Huawei Watch Fit 3

🛠 Dificultad: 🟢🟡⚪️

⏰ Tiempo de reparación: 40 minutos

Finalmente llegó a nuestro taller un dispositivo bastante raro: el Huawei Watch Fit 3.

Se nota que el reloj sufrió bastante durante el entrenamiento 🙂.

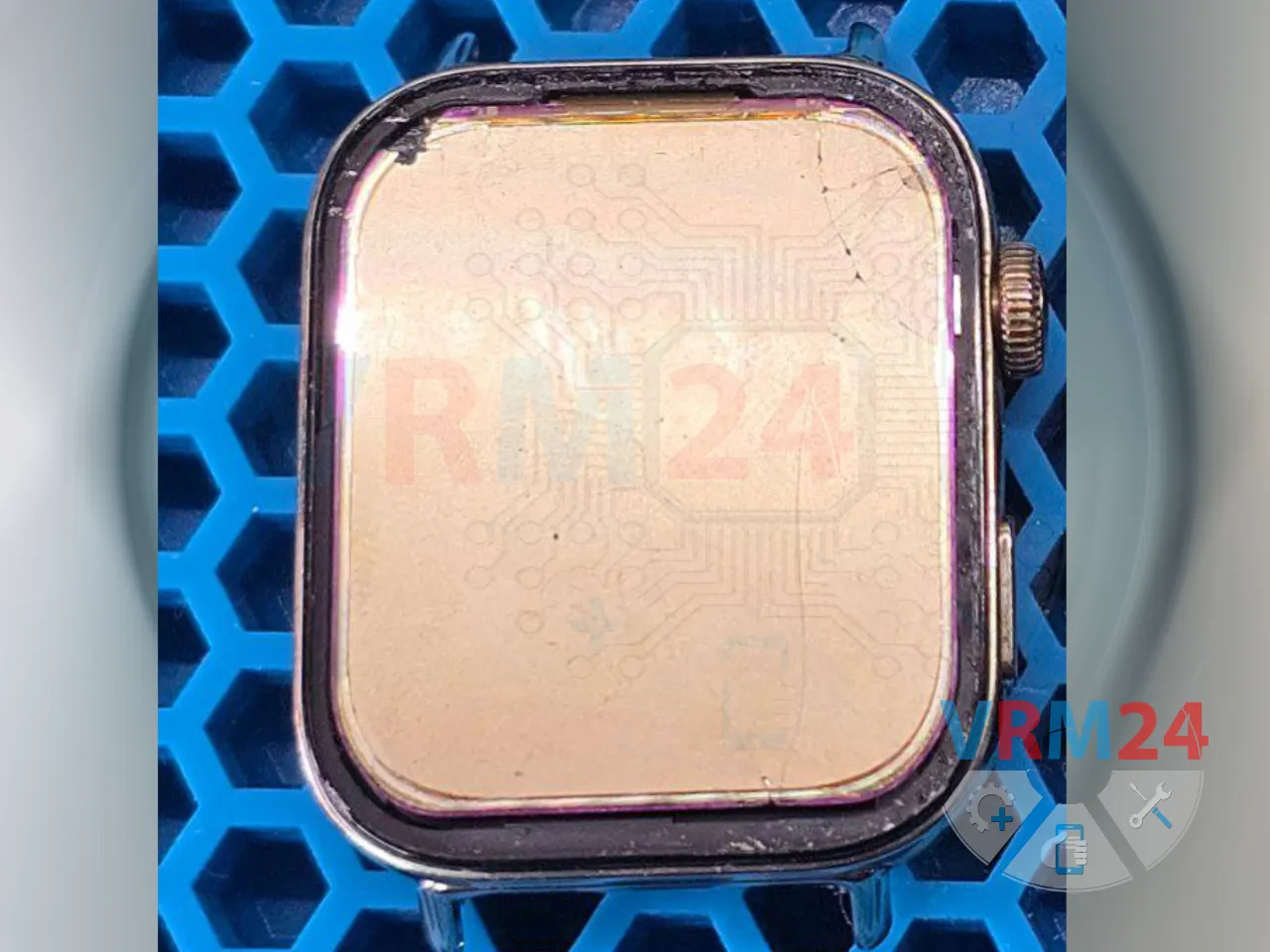

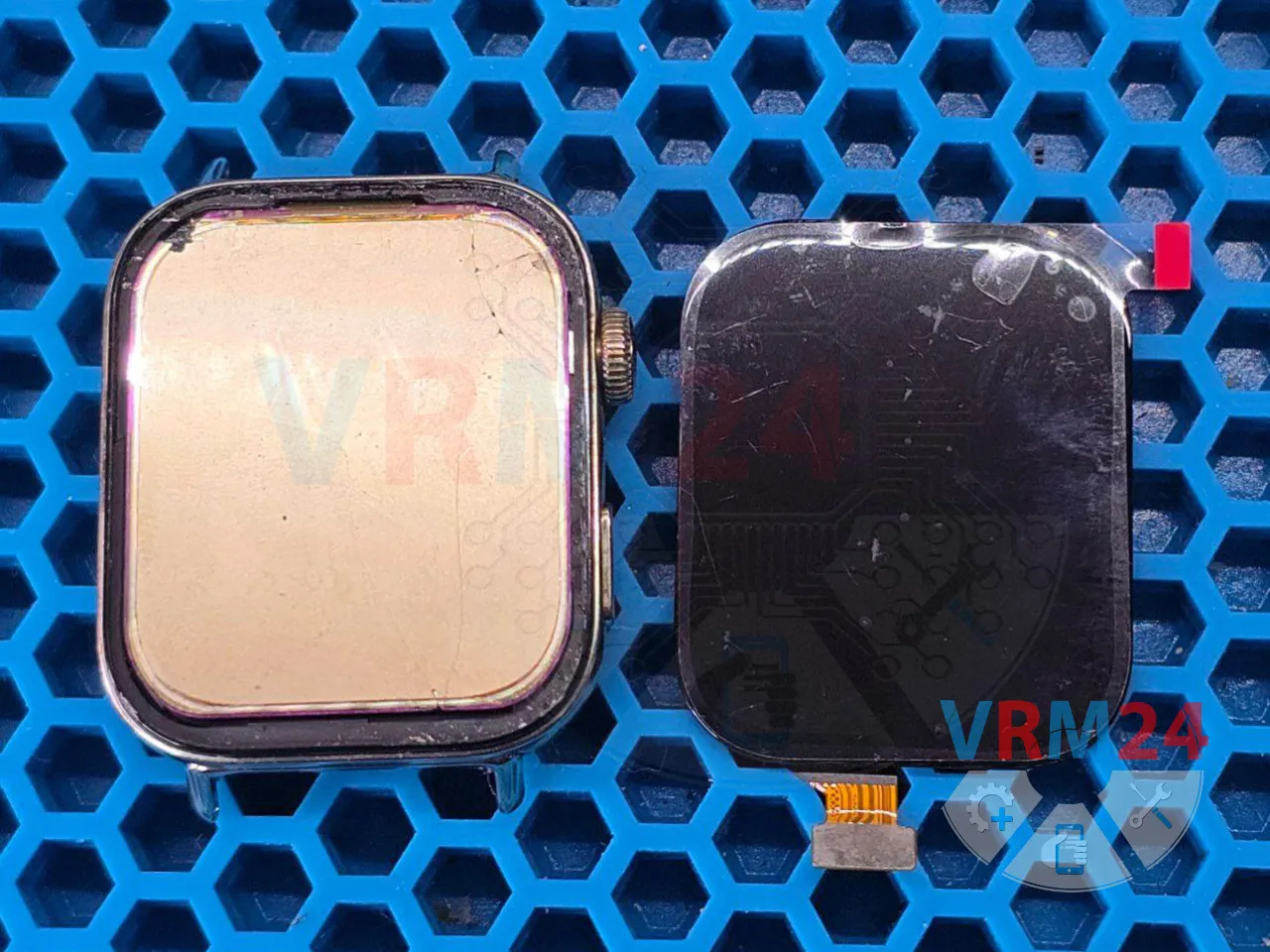

La pantalla está tan dañada que incluso el vidrio se desprendió por completo, quedando solo la matriz. ¡Aunque la matriz también está rota!

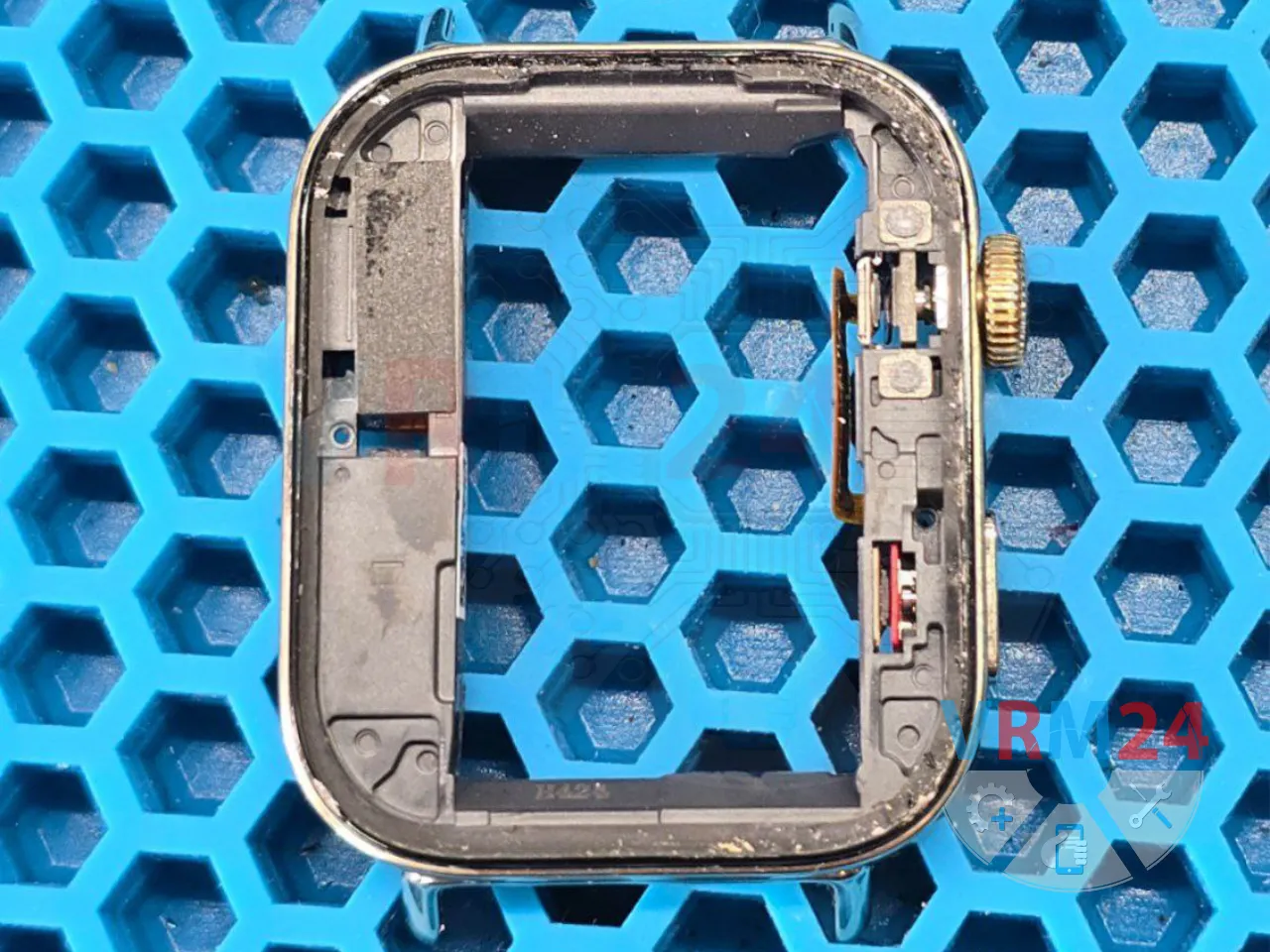

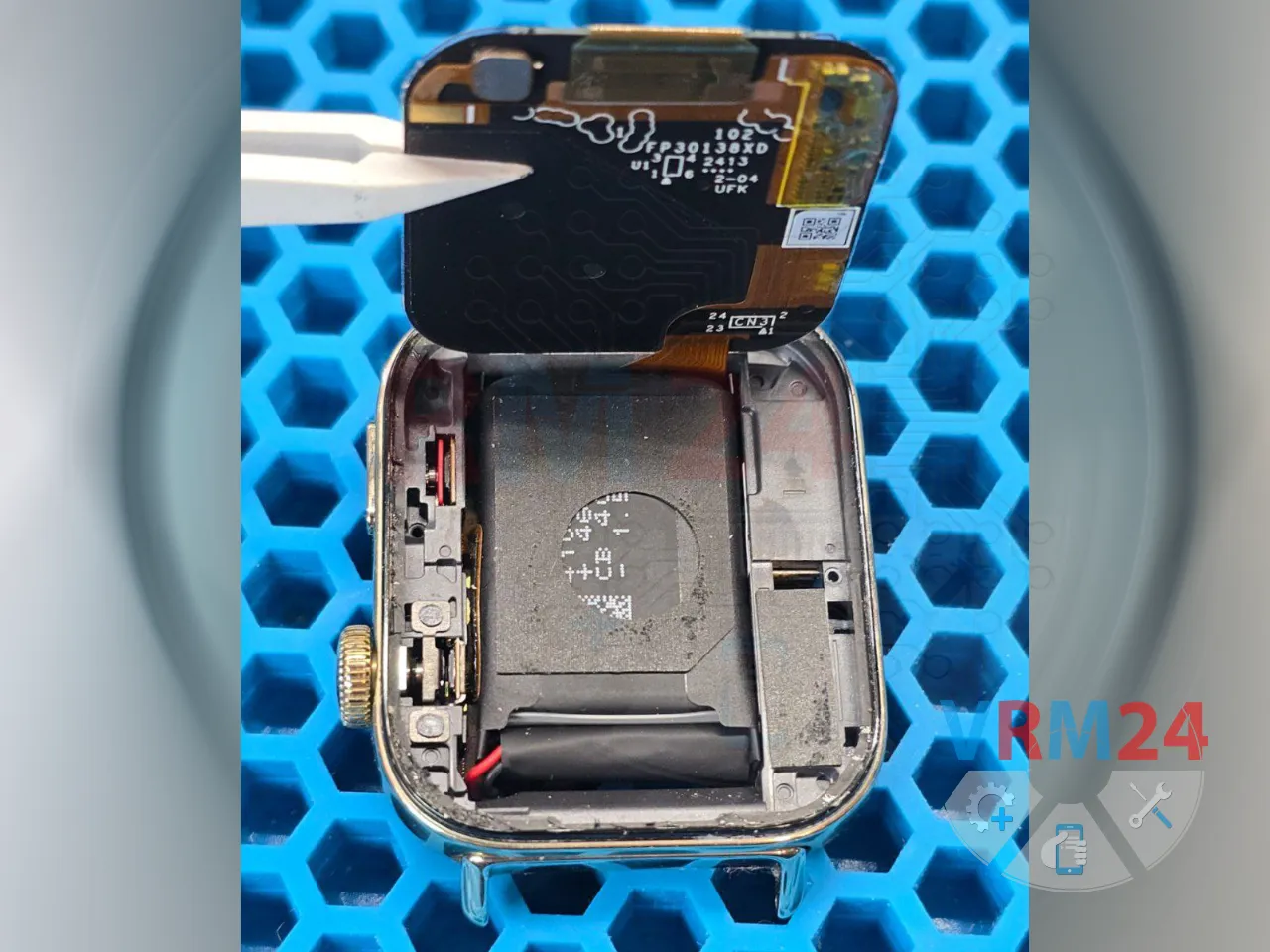

Como se puede ver en la foto, la pantalla estaba pegada con sellador alrededor del marco de la carcasa, y debajo no hay nada.

Por lo tanto, si no se va a sustituir la pantalla, ¡no es necesario retirarla!

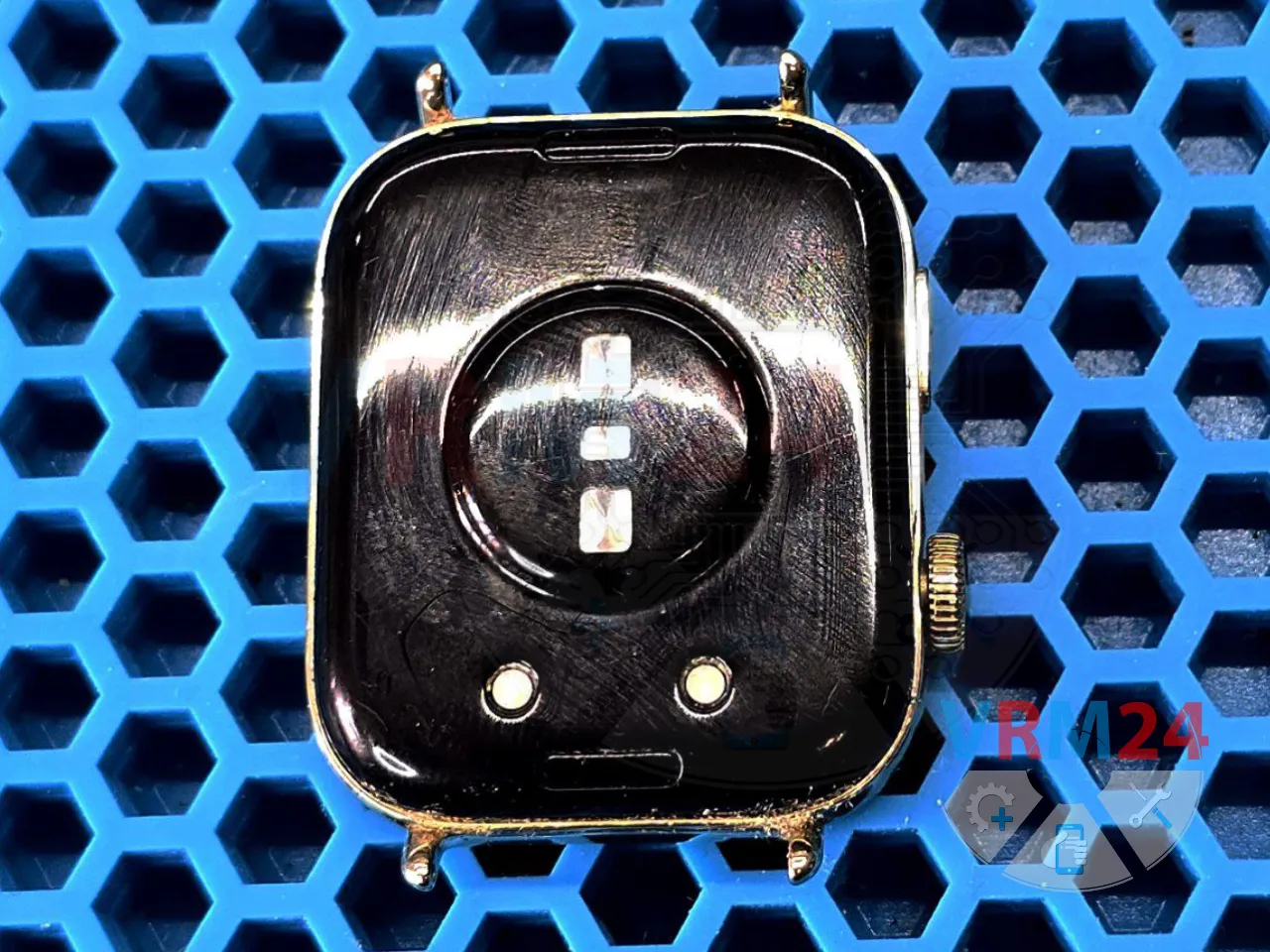

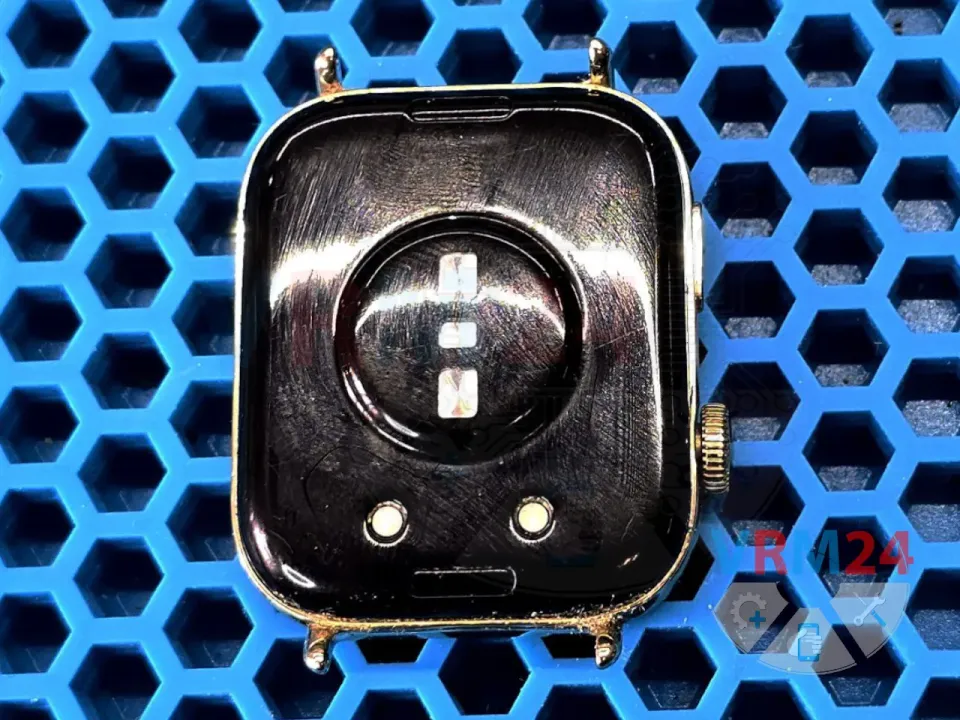

El desmontaje comienza por la tapa trasera de plástico.

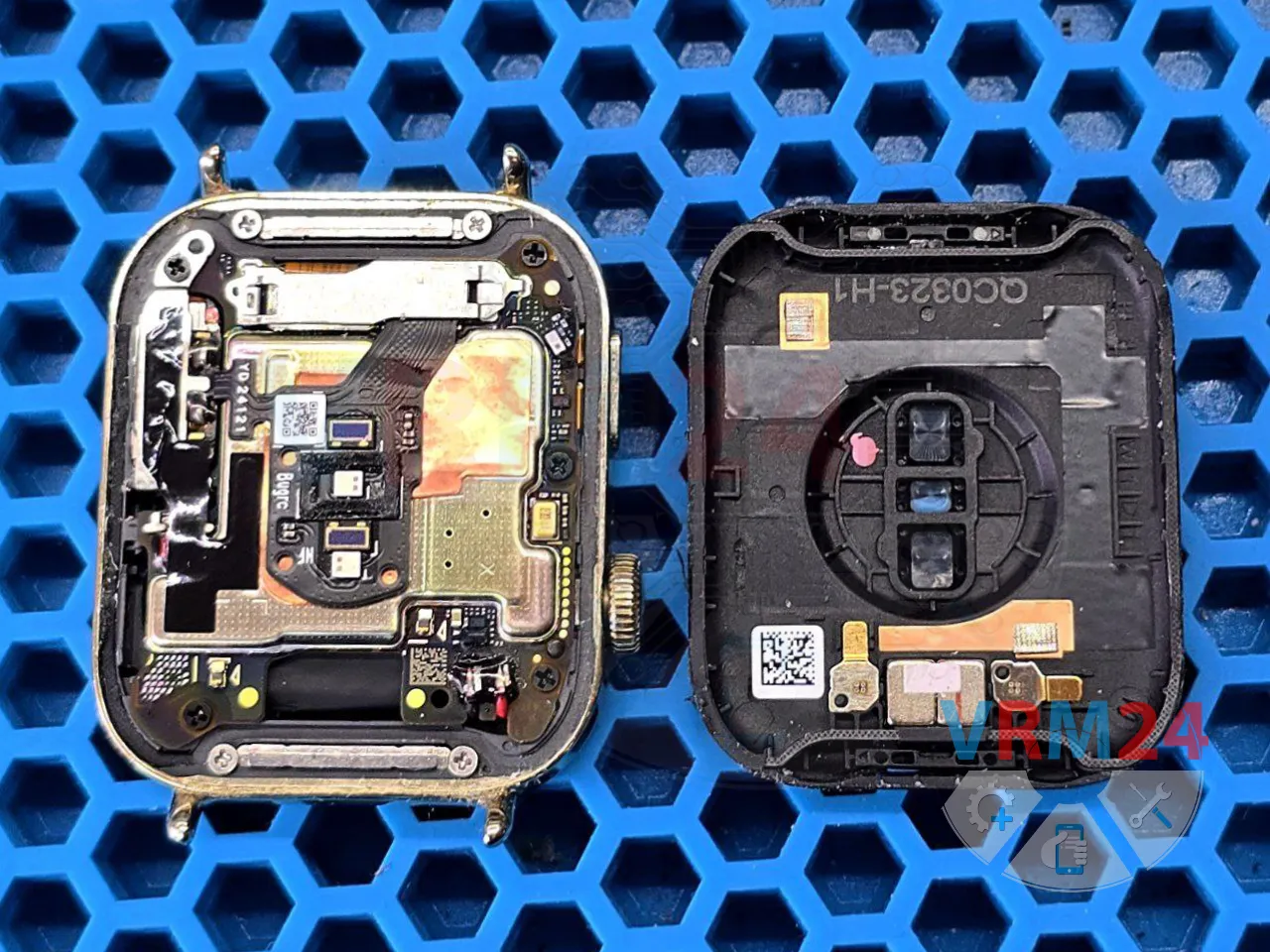

El procedimiento es estándar: calentamos la tapa para ablandar el adhesivo y con la ayuda de una lámina plástica cortamos la base adhesiva separando la tapa de la carcasa.

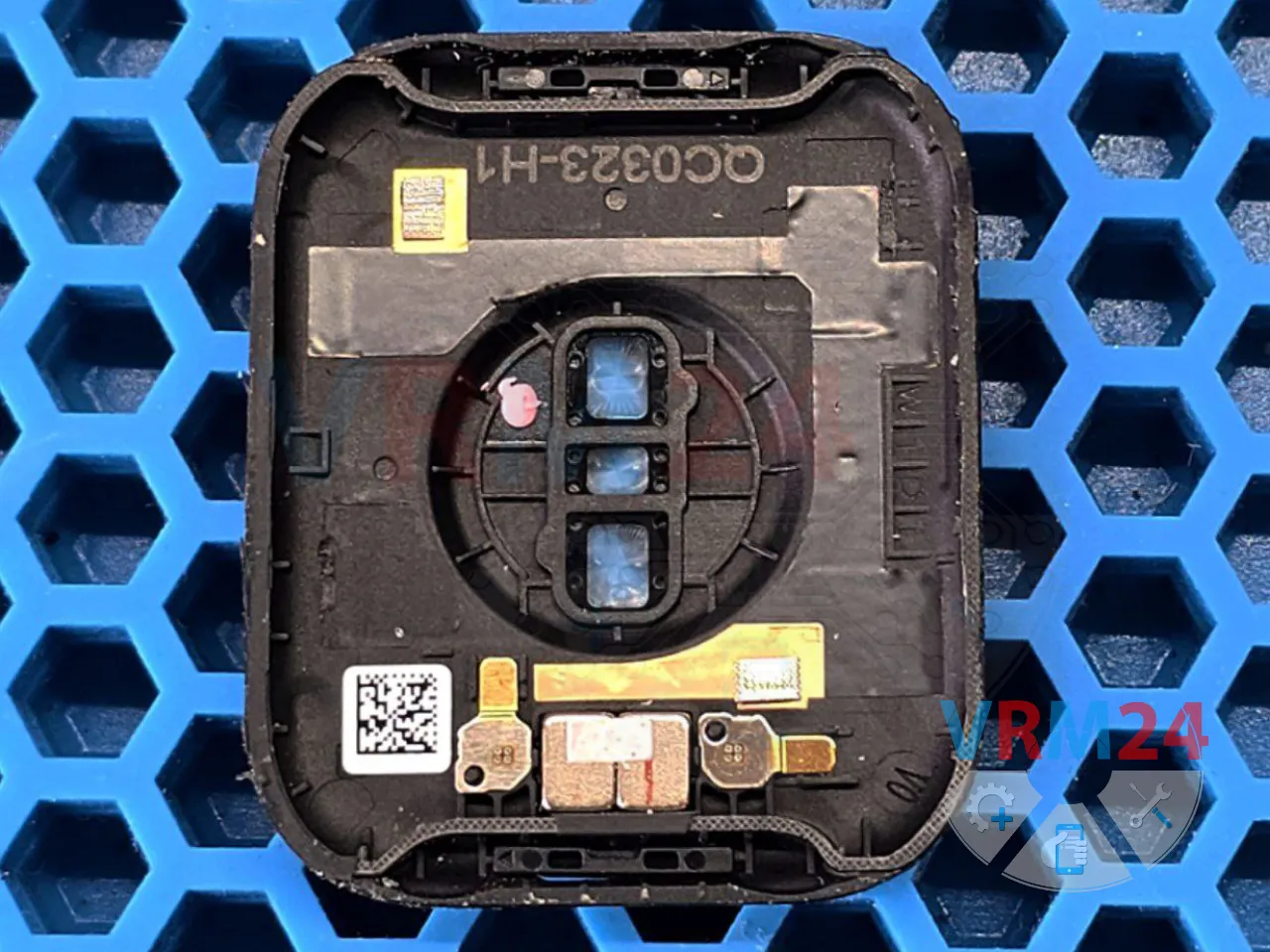

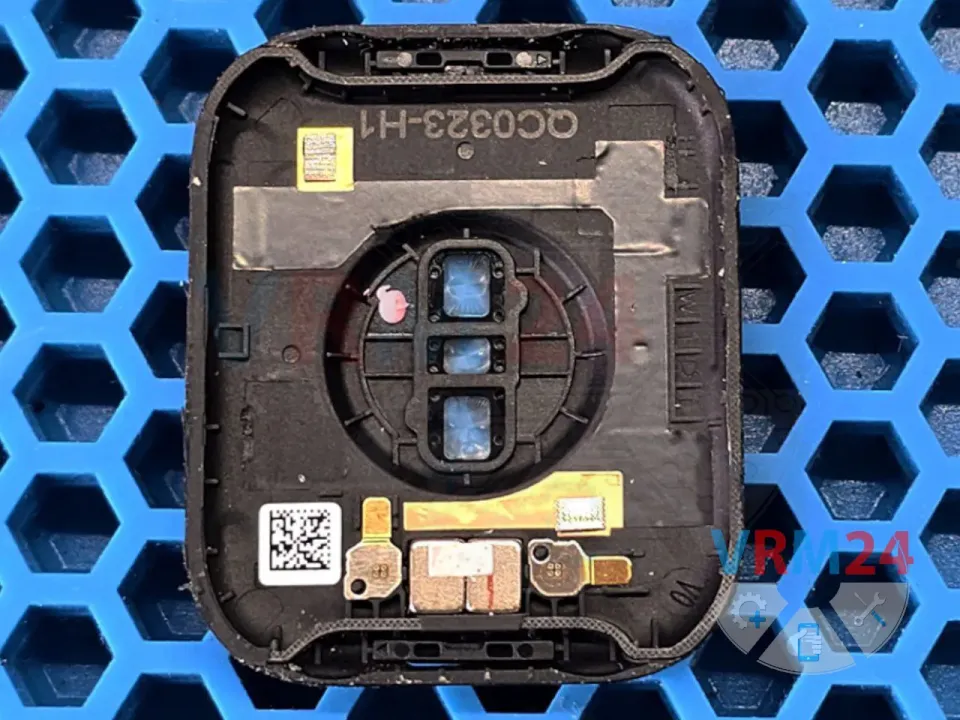

En la tapa trasera solo están integrados un par de imanes y las placas de contacto del cargador.

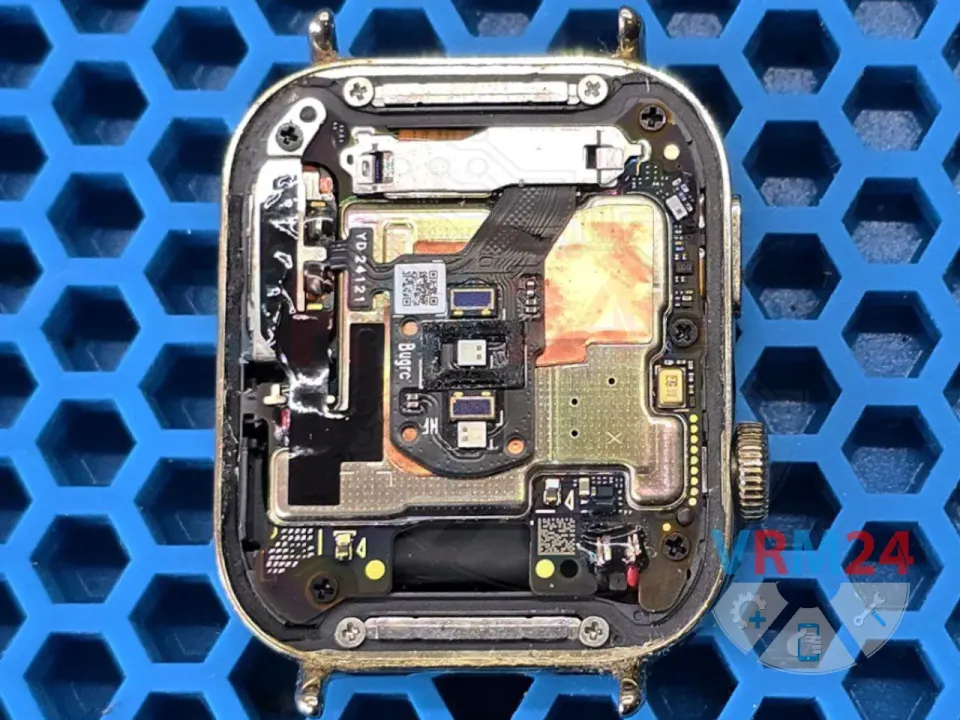

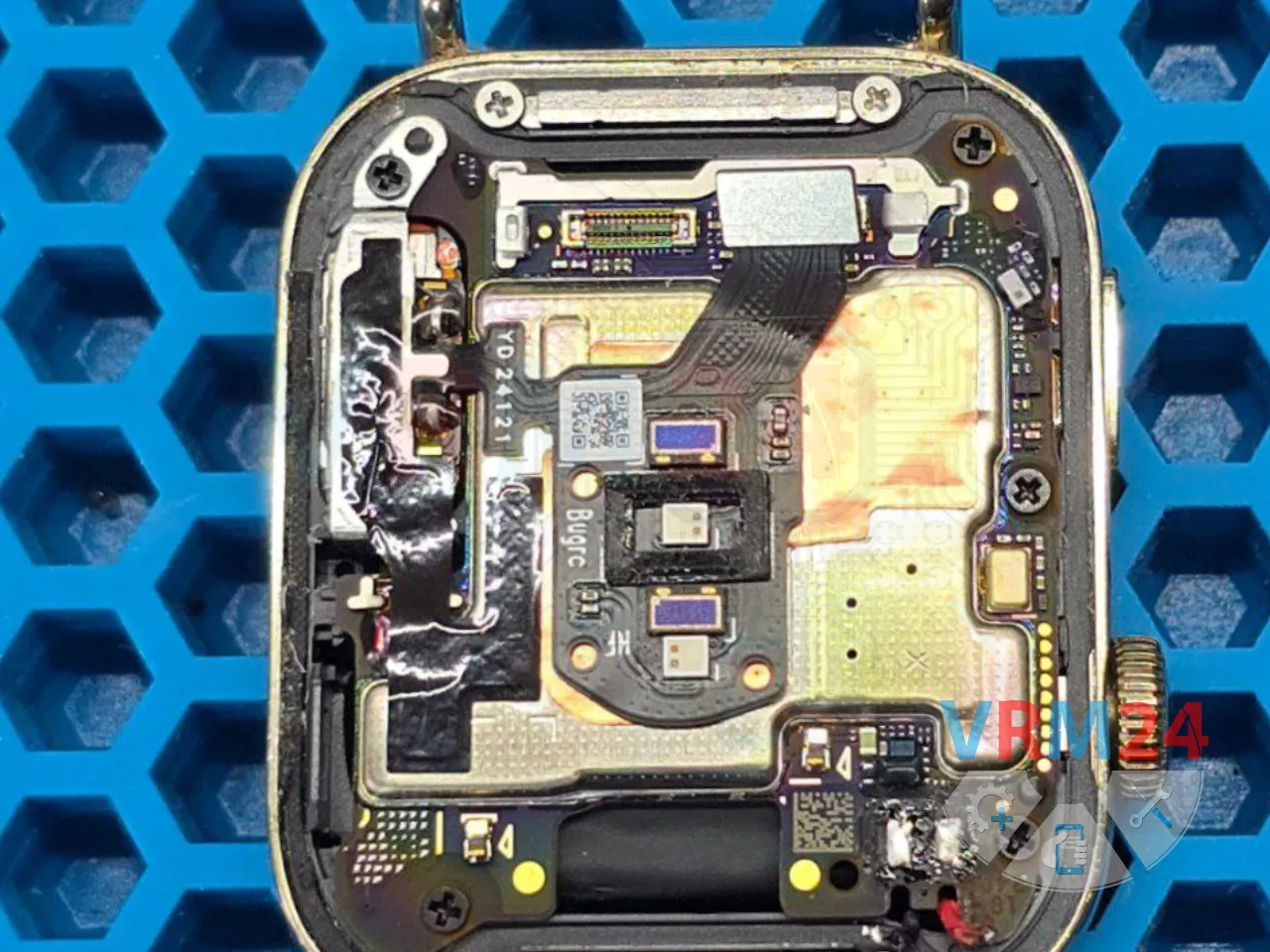

En la foto se puede ver la disposición de la placa base y los componentes.

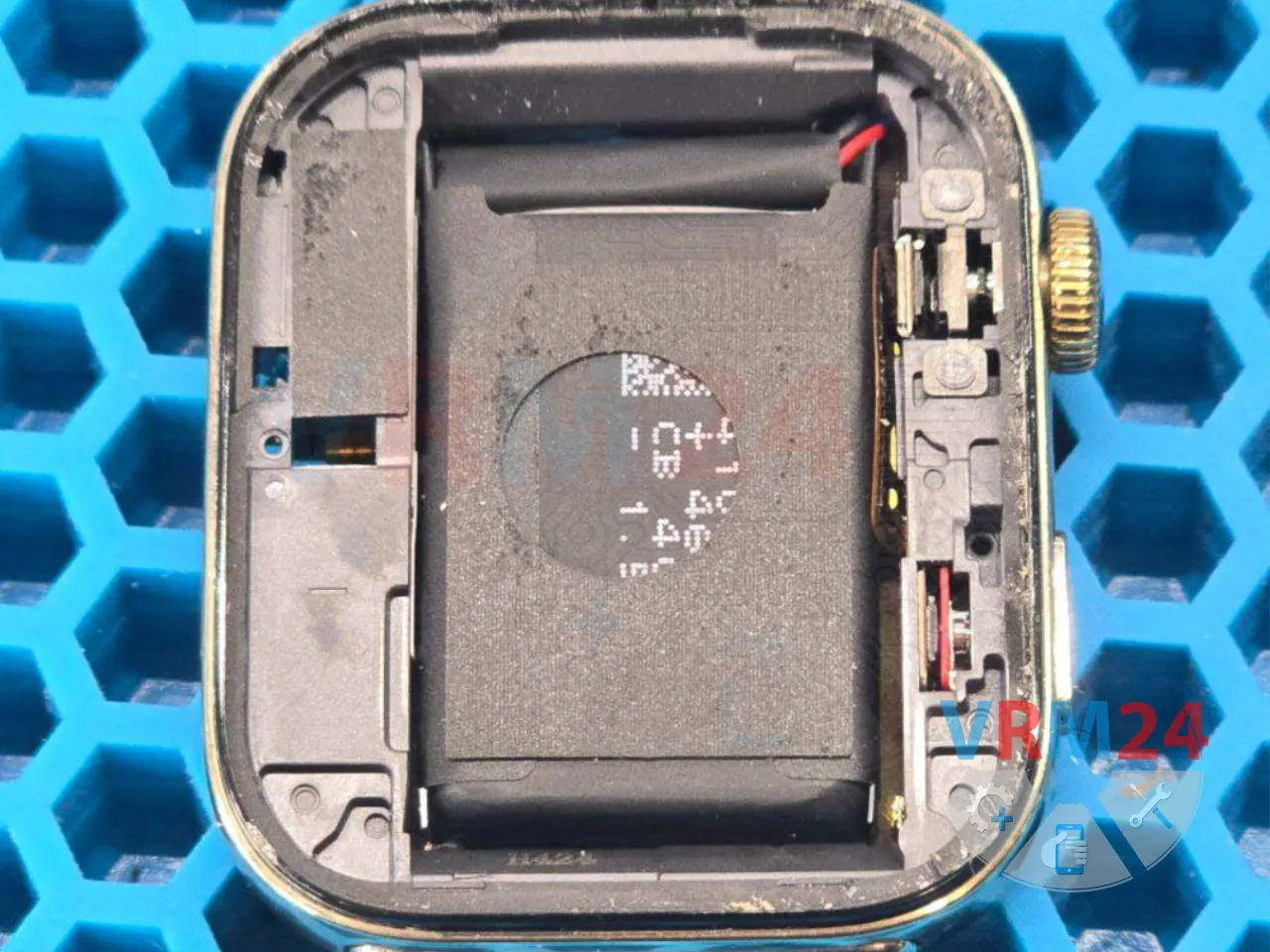

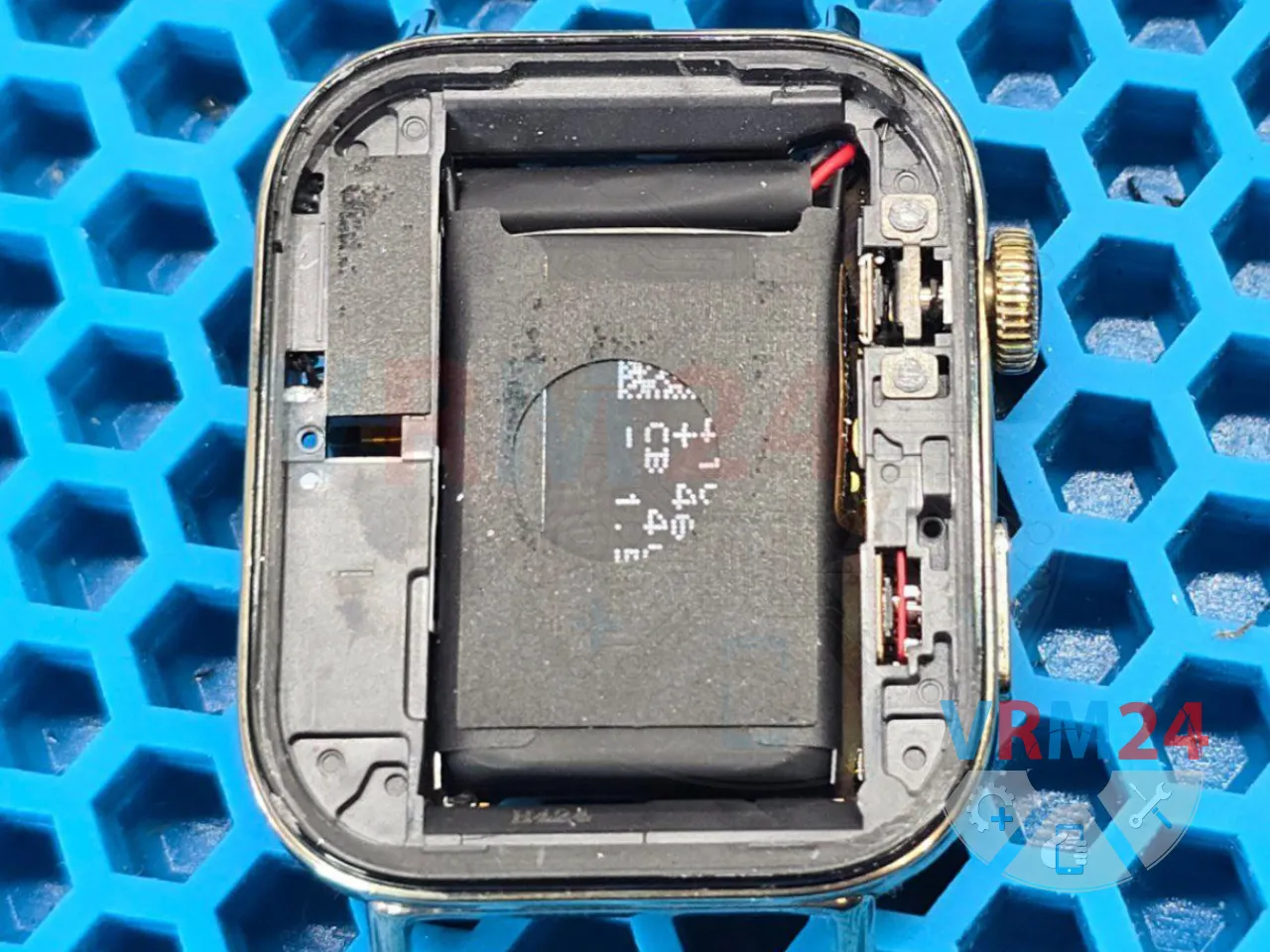

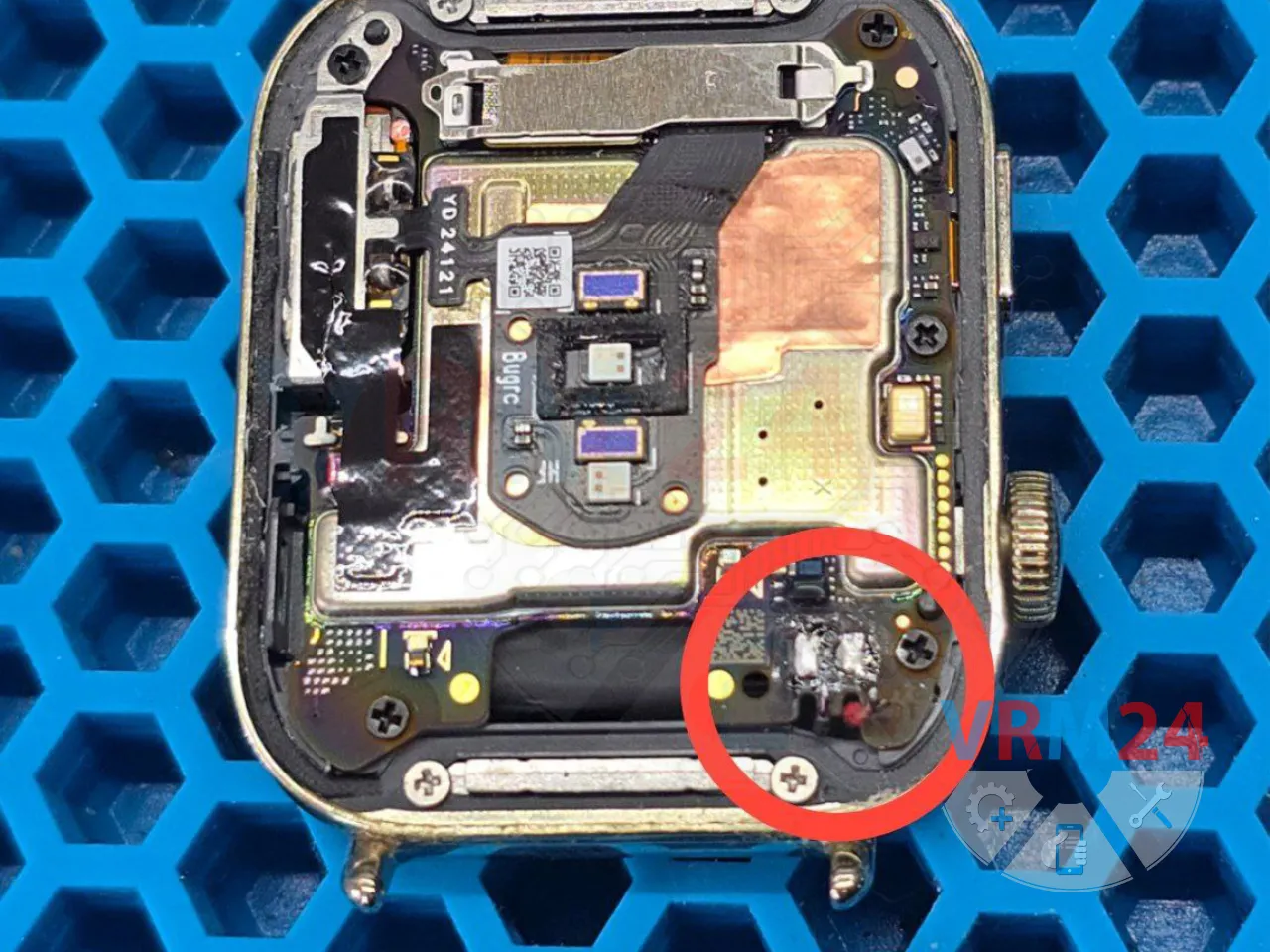

La batería en este dispositivo está soldada a la placa principal y los contactos sellados con gel.

Por lo tanto, será necesario un soldador para desconectarla.

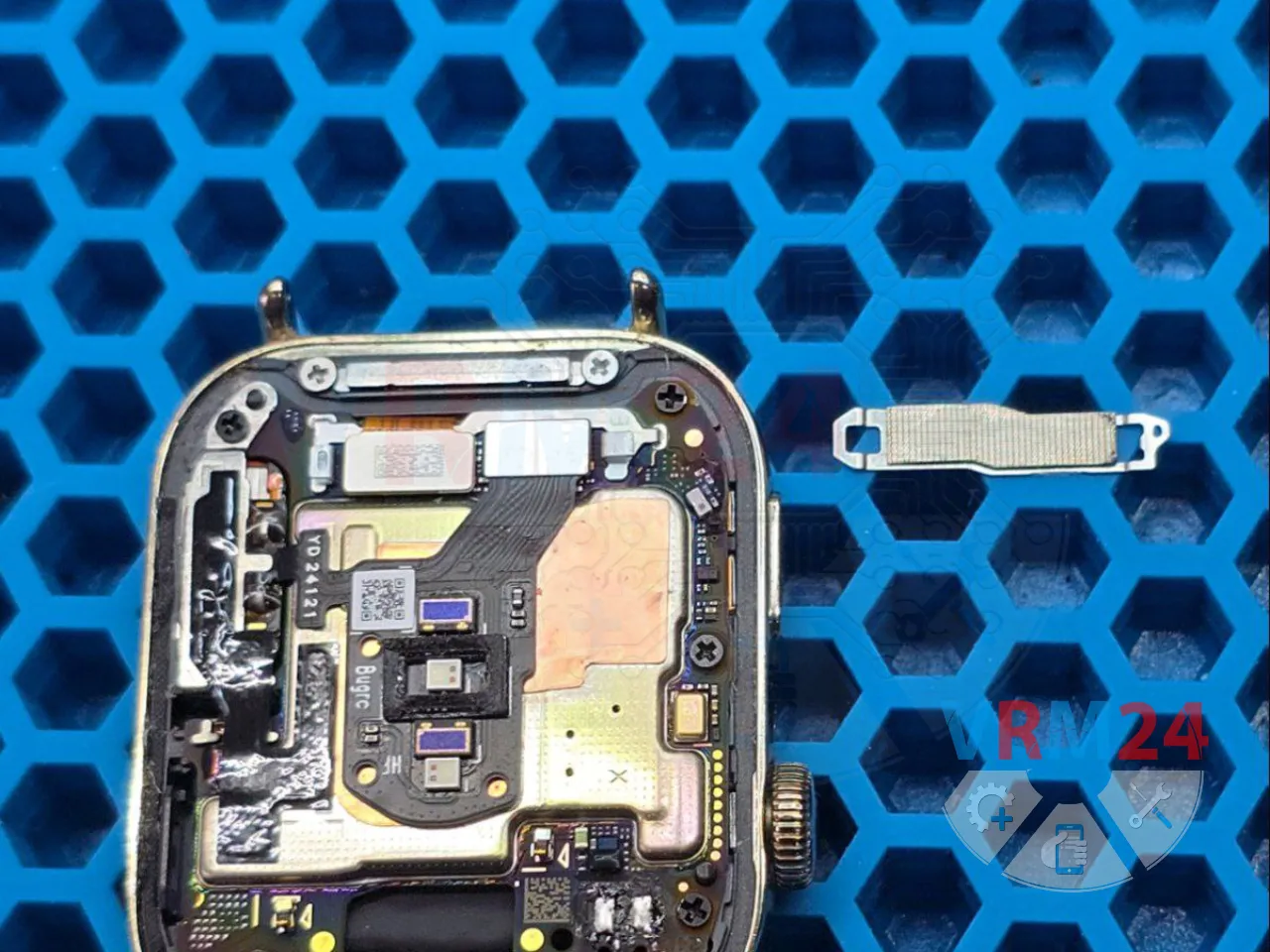

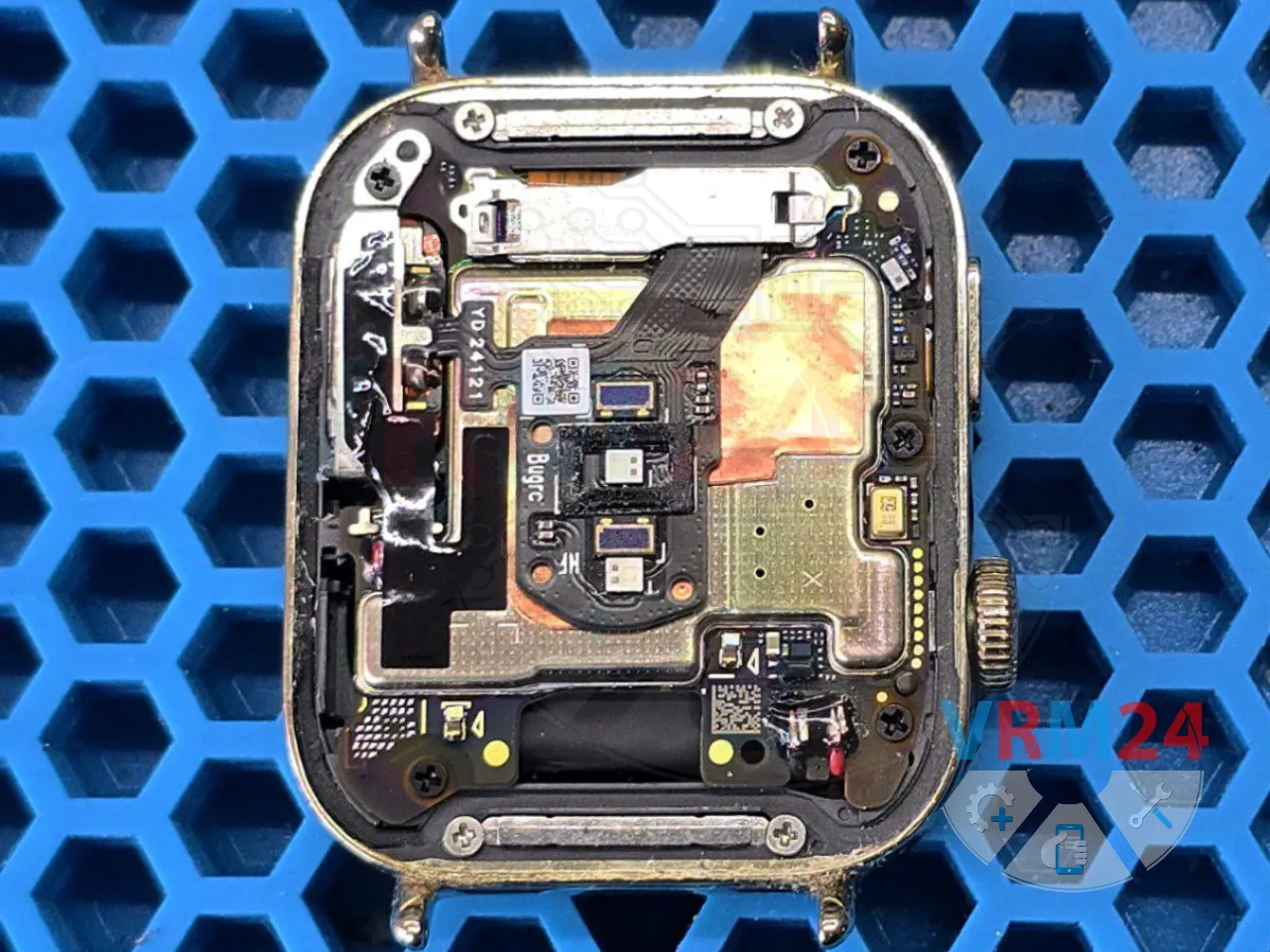

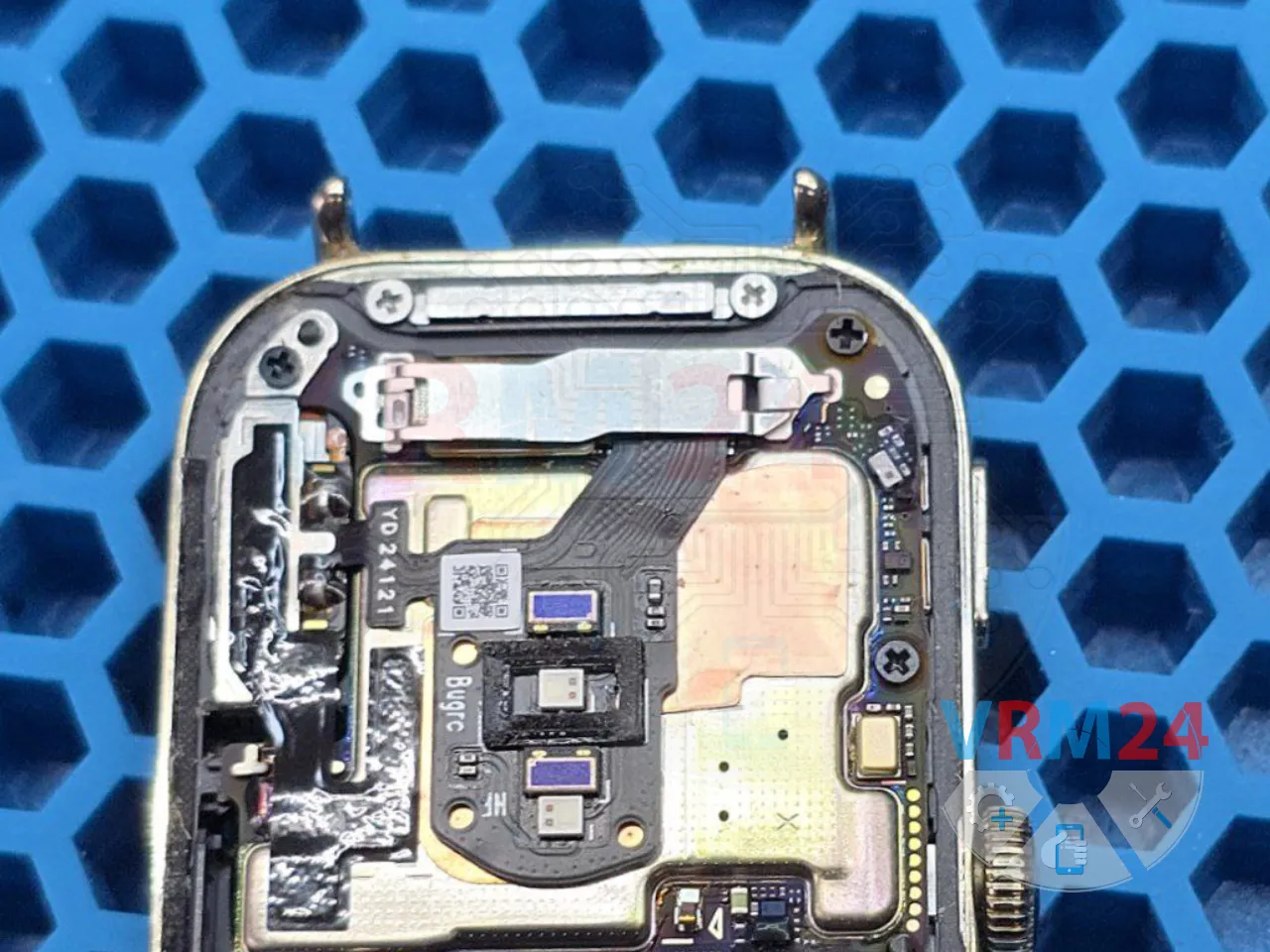

Una placa metálica sujeta los flex de la pantalla y del altavoz con los sensores.

Deslizamos la placa hacia la izquierda y la retiramos.

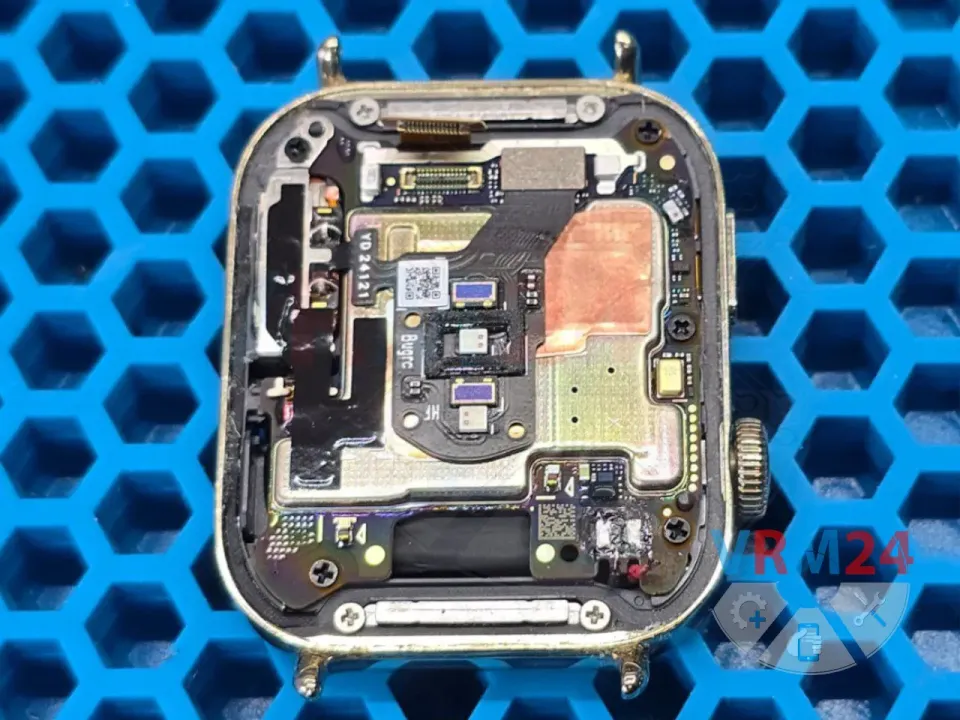

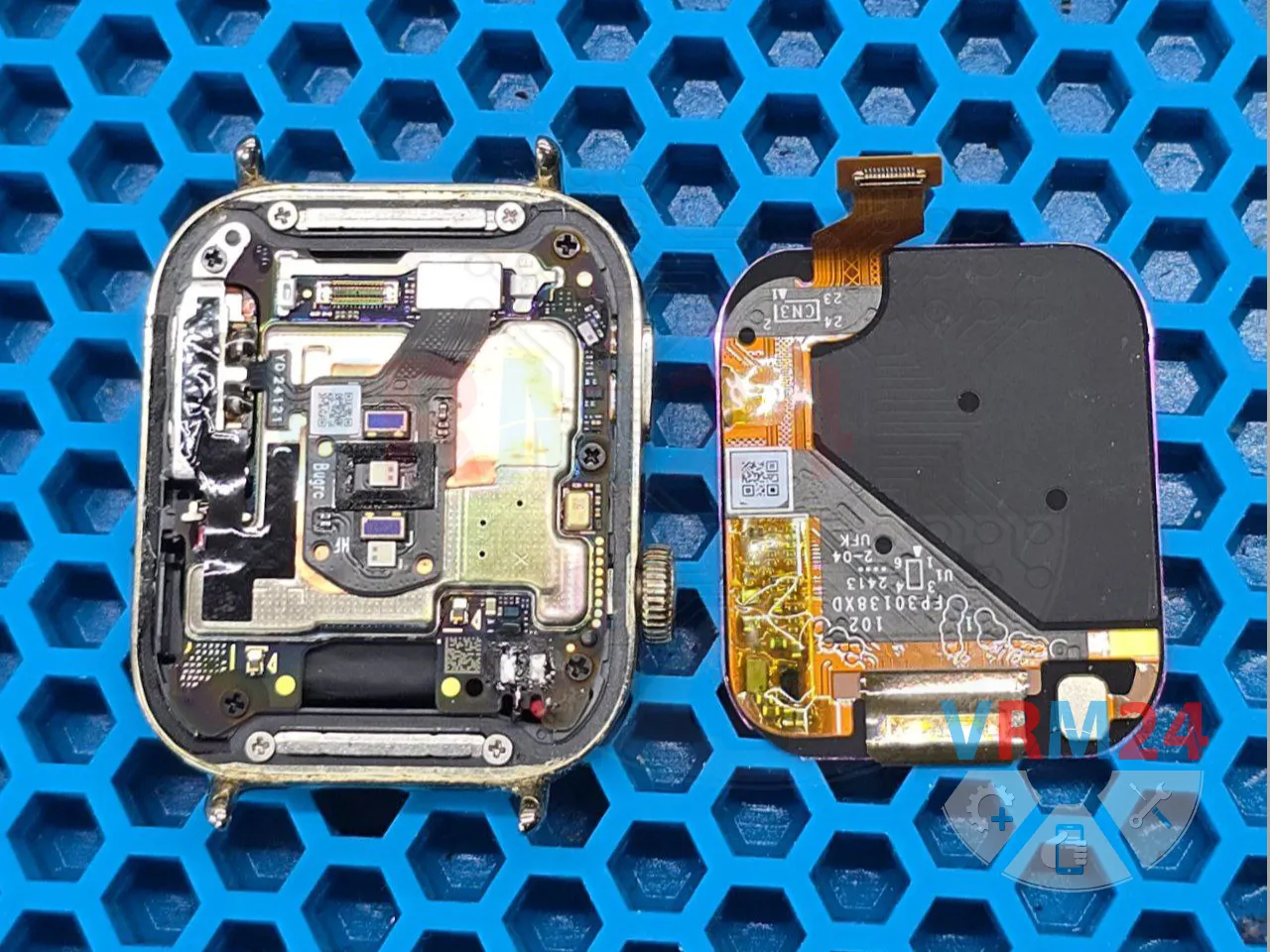

Desconectamos el cable flex del módulo de pantalla y lo retiramos.

❗️Si el objetivo de la reparación es sustituir el módulo de pantalla, en este punto ya se puede conectar el nuevo para probarlo.

Si todo funciona correctamente, se procede a la instalación y al montaje inverso.

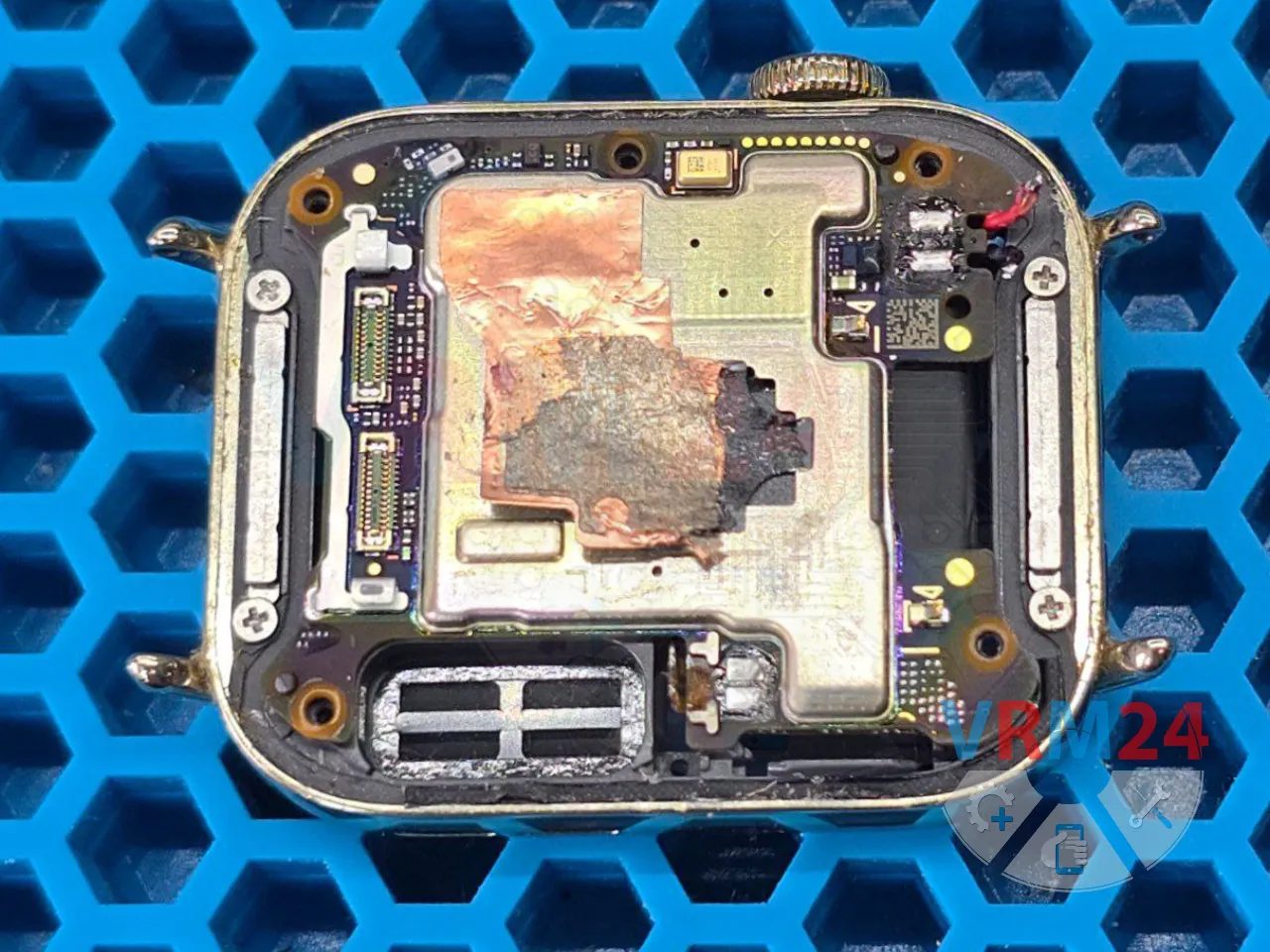

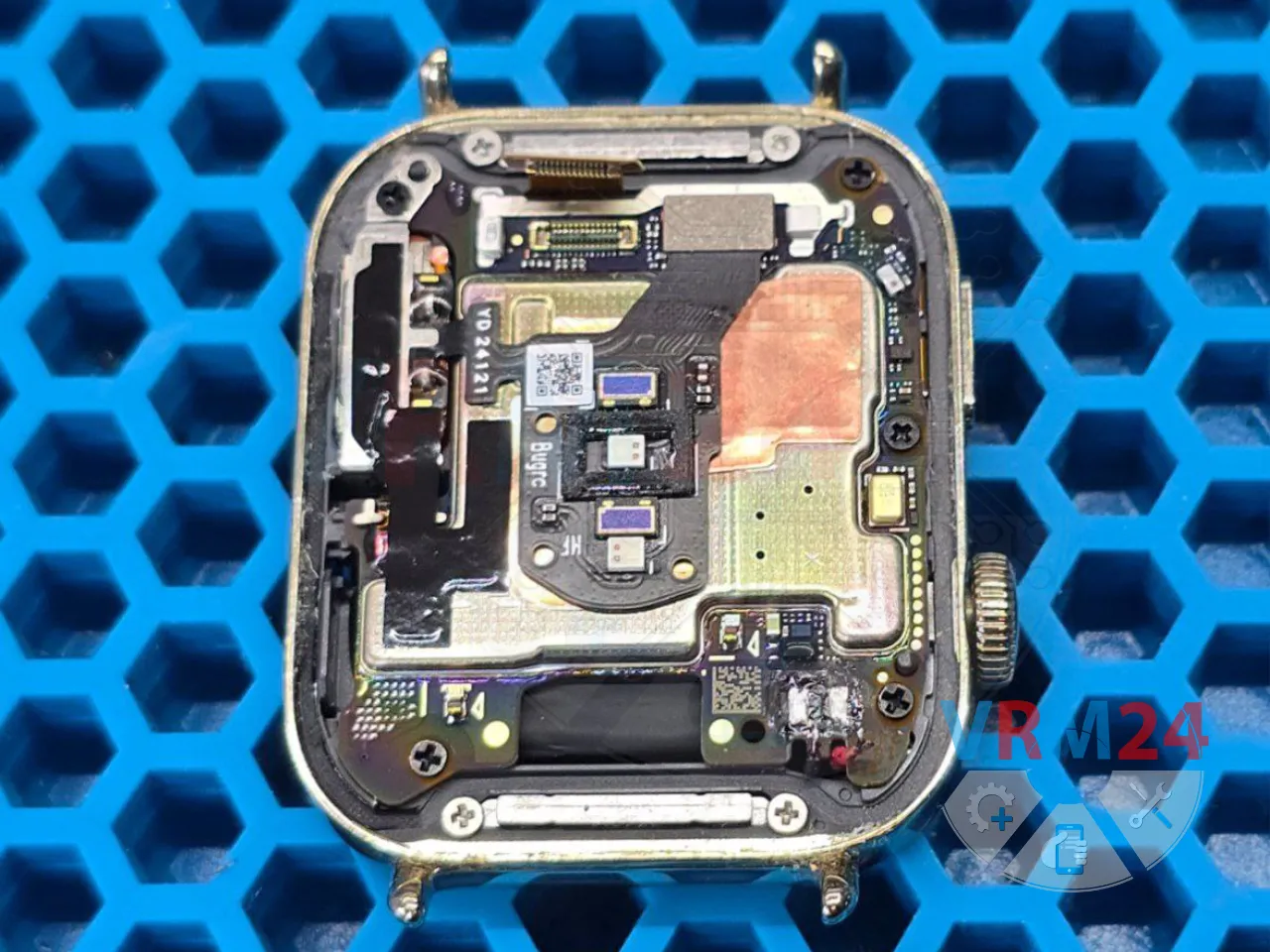

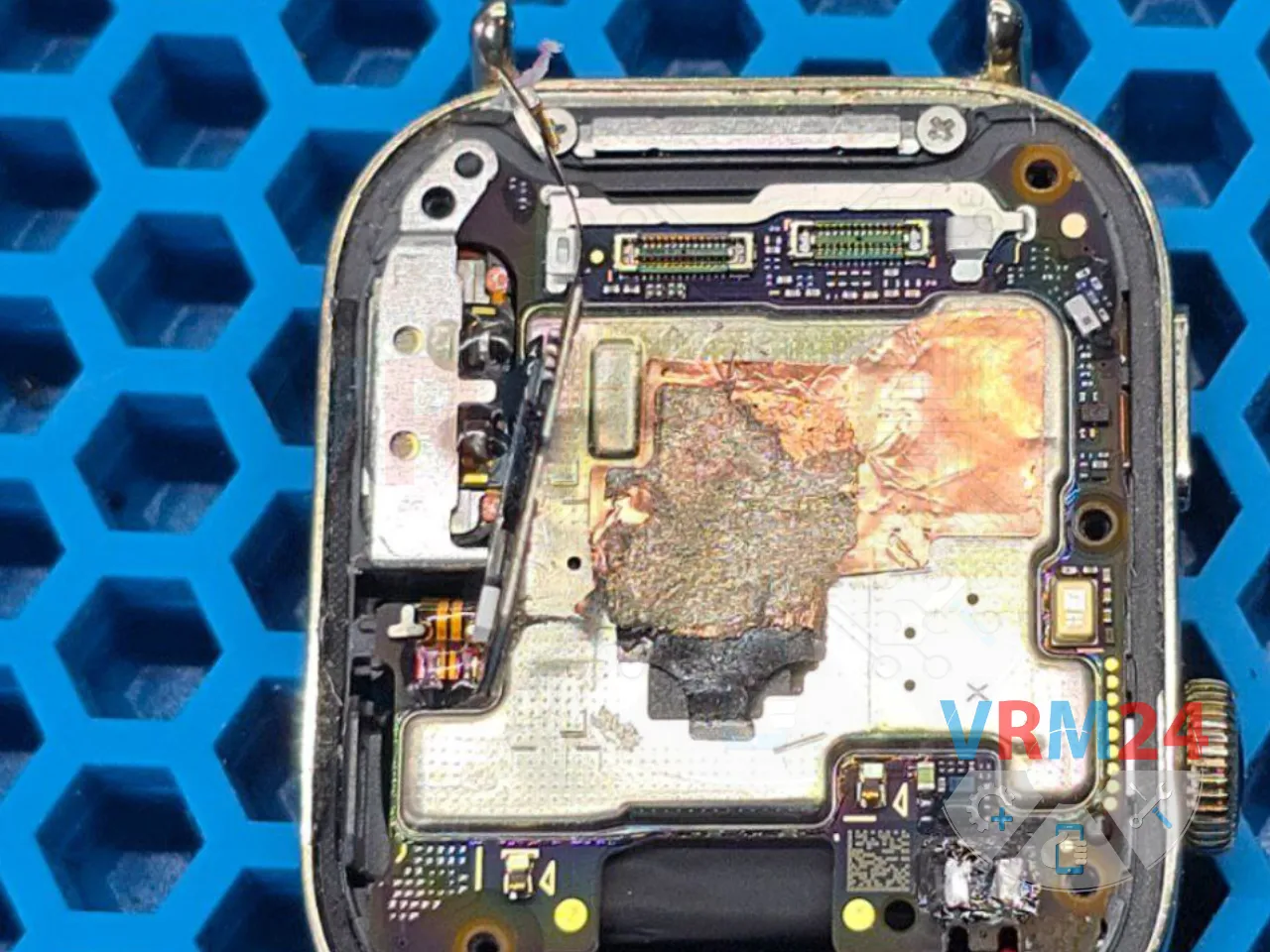

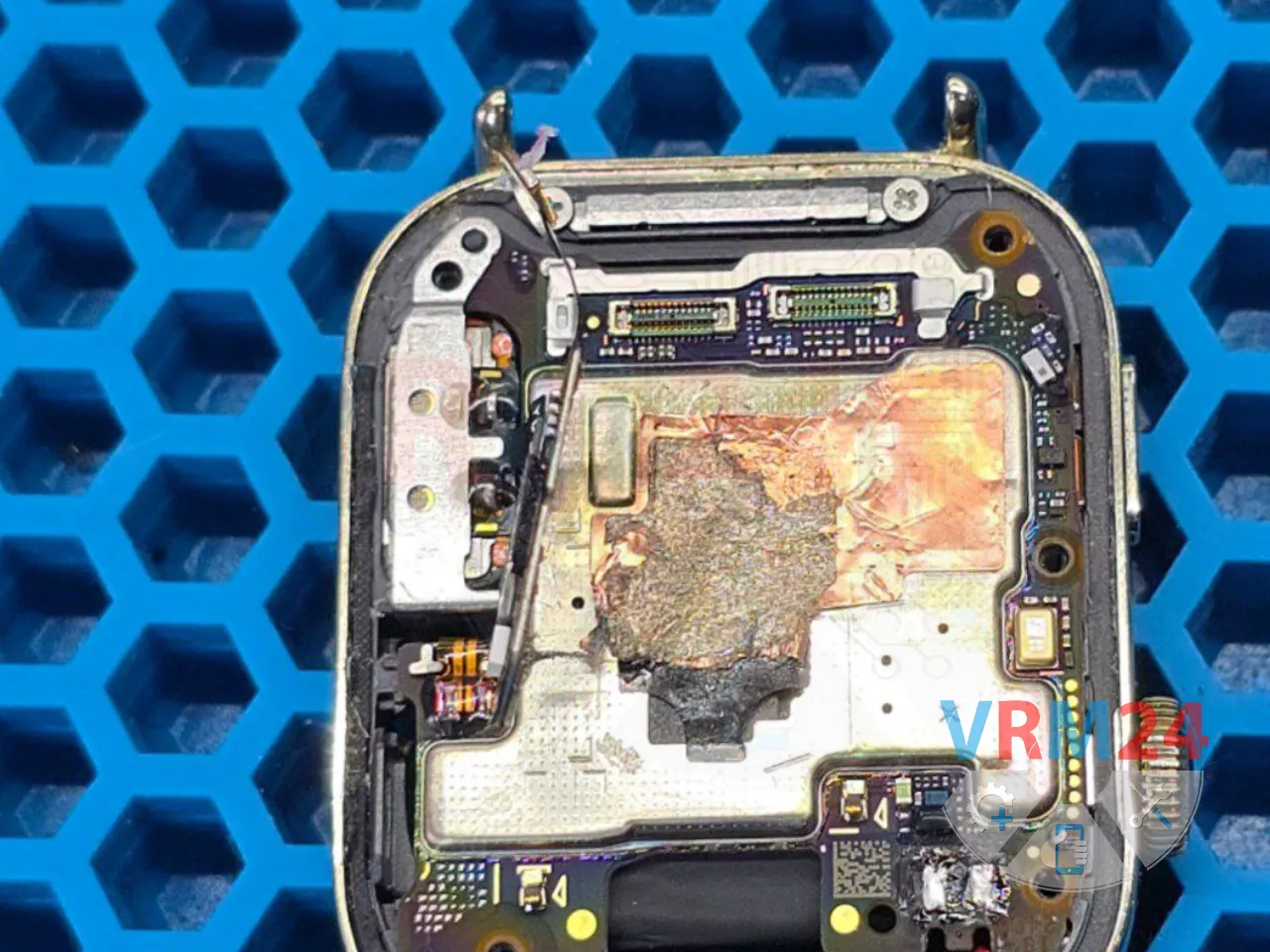

Desatornillamos cinco tornillos con un destornillador Phillips de 1,5 mm (Phillips #000).

Desconectamos el cable flex que conecta los sensores y el altavoz al conector de la placa base.

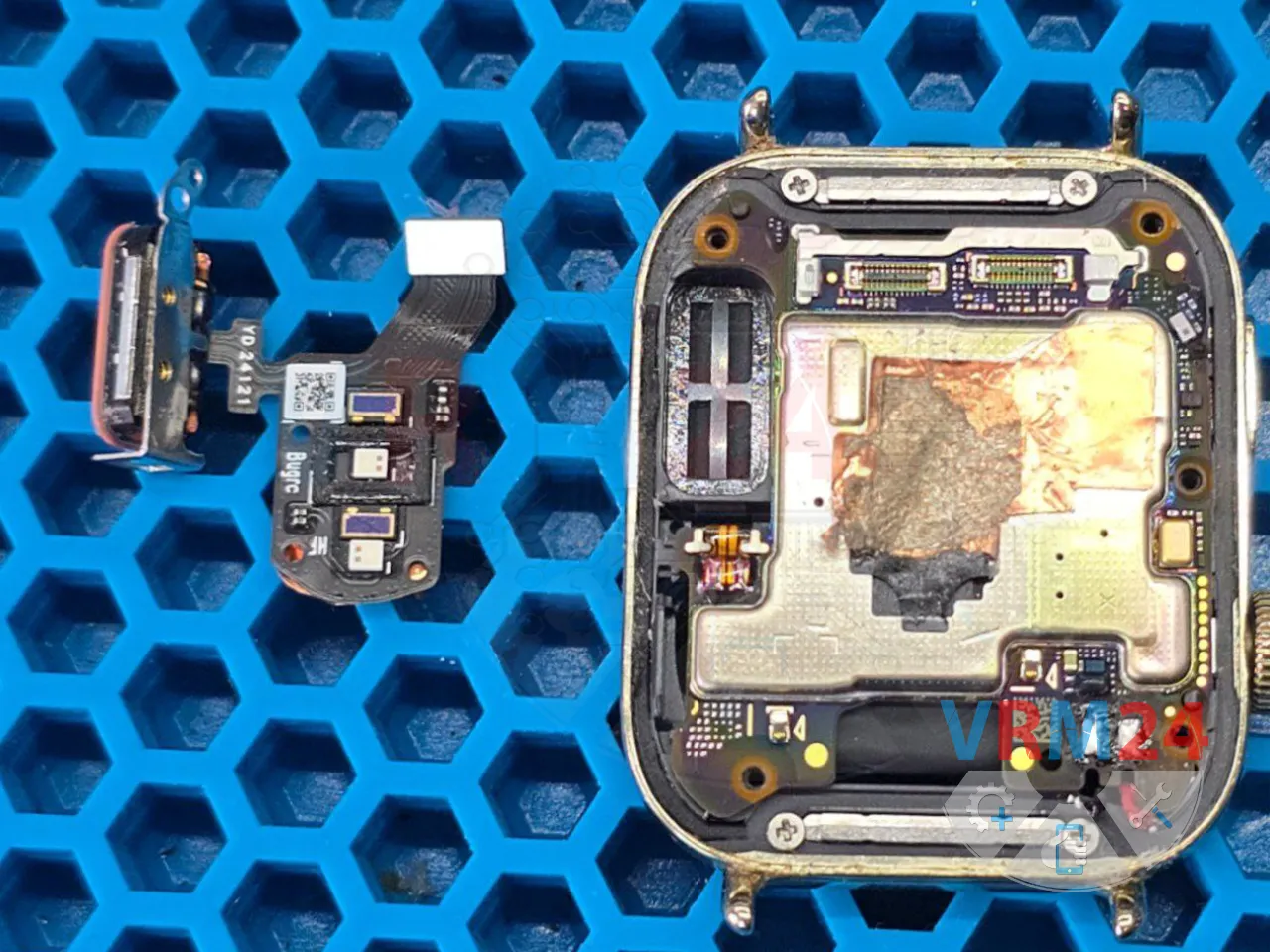

Despegamos el flex de la carcasa y sacamos el altavoz.

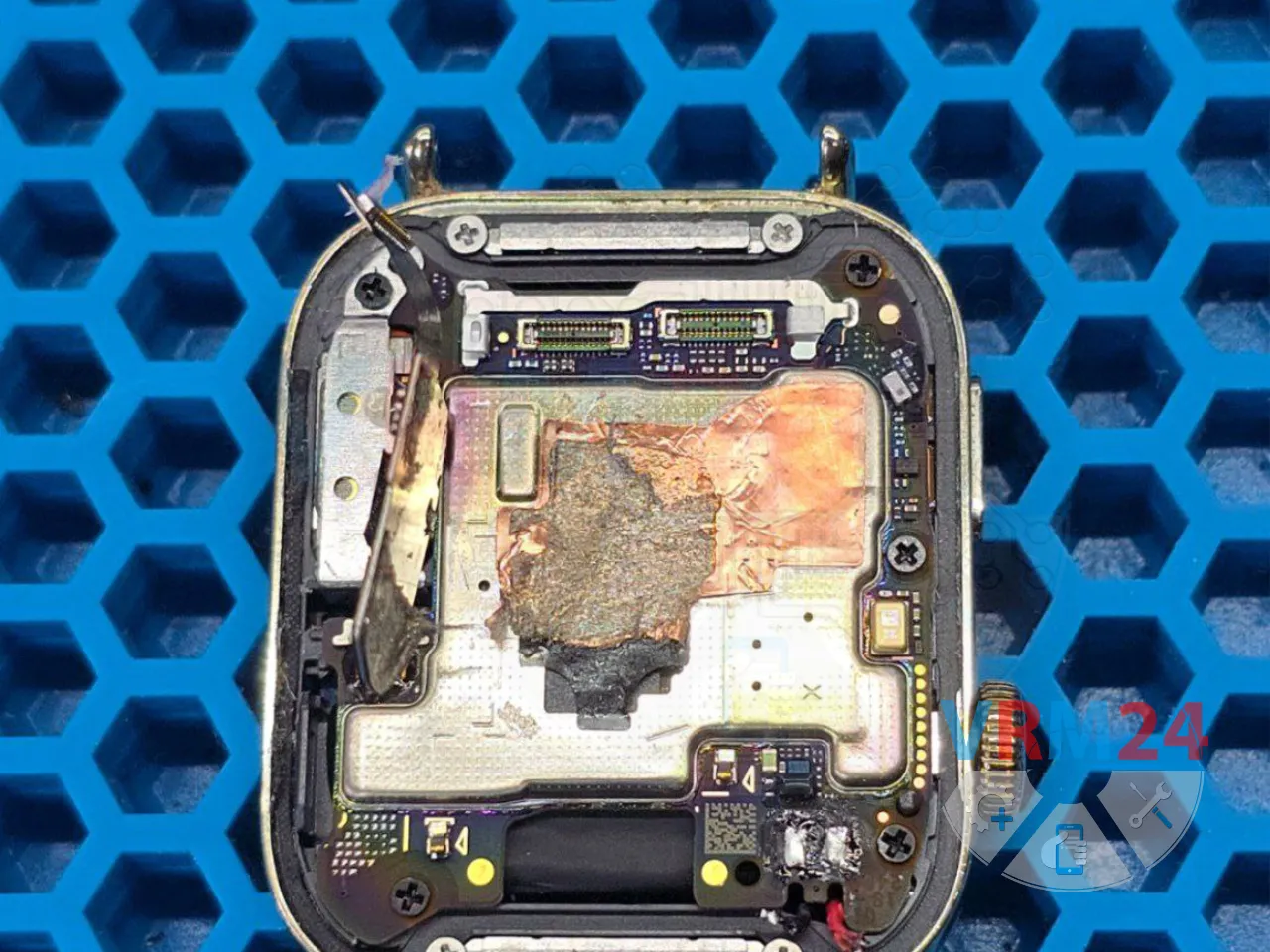

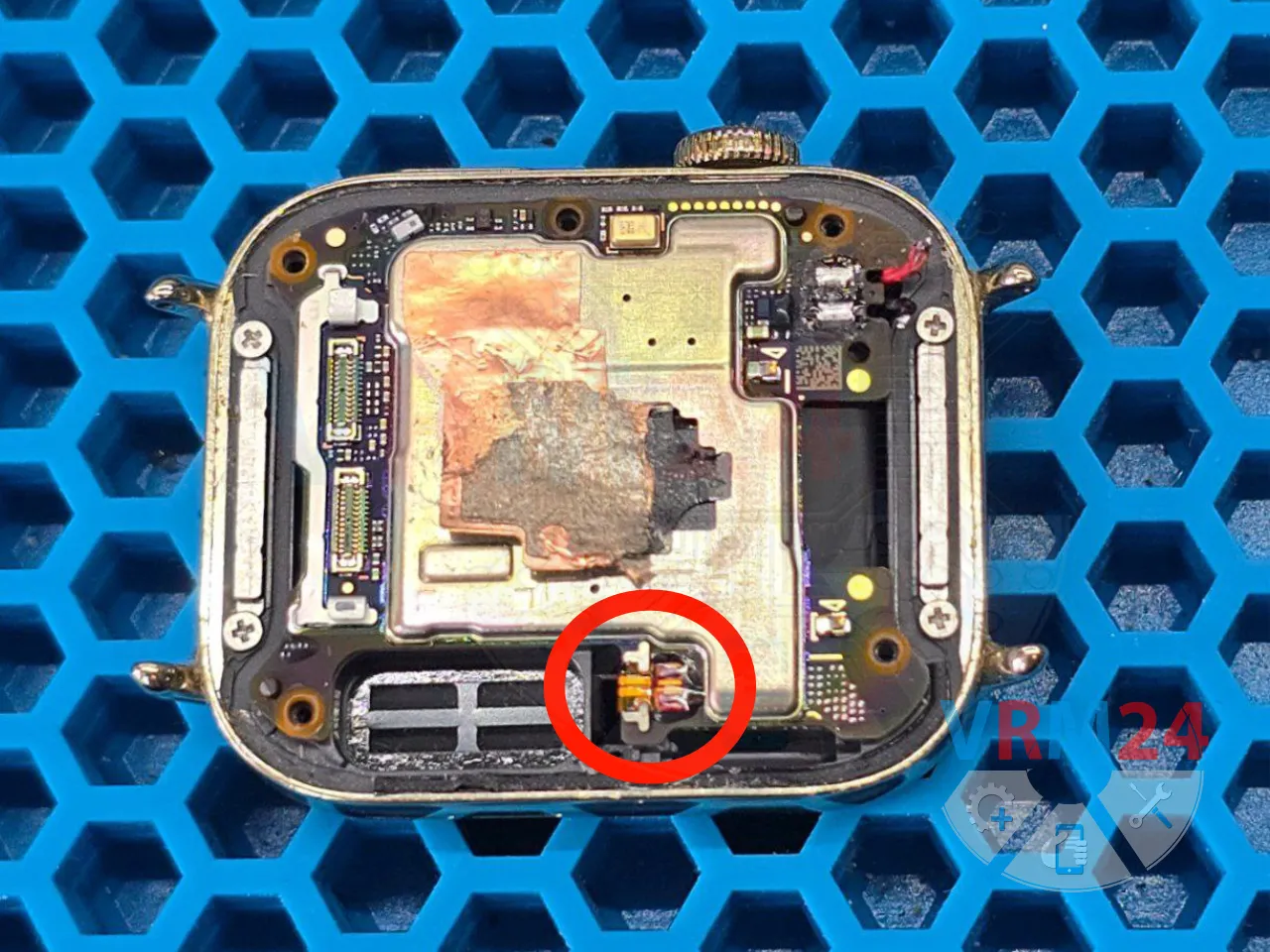

Desoldamos los contactos del motor de vibración de la placa base.

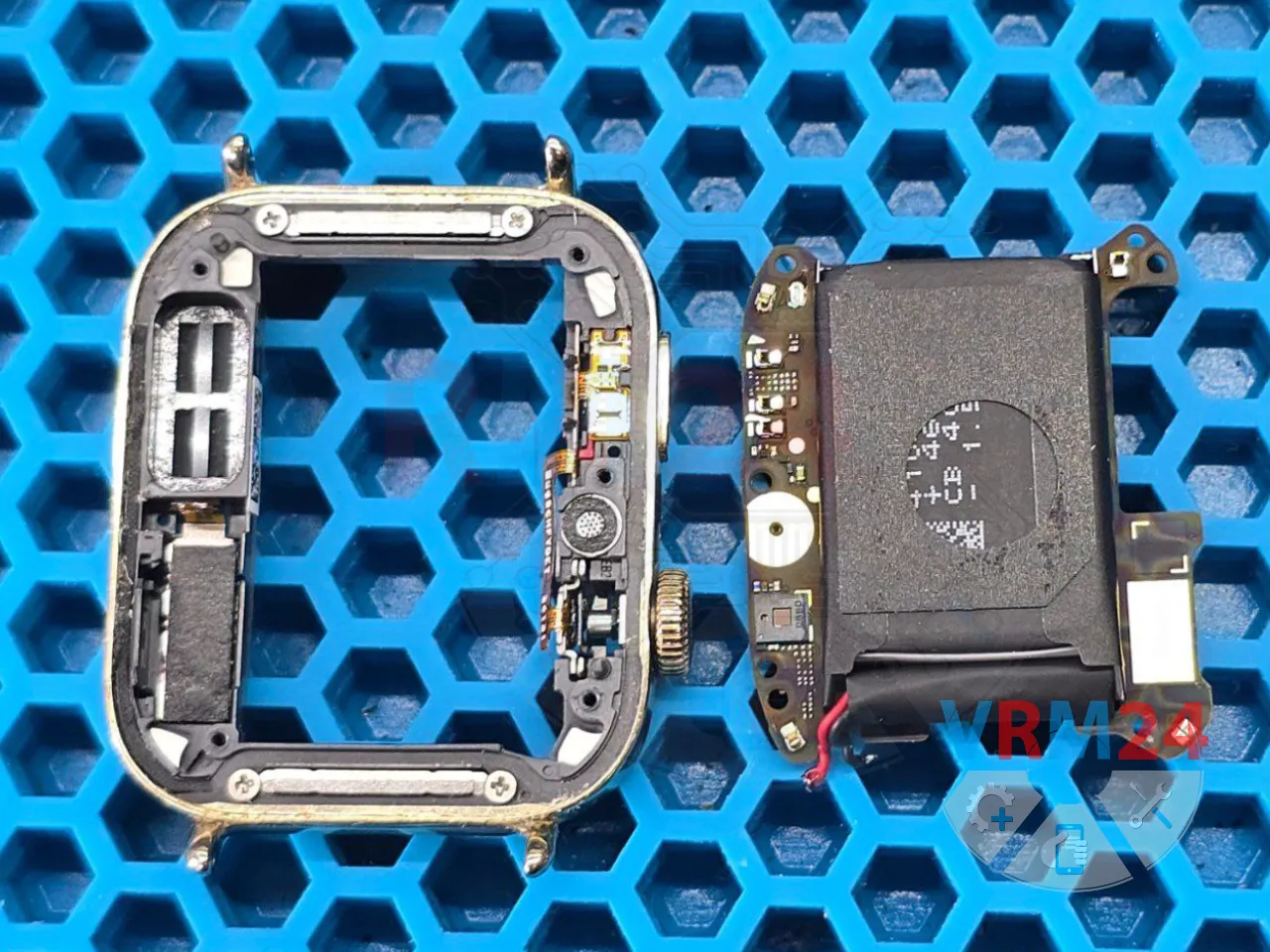

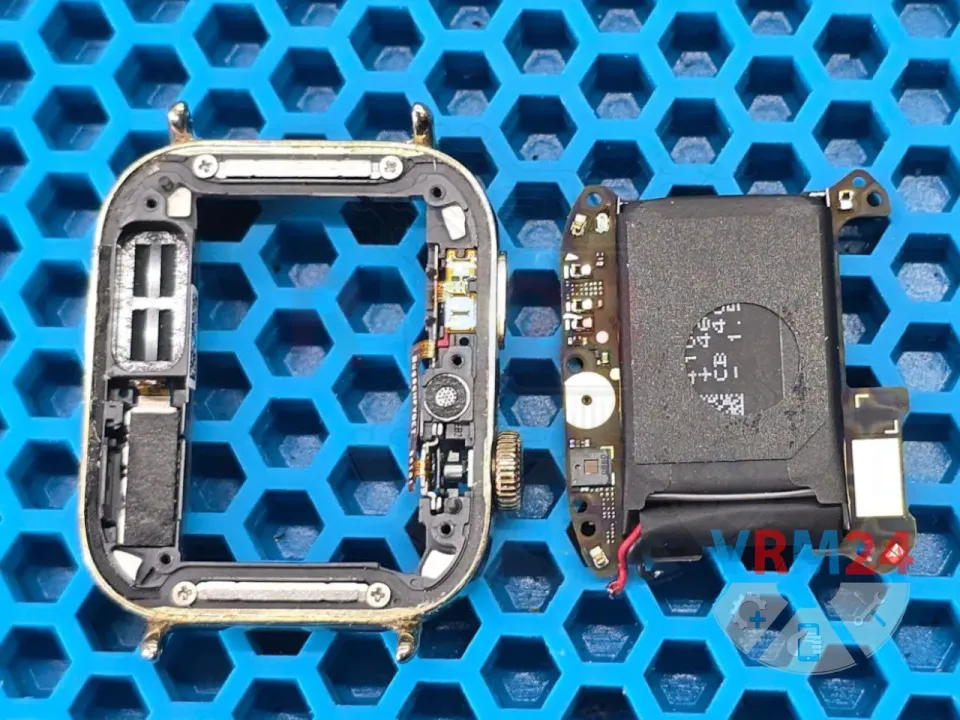

Retiramos la placa base de la carcasa.

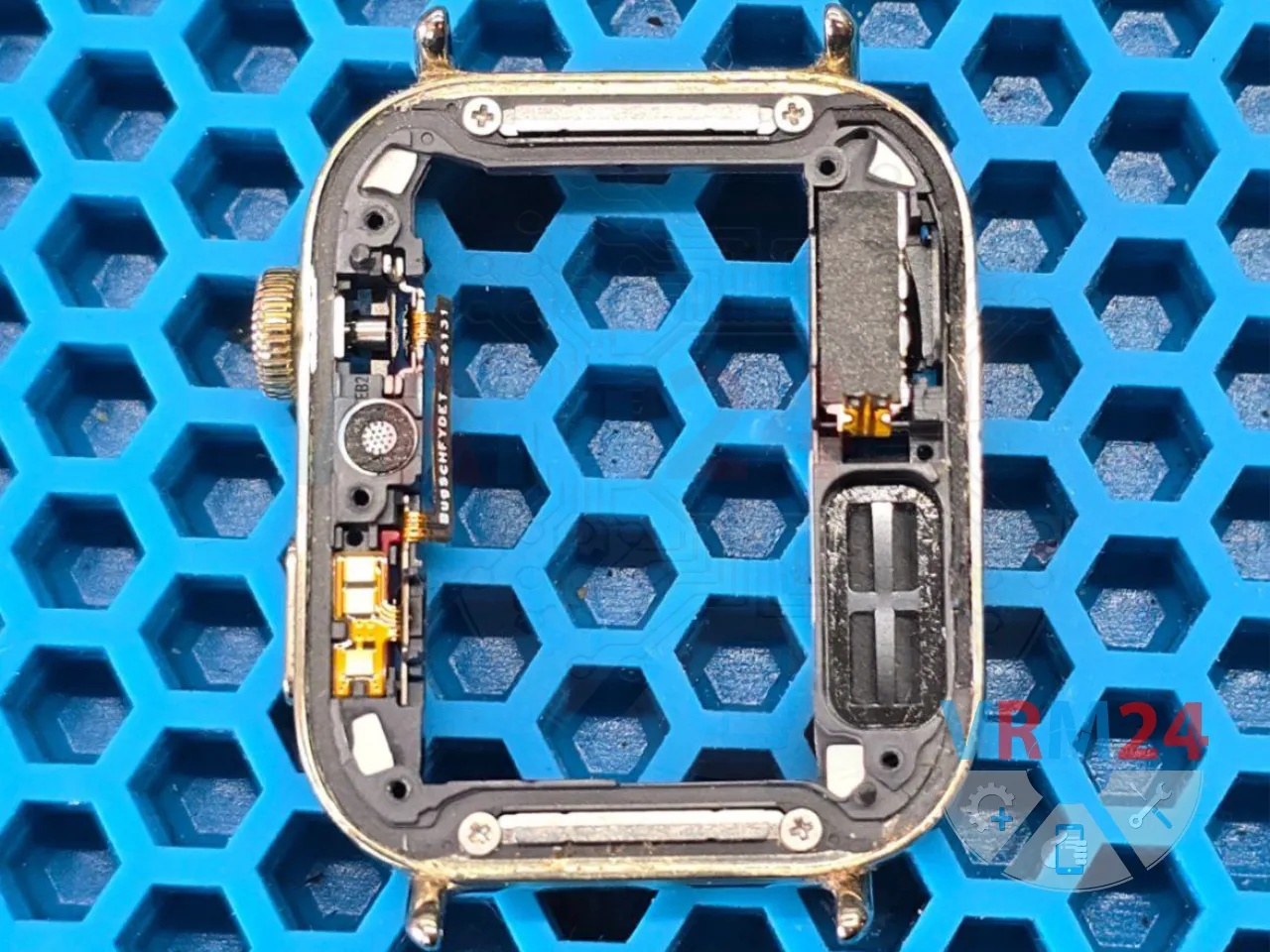

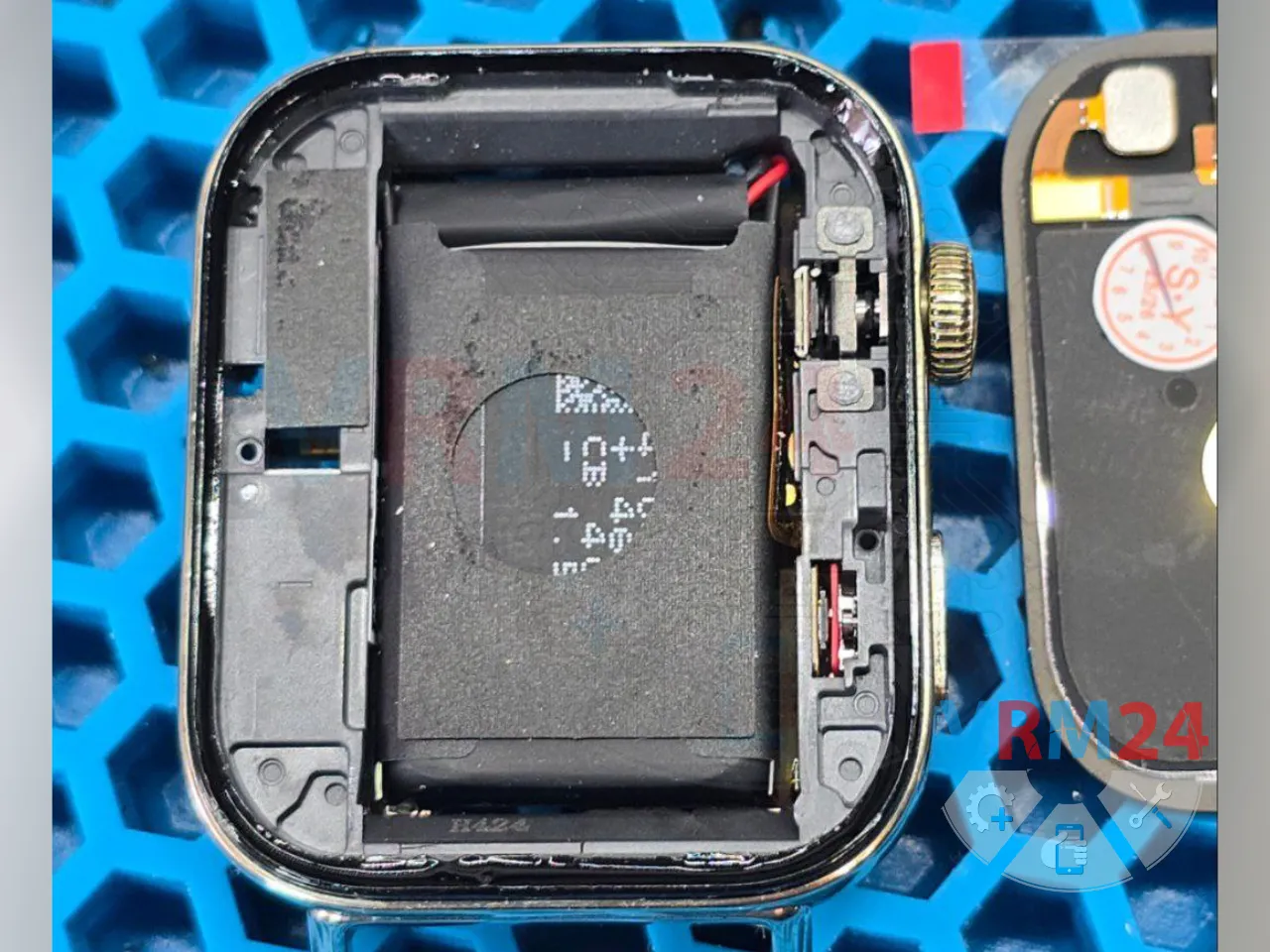

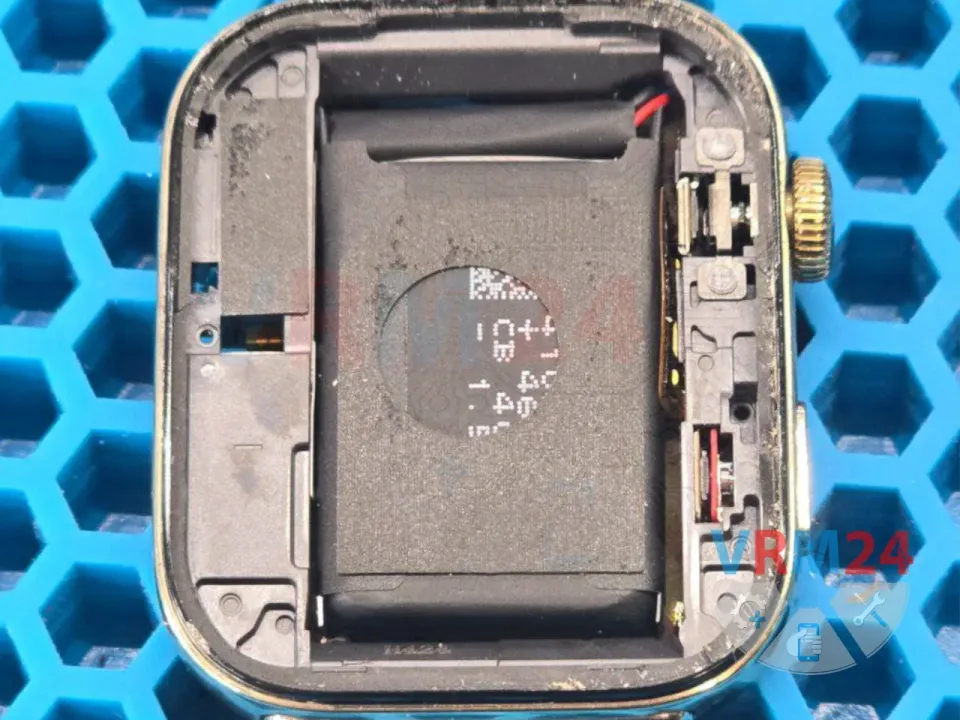

En la carcasa permanecen los botones y el motor de vibración.

Limpiamos la superficie del marco de restos de adhesivo y desengrasamos.

Aplicamos pegamento de poliuretano alrededor del marco.

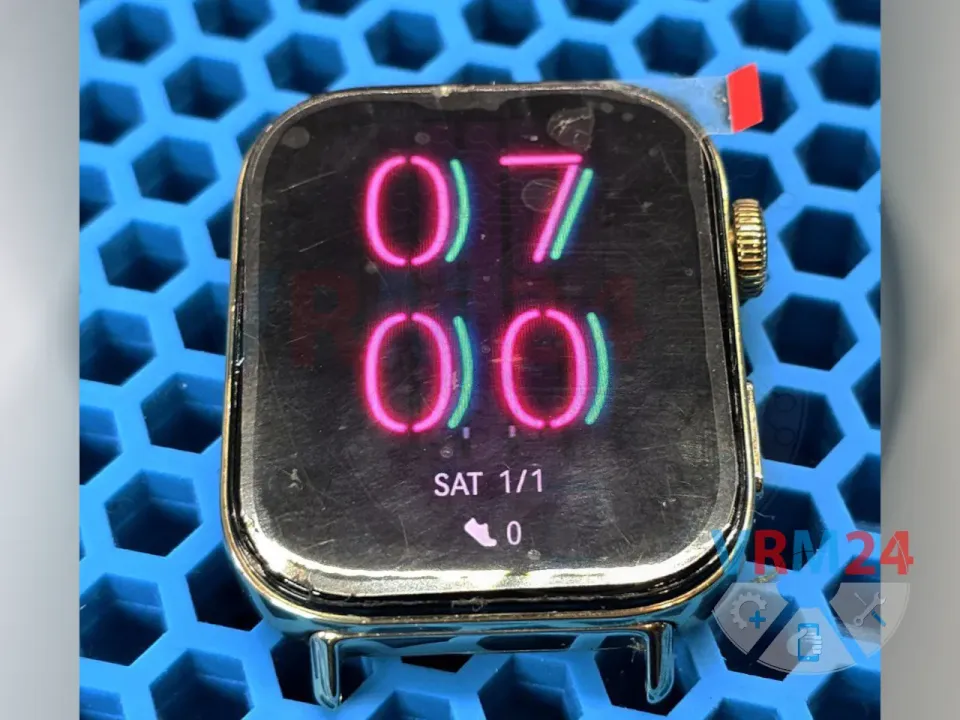

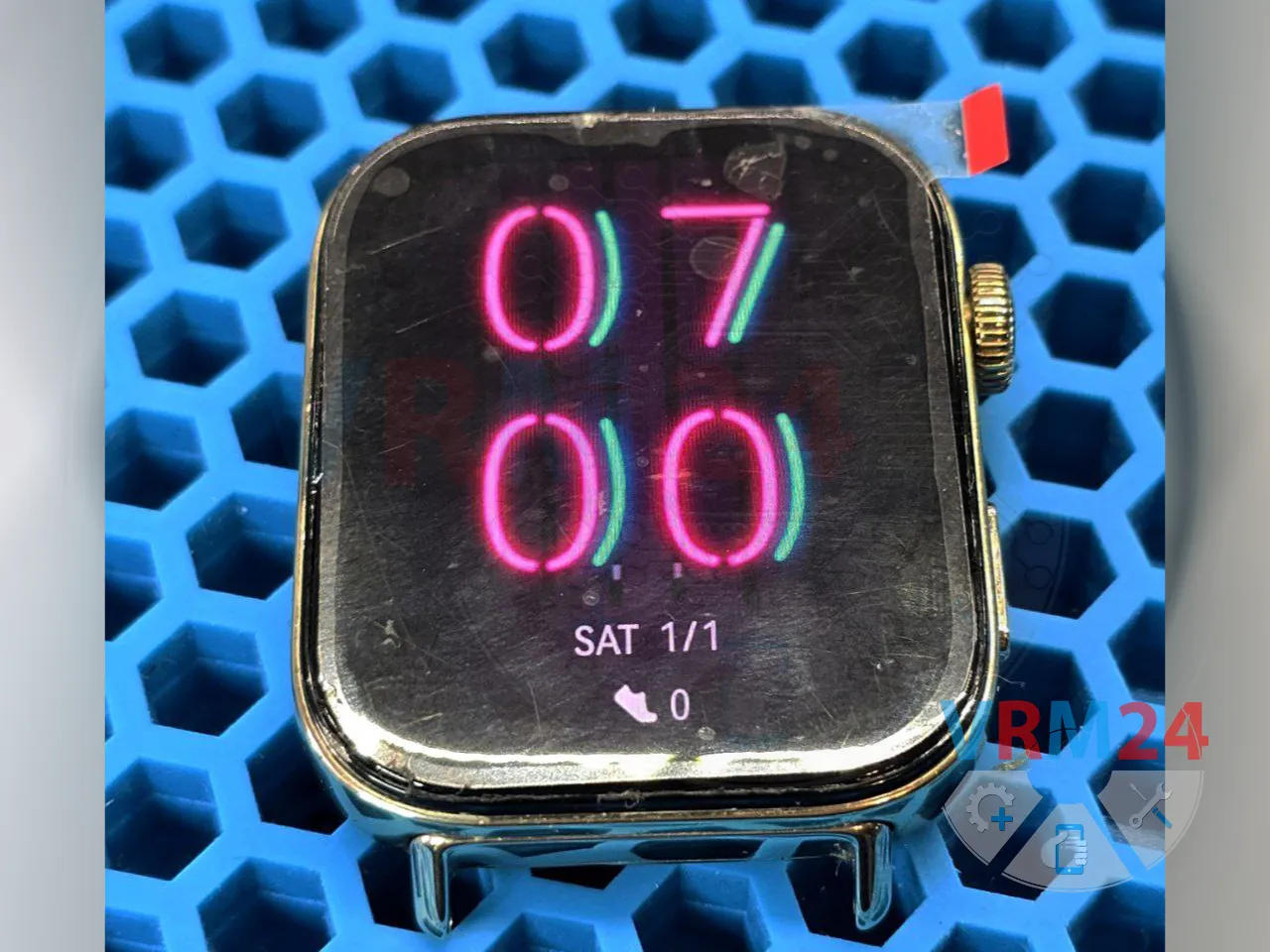

Pegamos la pantalla, y luego también pegamos la tapa trasera en su lugar.

Ponemos bajo prensa o presionamos las zonas de pegado durante 4–5 horas, hasta que el adhesivo endurezca.


Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
