¿Por qué el Honor 50 Lite NTN-LX1 pierde el sonido después de la penetración de líquido?

Recibimos un Huawei 50 Lite para reparar después de una pequeña penetración de líquido y un altavoz que no funcionaba. Nos hemos enfrentado a este problema muchas veces, por lo que llevamos a cabo la reparación con bastante rapidez.

Pero desde el principio siempre solucionamos el problema o identificamos las causas del mal funcionamiento.

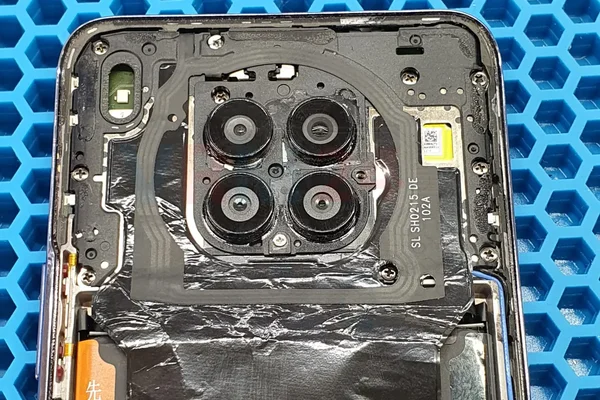

Separamos la funda y examinamos el smartphone. Por el indicador de color rojo en la parte inferior, reconocemos que hubo una entrada de líquido.

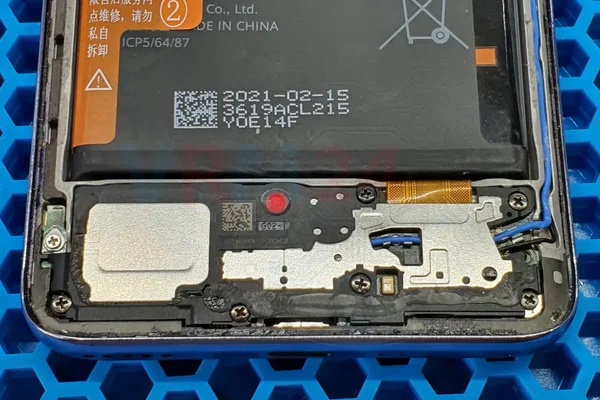

El altavoz está ubicado en la parte inferior del dispositivo y la señal en las pistas de la placa base pasa a través de la placa secundaria a través del cable entre placas. En la foto podemos ver que se intentó reparar el teléfono en otro taller de reparación, se instaló un nuevo altavoz y también se conectó un nuevo cable entre placas. Por si acaso comprobamos la resistencia de los contactos con un multímetro. Como todo está bien y la señal pasa, el fallo sólo puede estar en algún lugar de la placa base.

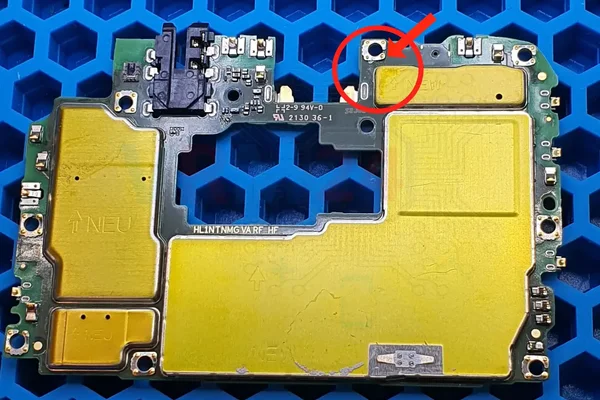

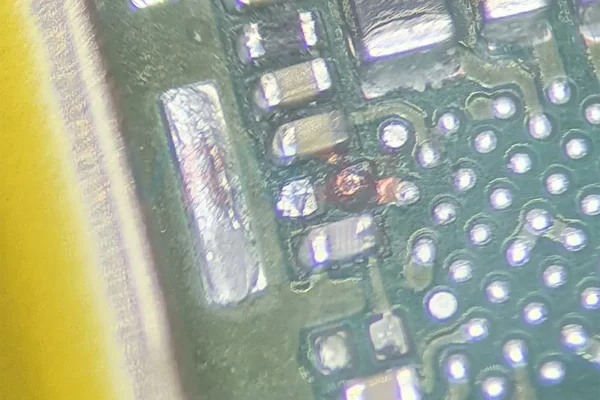

Examinamos la placa base, y en la foto podemos ver manchas consecuencia del líquido en el lateral de la esquina superior derecha.

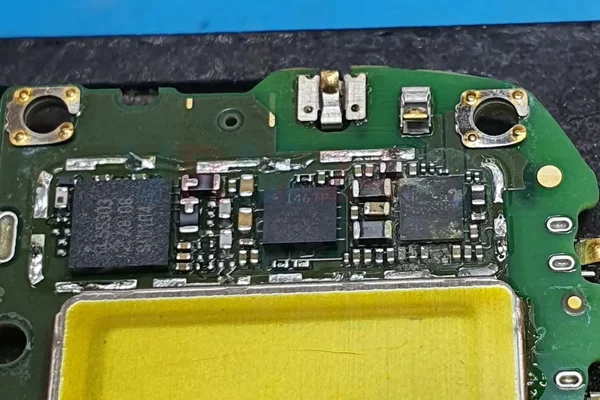

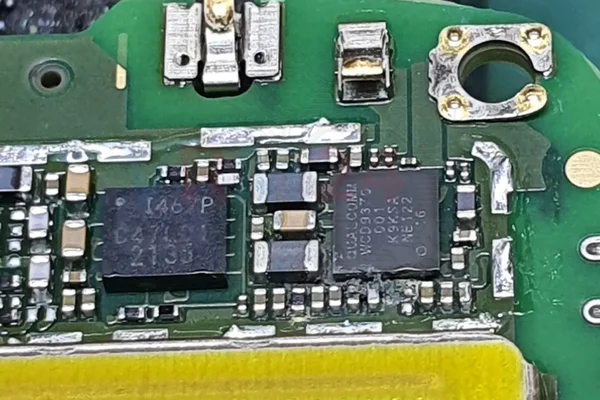

Desoldamos el escudo metálico que protege los chips. Es obvio que el líquido entró y se oxidó en la zona del chip de audio WCD9370.

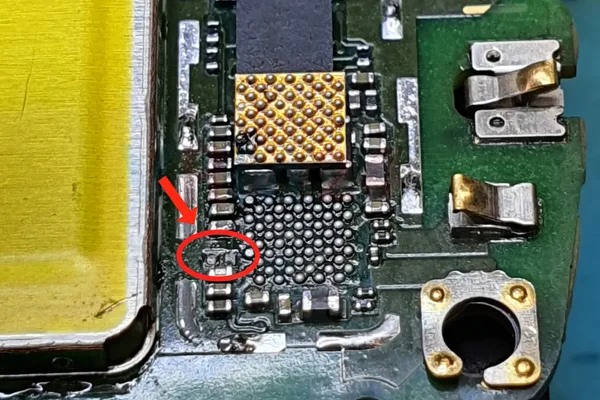

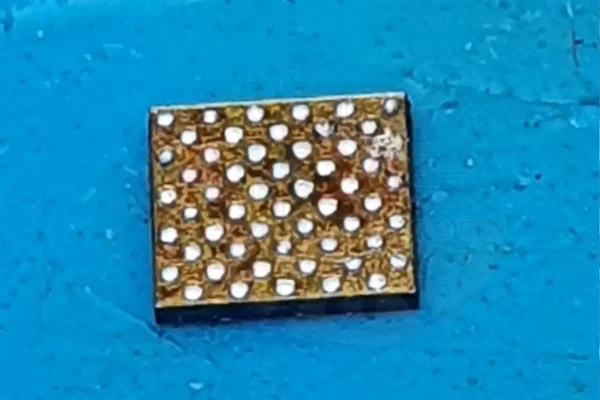

Retiramos el chip mediante una estación de soldadura, donde también podemos ver que uno de los contactos que hay debajo está quemado a consecuencia de un cortocircuito.

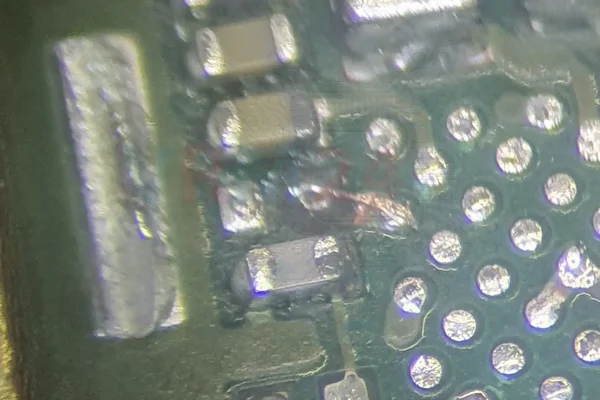

Restauramos el contacto dañado, es decir, bajo un microscopio, con un bisturí afilado limpiamos el lugar de la rotura y restauramos el contacto con un fino alambre de cobre.

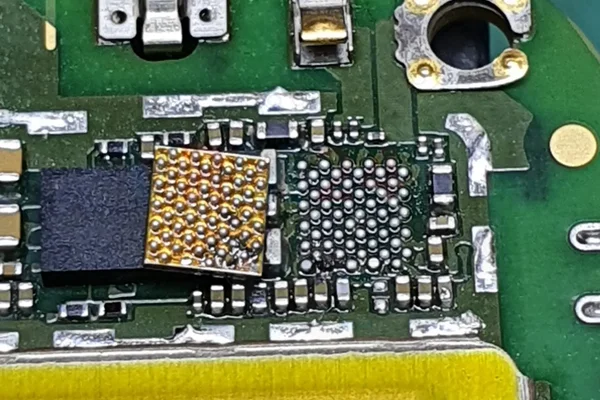

El chip en sí también está dañado y no será posible restaurar los contactos, así que instale uno nuevo desde la placa base donante.

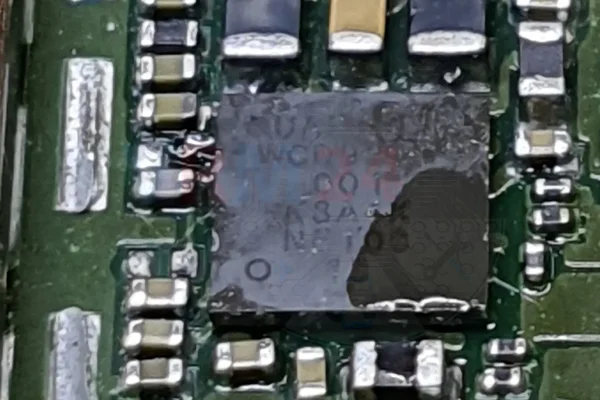

Instale el chip de audio en la placa.

Después de instalar el nuevo chip, según los resultados de las pruebas, hemos constatado que el altavoz empezó a funcionar de nuevo y a reproducir sonidos sin distorsión. Pasemos a la etapa final ("finalizar"). Lavamos el fundente con un limpiador con alcohol para equipos electrónicos, fijamos el contacto con una máscara ultravioleta, volvemos a colocar la protección metálica y volvemos a montar. ¡Listo!

Dato útil para el técnico.

El otro día también trajeron a reparar el Honor 50 Lite, con un micrófono que no funcionaba, mientras que ambos altavoces funcionan sin problemas. ¡Y qué pensarías, el problema estaba en el mismo lugar!

Al final resultó que, el mismo contacto debajo del chip estaba dañado, excepto que no fue necesario restaurar el contacto en la placa, después de limpiar y volver a enrollar el chip, el micrófono comenzó a funcionar.

Mirando el dispositivo desde el interior, prácticamente no hay evidencia de humedad en ninguna parte, sólo en este chip. ¡Pero no sólo por dentro! No hay rastros de líquido debajo de la tapa y parece que el líquido penetra por el orificio para el segundo micrófono en el extremo superior del teléfono. Ver :)?!
