¿Por qué Huawei Honor 10i no tiene sonido de altavoz del auricular?

Muy a menudo, después de una reparación no calificada, otros talleres y los propios clientes recurren a nosotros para un examen experto de evaluación o reparación de daños. Y así sucedió de nuevo. Recibimos Huawei Honor 10i del cliente sin sonido en el altavoz del auricular después del reemplazo del módulo de pantalla.

Incluso sin examinar el teléfono, sabemos que hay un problema común con este modelo: ¡se daña el altavoz durante el desmontaje descuidado! Pero además de este problema, también hay un segundo problema que une dos modelos similares de teléfonos inteligentes 10 Lite y 10i: se trata de una rotura de las pistas de audio en el cable entre placas, debido a razones irreparables (caída, deformación, etc.).

Dado que ya tenemos dos versiones del posible mal funcionamiento, pasamos a identificarlas.

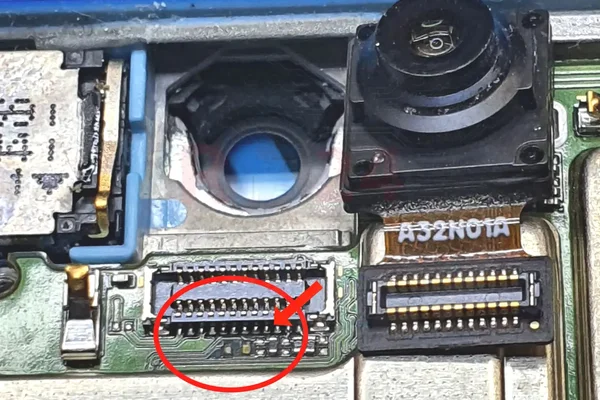

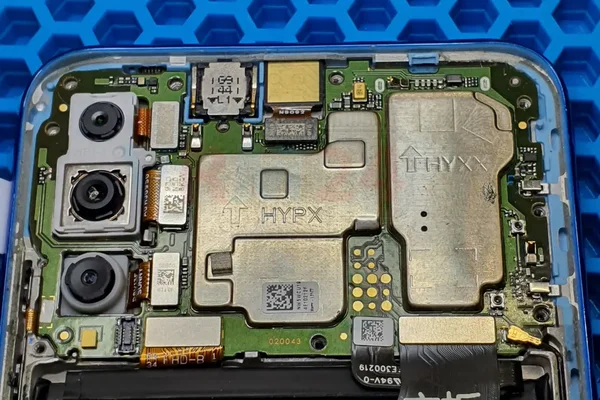

Desmontamos el teléfono. Lo primero que hacemos con un multímetro es comprobar el contacto del altavoz a la subplaca por posibles roturas. Si hay resistencia en los contactos, mire el lugar al lado de la cámara frontal.

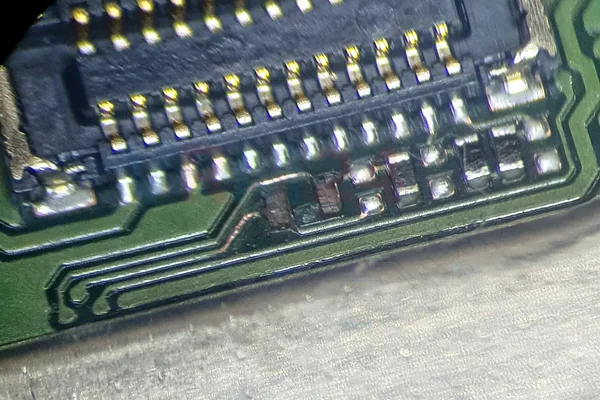

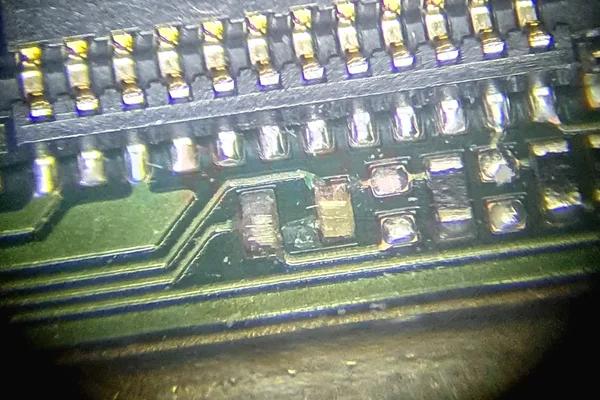

Como vemos debajo del conector de la cámara, no hay un diodo grande y está arrancado, como sucede a menudo, arrancado. Cuando queremos quitar la cámara frontal y hacer palanca debajo del cable, en el lugar donde se encuentra el diodo, se arranca. Es realmente difícil decir de qué es responsable porque es imposible obtener el circuito, pero sin un diodo no pasa el sonido al altavoz.

Entonces, hemos identificado la causa y localizado el área dañada. Para solucionar el problema, necesitamos restaurar el contacto e instalar un nuevo diodo desde el teléfono donante.

Trabajamos con bisturí, inspeccionamos al microscopio y retiramos la capa superior (capa de barniz) cerca del punto de rotura.

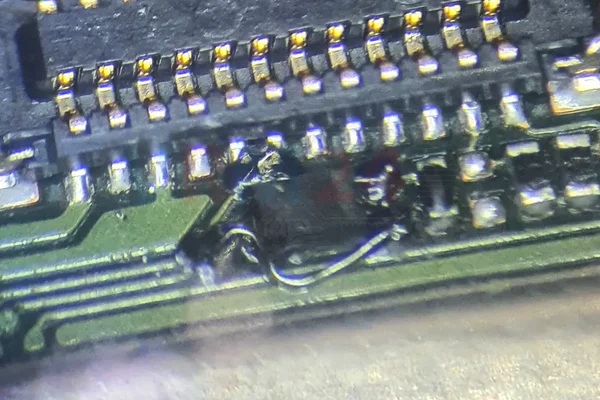

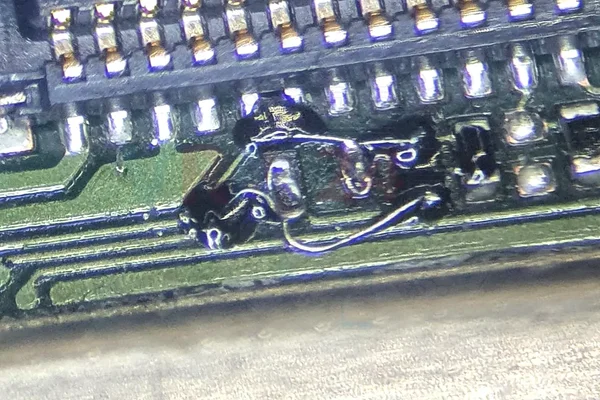

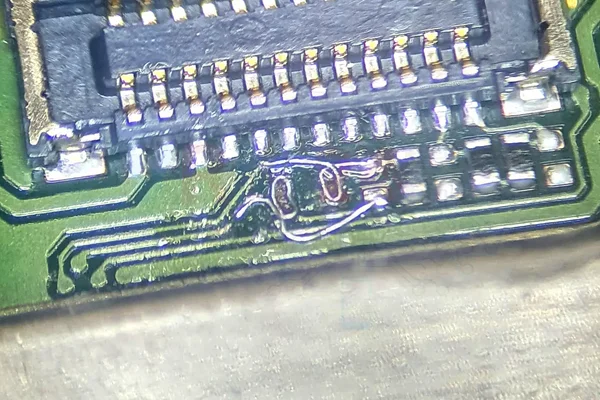

Soldamos un alambre delgado de cobre a los restos de las pistas para conectar los contactos y formar almohadillas para colocar el diodo. Luego fije el cable con la máscara ultravioleta y coloque el diodo en su lugar. Luego vuelva a asegurar todo el elemento recién creado con la máscara UV.

Después de volver a montar, compruebe la funcionalidad del altavoz.
