¿Por qué Huawei Honor 8s no reacciona al botón de encendido?

Recientemente nos llegó un Honor 8 para repararlo. El propietario describió el problema como: no se enciende y no responde al botón de encendido. Al cargar, la pantalla muestra la indicación de carga: cargada al 100% y es lógico que el teléfono esté encendido. El cliente trató de reparar el teléfono él mismo e independientemente ordenó el cable de los botones y lo reemplazó, pero el teléfono no encendió.

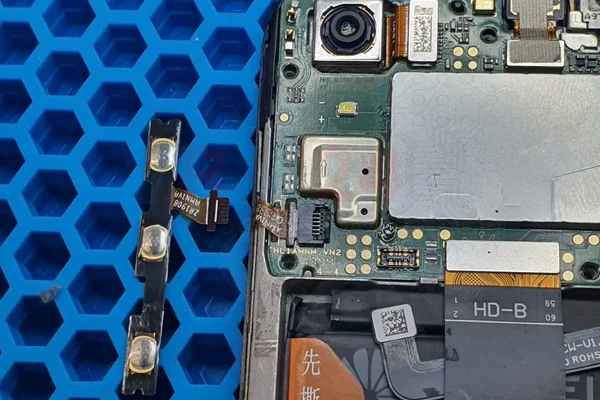

Siempre fue importante para nosotros comprender la calidad y precisión de la reparación. Entonces, desarmamos el teléfono, conectamos nuestro nuevo cable para los botones. Pero el teléfono seguía sin encenderse.

Entonces decidimos probar los contactos del botón de encendido con un multímetro. Al analizar los resultados de las pruebas, nos convencimos de que no hay resistencia en la línea, lo que significa una ruptura en los contactos y debemos averiguar en qué lugar.

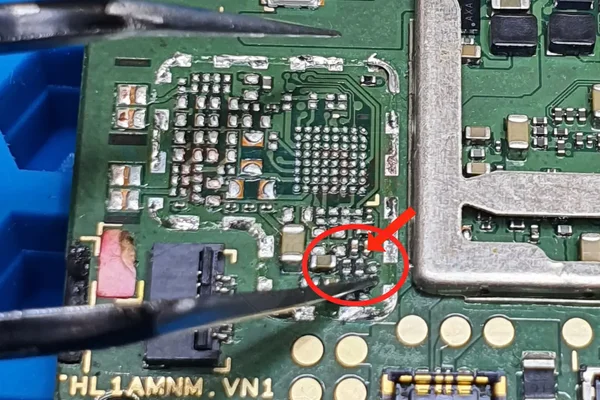

Para hacer esto, tomamos la placa de circuito impreso idéntica de nuestro basurero y comenzamos a buscar las pistas por donde pasa la señal. La pista del botón de encendido se encontró debajo de la pantalla metálica, junto al conector del cable.

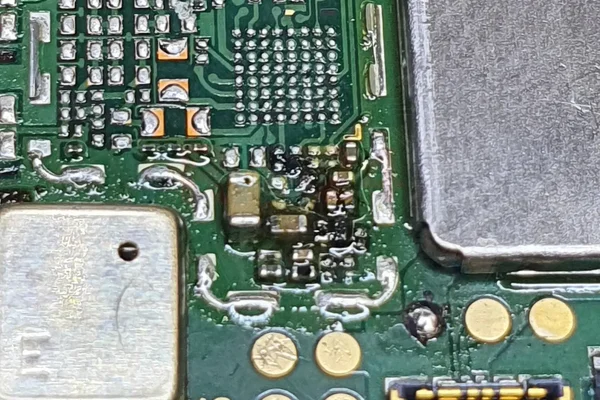

Después de quitar la tapa del dispositivo reparado, descubrimos que, en ausencia de signos visibles de entrada de líquido en el teléfono, estaba debajo de esta tapa; el líquido se metió debajo y dañó los componentes electrónicos.

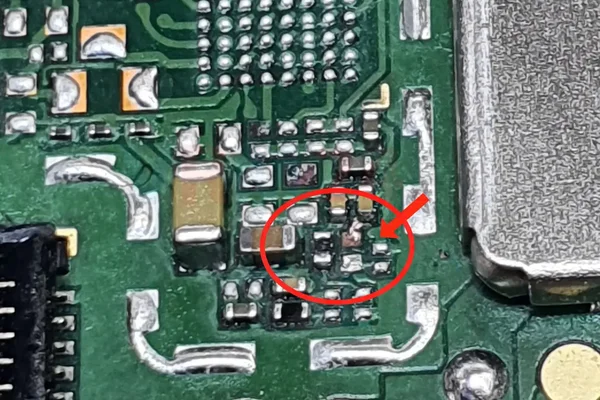

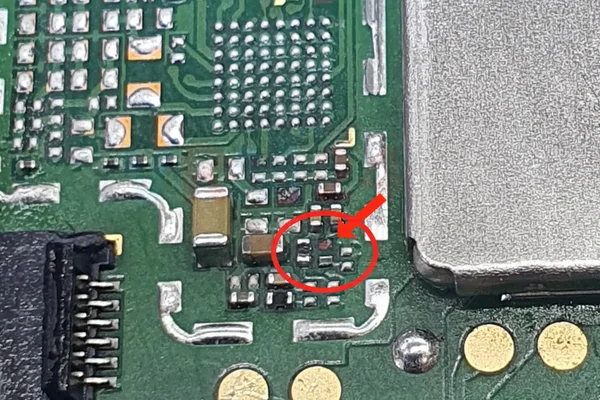

Después de la limpieza, quedó claro que una de las resistencias se había podrido por un lado y la señal del botón de encendido simplemente no podía pasar.

Para reparar es necesario preparar un área de placa de contacto para el montaje/soldadura de los componentes.

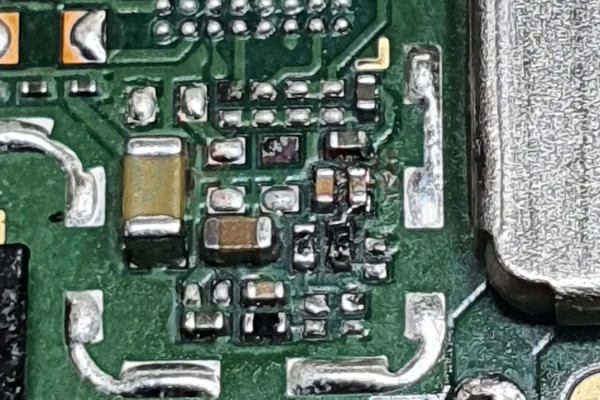

Colocamos una resistencia nueva o en funcionamiento y restablecemos el contacto.

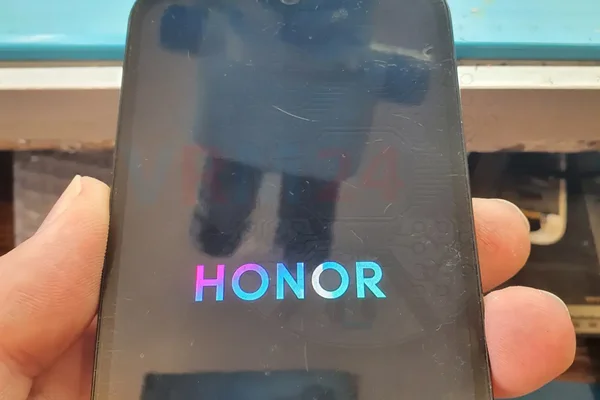

Después de volver a armar, el teléfono se encendió, lo que significa que la reparación fue exitosa.
