Por qué Samsung Galaxy S6 SM-G920 no carga | Solución

Recientemente, reparamos el Samsung Galaxy S6 y el problema parecía que no se cargaba, por un motivo desconocido para el cliente.

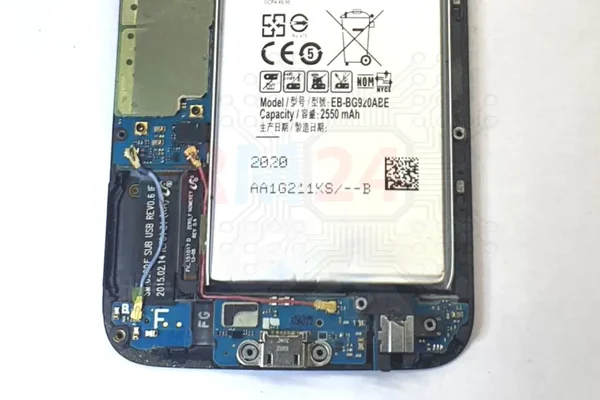

Después de una inspección visual, ya creíamos con confianza que el puerto de carga estaba defectuoso. Los técnicos principiantes seguramente se horrorizarán con esta noticia, así como el cliente el posible costo de la reparación, ya que en los modelos Samsung Galaxy S6 y Samsung Galaxy S6 Edge Plus el cable inferior con puerto de carga no es fácil de quitar, ya que su parte con botones sensores va debajo del módulo de visualización. Y si desmontamos la pantalla, el coste de la reparación aumentará significativamente, y será comparable a los riesgos de dañar los botones del sensor y la pantalla. Y si tratamos de desoldar el puerto de carga en el marco de la pantalla, podríamos dañar muchas cosas a su alrededor.

En estas circunstancias, se nos ocurrió un enfoque bastante simple y nada trivial para reemplazar el conector de carga.

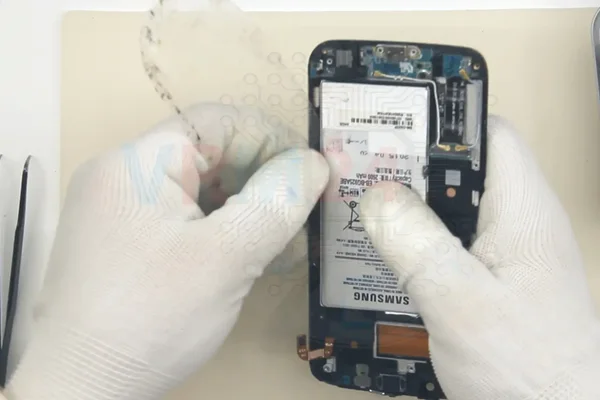

Pero antes de la reparación, quería decir: ¡es muy importante desconectar la batería para evitar dañarte a ti mismo, a tu teléfono inteligente o a cualquier otra cosa!

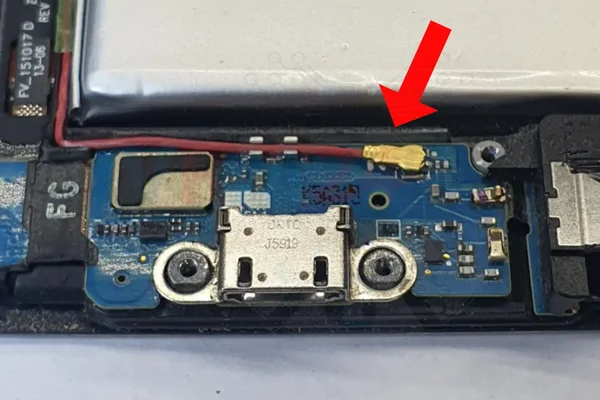

Primero, despegamos la subplaca con el puerto de carga del asiento en el marco del módulo de visualización y desconectamos el cable coaxial.

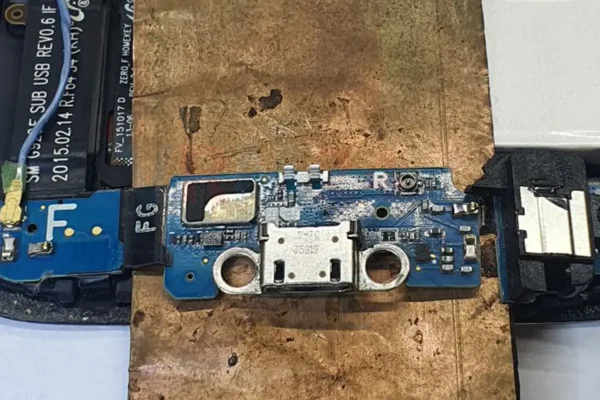

Luego tomamos la fina lámina de cobre y la colocamos debajo de la subplaca, donde está el puerto de carga, entre los cables planos que van a los botones del sensor.

¡Es muy importante empujar la lámina de cobre para que no dañemos estos cables planos!

Entonces, ¿qué es este papel aluminio que estamos usando? Esta es una de las capas de visualización de un teléfono inteligente Samsung, esta lámina se puede quitar de cualquier pantalla rota o no deseada en el interior.

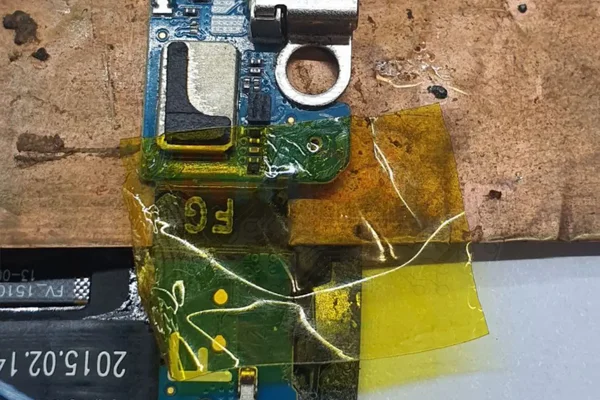

Volvamos a la reparación y peguemos el orificio del micrófono con cinta resistente al calor para que no se sobrecaliente accidentalmente durante nuestro trabajo.

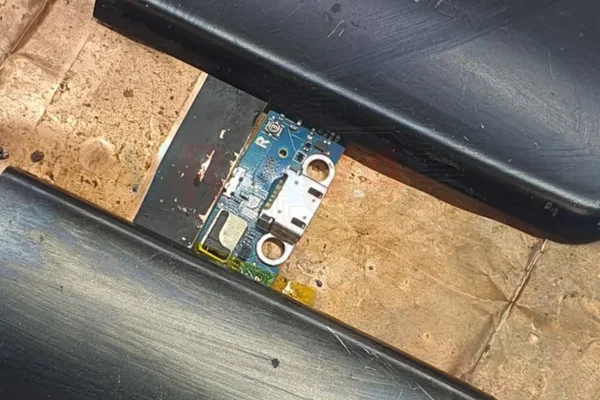

Y cerramos todo el espacio alrededor de la subplaca para proteger el teléfono del sobrecalentamiento. En nuestro caso utilizamos carcasas traseras de metal de Nokia antiguos.

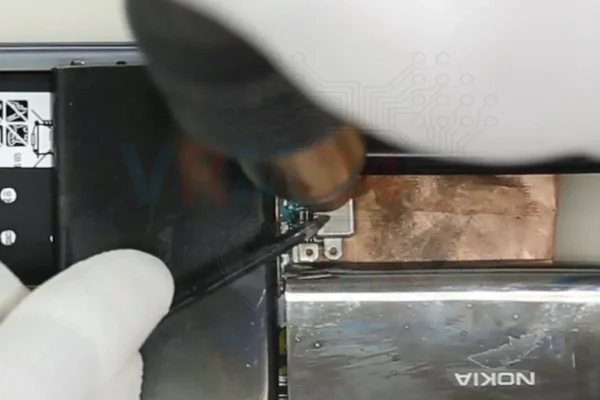

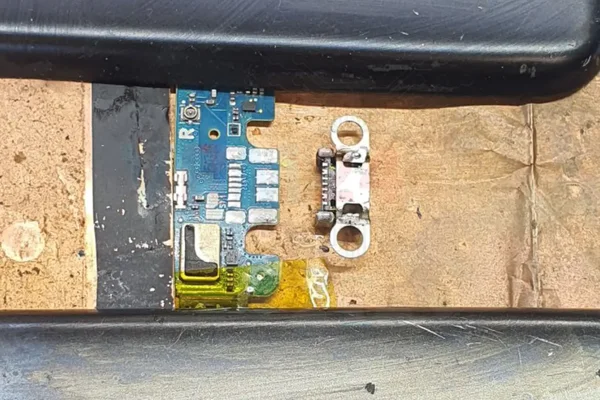

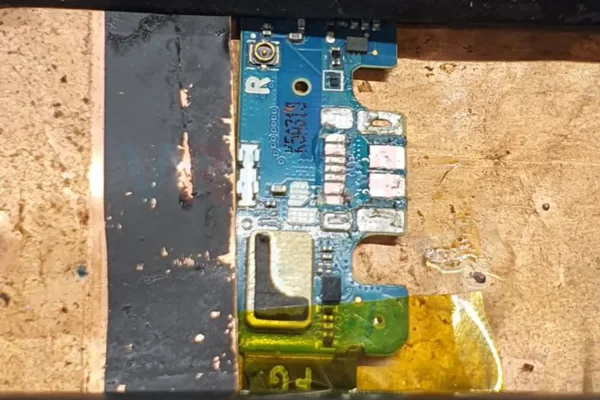

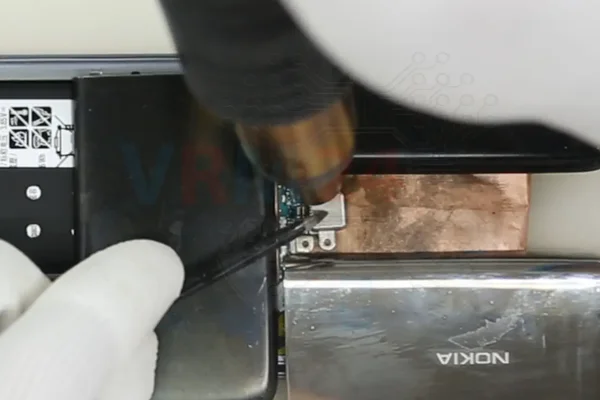

Luego, muy rápidamente, sin sobrecalentar nada, con una pistola de aire caliente tenemos que retirar el antiguo puerto de carga.

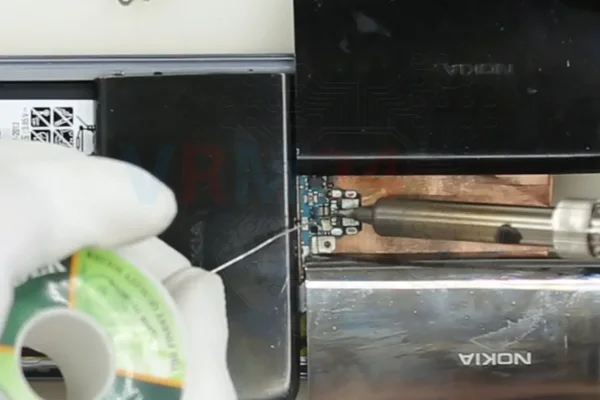

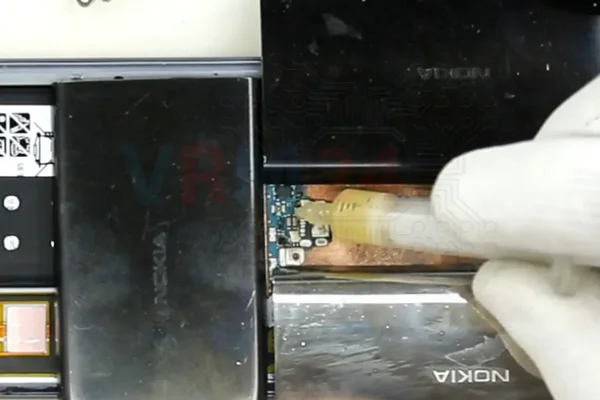

Después de eso, limpiamos las almohadillas de contacto, limpiamos el fundente y preparamos un nuevo conector. También aplique fundente, estañe con un soldador y suelde el puerto de carga en su lugar rápidamente con una pistola de calor para soldar.

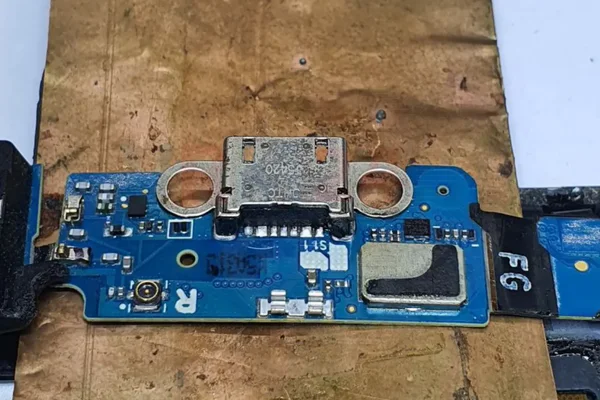

Bien, y los resultados de esta reparación, el teléfono inteligente responde al cargador, no hemos dañado nada y definitivamente la reparación fue exitosa, y el cliente quedó satisfecho ahorrando algo de dinero al final.
