🛠 Dificultad: 🟢🟡⚪️
⏰️ Tiempo de reparación: 40 minutos.

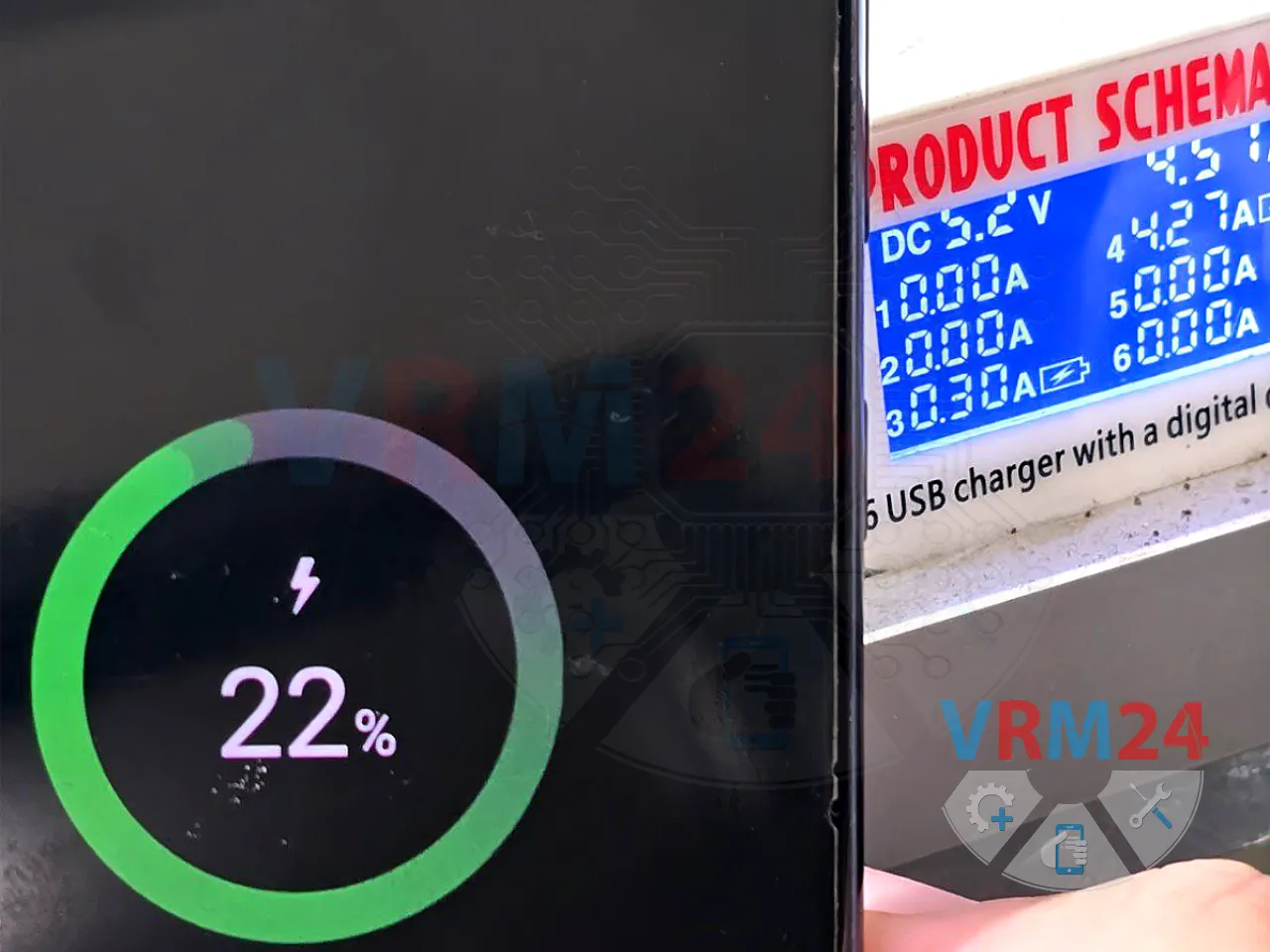

Hoy llegó un Samsung S20 FE con un problema de carga. El teléfono cargaba muy lentamente, apenas a 0.3 amperios.
Cuando la batería se descargaba por completo, ya no podía iniciar la carga hasta que se “impulsara” o se cargara directamente durante un tiempo con una fuente de alimentación especial.

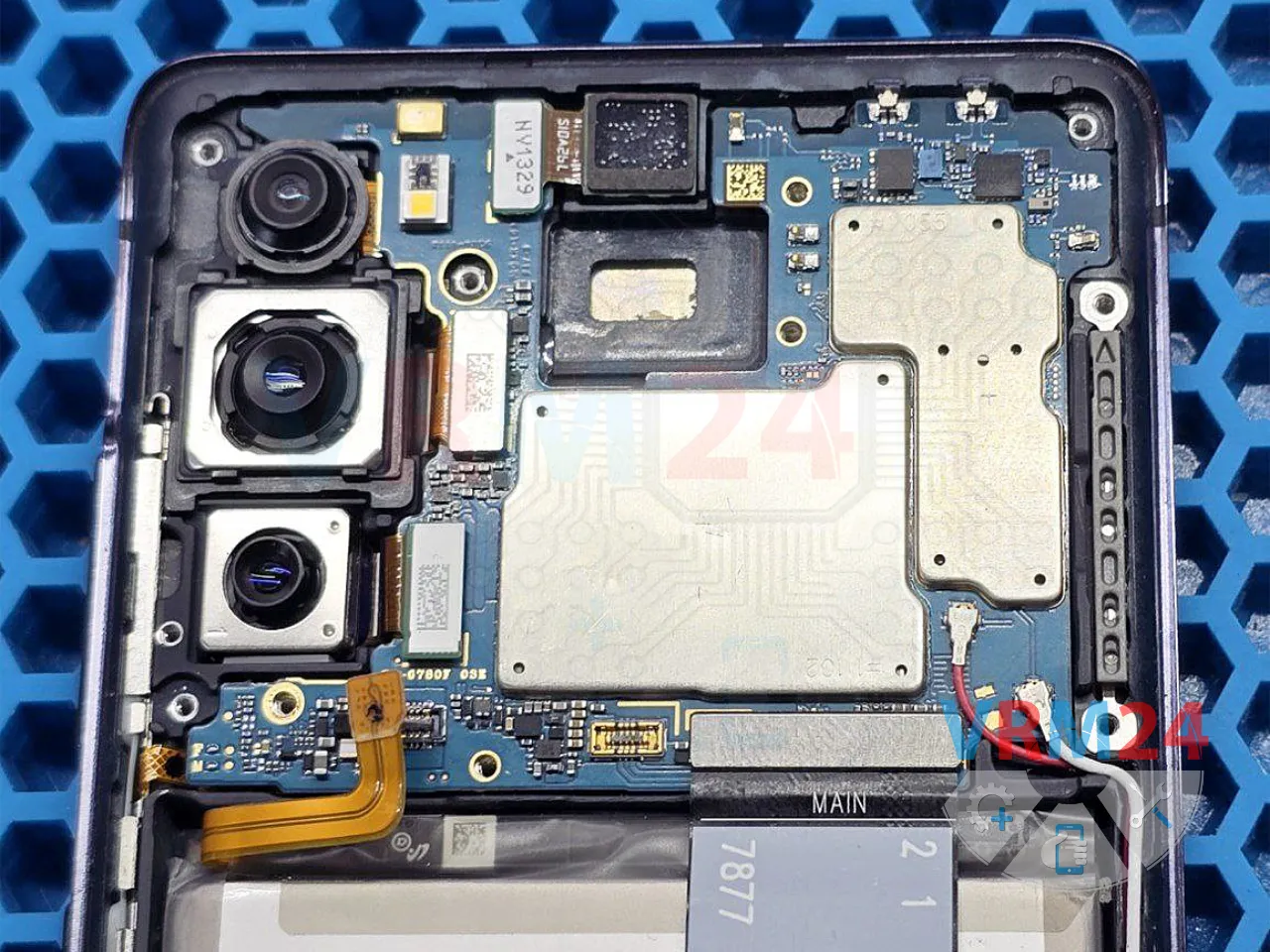

Desarmamos el teléfono y lo primero que hacemos es revisar las líneas D+ y D-, ya que allí suelen presentarse problemas.
En este caso todo está correcto: no hay cortocircuito y la resistencia en las líneas es normal.
Por precaución, conectamos otra subplaca funcional para hacer una prueba.

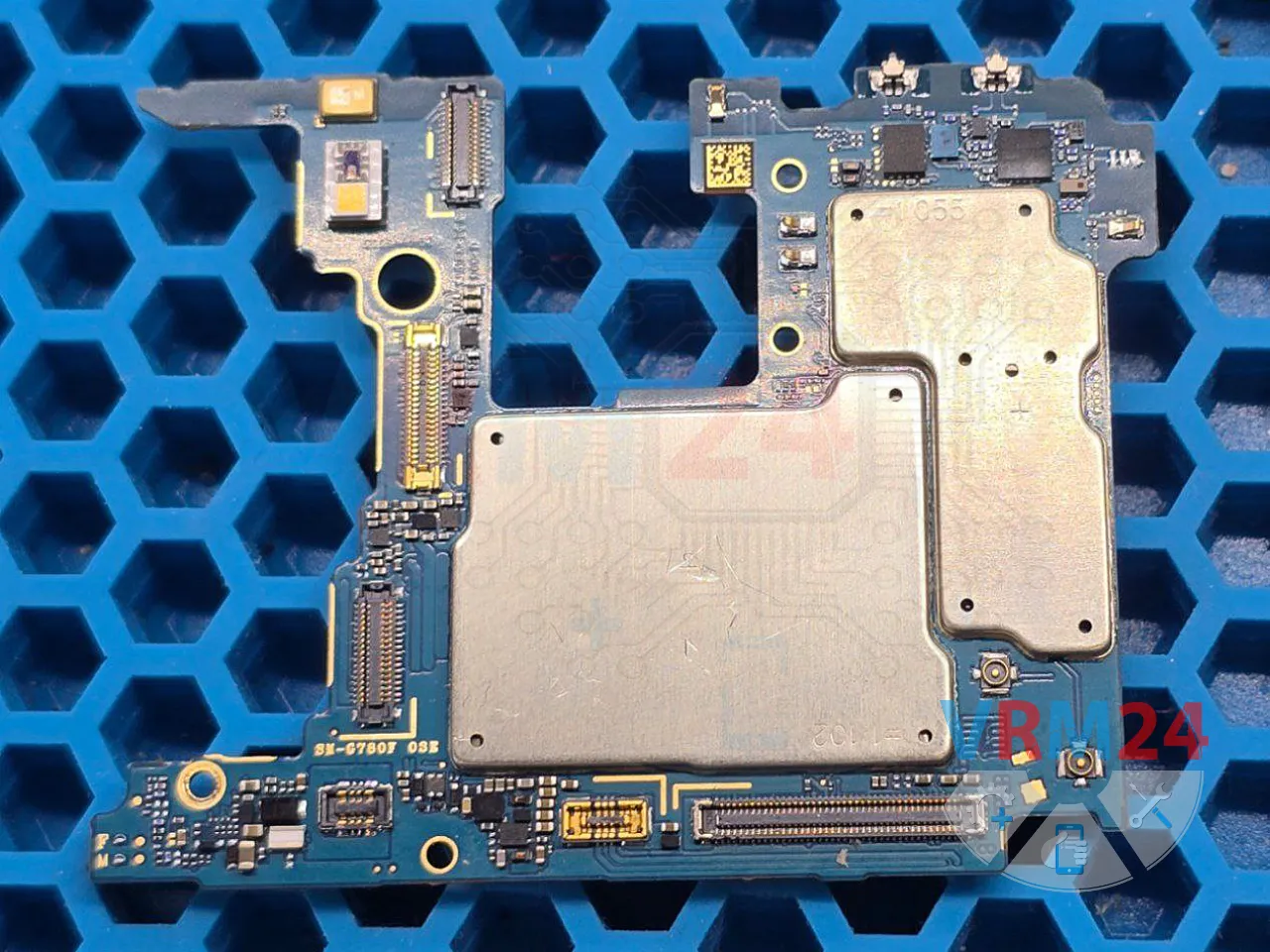

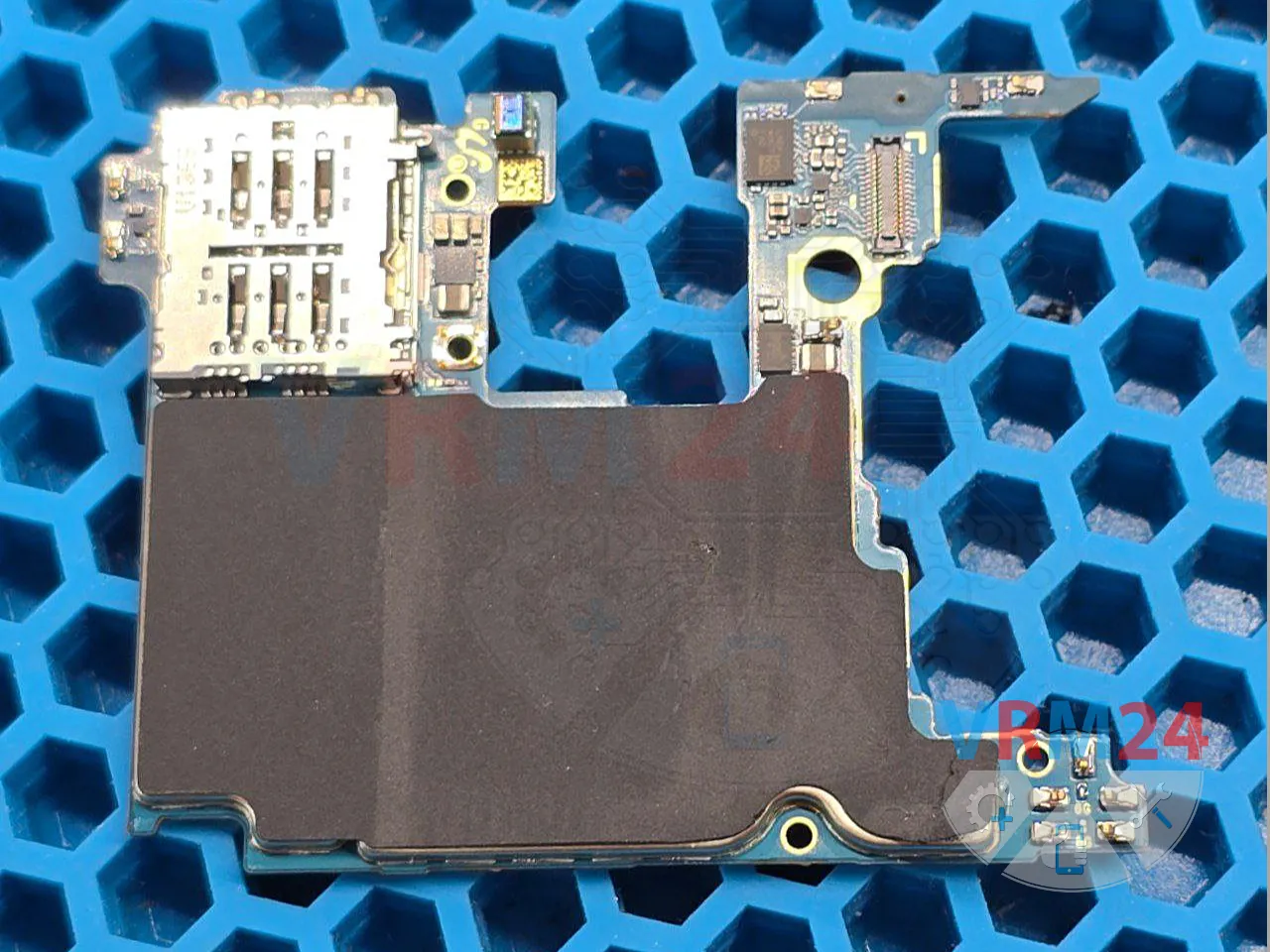

Retiramos la placa base.

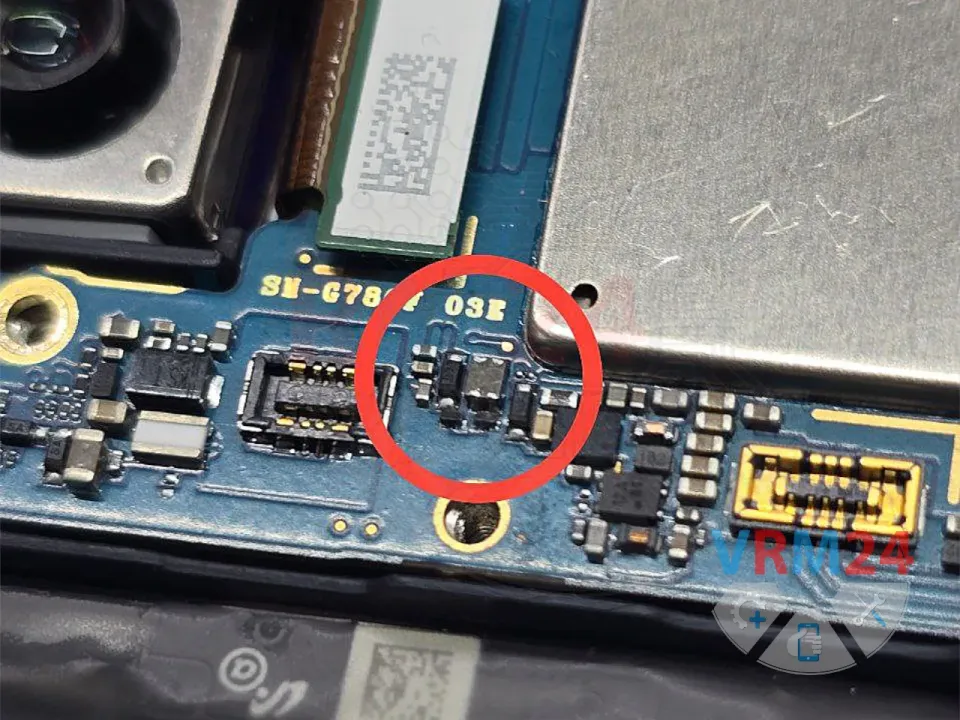

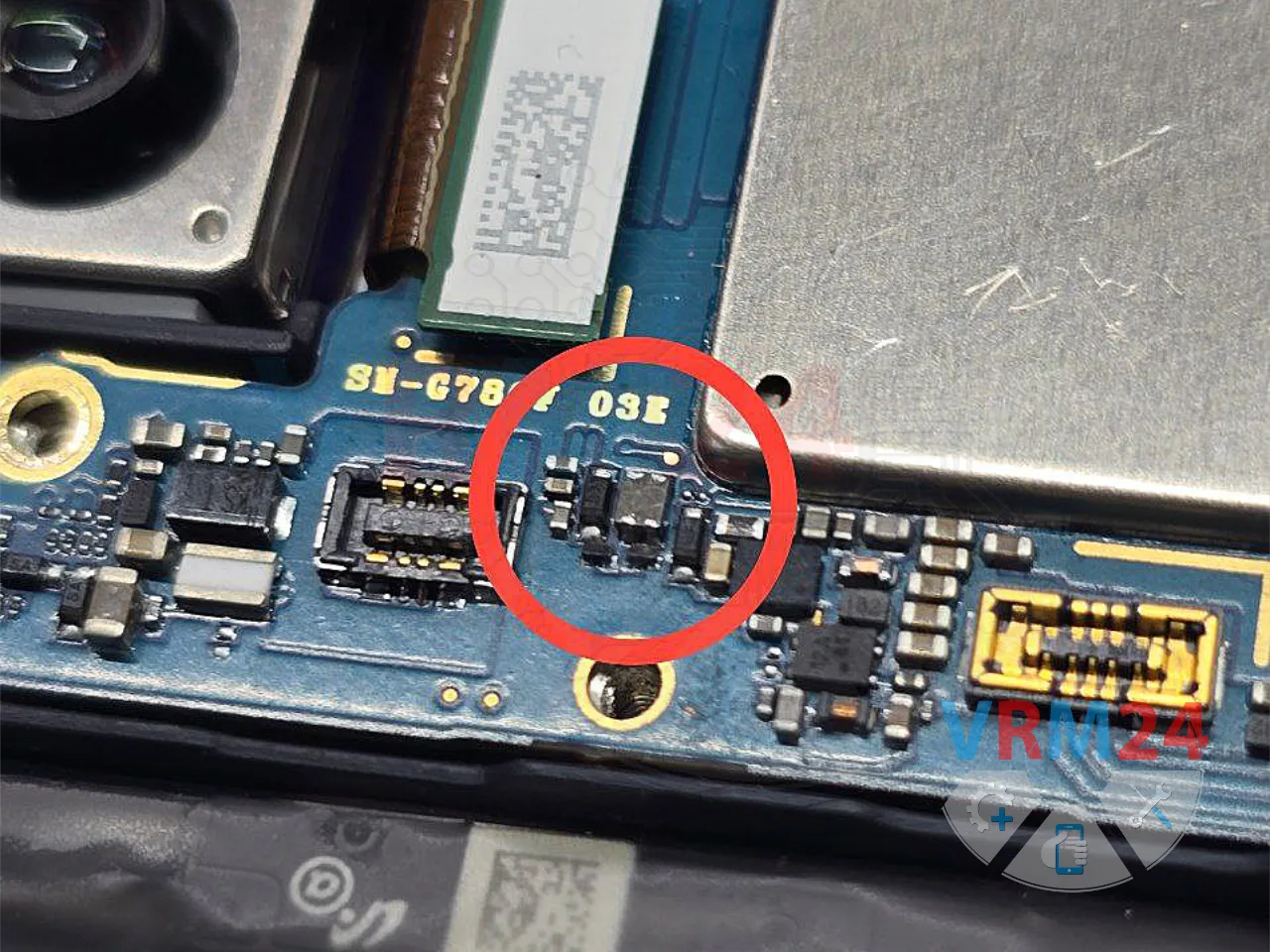

Es poco probable que el problema esté en el OVP (Over Voltage Protection, protección contra sobretensión), ya que en esos casos la carga no funciona en absoluto o hay un corto en la línea de entrada.
Por lo tanto, comenzaremos reemplazando el controlador de energía MAX77705C.
Este controlador se encuentra en muchos modelos de smartphones Samsung, como G970F / G973F / G975F / G980F / G985F / G988B / G991B.

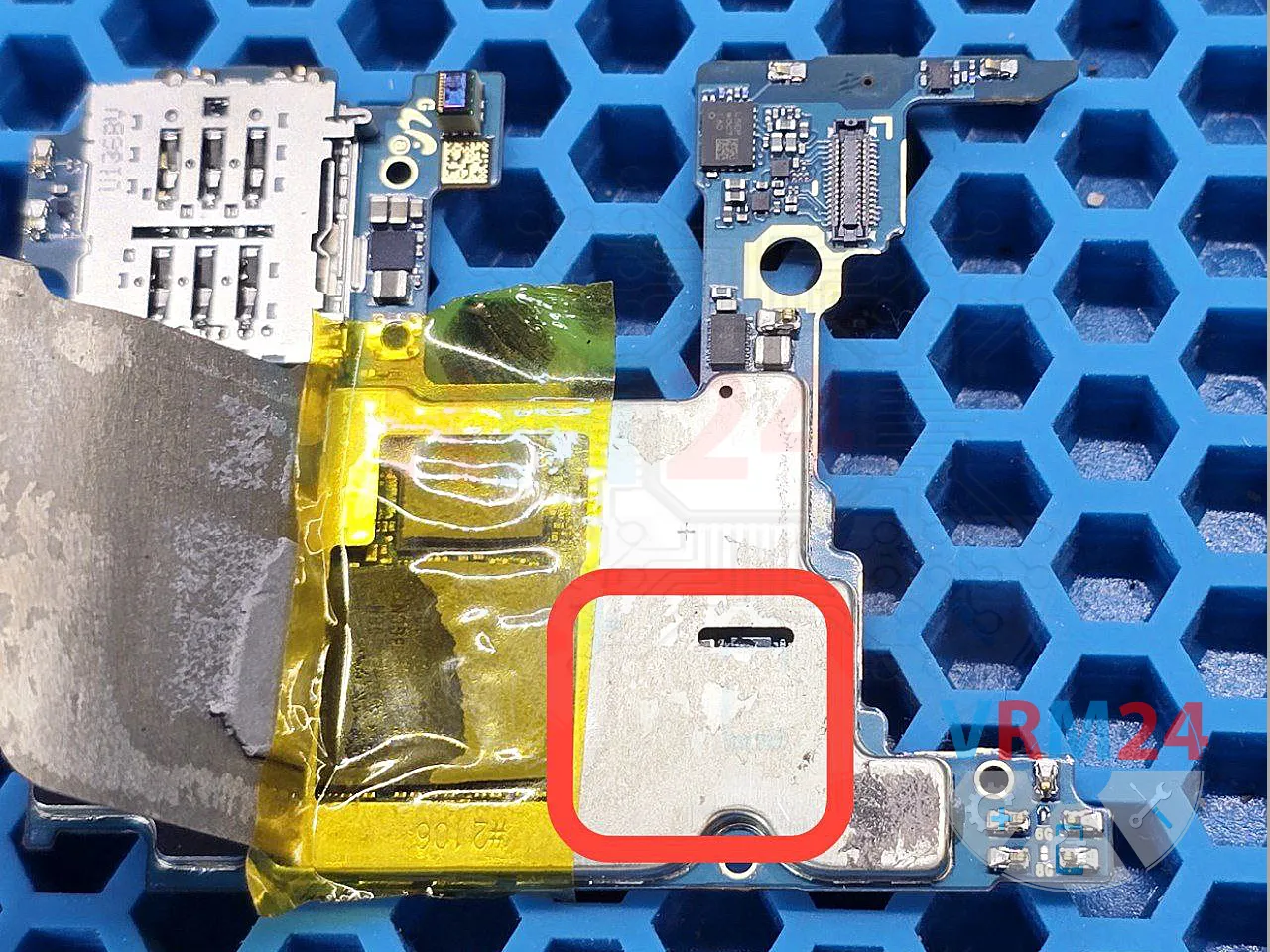

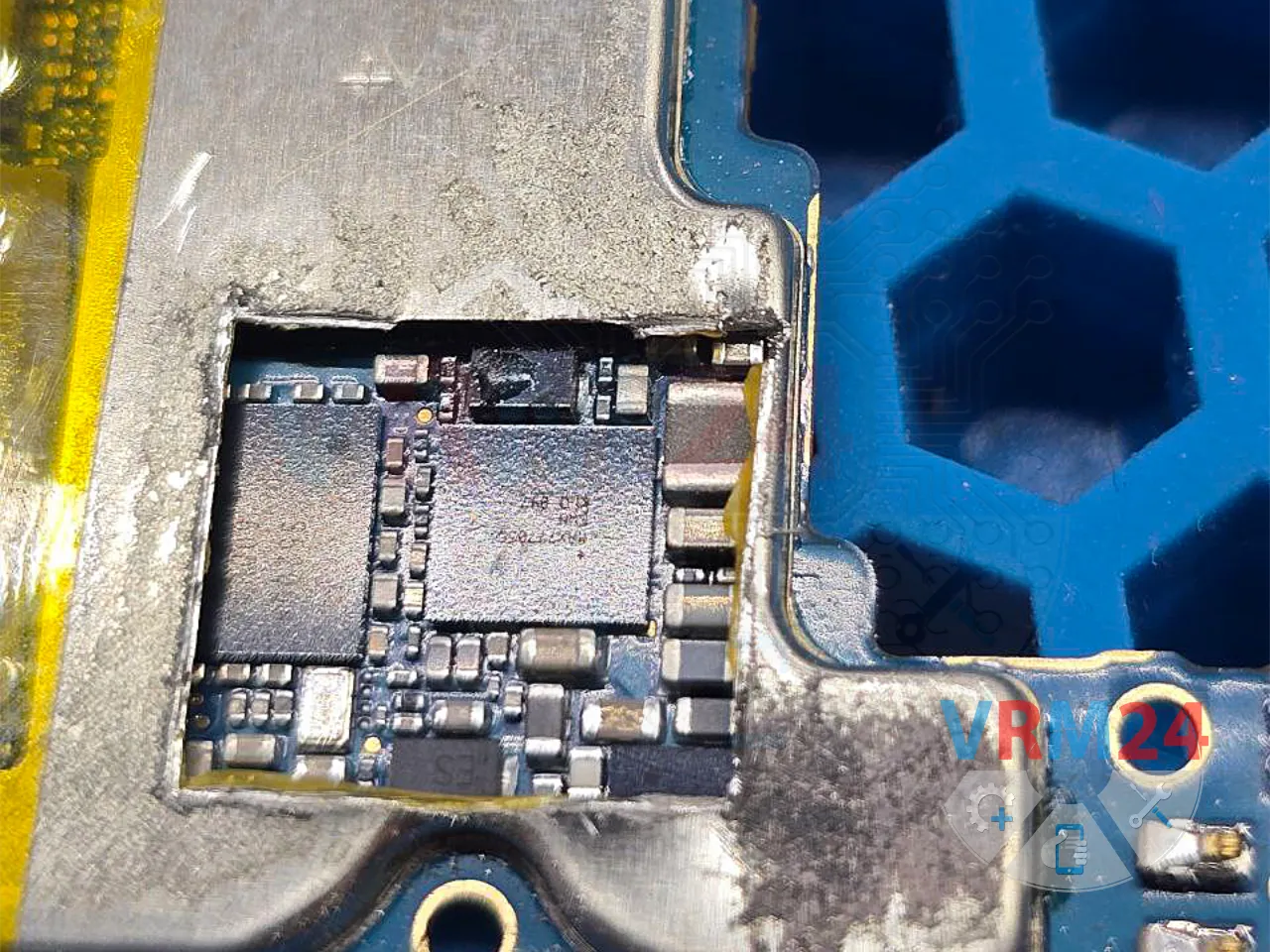

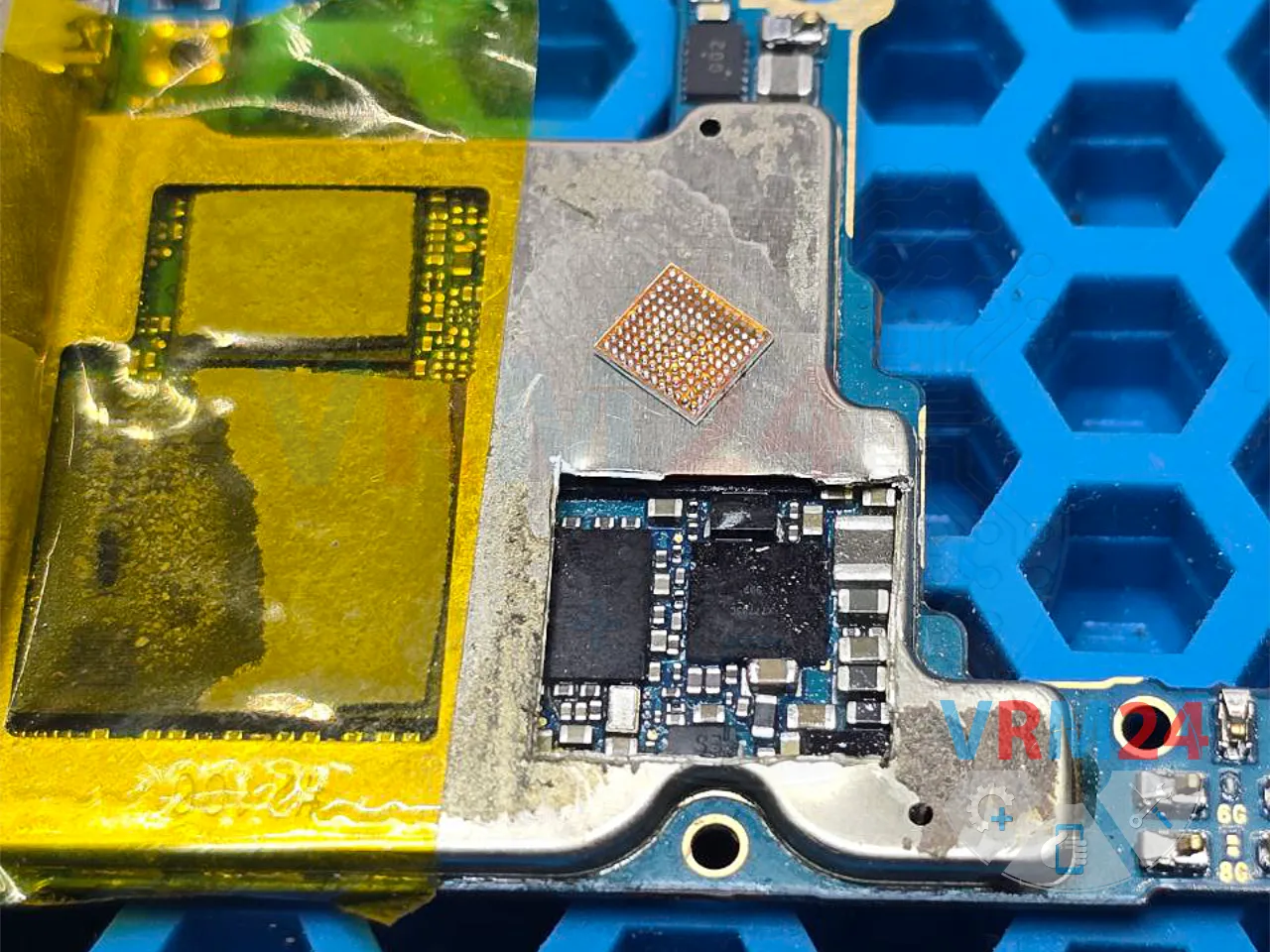

Cortamos cuidadosamente una pequeña parte del blindaje metálico para acceder al controlador de energía.
Con la estación de soldadura instalamos el nuevo controlador y colocamos la placa base nuevamente en el chasis para probar.

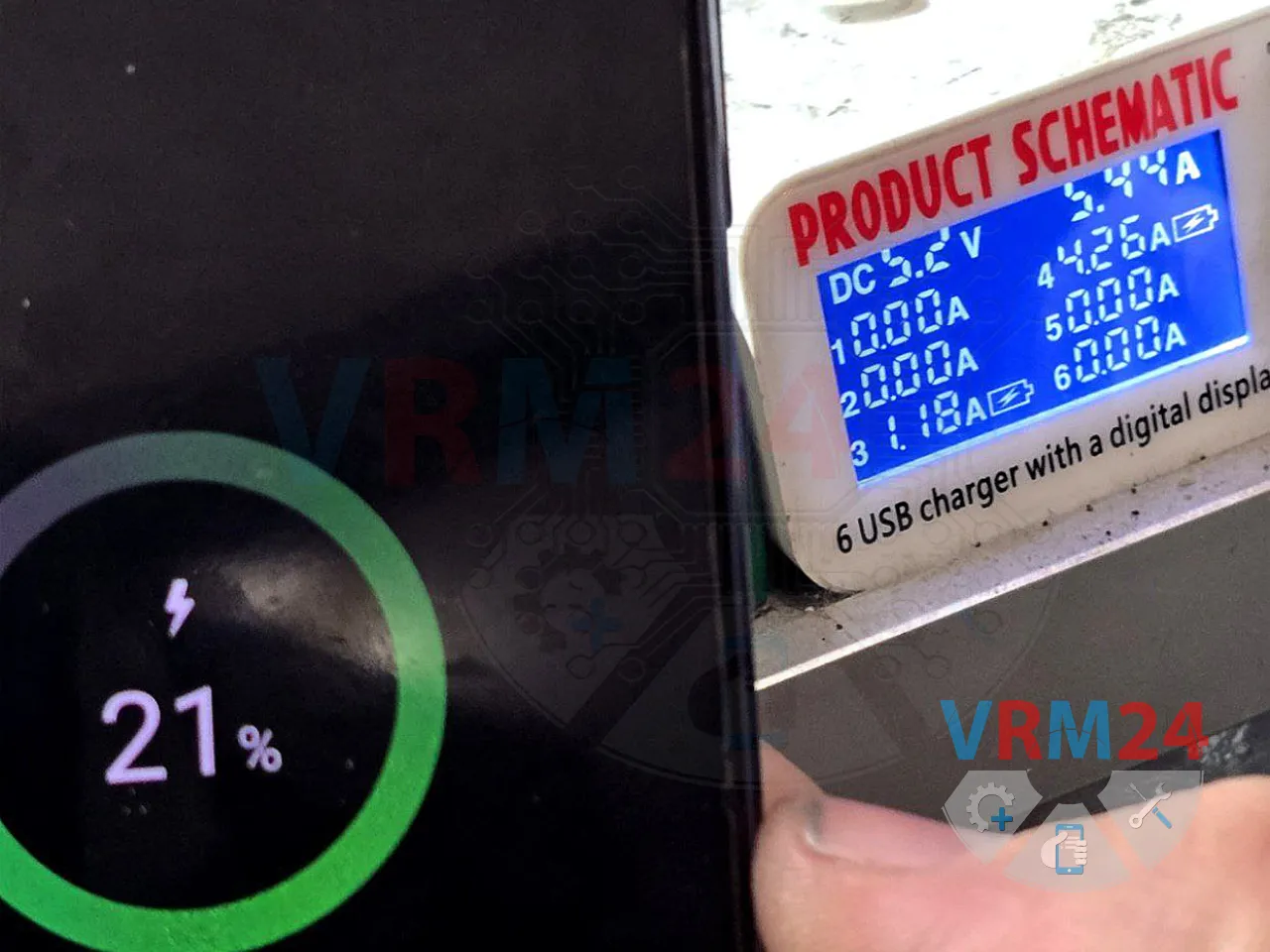

El medidor muestra que, al conectar un cargador común, el teléfono ahora consume 1.2A.
Verificamos los modos de carga rápida y súper rápida - todo funciona correctamente.
Después de comprobar las funciones principales del teléfono, podemos volver a armar el dispositivo.
Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
