Reparación del Control DJI RC331 No Enciende ni Carga

⚠️ Antes de iniciar el desmontaje, asegúrese de apagar el control remoto.

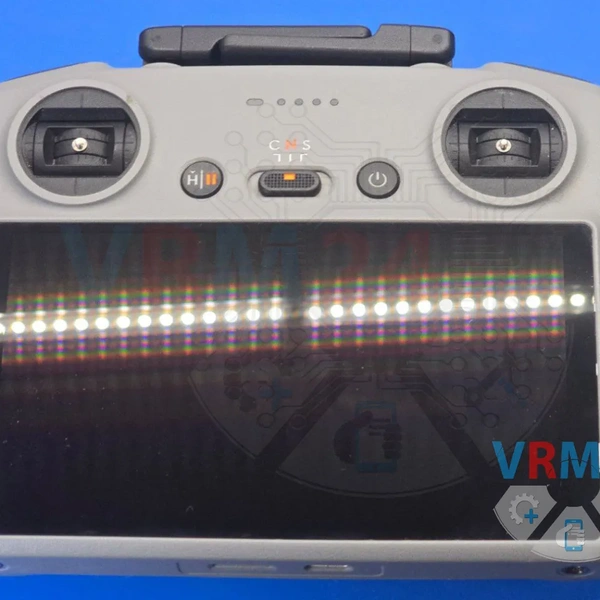

Recibí un control de drone DJI que no cargaba. Inmediatamente fue evidente que el conector del sistema Type-C estaba roto: el cable no se insertaba correctamente y la carga no funcionaba.

La reparación en sí es bastante sencilla, pero existen muchas variaciones de este tipo de conectores.

El desafío es encontrar el correcto, si es posible.

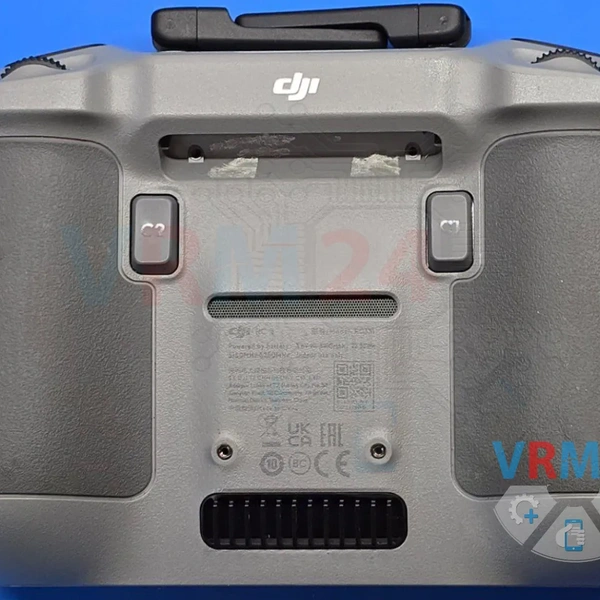

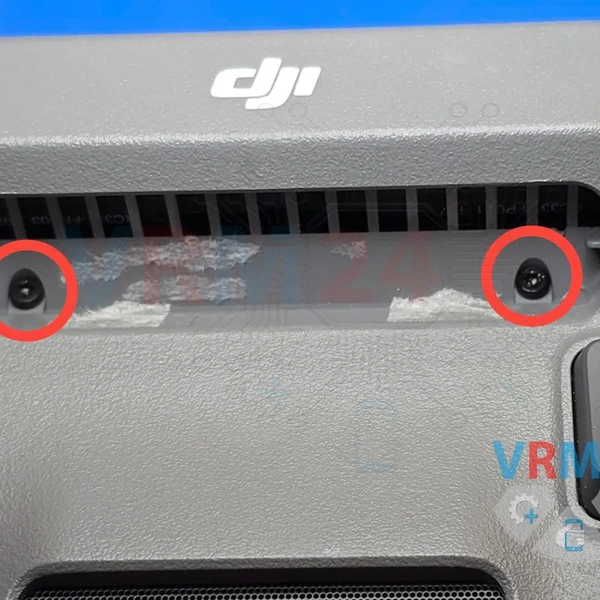

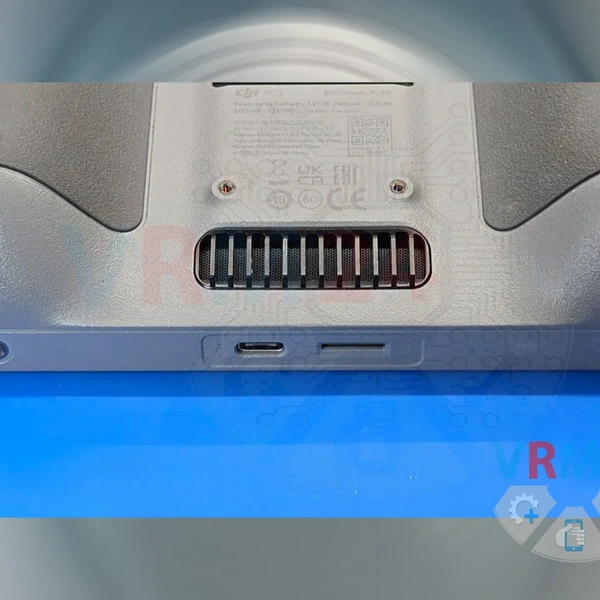

1️⃣ Desatornilla los dos tornillos Phillips en la parte inferior.

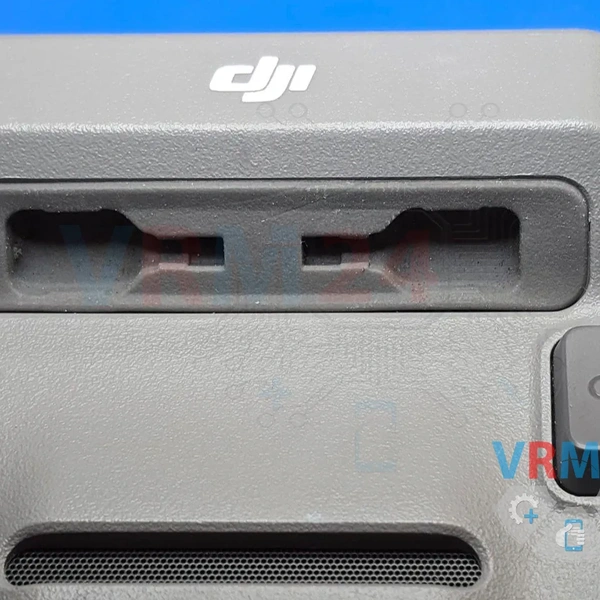

2️⃣ Retira la almohadilla de goma.

3️⃣ Desatornilla los dos tornillos hexagonales S2 debajo de la almohadilla.

4️⃣ Desengancha la cubierta trasera a lo largo de los bordes.

5️⃣ Levanta ligeramente la cubierta trasera y desconecta el cable plano de los botones.

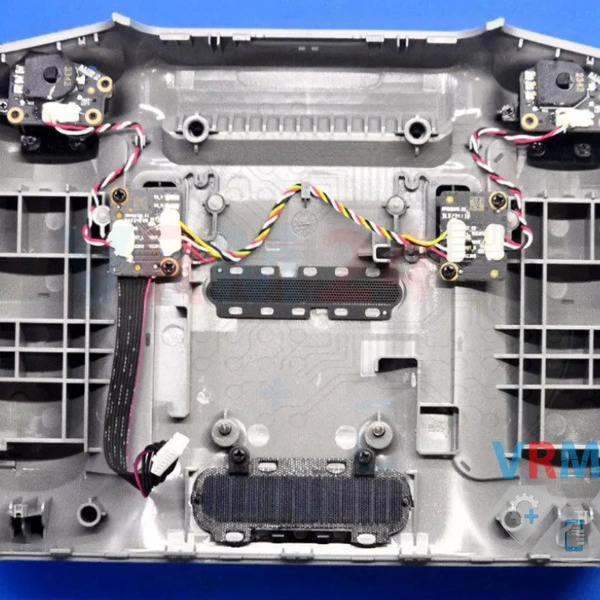

Foto de la parte trasera del control.

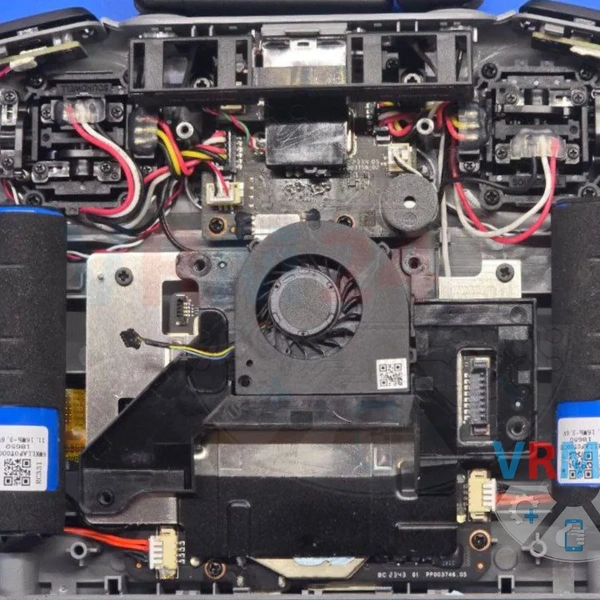

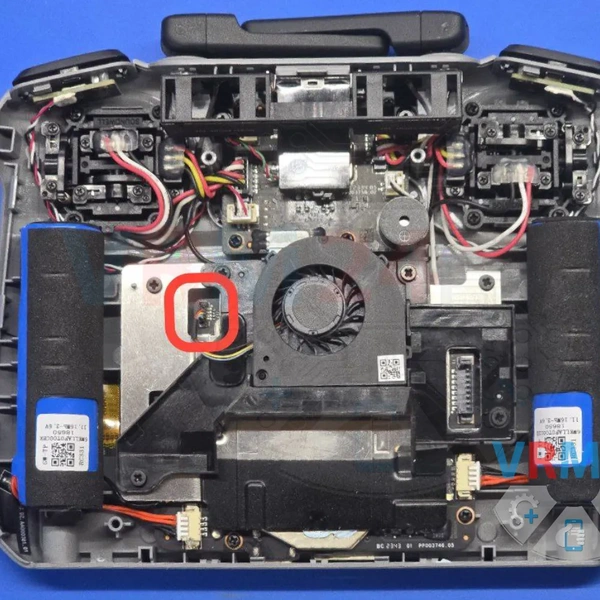

6️⃣ Desconecta el cable plano del ventilador de enfriamiento.

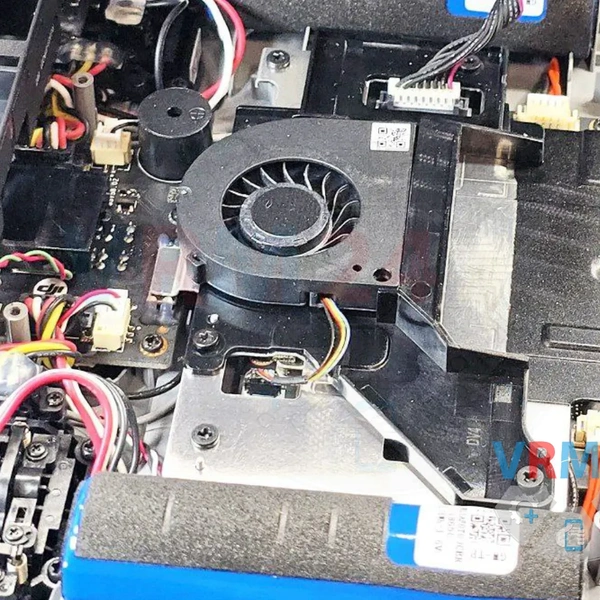

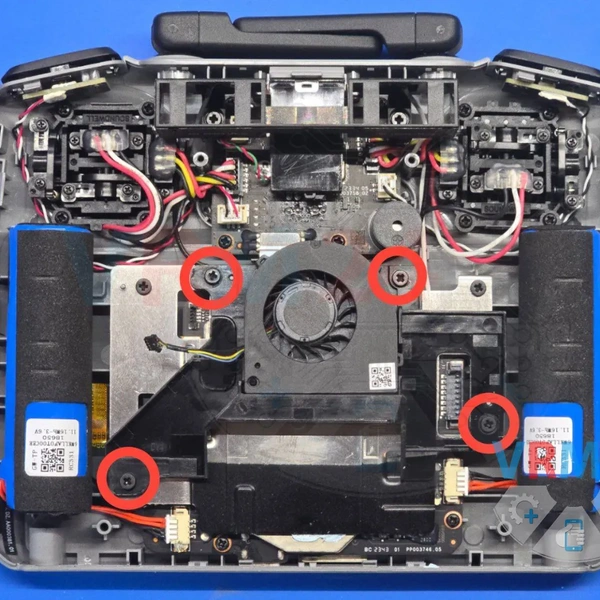

7️⃣ Desatornilla los cuatro tornillos Phillips.

8️⃣ Retira el sistema de enfriamiento.

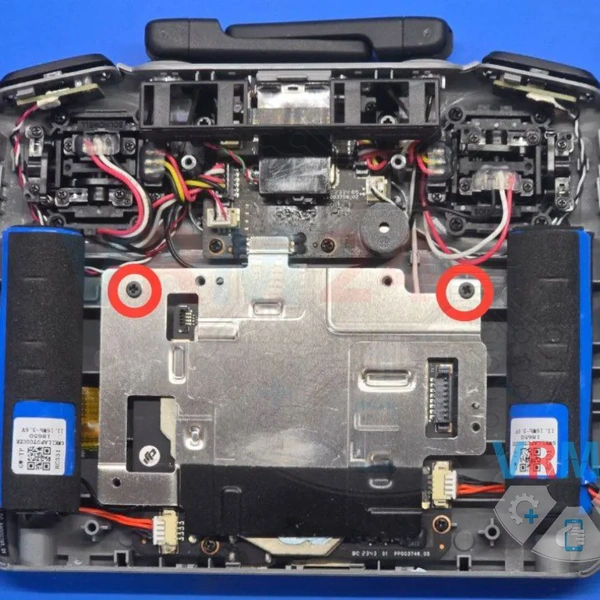

9️⃣ Desatornilla los dos tornillos Phillips y retira la placa de metal.

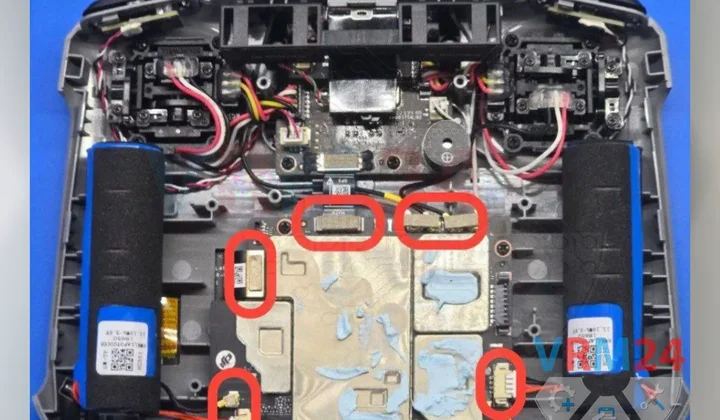

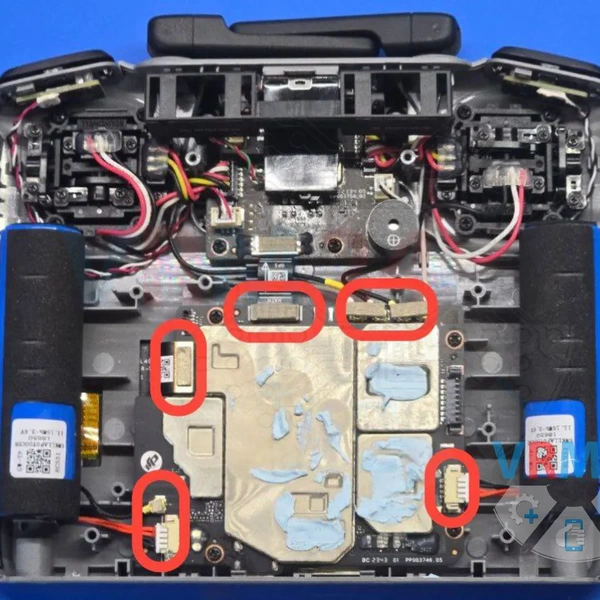

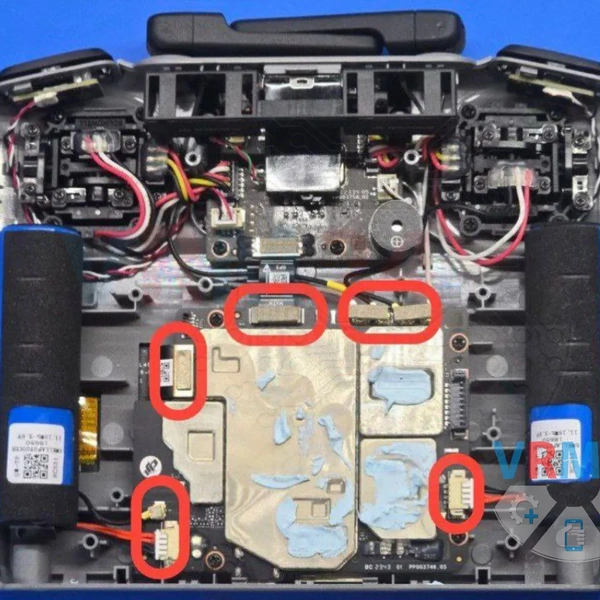

🔟 Desconecta los cables coaxiales, los conectores de la batería y los cables planos del módulo de pantalla.

Desatornilla los tornillos Phillips y retira la placa principal.

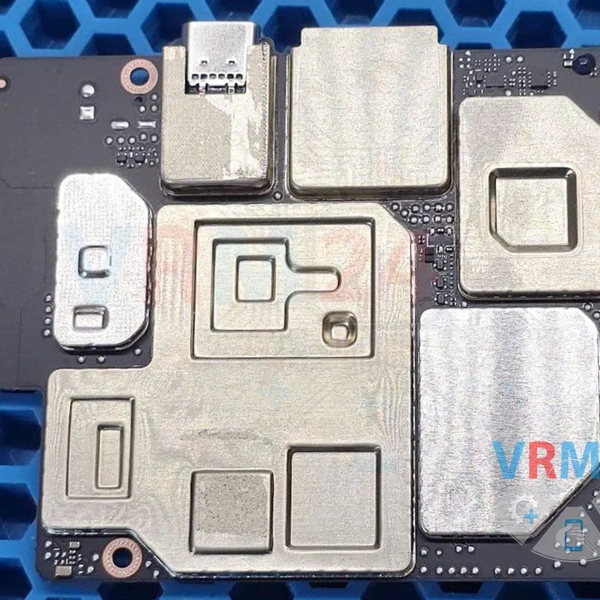

Fotos de ambos lados de la placa principal.

1️⃣1️⃣ Desolda el conector del sistema dañado.

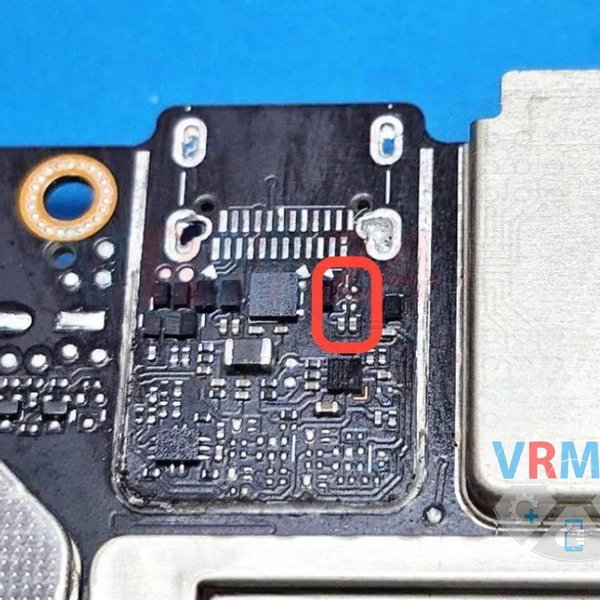

1️⃣2️⃣ Cuando el conector se dañó, la parte interna fue empujada hacia adentro, rompiendo un filtro y arrancando un contacto debajo de él.

Reparamos los contactos usando un pequeño alambre de cobre.

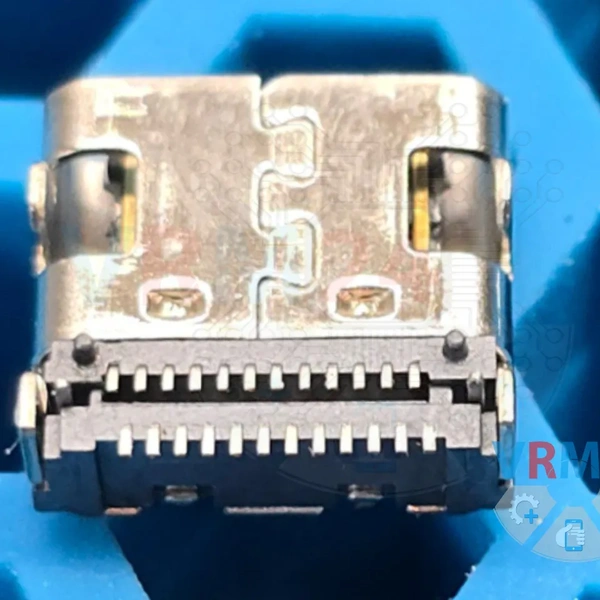

Resulta que teníamos un conector compatible en stock—¡es de un altavoz Yandex Station! 😊

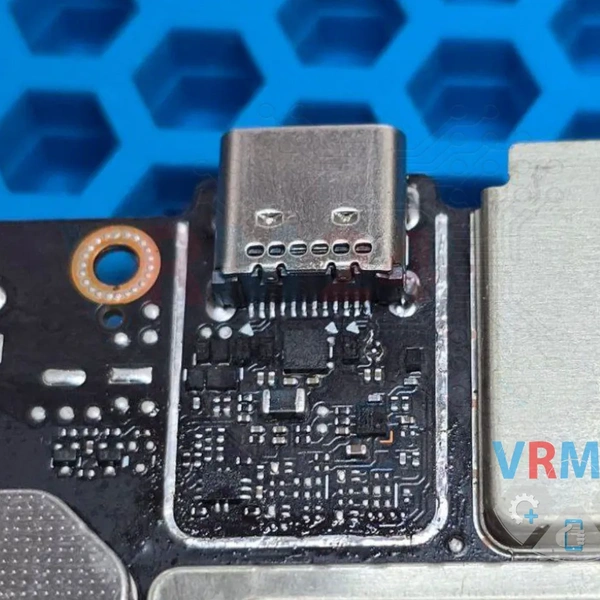

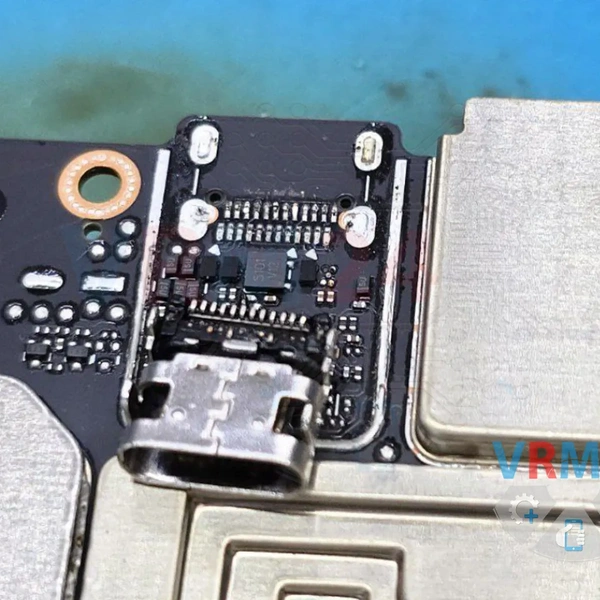

1️⃣3️⃣ Instala el nuevo conector y vuelve a soldar la protección de metal en su lugar.

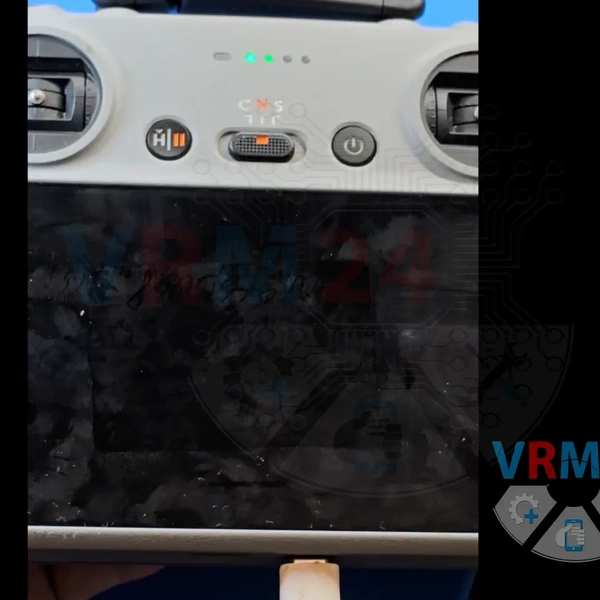

Conecta el cable de carga y prueba el dispositivo. El control ahora está cargando y funciona completamente 👌
