🛠 Dificultad: 🟢🟡⚪️
⏰️ Tiempo de reparación: 60 minutos
Hoy llegó un Samsung S22 al taller con una historia poco común: tras conectarlo a un power bank para cargarlo, el teléfono se apagó de repente y comenzó a oler a quemado.
Es la primera vez que nos pasa algo así; cuesta creer que el daño ocurrió simplemente al cargar con un power bank 🫢
La reparación comienza como siempre: el diagnóstico empieza desmontando el smartphone.

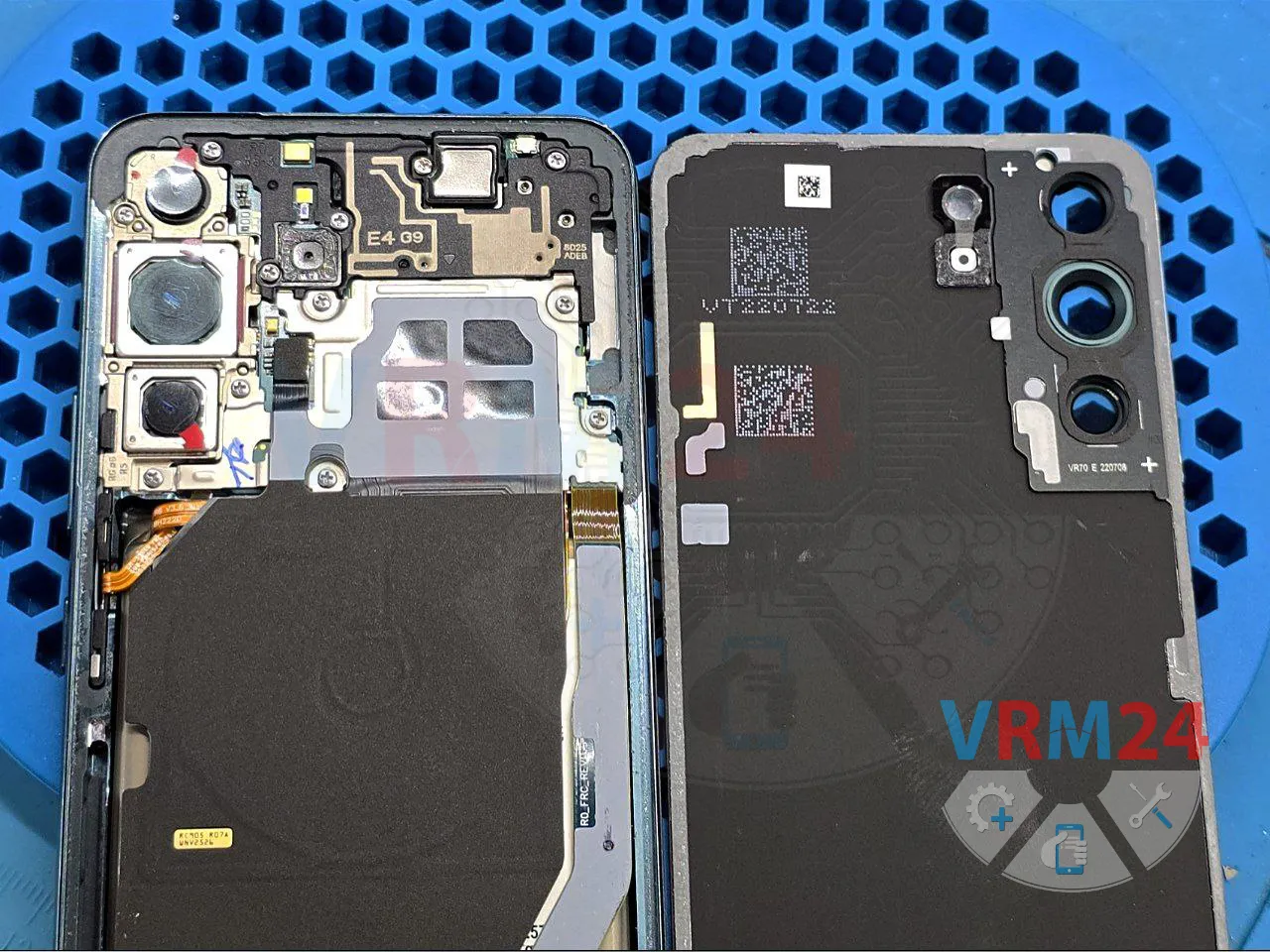

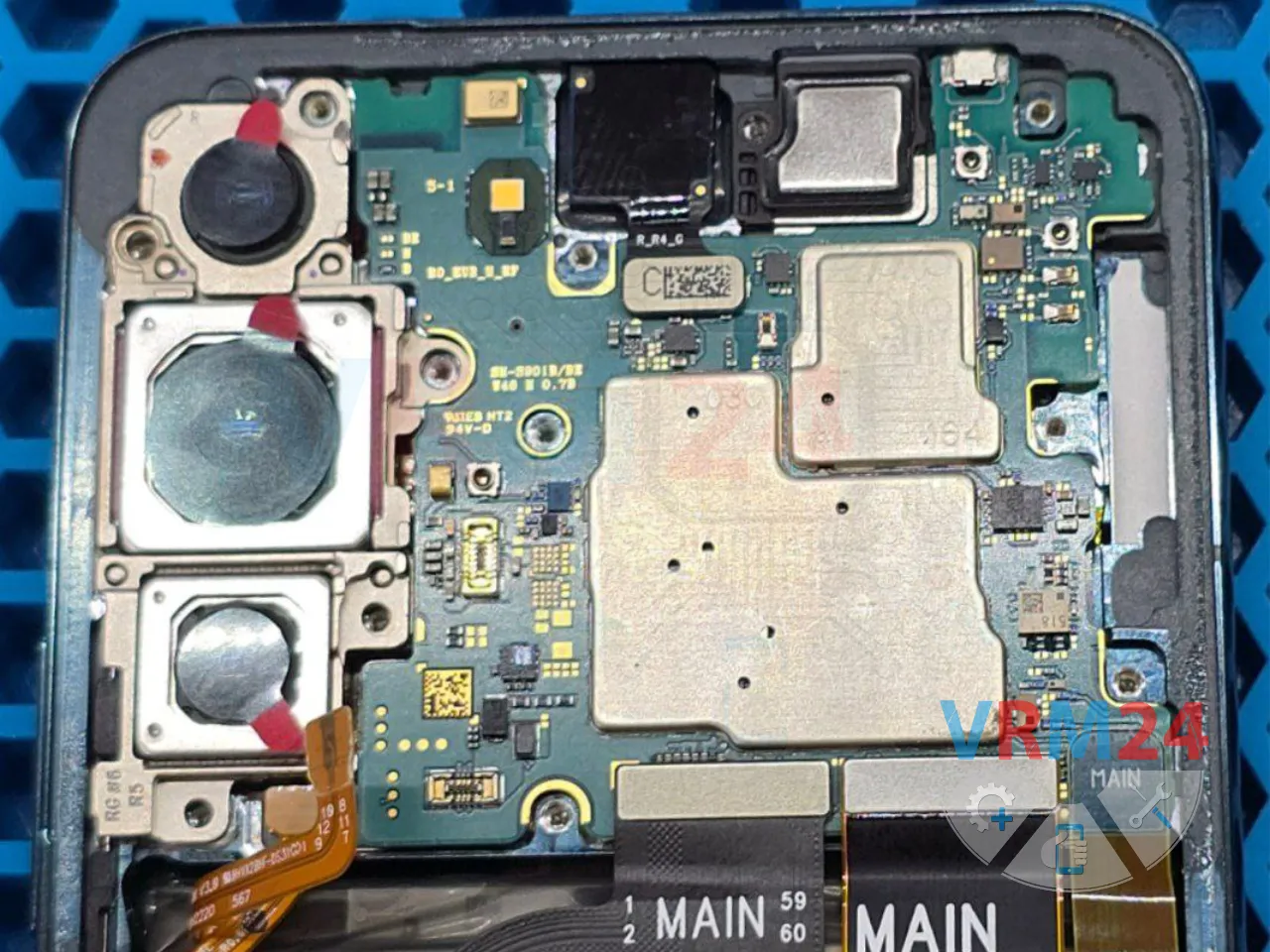

Calentamos y despegamos la tapa trasera, retiramos los tornillos y desconectamos la batería.

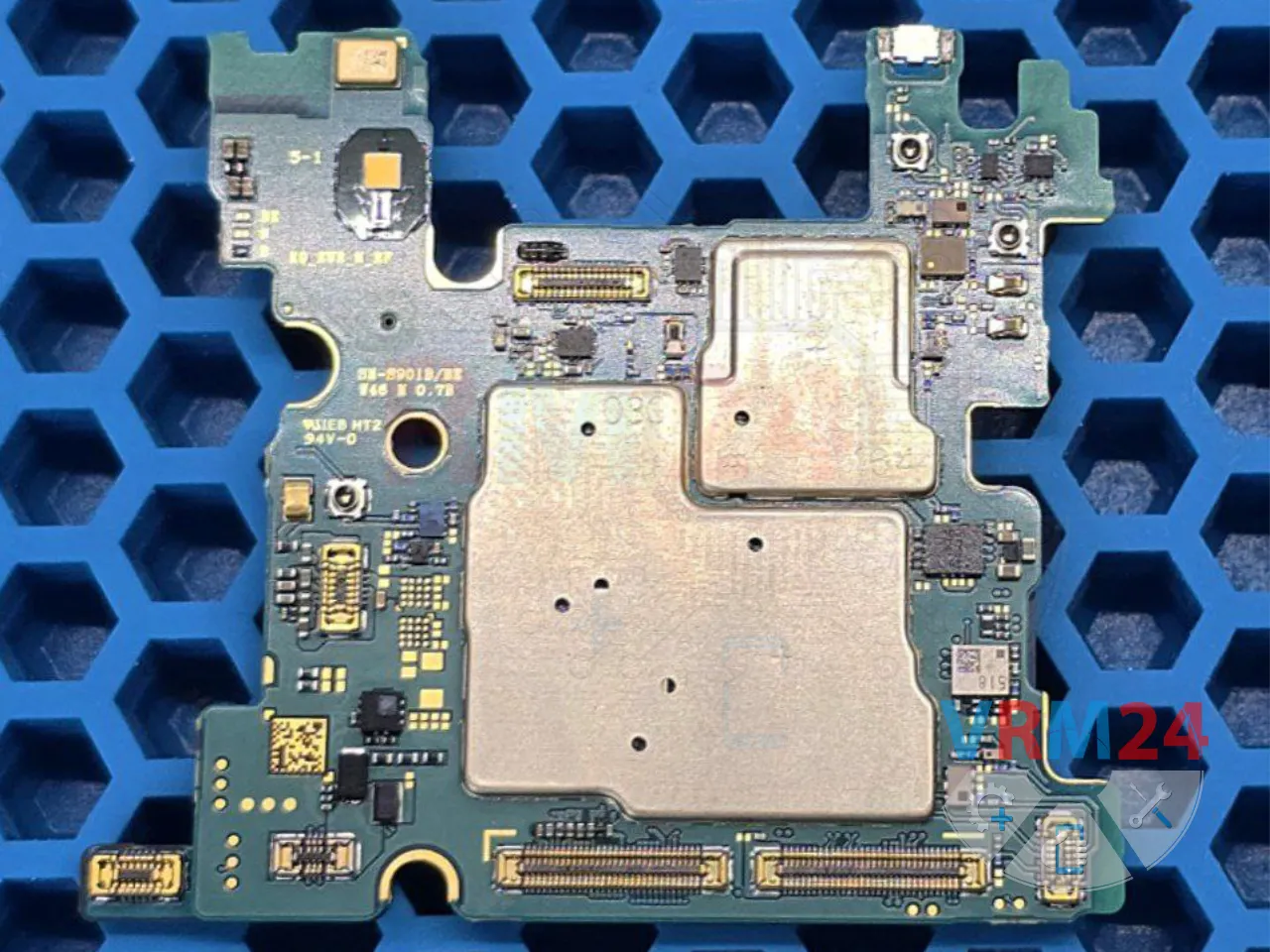

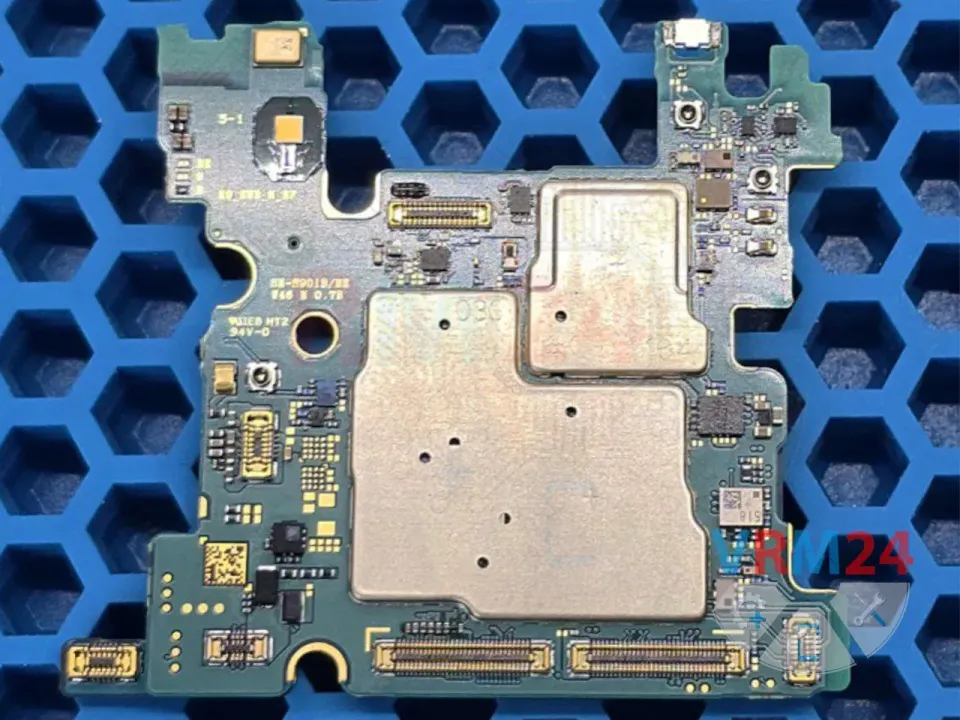

Retiramos la placa base y la conectamos a una fuente de alimentación de laboratorio para su comprobación.

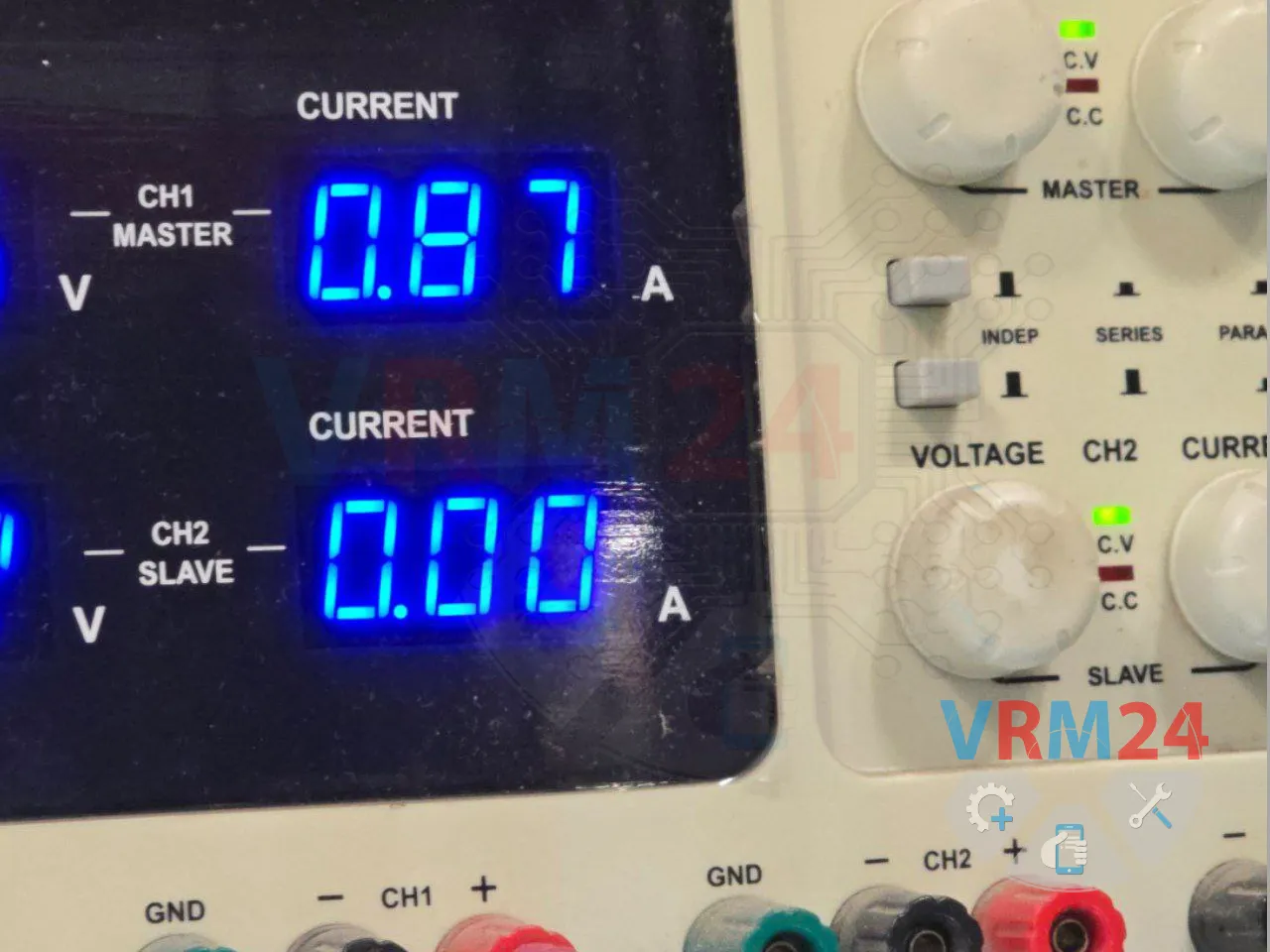

En la fuente observamos un consumo en vacío de aproximadamente 0.9A, y la placa se calienta notablemente.

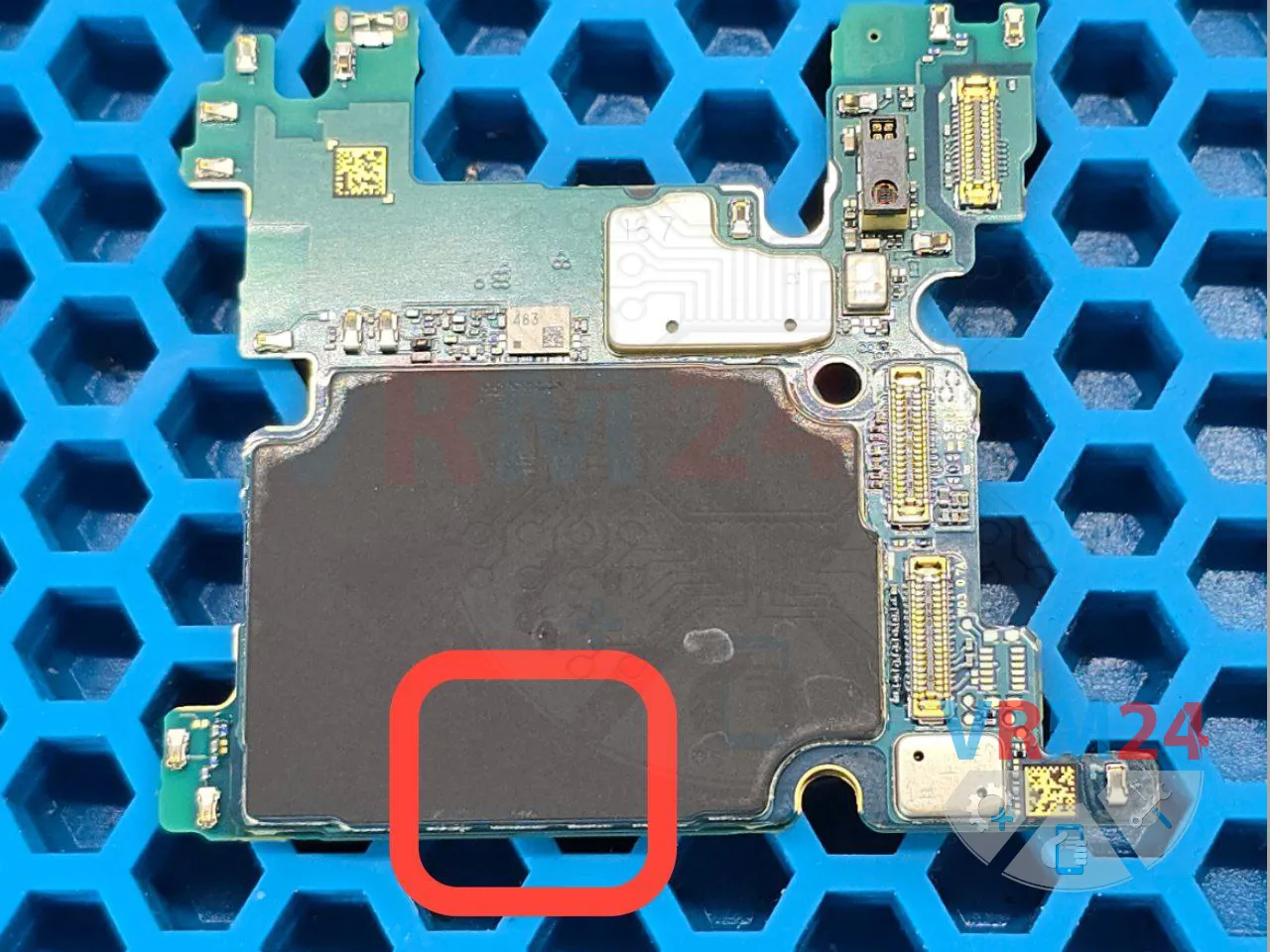

La fuente del calor está en la parte trasera inferior de la placa base.

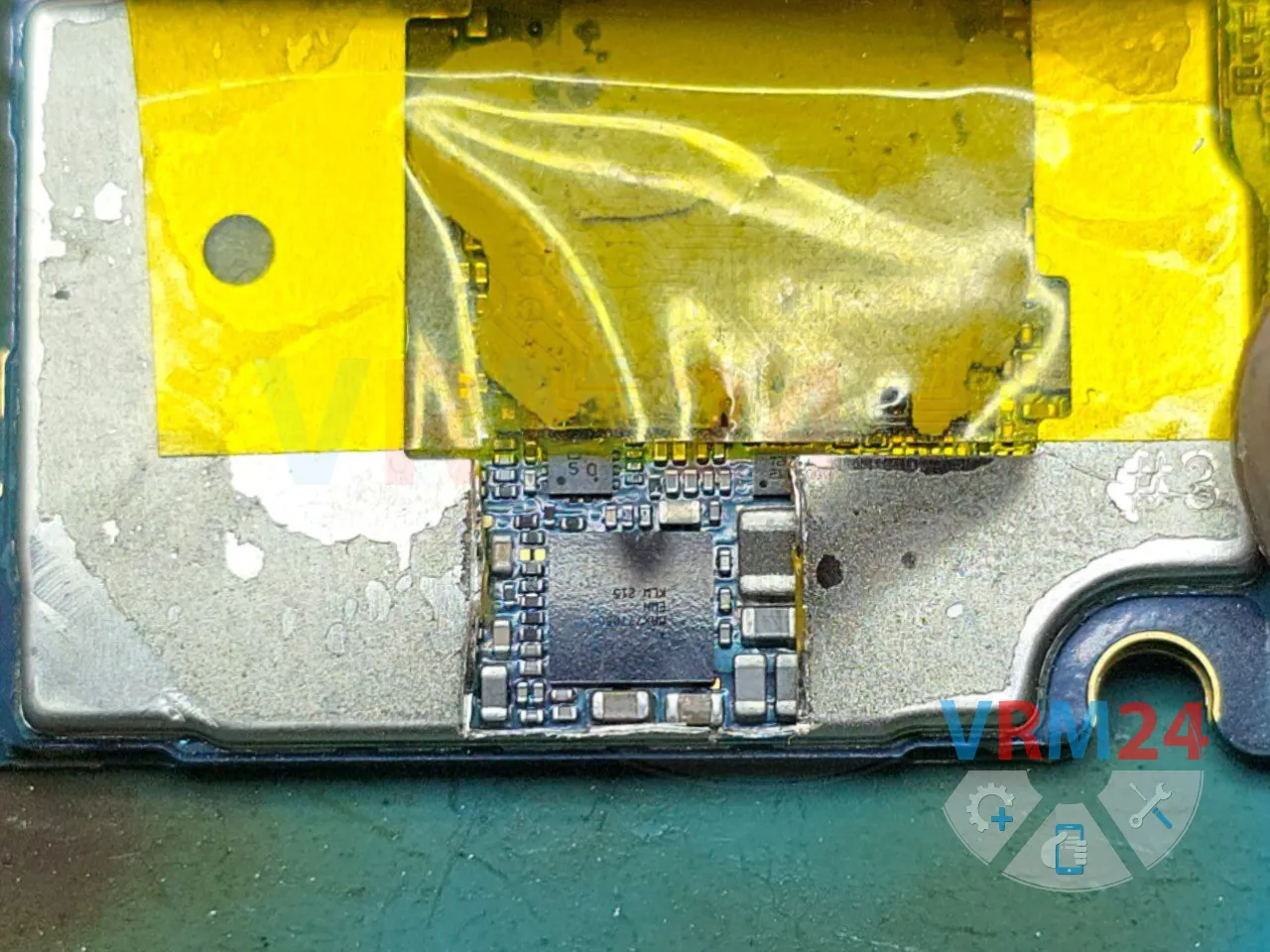

Cortamos con cuidado una parte del escudo metálico y vemos claramente un controlador de energía quemado – MAX77705C.
Este IC de gestión de energía se ha utilizado desde la serie Galaxy S10, y se puede encontrar en placas de modelos como:
Samsung G970 / G973 / G975 / G980 / G985 / G991 – Galaxy S10e / S10 / S10+ / S20 / S20+ / S21 / S21+ / S22 / S22+, etc.

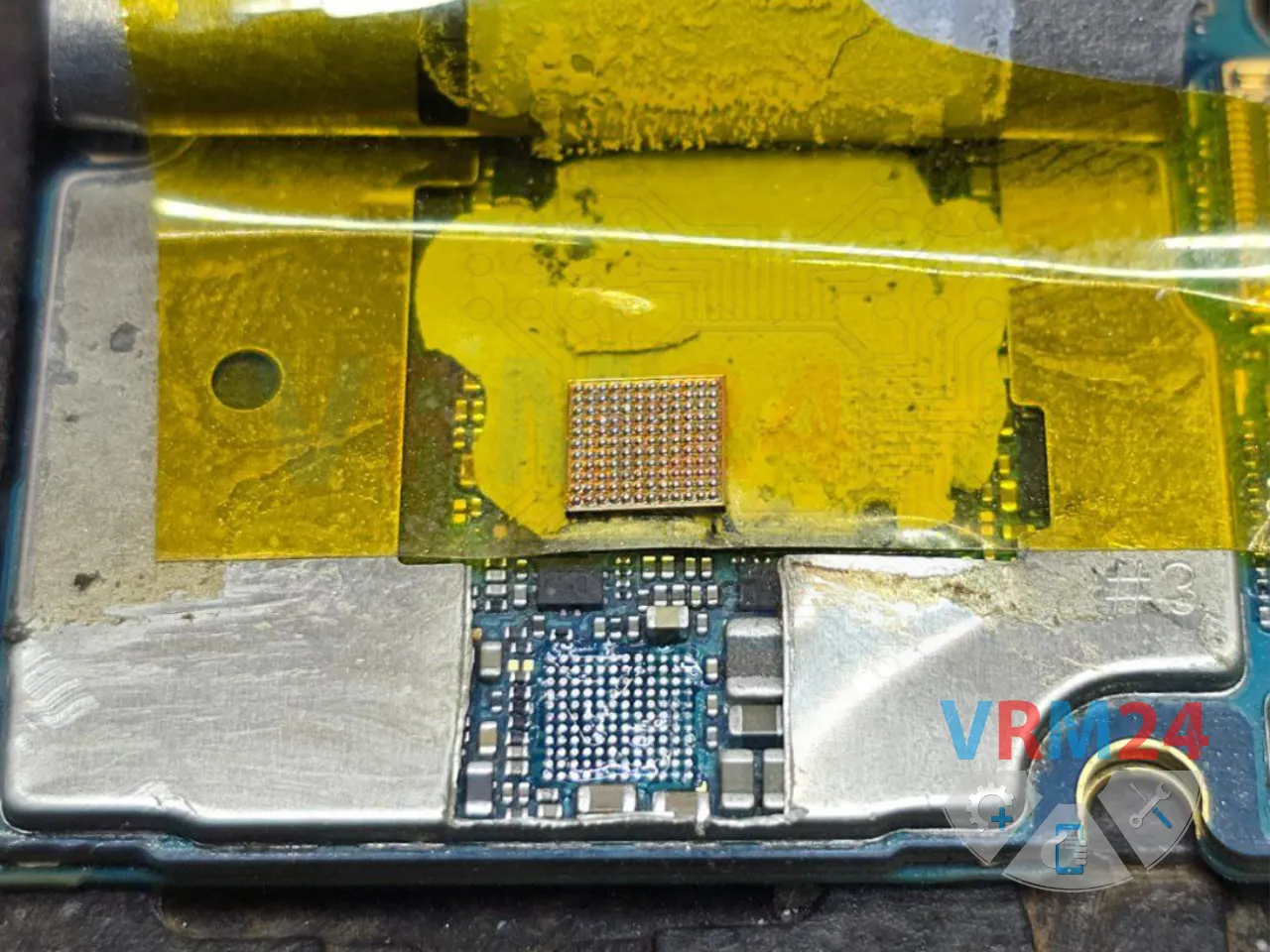

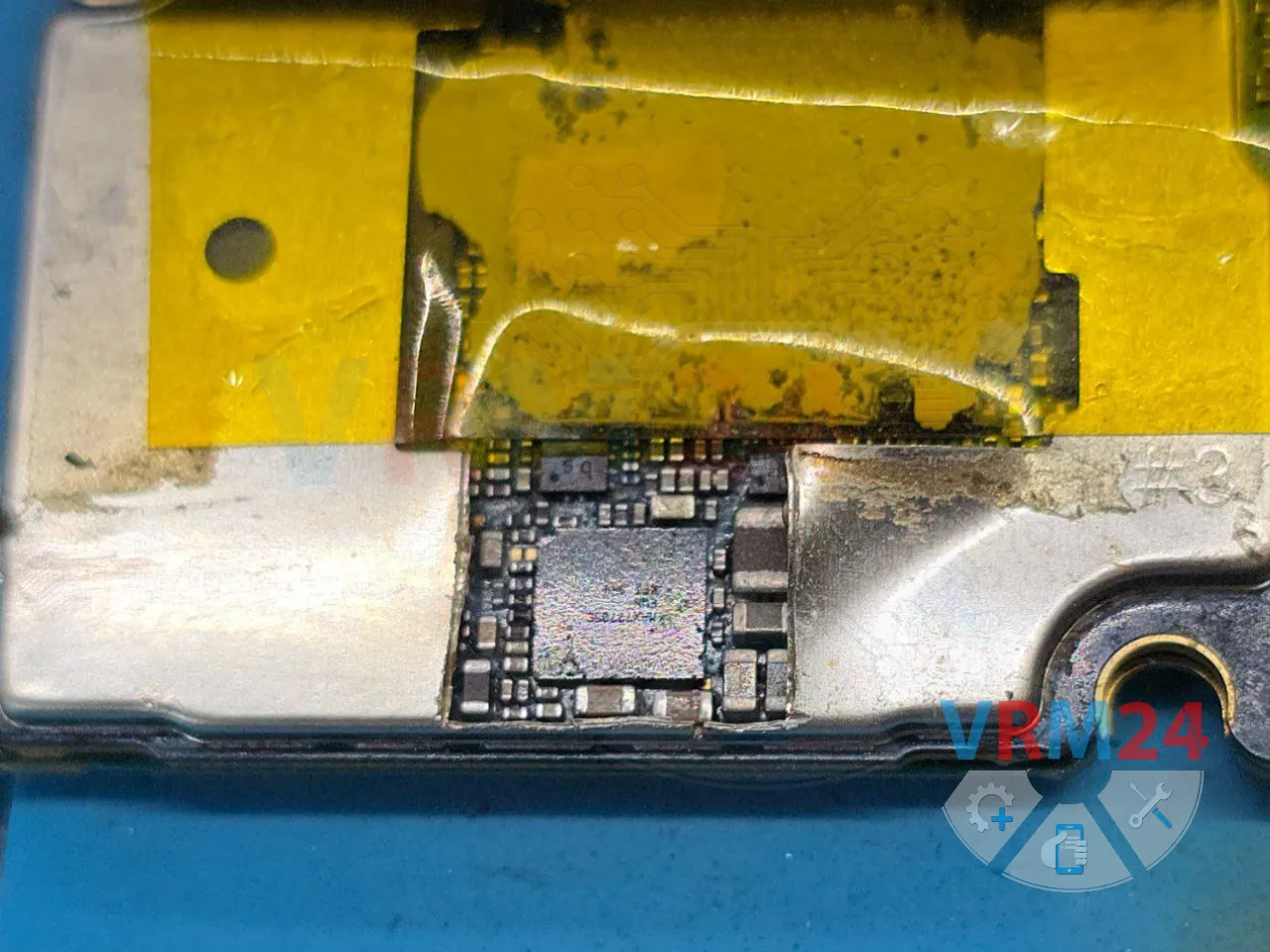

Con la estación de soldadura retiramos el IC quemado, preparamos el nuevo chip y lo instalamos.
Comprobamos el consumo en la placa y la respuesta al botón de encendido. Todo correcto.

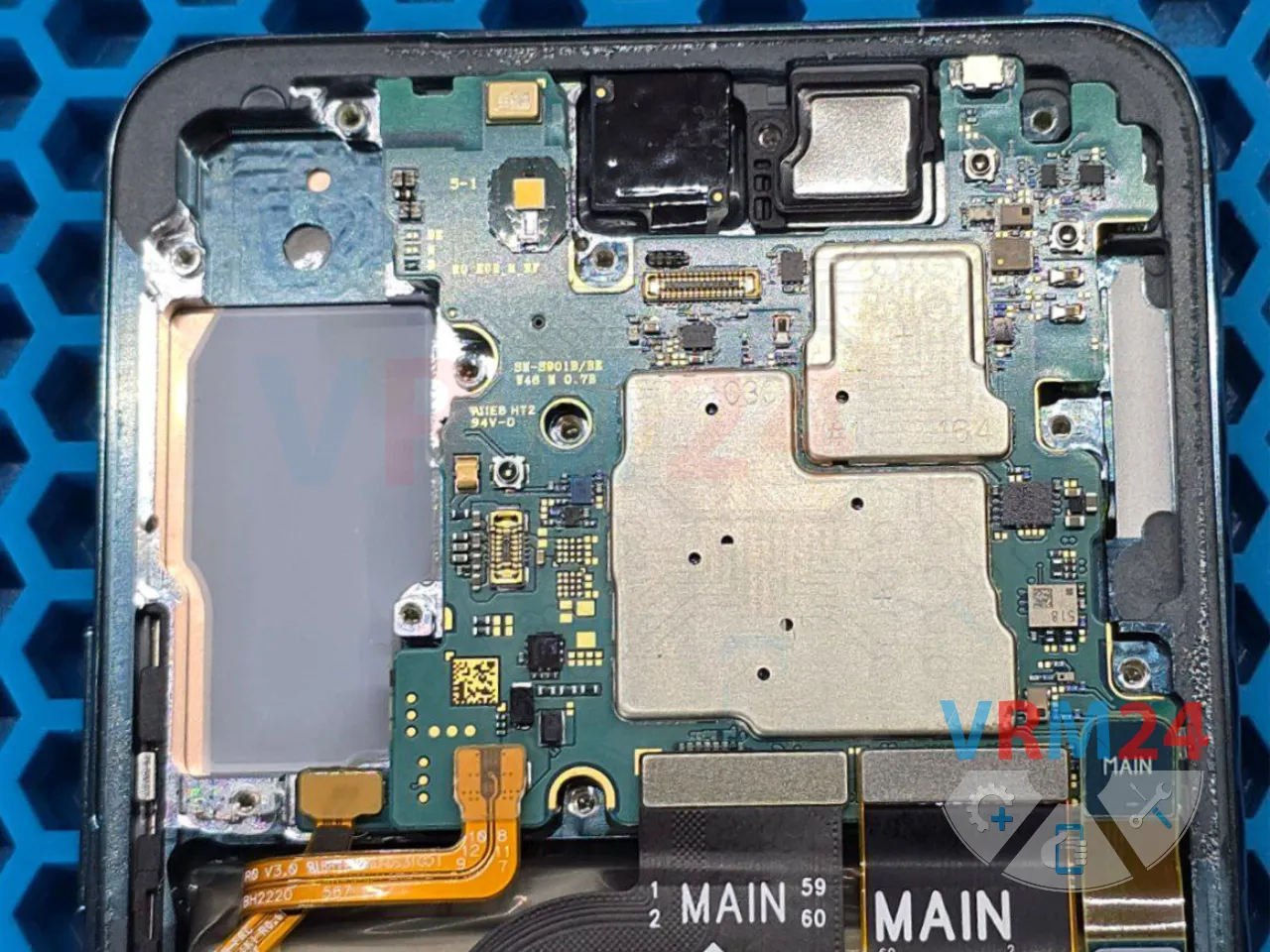

Colocamos la placa base nuevamente en el chasis del teléfono para hacer pruebas.

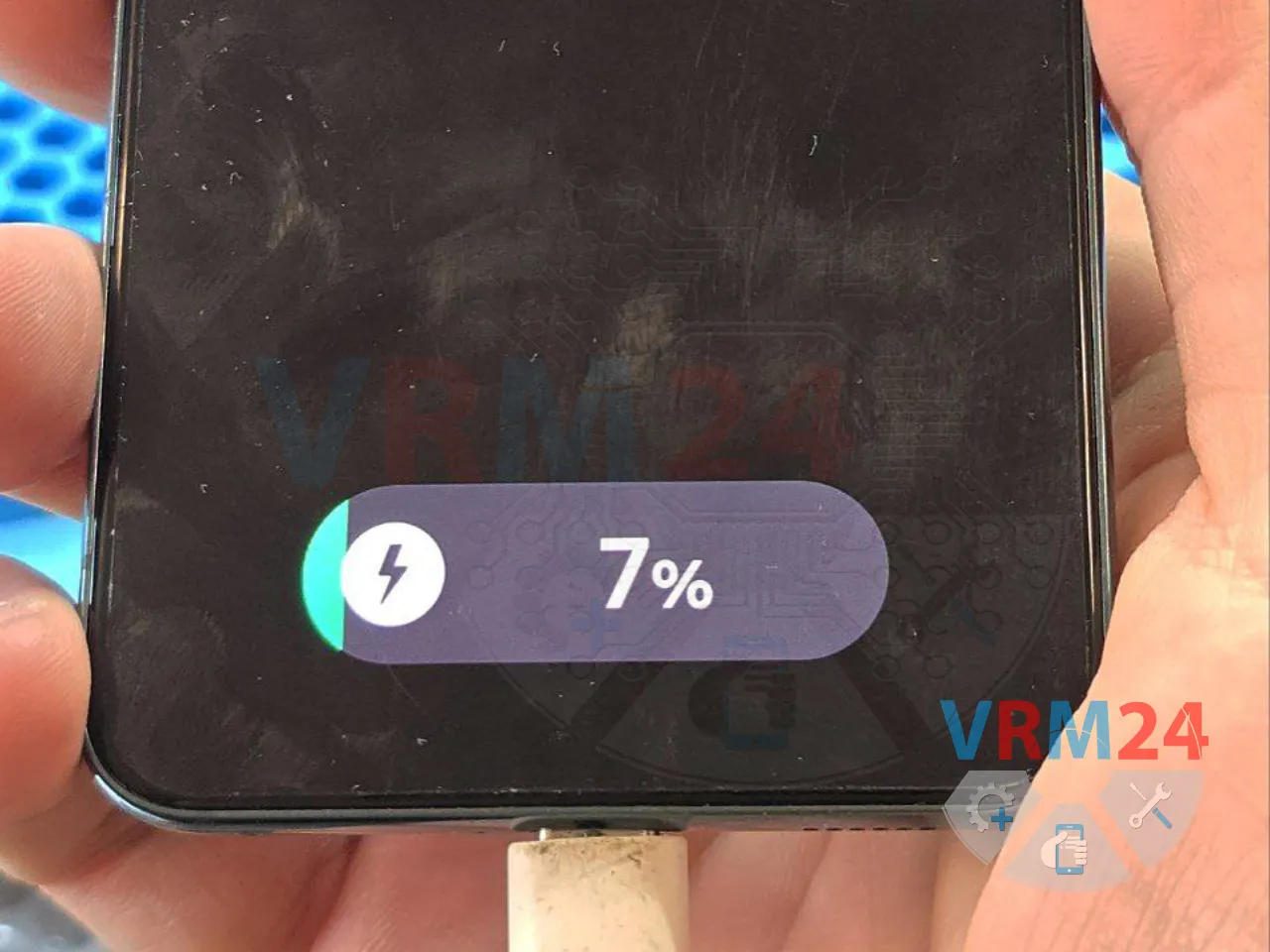

El smartphone enciende y comienza a cargar normalmente.

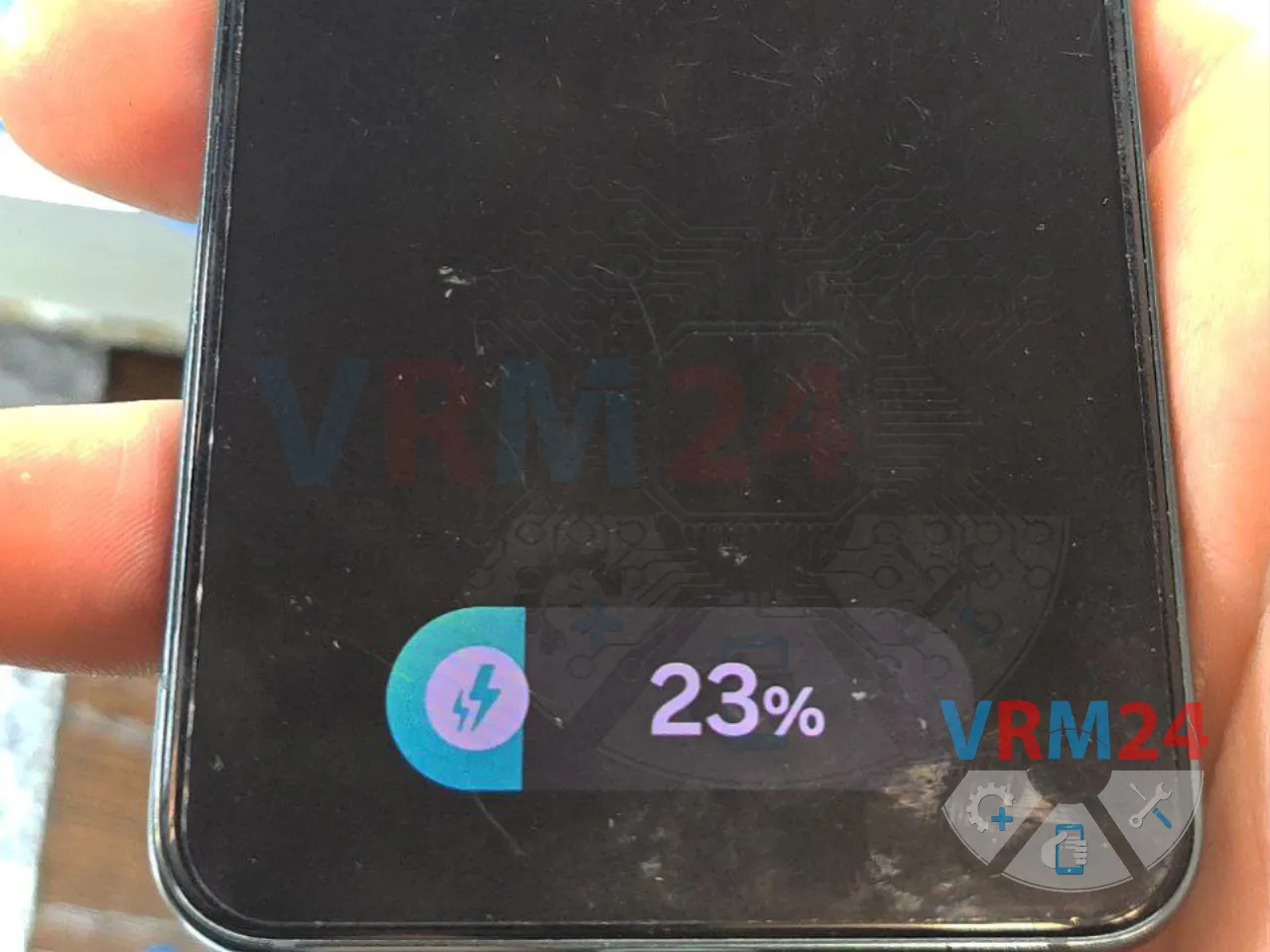

También probamos la carga rápida, y funciona sin problemas.
El teléfono ya se puede ensamblar y entregar al cliente 🙃
Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
