🛠 Dificultad: 🟢🟡🔴
⏰ Tiempo de reparación: ~2 horas

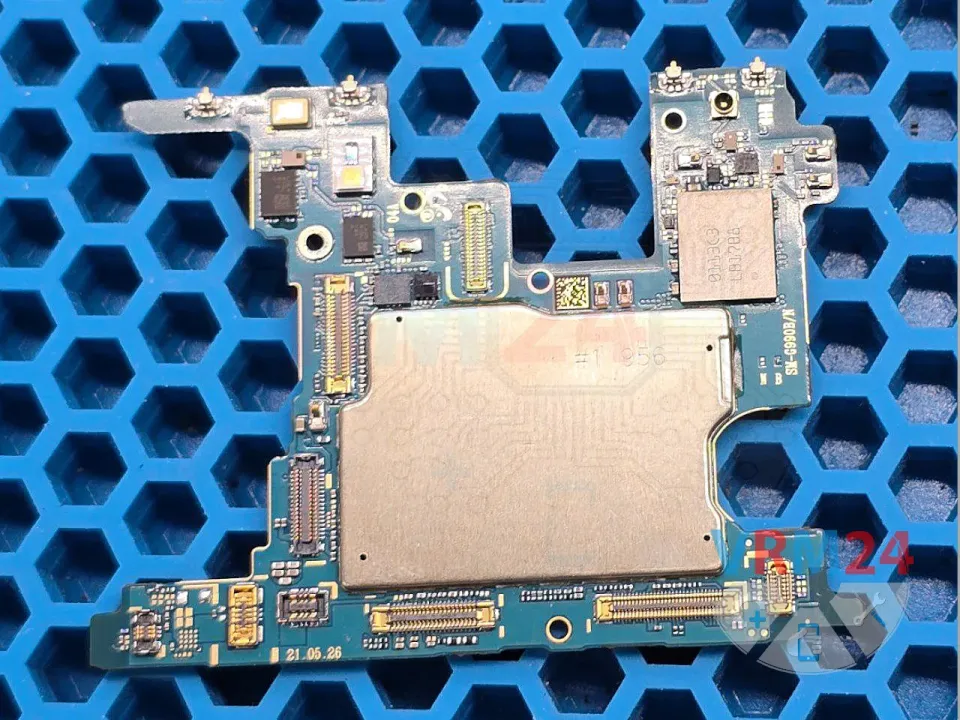

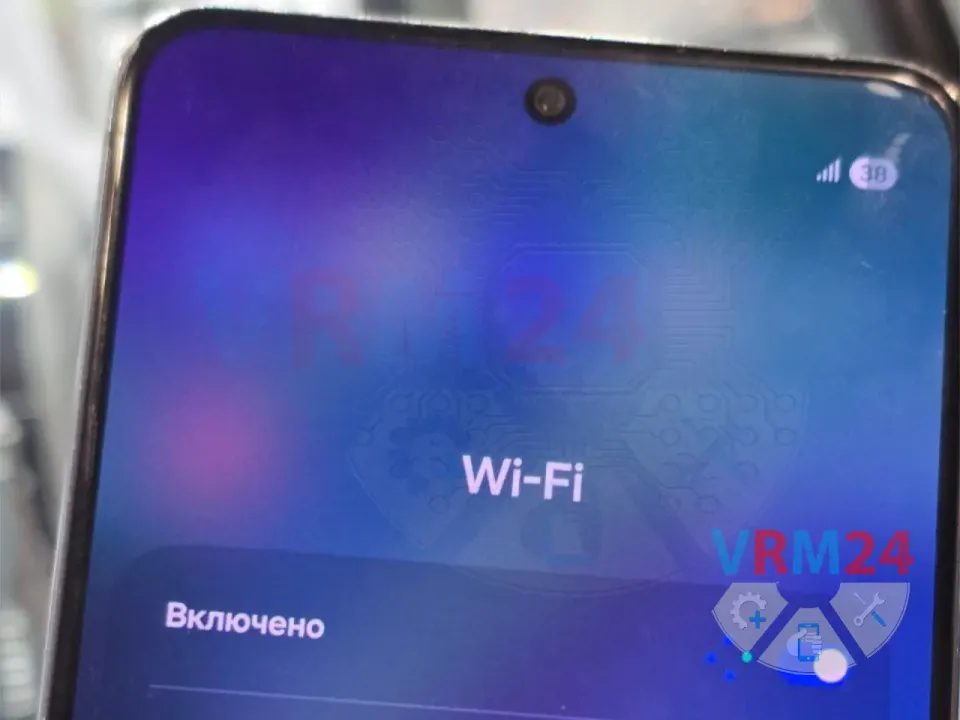

Hoy nos llegó nuevamente un Samsung S21 FE con el problema de que el Wi-Fi y el Bluetooth no funcionan.
Según nuestra experiencia, esperábamos inicialmente que todo se solucionara como de costumbre con la re-soldadura del chip, ¡lo cual hicimos primero!
Y de hecho, después del reemplazo, Wi-Fi y Bluetooth funcionaron, pero hubo un detalle: los auriculares reproducían los sonidos del sistema, pero la música o el audio de YouTube no funcionaban.
Sospechamos que podría haber un defecto en el propio módulo Wi-Fi, por lo que reemplazamos varios módulos para probar.
Después de estos reemplazos, el Bluetooth aún no funcionaba, ¡y además el Wi-Fi dejó de funcionar por completo! 😂
Surgió una nueva hipótesis: lo más probable es que haya una ruptura en las pistas que van al chip en la segunda capa, lo cual ocurre frecuentemente en las placas de este modelo después de un impacto físico.

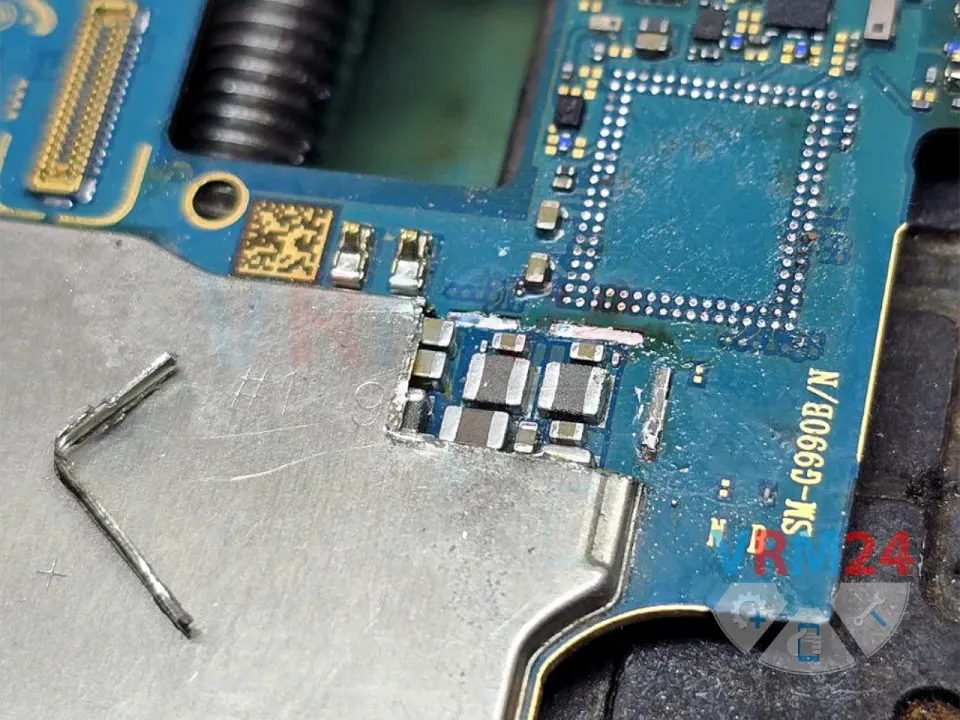

Para la reparación, retiramos/cortamos parte del marco metálico de la esquina y comenzamos a remover la primera capa de la placa.

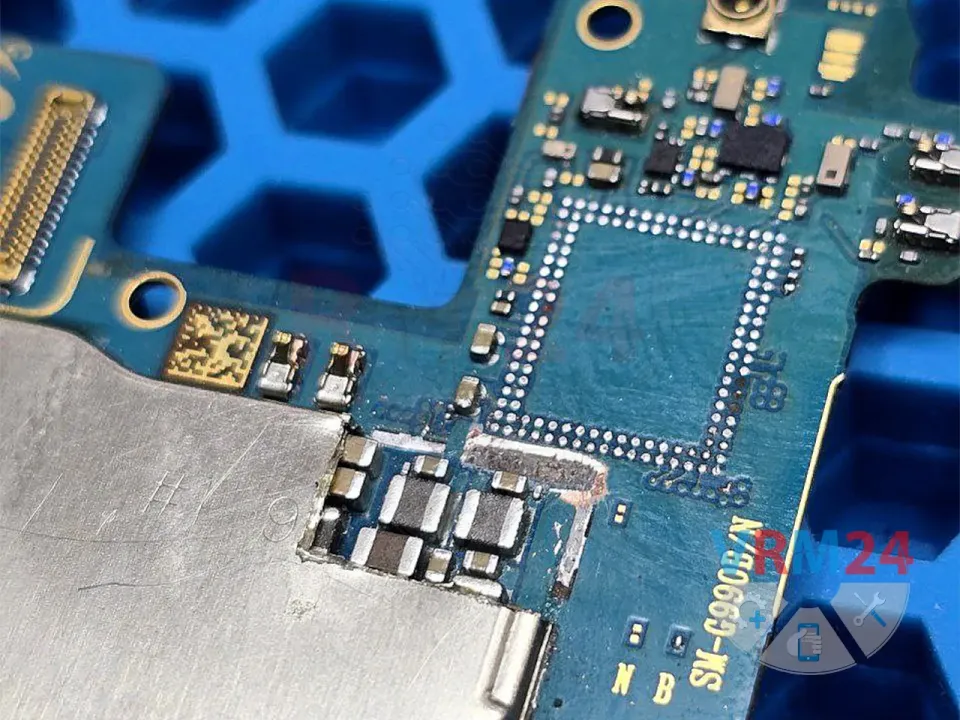

Retiramos la capa de fibra hasta llegar a la segunda capa, donde se encuentran las pistas necesarias.

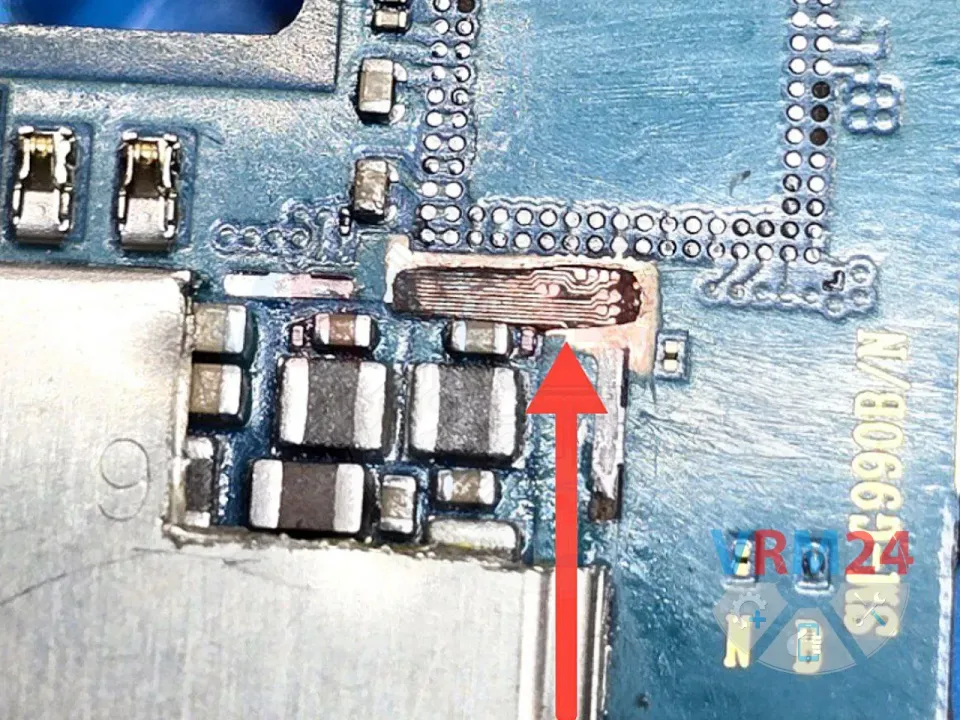

En el lugar indicado por la flecha, bajo el microscopio, se ve una ruptura en cuatro pistas.

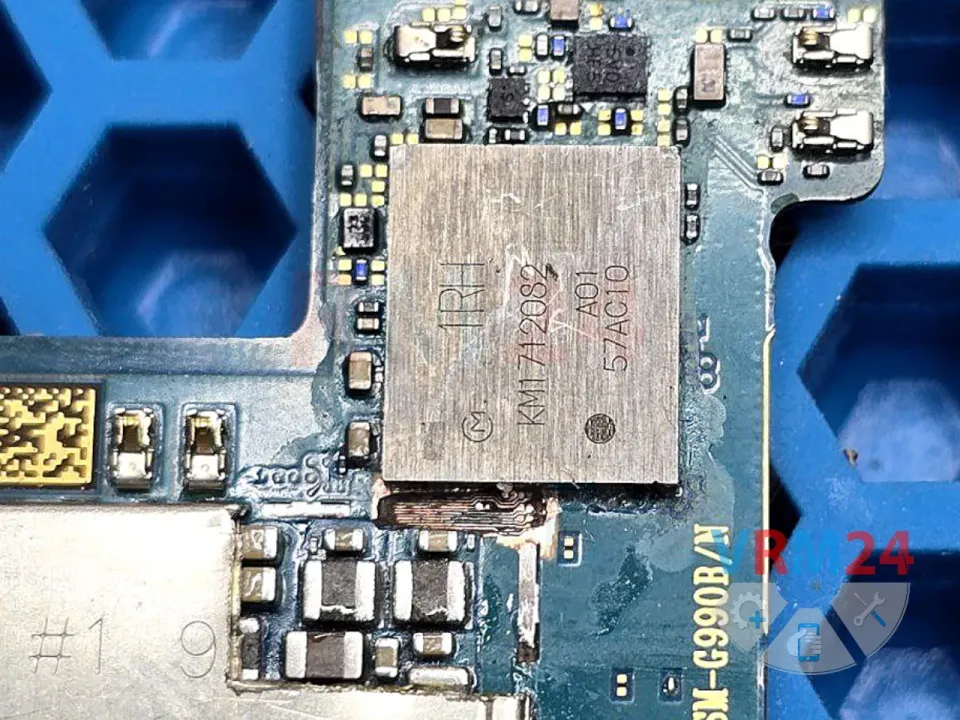

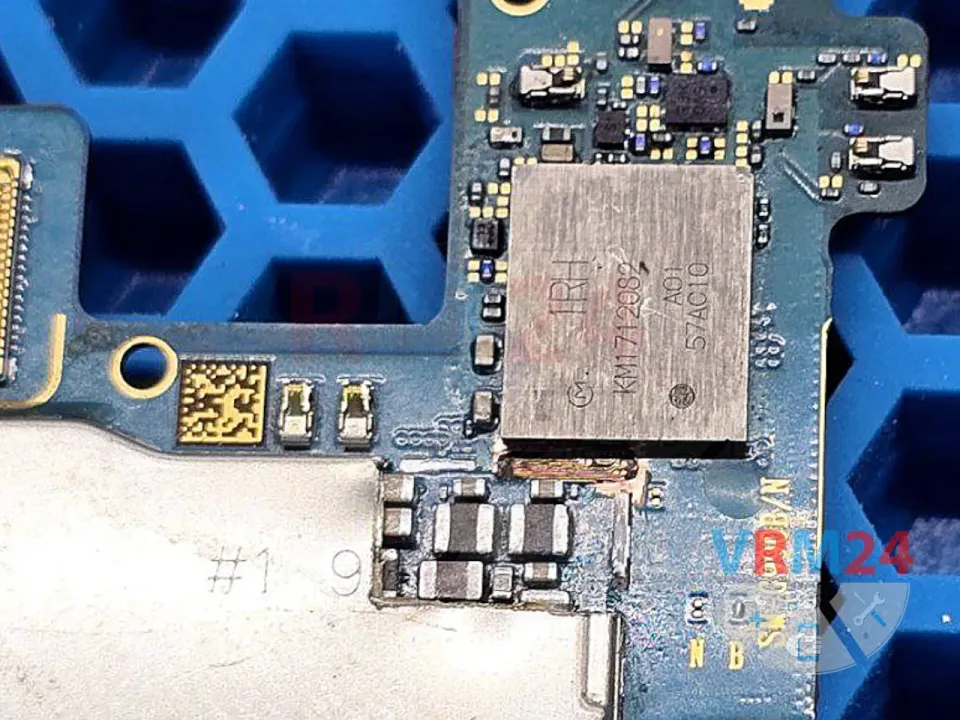

Antes de restaurar las pistas, colocamos el módulo de Wi-Fi y Bluetooth de nuevo en su lugar sobre la placa ☝️

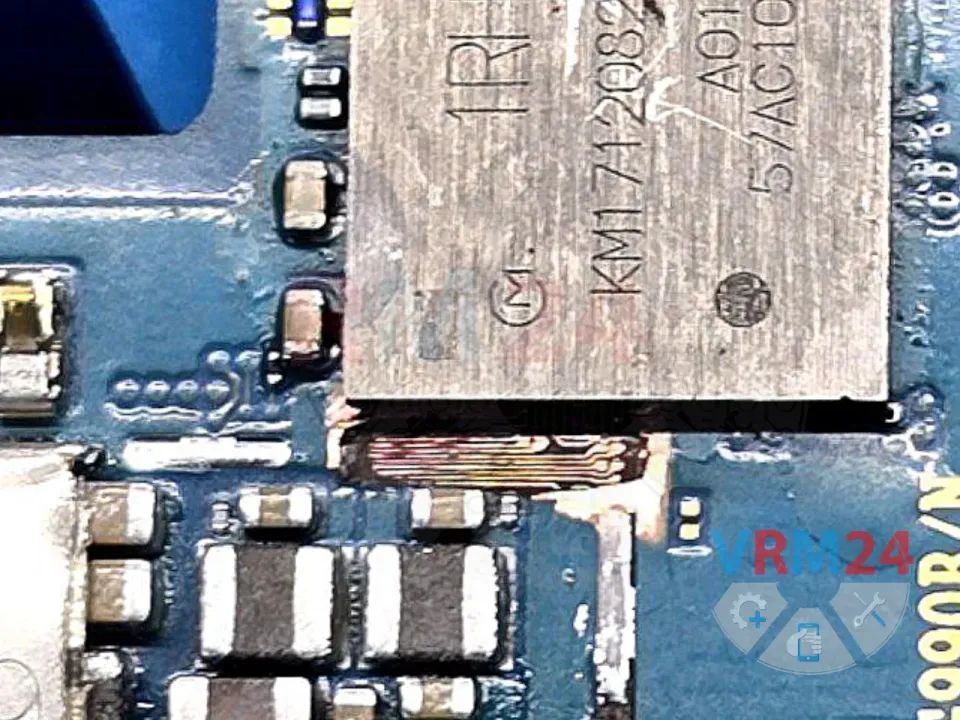

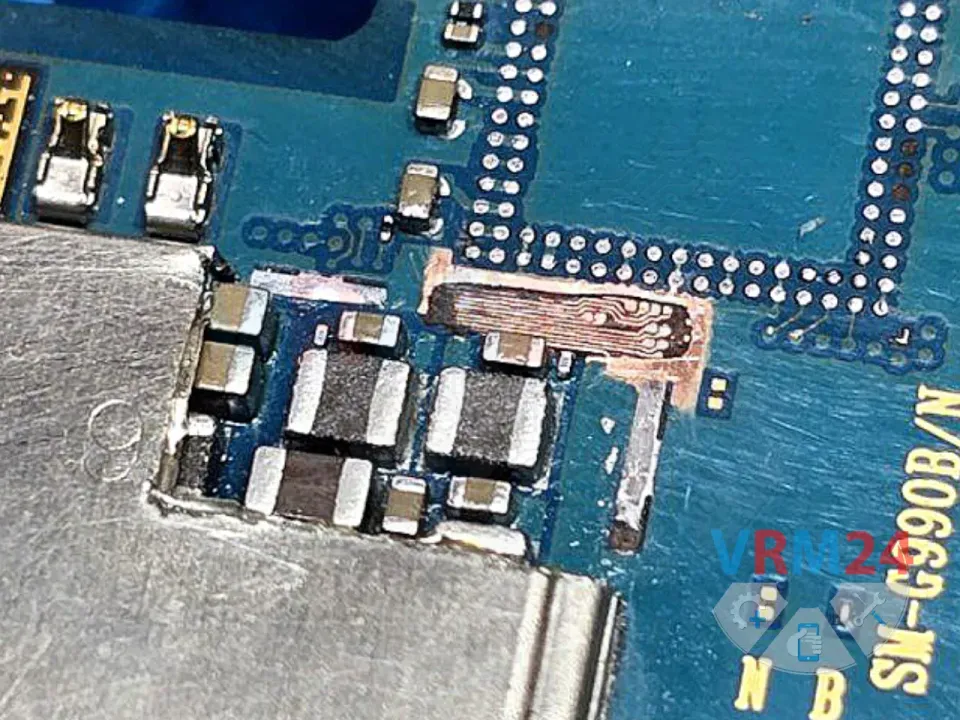

Con un alambre de cobre fino, restauramos/conectamos cuidadosamente las pistas dañadas.

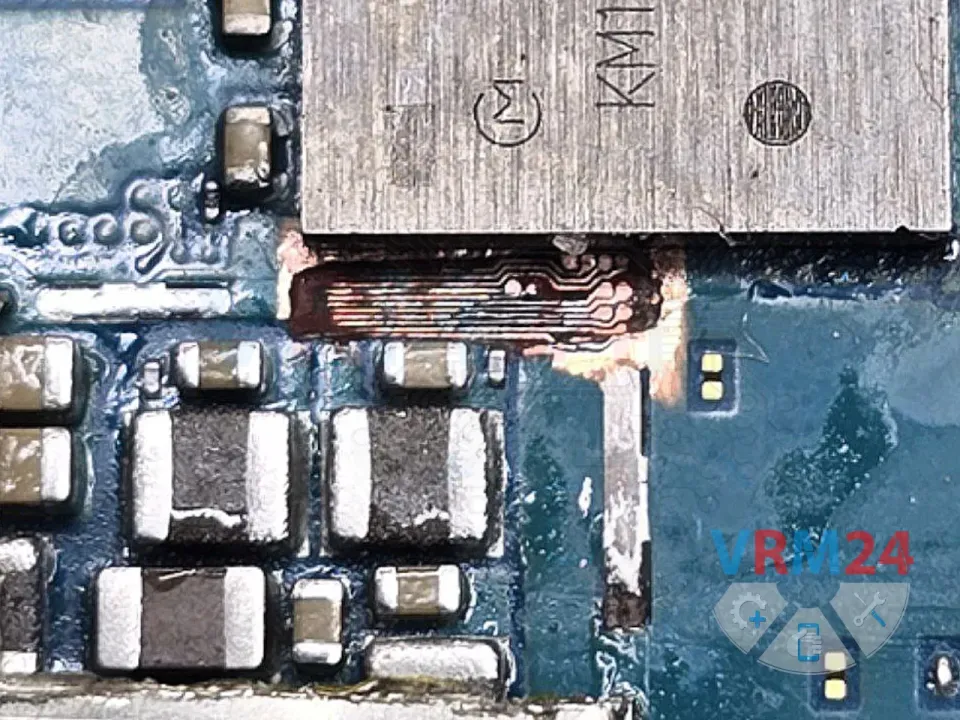

El trabajo realizado se ve así en la imagen 🙂

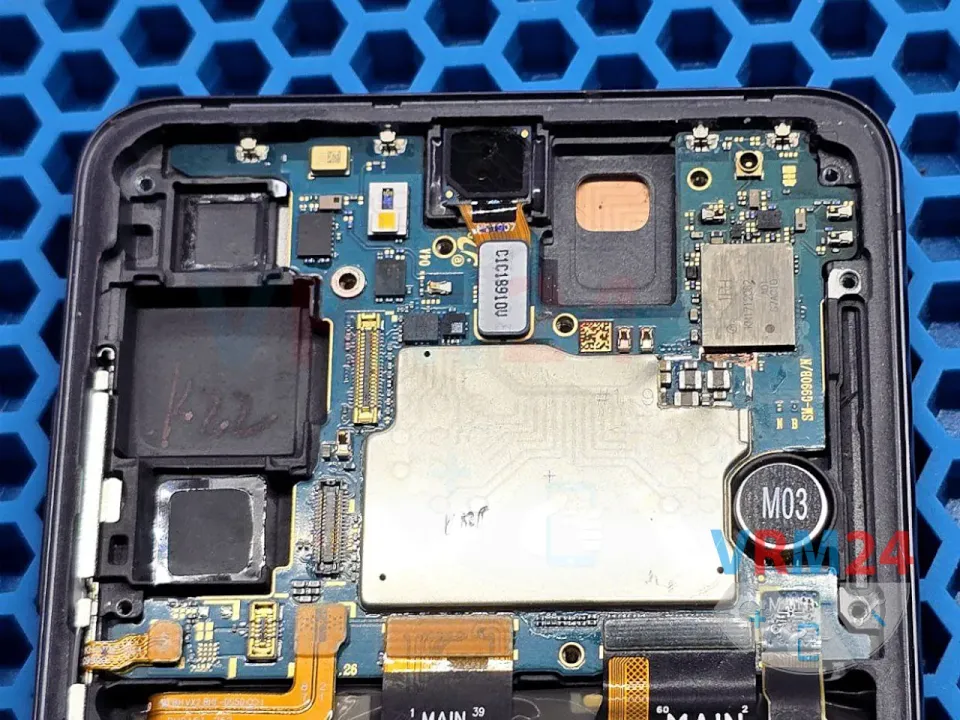

Conectamos la placa al cuerpo del teléfono para verificar.

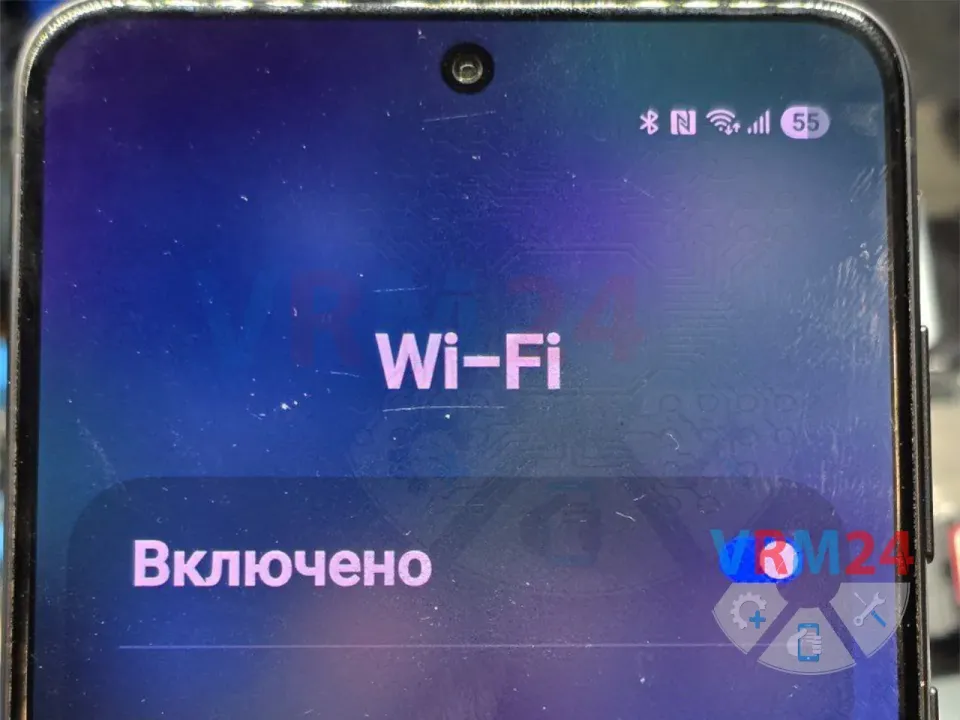

¡Inmediatamente funcionaron Wi-Fi, Bluetooth y la música en los auriculares! 😀
Aplicamos una máscara UV en el área reparada y fijamos las pistas para mayor seguridad.
Luego ensamblamos el smartphone completamente 👍
Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
