☝️ Para una guía detallada sobre cómo desarmar este teléfono, visita: [cómo desarmar Xiaomi Redmi 12]
⚠️Antes de desmontar, no olvides apagar tu teléfono.

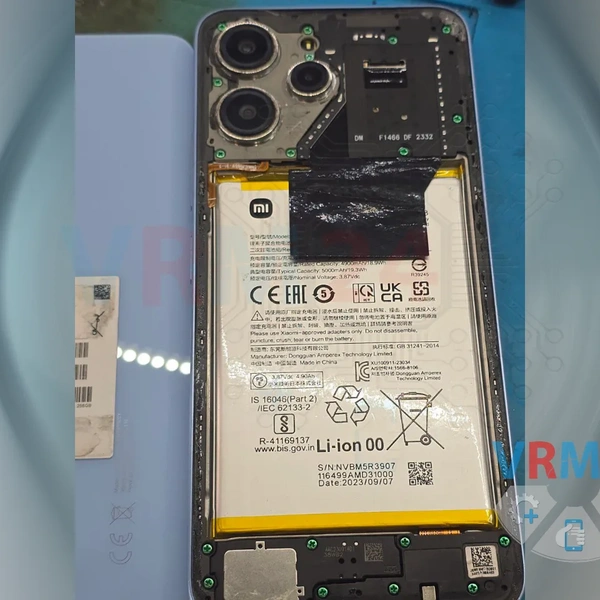

Calentamos la tapa trasera a 50°C y la abrimos con cuidado.

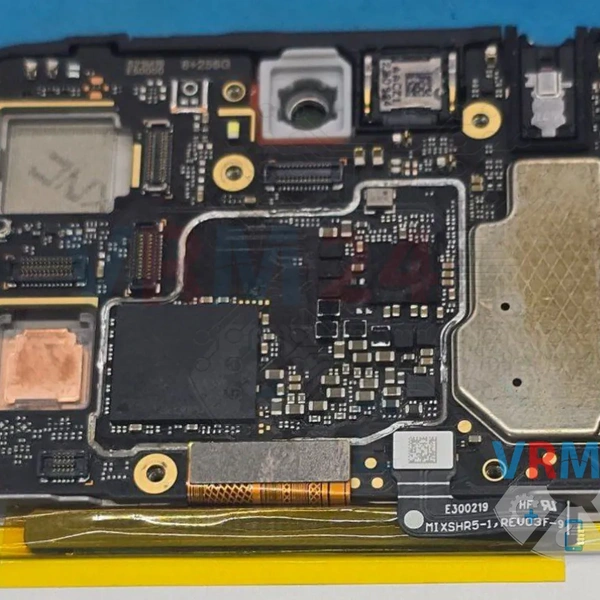

Al inspeccionar la placa madre, notamos que el agua solo llegó al área debajo del escudo metálico en la parte superior de la placa principal.
Al conectarla a una fuente de alimentación de laboratorio, se detecta un cortocircuito en la placa.
1️⃣ Desoldamos el escudo metálico y vemos que el agua entró por un pequeño agujero, directamente al controlador de energía (Mediatek MT6358VW), ¡y ha crecido musgo alrededor! 😂

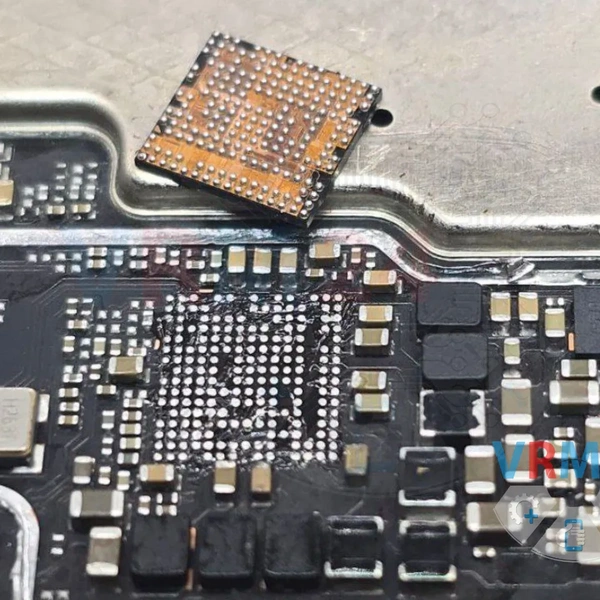

2️⃣ Usando una estación de soldadura, retiramos el controlador de energía. Hay mucha suciedad debajo y alrededor de él.

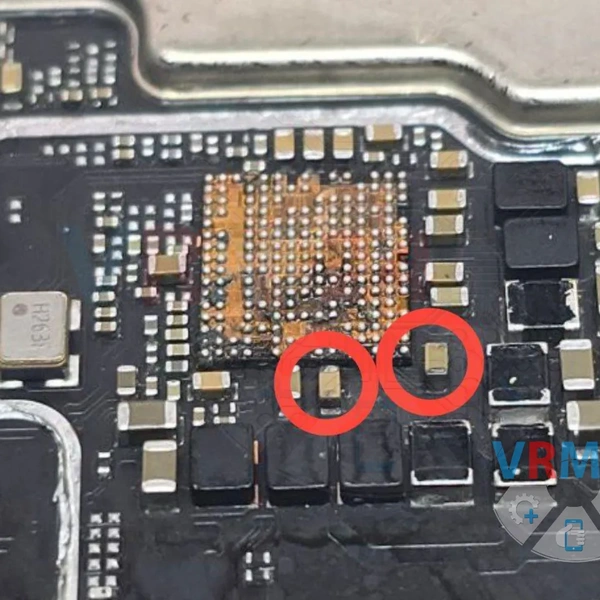

Además, dos capacitores cercanos están quemados y causan un cortocircuito en toda la línea.

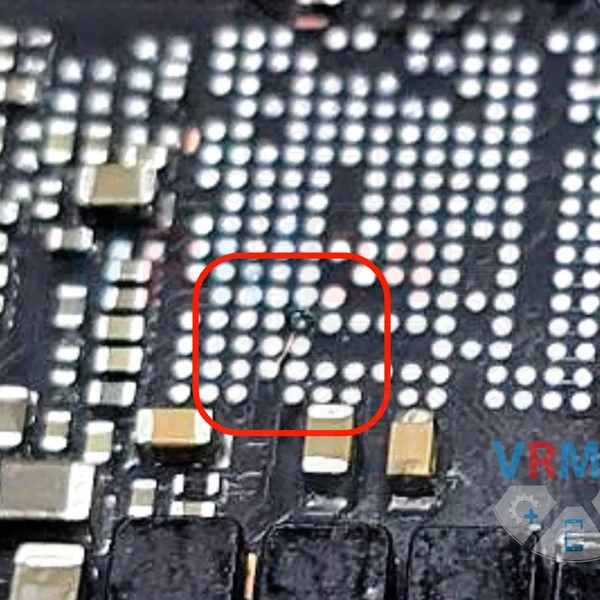

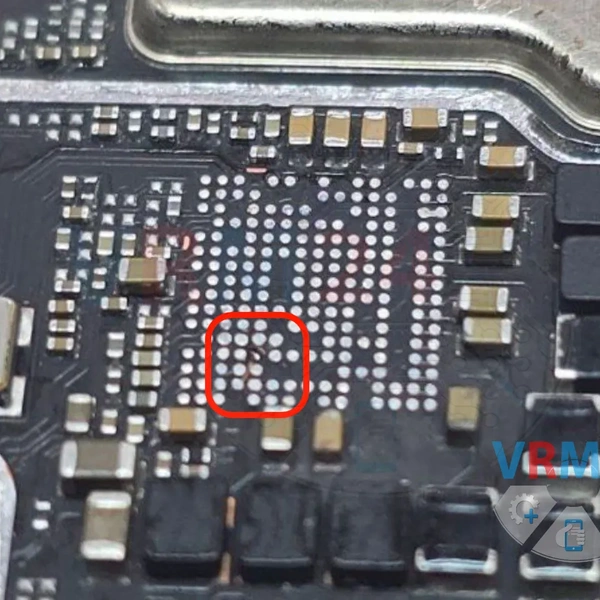

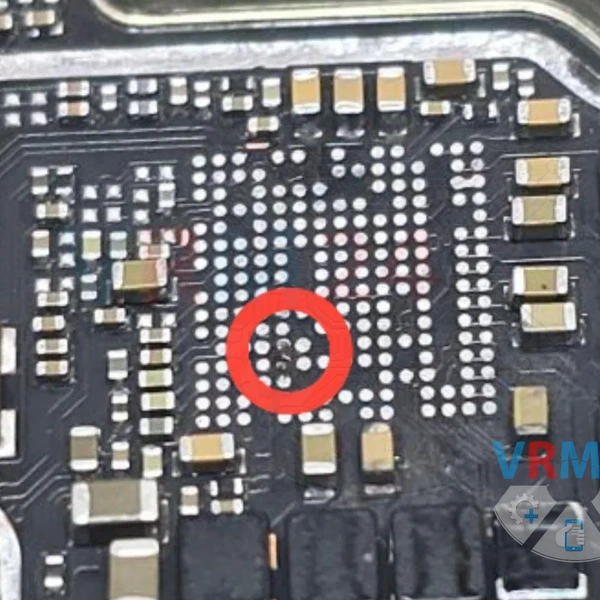

3️⃣ Arreglar esto es relativamente sencillo, pero al limpiar la zona debajo del controlador, descubrimos un contacto quemado. Esto complica un poco las cosas.

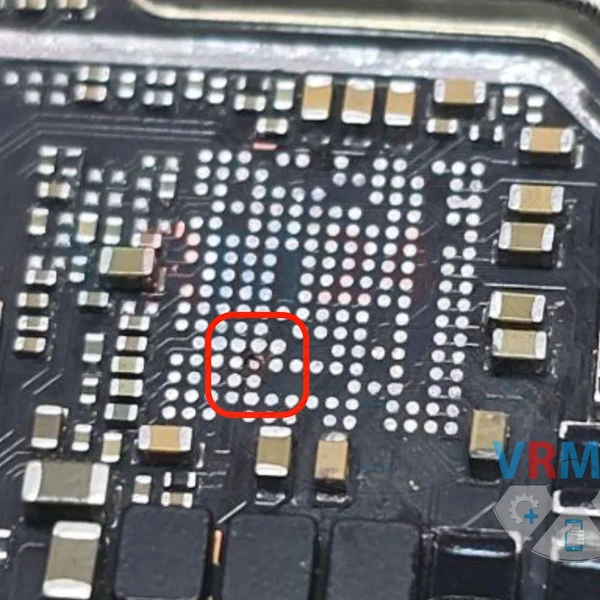

4️⃣ Usando una hoja de bisturí bajo un microscopio, limpiamos cuidadosamente el material quemado de la PCB para exponer el contacto en la segunda capa.

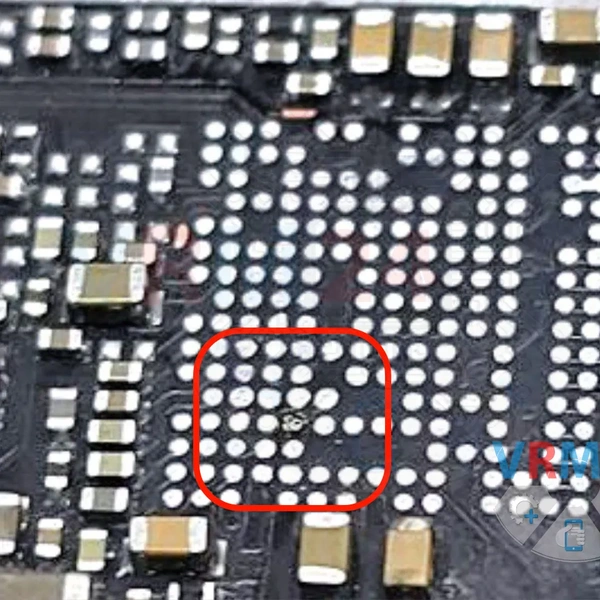

5️⃣ Con la punta de soldadura más fina, aplicamos estaño al contacto expuesto en la segunda capa.
6️⃣ Tomamos un cable de cobre muy delgado y lo soldamos al contacto expuesto. Luego, aplicamos una máscara UV para asegurar el área soldada.
7️⃣ Moldeamos el resto del cable para crear una zona de contacto.

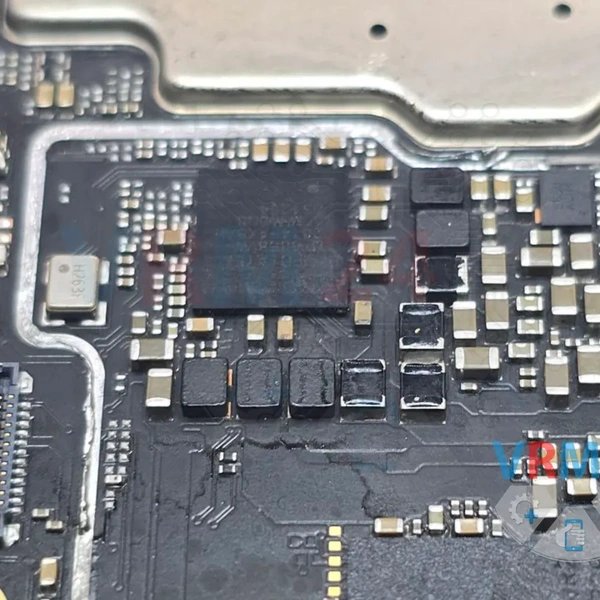

8️⃣ Reballamos el controlador, aplicamos flux y volvemos a colocar el chip en su posición original 😊
9️⃣ Usando un multímetro, confirmamos que no hay cortocircuito. Luego, conectamos la placa a la fuente de alimentación de laboratorio y verificamos su respuesta al botón de encendido.
Finalmente, reinstalamos la placa en el chasis y la probamos 🙈

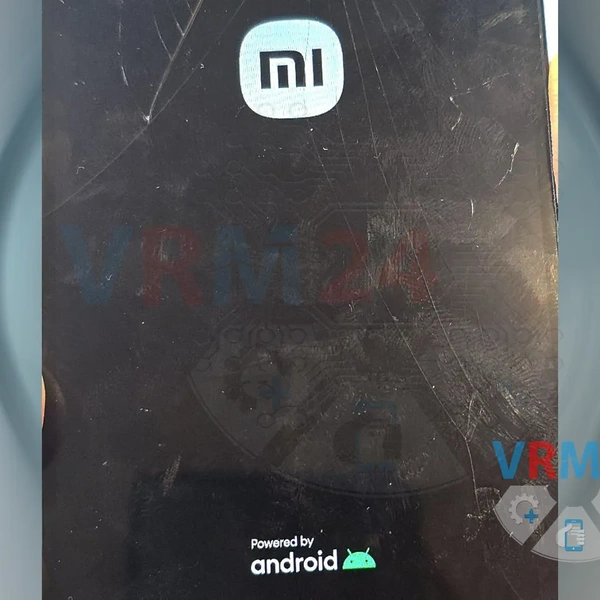

¡El teléfono enciende! Reinstalamos los capacitores, el escudo metálico y las cámaras.
Probamos todas las funciones del teléfono y lo reensamblamos por completo 👍
Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
