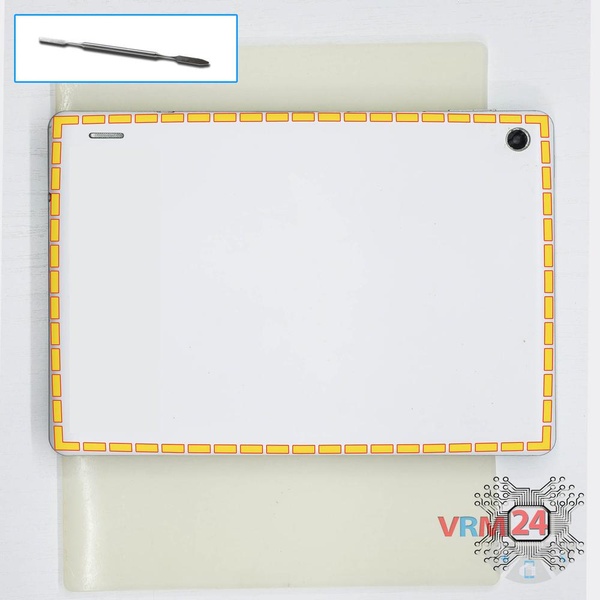

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.
No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.
Dificultad de desmontaje:
Fácil
Fácil
Herramientas recomendadas

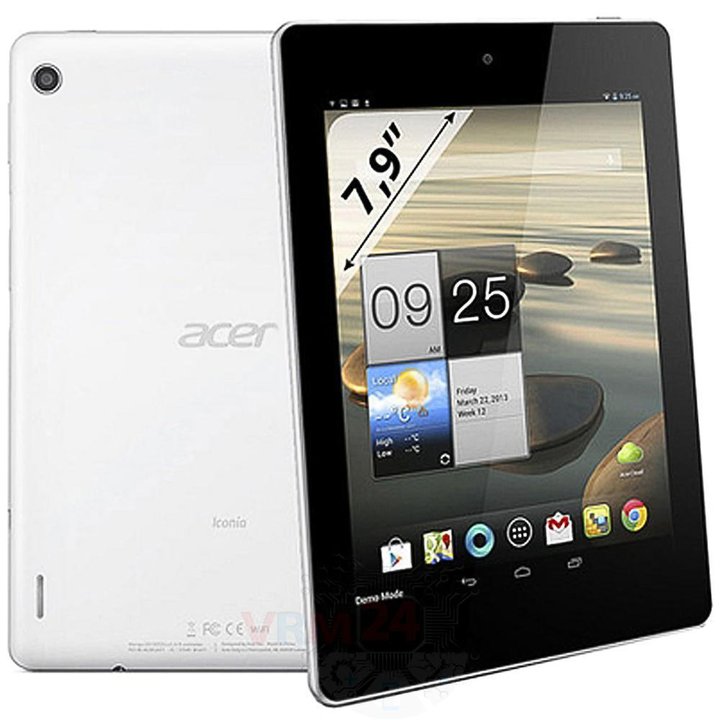

Desmontaje/Reparar del dispositivo móvil Acer Iconia Tab A1-811 con la descripción de cada paso y el conjunto de herramientas requerido.

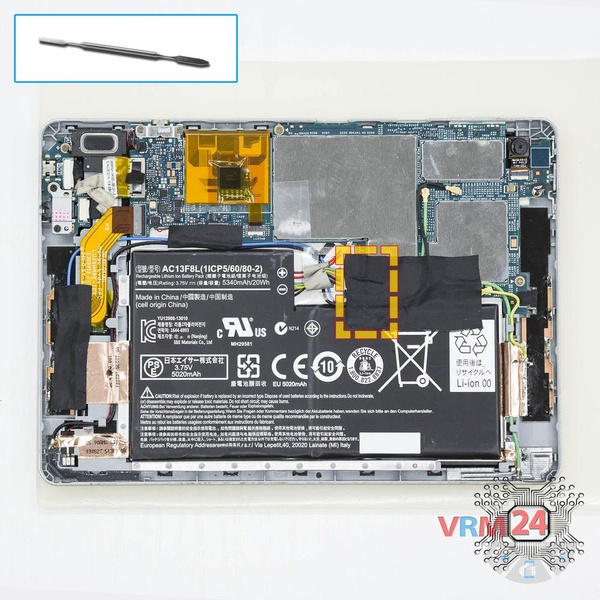

Paso 2. Desconecte el conector de la batería
Para desconectar el conector de la batería tenemos que retirar la película protectora. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.
ℹ️️ El modelo Acer Iconia Tab A1-811 cuenta con una batería AC13F8L de 5020 mAh de capacidad (aka batería recargable).
⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

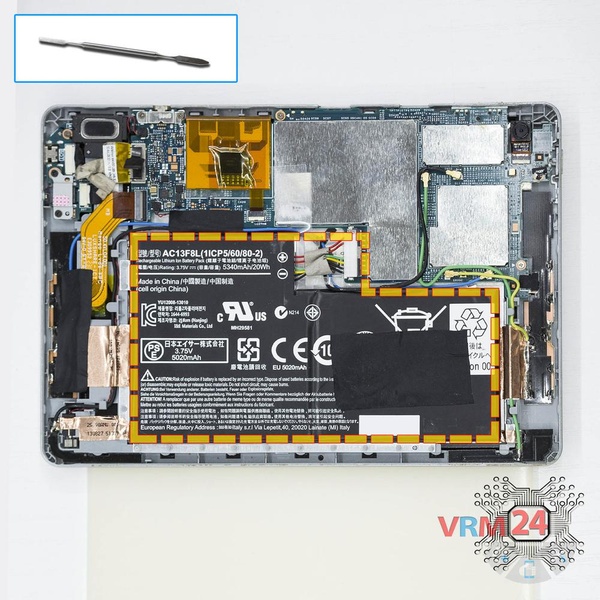

Paso 3. Retirar la batería
Con cuidado, extraiga la batería. Puede ser pegado desde el interior por el fabricante.

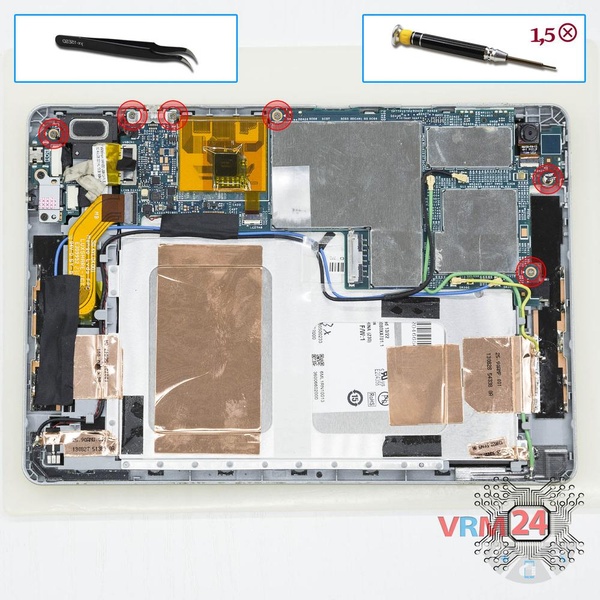

Paso 4. Desenrosque los tornillos
Usando un destornillador (Phillips 1,5 mm PH000), desatornille los seis tornillos y retire el soporte que sujeta el puerto de carga.

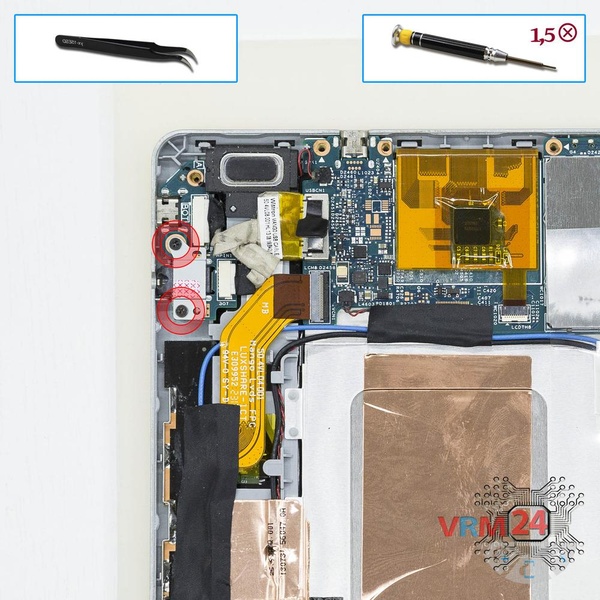

Paso 5. Retire el soporte
Usando un destornillador (Phillips 1,5 mm PH000), desatornille los dos tornillos largos y retire el soporte que sujeta la toma de auriculares.

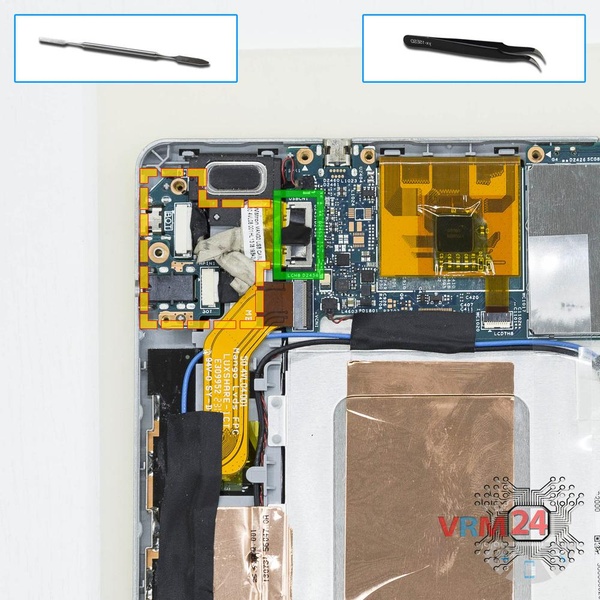

Paso 6. Retire la toma de auriculares
Haz palanca en el conector y retira las placas pequeñas con un conector para auriculares y un puerto de carga.

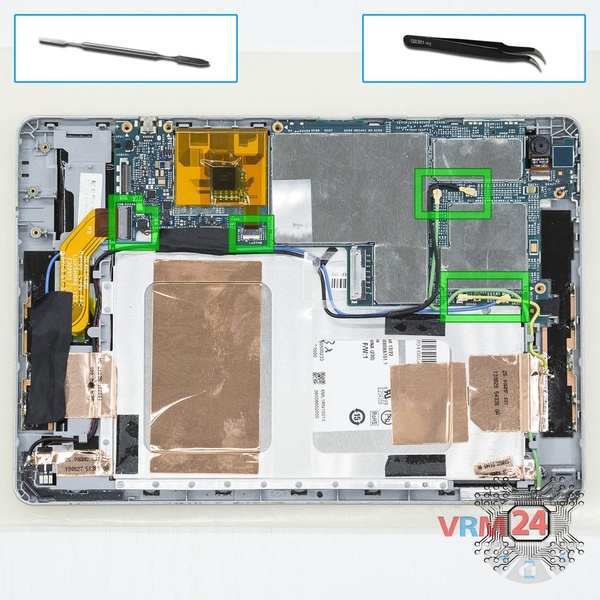

Paso 8. Desconecte los conectores
Desconecte los conectores de cuatro cables coaxiales, cable a la pantalla, pantalla táctil, botones laterales.
⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

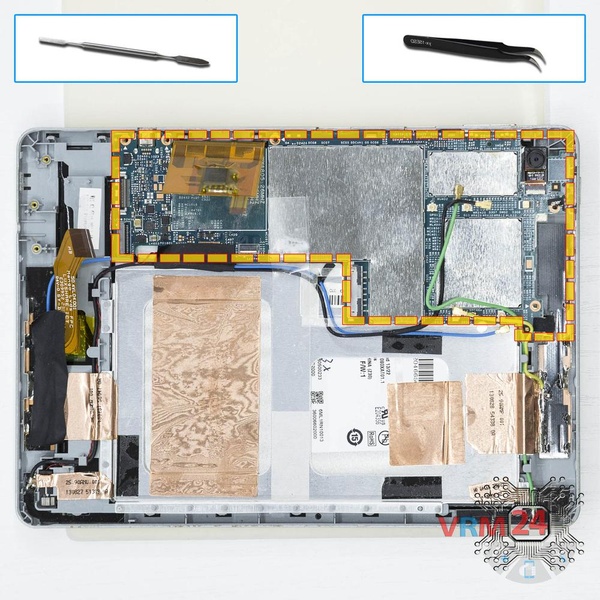

Paso 9. Retire la placa base
Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.
La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.
⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

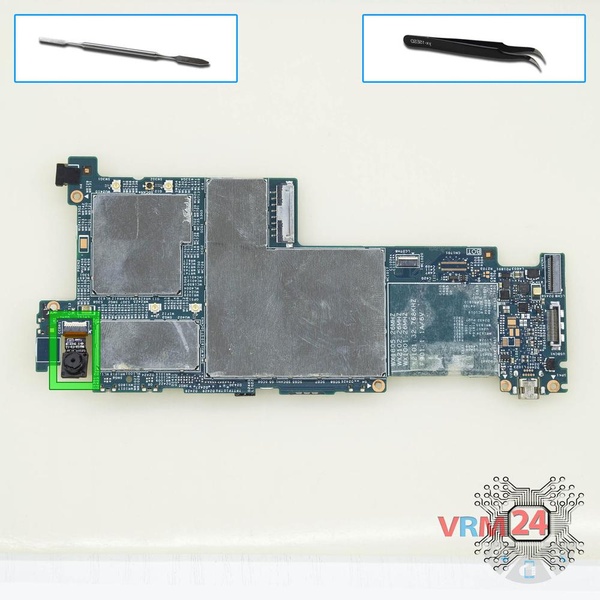

Paso 10. Retire la cámara trasera
Desconecte el conector de la placa base y extraiga la cámara trasera.

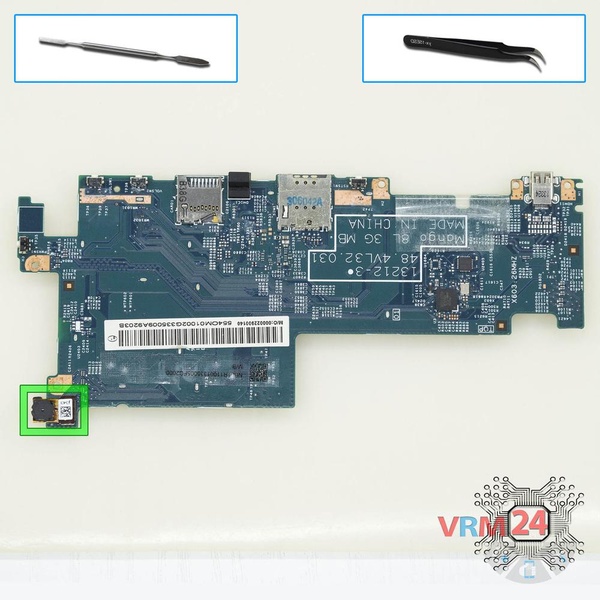

Paso 11. Retire la cámara frontal
Dale la vuelta a la placa base, levanta el conector y retira la cámara frontal (selfie).
Instrucciones detalladas de desmontaje de Acer Iconia Tab A1-811 en el video, realizadas por nuestro centro de reparación y servicio móvil:
Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
Disassembling\Repairing tiene fácil complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Acer Iconia Tab A1-811 lanzado para los mercados en diferentes países.
