Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Acer Liquid Z200 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Acer Liquid Z200, Paso 1/1 Cómo desmontar Acer Liquid Z200, Paso 1/2

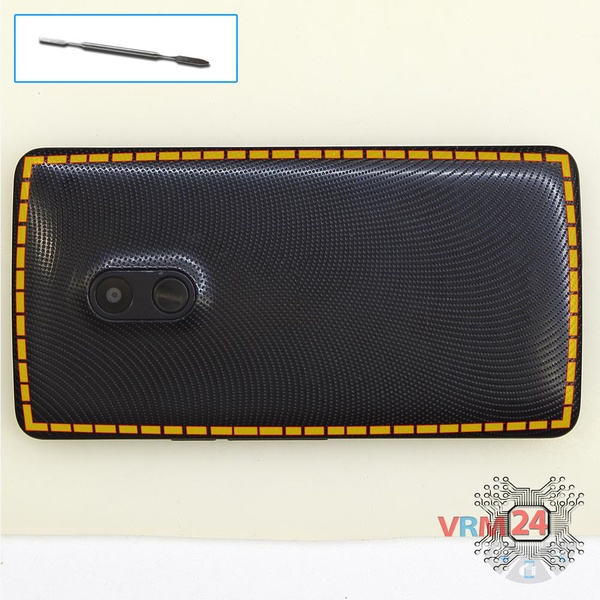

Paso 1. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar Acer Liquid Z200, Paso 2/1 Cómo desmontar Acer Liquid Z200, Paso 2/2

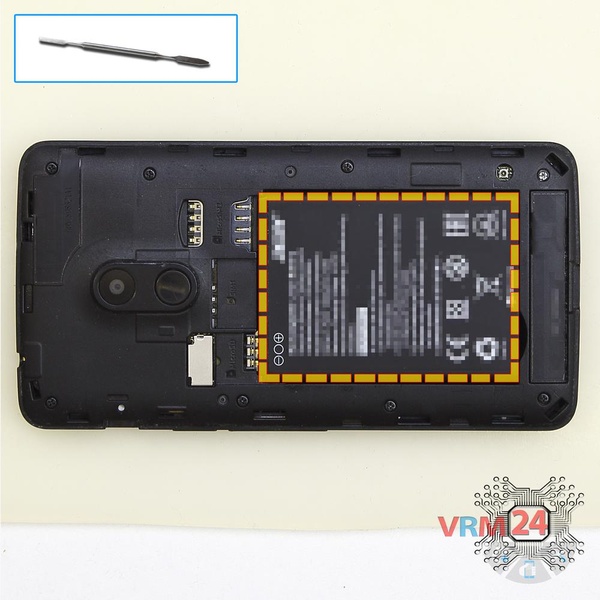

Paso 2. Retirar la batería

Hay una hendidura al final de la batería en la tapa central.

Enganche la batería en este punto, levántela y extraiga la batería.

ℹ️️️️ El modelo Acer Liquid Z200 cuenta con una batería BAT-311 (1|CP5/43/55) de 1300 mAh de capacidad (aka batería recargable).


Cómo desmontar Acer Liquid Z200, Paso 3/1 Cómo desmontar Acer Liquid Z200, Paso 3/2

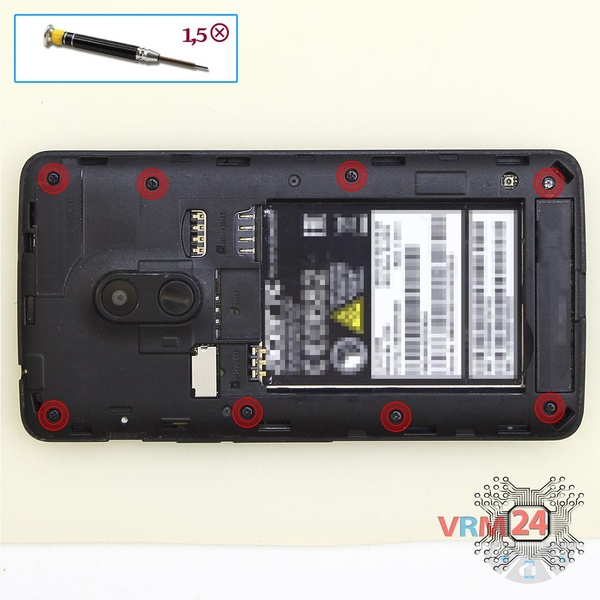

Paso 3. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.


Cómo desmontar Acer Liquid Z200, Paso 4/1 Cómo desmontar Acer Liquid Z200, Paso 4/2

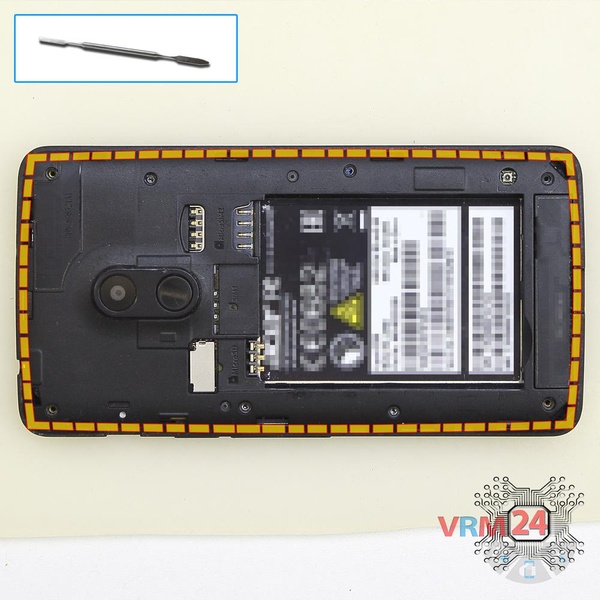

Paso 4. Quitar el marco de las cámaras

Haz palanca alrededor de los bordes. Desconecte los clips adjuntos moviendo la herramienta de apertura a lo largo del borde. Retire la cubierta intermedia con las almohadillas de contacto.


Cómo desmontar Acer Liquid Z200, Paso 5/1 Cómo desmontar Acer Liquid Z200, Paso 5/2

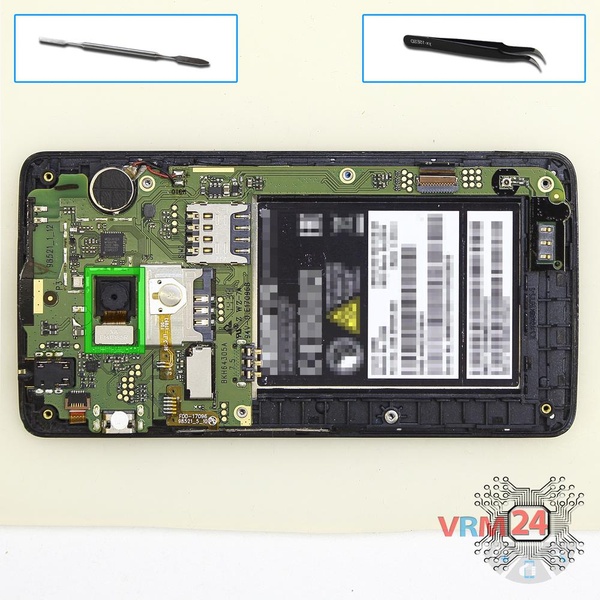

Paso 5. Retire la cámara trasera

Haz palanca en el conector y retira la cámara trasera (principal).


Cómo desmontar Acer Liquid Z200, Paso 6/1 Cómo desmontar Acer Liquid Z200, Paso 6/2 Cómo desmontar Acer Liquid Z200, Paso 6/3 Cómo desmontar Acer Liquid Z200, Paso 6/4 Cómo desmontar Acer Liquid Z200, Paso 6/5 Cómo desmontar Acer Liquid Z200, Paso 6/6 Cómo desmontar Acer Liquid Z200, Paso 6/7

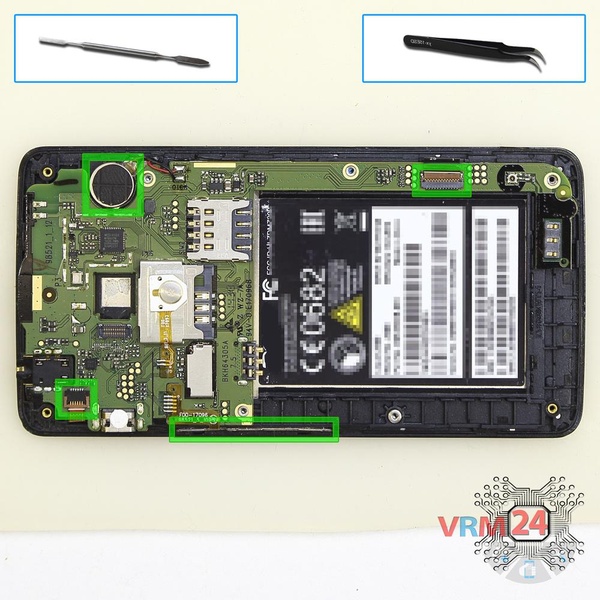

Paso 6. Desconecte los conectores

Haz palanca en los conectores de la pantalla, pantalla táctil.

Además, necesita soltar los botones laterales y el motor de vibración. ¡Ten cuidado! El motor de vibración está cableado y puede estar un poco pegado.

⚠️ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Acer Liquid Z200, Paso 7/1 Cómo desmontar Acer Liquid Z200, Paso 7/2

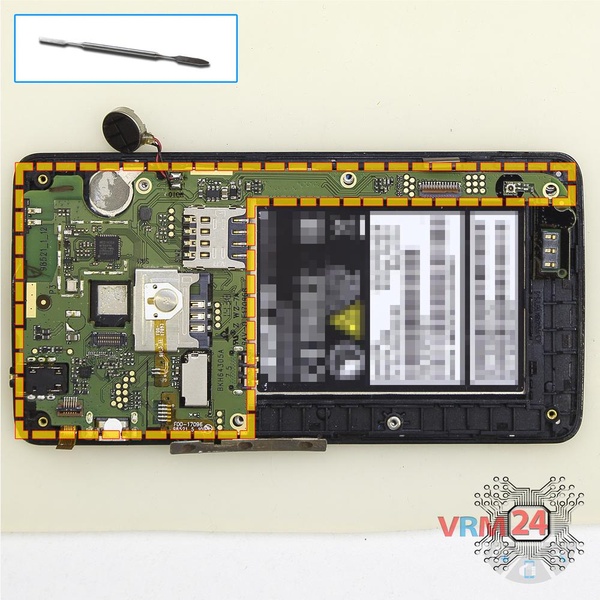

Paso 7. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga la placa.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Acer Liquid Z200, Paso 8/1 Cómo desmontar Acer Liquid Z200, Paso 8/2

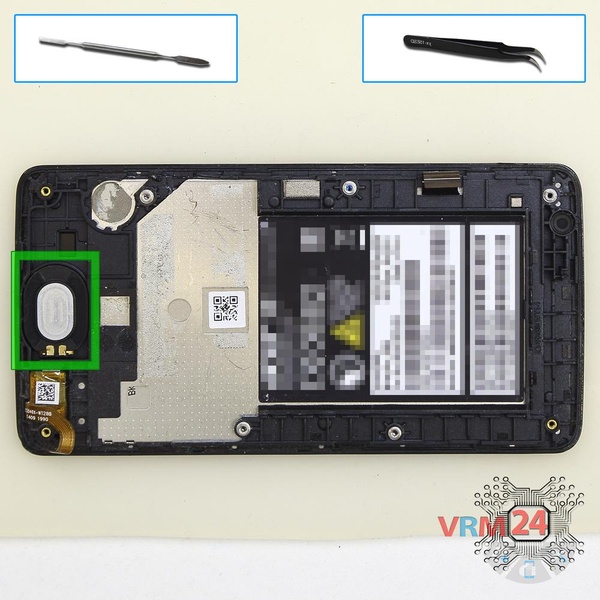

Paso 8. Retire el altavoz

Haz palanca en los bordes y retira el altavoz. El altavoz puede estar pegado.


Cómo desmontar Acer Liquid Z200, Paso 9/1 Cómo desmontar Acer Liquid Z200, Paso 9/2 Cómo desmontar Acer Liquid Z200, Paso 9/3

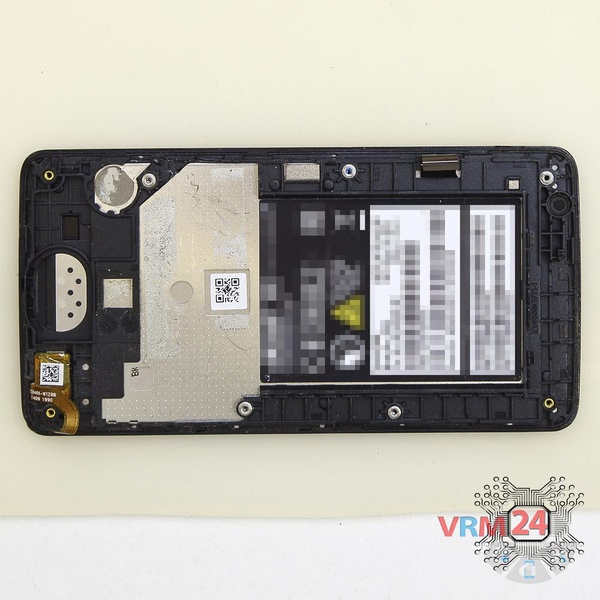

Paso 9. En el marco de la pantalla quedó

ℹ️️ En el cuadro de visualización quedó:

Instrucciones detalladas de desmontaje de Acer Liquid Z200 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Acer Liquid Z200 lanzado para los mercados en diferentes países.
