Alcatel OT Idol 3 6045K
Alcatel OT Idol 3 6045K
Dificultad de desmontaje:
Fácil
Duración:
9 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas
Herramienta de expulsión Herramienta de expulsión

Desmontaje/Reparar del dispositivo móvil Alcatel OT Idol 3 6045K (Alcatel OneTouch Idol 3) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 1/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 1/2

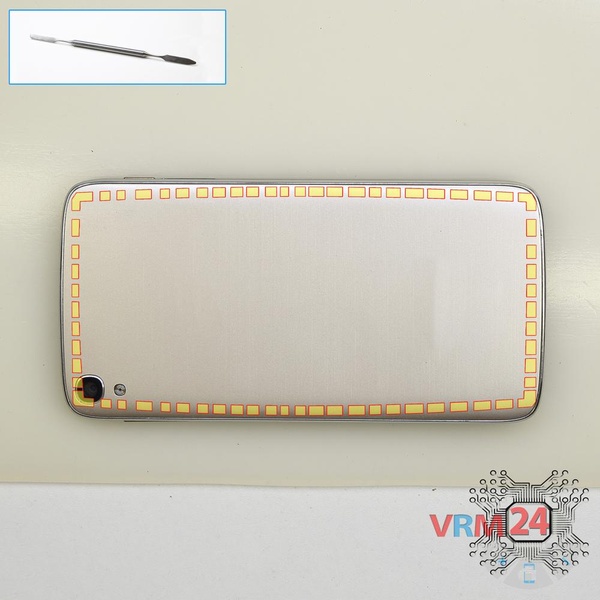

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 2/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 2/2 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 2/3

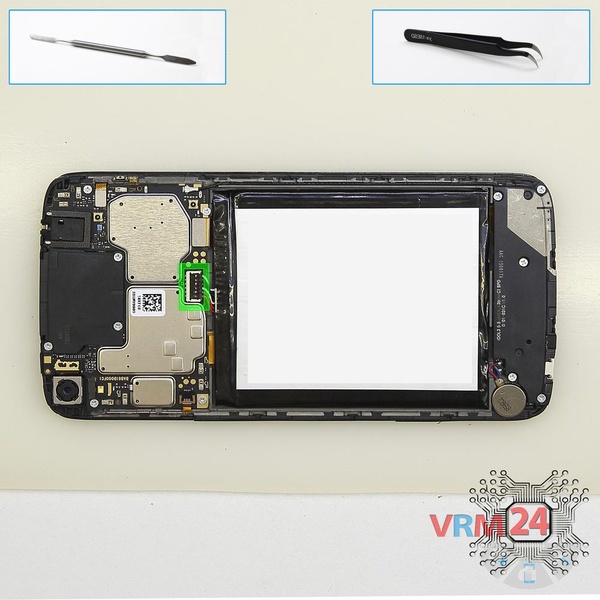

Paso 2.

Desconecte el conector y retire la batería.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 3/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 3/2

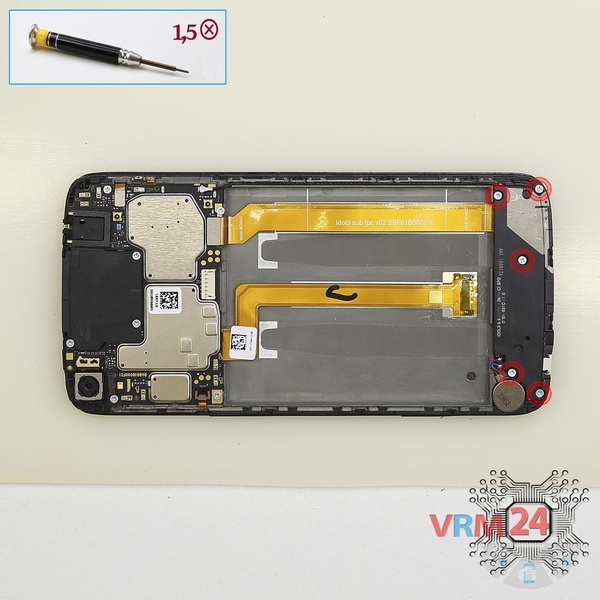

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 & nbsp; tornillos en la parte inferior.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 4/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 4/2 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 4/3

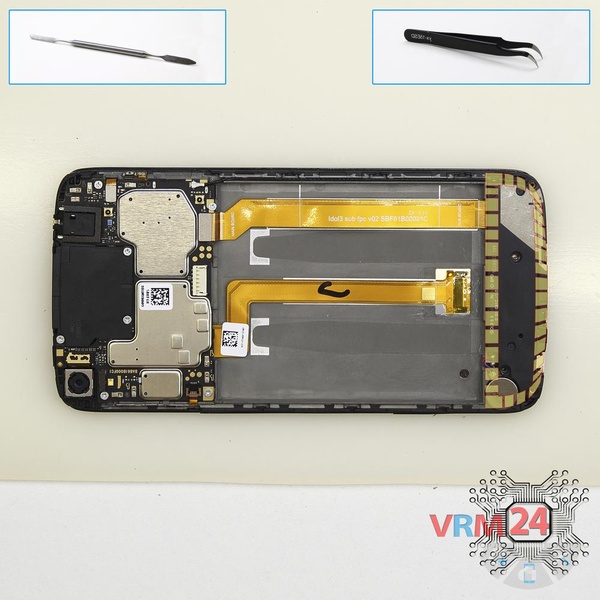

Paso 4.

Haga palanca y retire la & nbsp; parte inferior con el zumbador (altavoz).

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 5/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 5/2 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 5/3

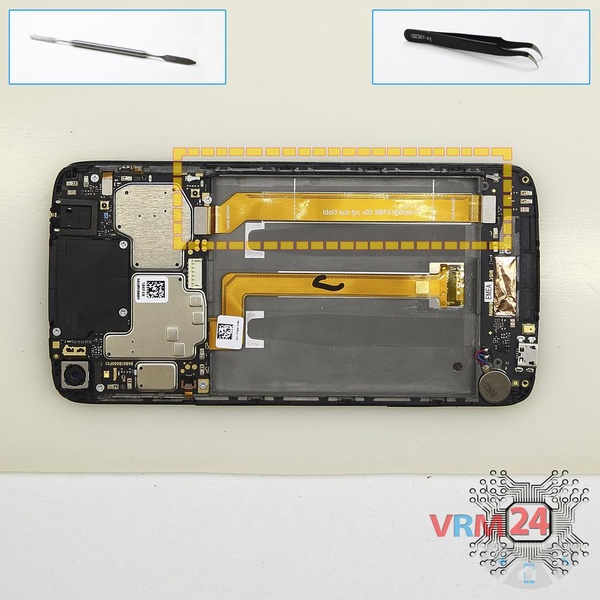

Paso 5.

Despegue el cable entre placas y retire el cable coaxial.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 6/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 6/2 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 6/3

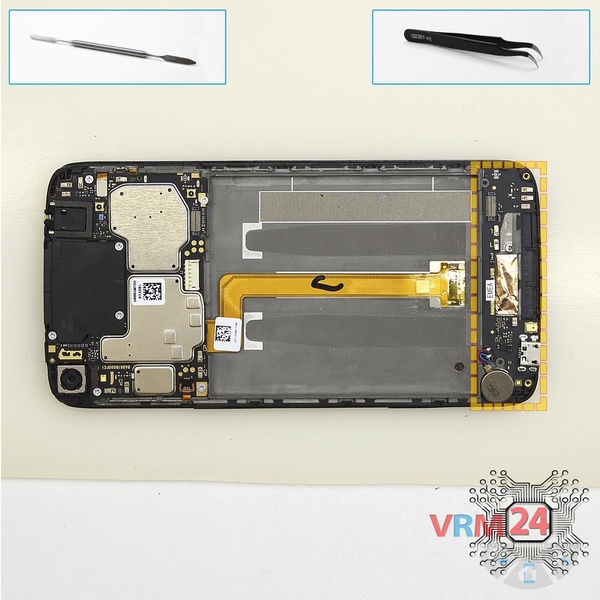

Paso 6.

Haga palanca y retire la PCB inferior donde se encuentra un vibrador y un conector de carga.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 7/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 7/2

Paso 7.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos en la parte superior.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 8/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 8/2 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 8/3

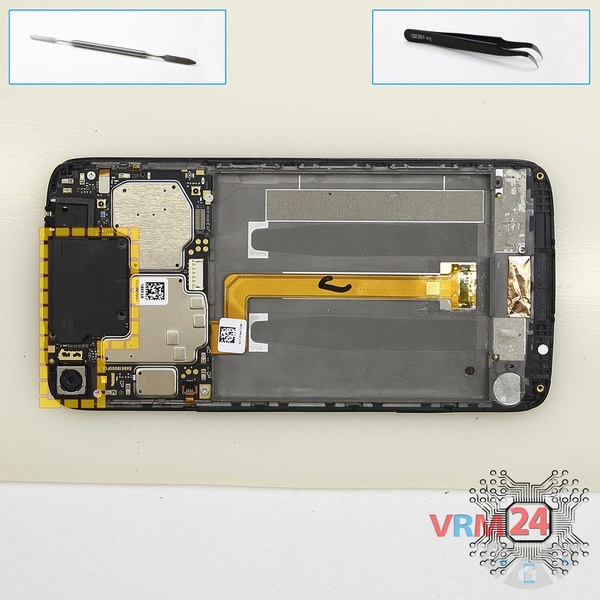

Paso 8.

Haga palanca y retire la parte superior y la cámara principal.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 9/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 9/2 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 9/3

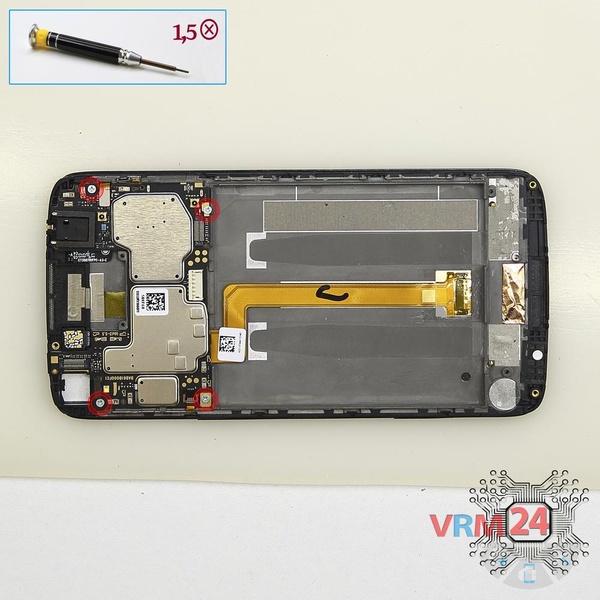

Paso 9.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la PCB.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 10/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 10/2 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 10/3 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 10/4

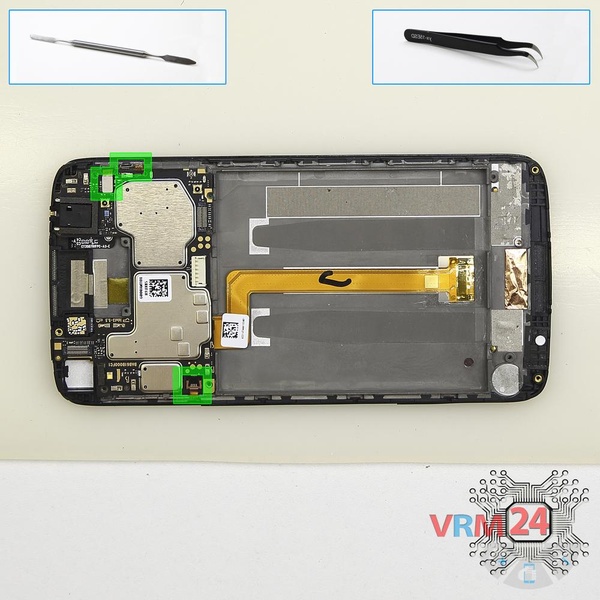

Paso 10.

Desconecte los conectores.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 11/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 11/2 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 11/3 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 11/4

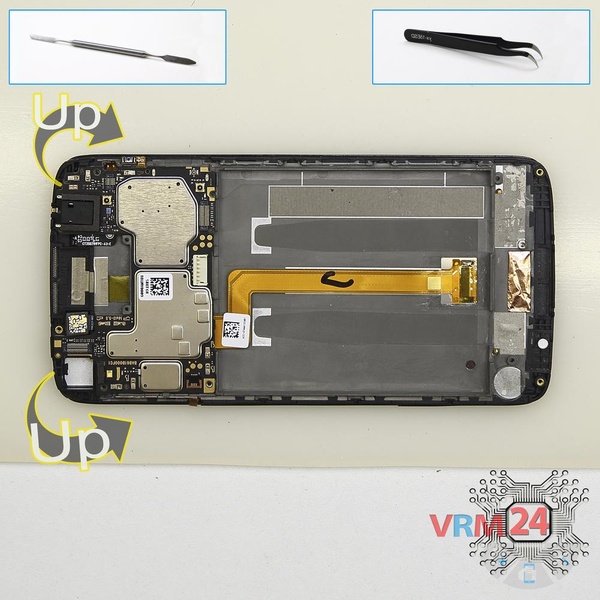

Paso 11.

Voltee la placa principal, desconecte el conector y retire la PCB.

Cómo desmontar Alcatel OT Idol 3 6045K, Paso 12/1 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 12/2 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 12/3 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 12/4 Cómo desmontar Alcatel OT Idol 3 6045K, Paso 12/5

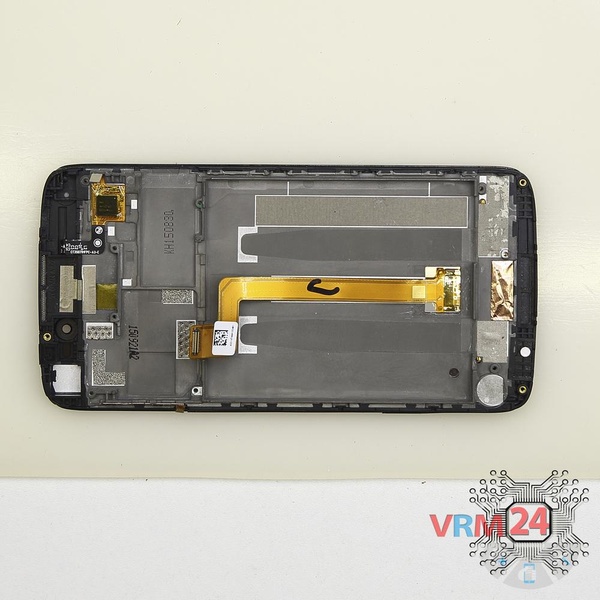

Paso 12.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Alcatel OT Idol 3 6045K en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Alcatel #Alcatel OT Idol 3 6045K
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 9 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT Idol 3 6045K — Alcatel OneTouch Idol 3 lanzado para los mercados en diferentes países.
