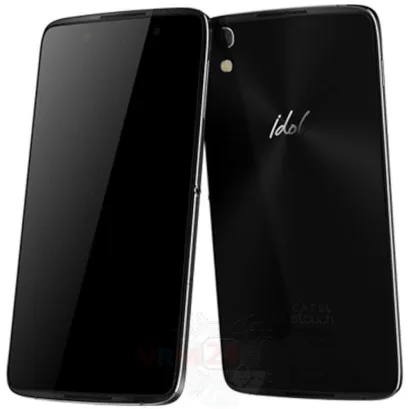

Alcatel OT Idol 4s 6070K
Alcatel OT Idol 4s 6070K
Dificultad de desmontaje:
Fácil
Duración:
14 min

Herramientas recomendadas

Pistola de aire caliente Pistola de aire caliente
Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Alcatel OT Idol 4s 6070K (Alcatel OneTouch Idol 4S) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 1/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 1/2

Paso 1.

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 2/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 2/2

Paso 2.

Retire las cubiertas.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 3/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 3/2

Paso 3.

Abra la tapa trasera.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 4/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 4/2 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 4/3

Paso 4.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 5/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 5/2

Paso 5.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 5 & nbsp; pernos.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 6/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 6/2

Paso 6.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 7/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 7/2

Paso 7.

Desconecte los conectores de la placa secundaria.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 8/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 8/2

Paso 8.

Retire la placa secundaria, también conocida como placa secundaria.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 9/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 9/2 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 9/3

Paso 9.

Desconecte el conector & nbsp; y retire el cable entre placas.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 10/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 10/2

Paso 10.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 & nbsp; pernos.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 11/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 11/2 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 11/3

Paso 11.

Haga palanca y retire el conjunto del altavoz auricular y el sensor de proximidad.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 12/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 12/2 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 12/3

Paso 12.

Desconecte los conectores de la PCB.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 13/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 13/2

Paso 13.

Retire la PCB.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 14/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 14/2 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 14/3

Paso 14.

Retire el cable con un & nbsp; conector / enchufe para auriculares y botón de encendido.

Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 15/1 Cómo desmontar Alcatel OT Idol 4s 6070K, Paso 15/2

Paso 15.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Instrucciones detalladas de desmontaje de Alcatel OT Idol 4s 6070K en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Alcatel #Alcatel OT Idol 4s 6070K
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 14 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT Idol 4s 6070K — Alcatel OneTouch Idol 4S lanzado para los mercados en diferentes países.
