Alcatel OT PIXI 3 4027D
Alcatel OT PIXI 3 4027D
Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Alcatel OT PIXI 3 4027D (Alcatel OneTouch Pixi 3) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 1/1 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 1/2

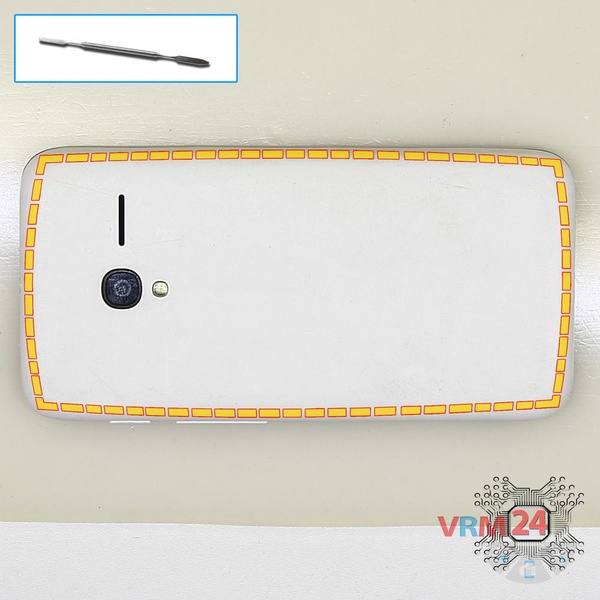

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 2/1 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 2/2

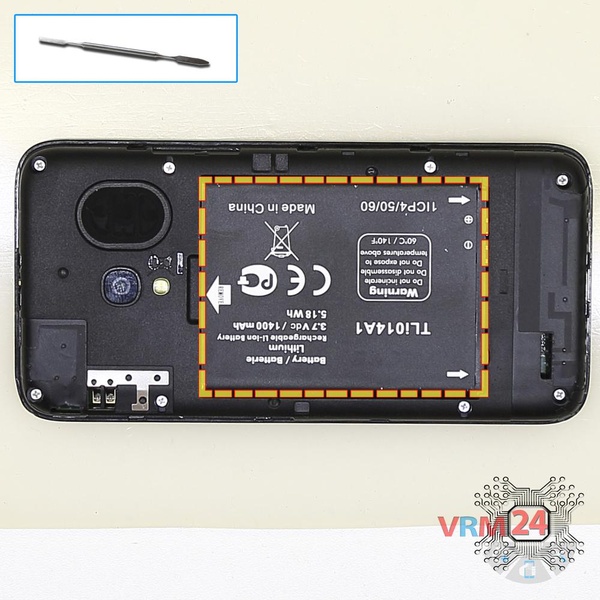

Paso 2.

Levante y retire la batería.

Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 3/1 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 3/2

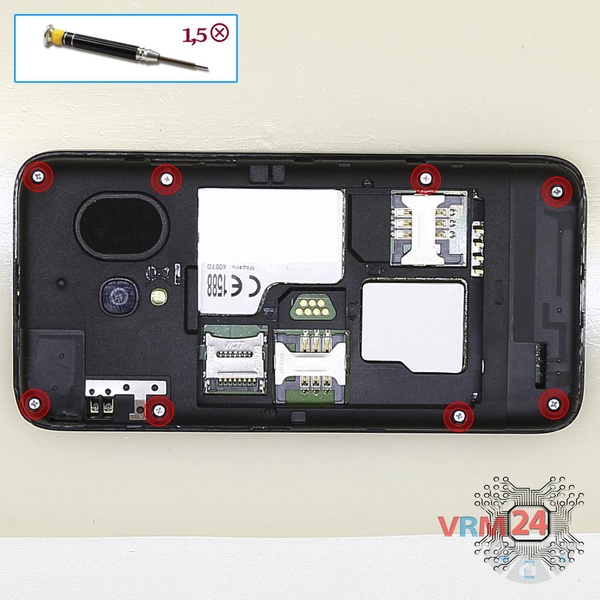

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 4/1 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 4/2

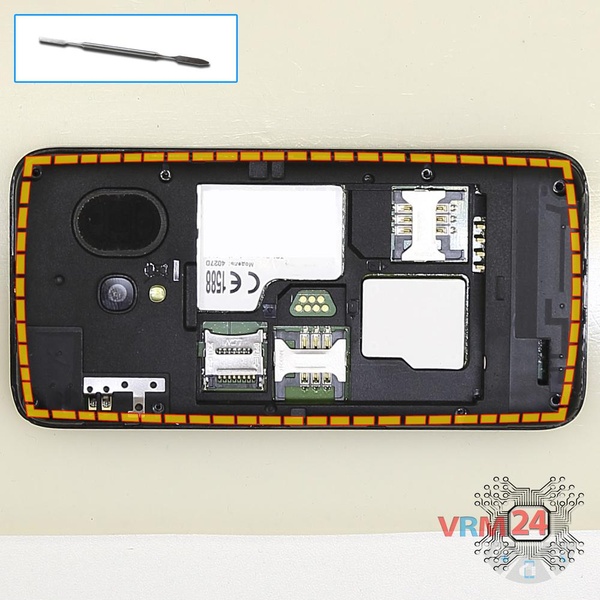

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 5/1 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 5/2 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 5/3 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 5/4

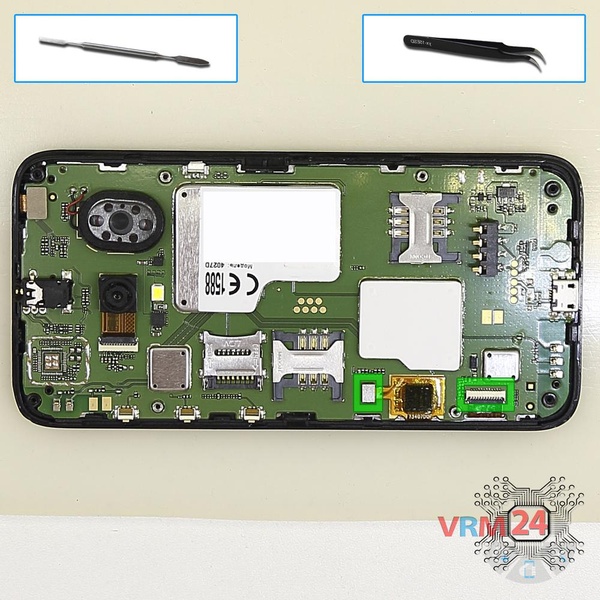

Paso 5.

Desconecte los conectores de la PCB.

Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 6/1 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 6/2

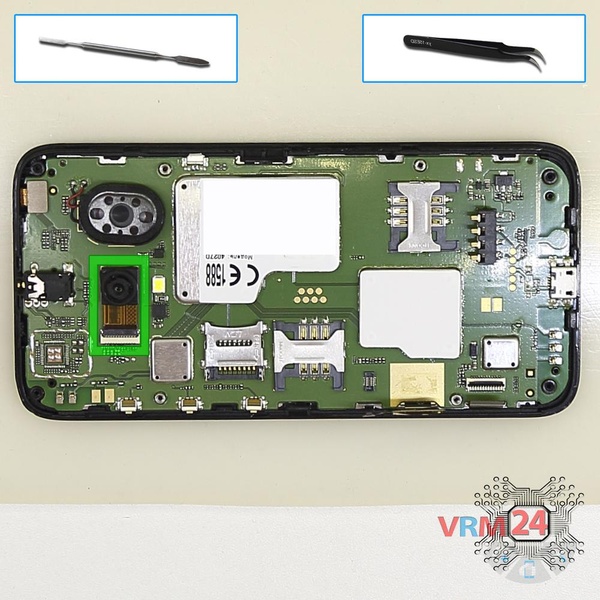

Paso 6.

Desconecte el conector & nbsp; de la PCB y retire la cámara.

Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 7/1 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 7/2

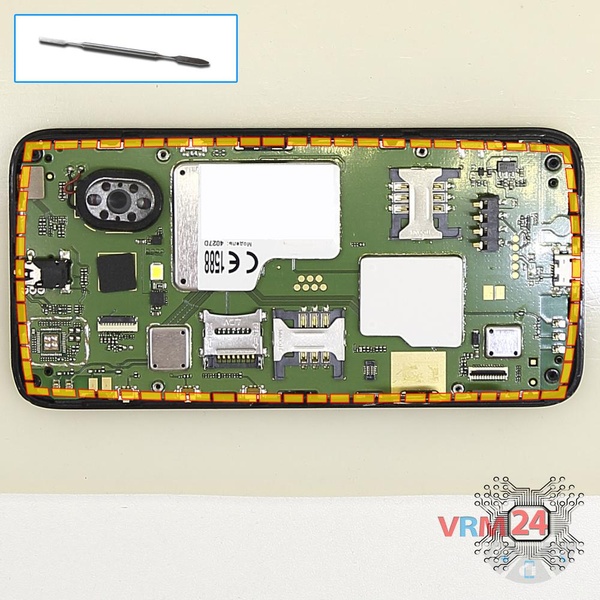

Paso 7.

Retire la PCB.

Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 8/1 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 8/2 Cómo desmontar Alcatel OT PIXI 3 4027D, Paso 8/3

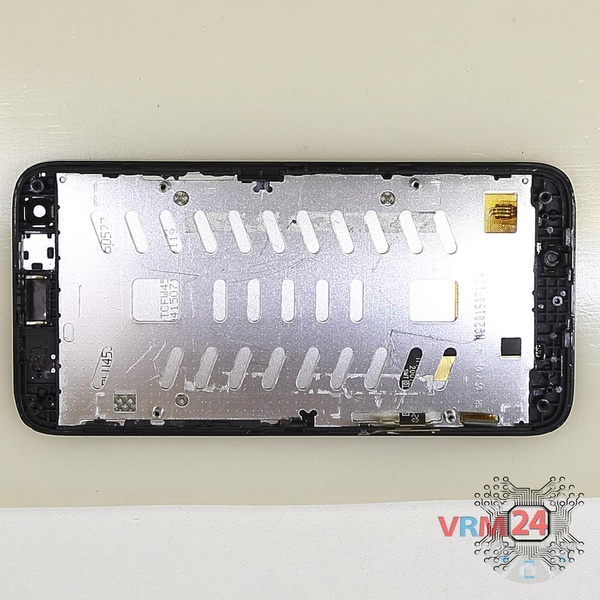

Paso 8.

Partes en el marco del módulo de visualización.

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Alcatel #Alcatel OT PIXI 3 4027D
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT PIXI 3 4027D — Alcatel OneTouch Pixi 3 lanzado para los mercados en diferentes países.
