Dificultad de desmontaje:
Fácil
Duración:
9 min

Herramientas recomendadas

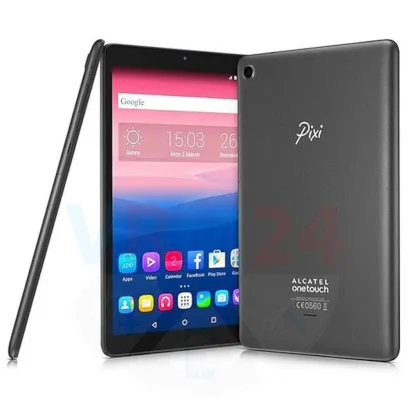

Desmontaje/Reparar del dispositivo móvil Alcatel OT Pixi 3 9010X (Alcatel OneTouch Pixi 3 9010X) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 1/1

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 2/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 2/2

Paso 2. Retirar las bandejas

Abre la trampilla que oculta las bandejas de las tarjetas SIM y de memoria (Micro SD).


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 3/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 3/2 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 3/3

Paso 3. Desenroscar un tornillo

Con un destornillador (Phillips de 1,5 mm PH000), desatornille un tornillo que sujeta la tapa trasera.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 4/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 4/2 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 4/3 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 4/4 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 4/5

Paso 4. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Busque de antemano en la imagen los cables y rsquo; ubicación para inter-placa, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 5/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 5/2 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 5/3

Paso 5. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Alcatel OneTouch Pixi 3 9010X tiene una batería TLp041C2 con una capacidad de 4060 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 6/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 6/2 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 6/3

Paso 6. Desoldar los cables

Desuelde con cuidado dos cables de altavoz.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 7/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 7/2 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 7/3 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 7/4

Paso 7. Desconecte los conectores

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla y el cable del sensor de la pantalla táctil.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 8/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 8/2 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 8/3 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 8/4

Paso 8. Retire la cámara trasera

Desconecte el conector y retire la cámara trasera.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 9/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 9/2 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 9/3 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 9/4

Paso 9. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 10/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 10/2

Paso 10. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 11/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 11/2 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 11/3

Paso 11. Retire la cámara frontal

Desconecte el conector y retire la cámara frontal (selfie).


Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 12/1 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 12/2 Cómo desmontar Alcatel OT Pixi 3 9010X, Paso 12/3

Paso 12. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedó: el altavoz, la batería.

Instrucciones detalladas de desmontaje de Alcatel OT Pixi 3 9010X en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 9 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT Pixi 3 9010X — Alcatel OneTouch Pixi 3 9010X lanzado para los mercados en diferentes países.
