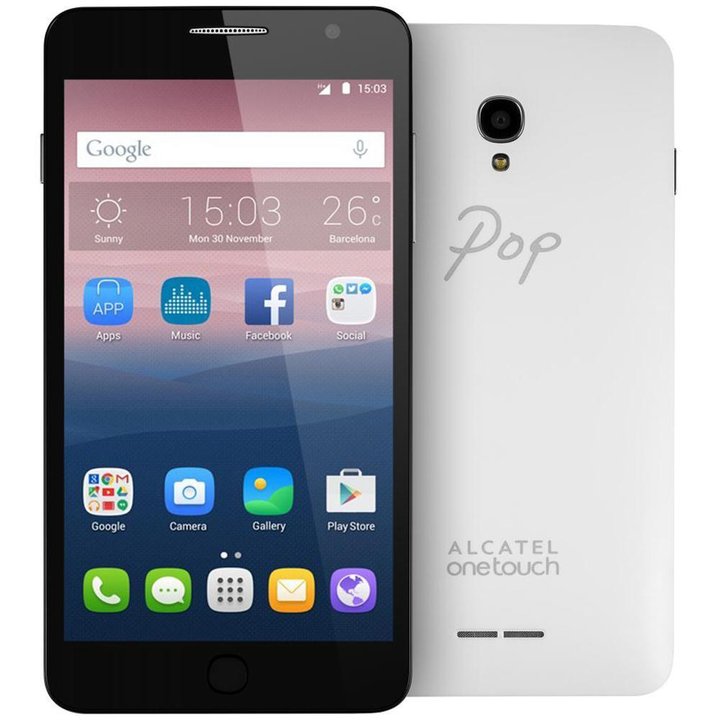

Alcatel OT POP Star 5022D
Alcatel OT POP Star 5022D
Dificultad de desmontaje:
Fácil
Duración:
8 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Alcatel OT POP Star 5022D (Alcatel OneTouch Pop Star) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 1/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 1/2

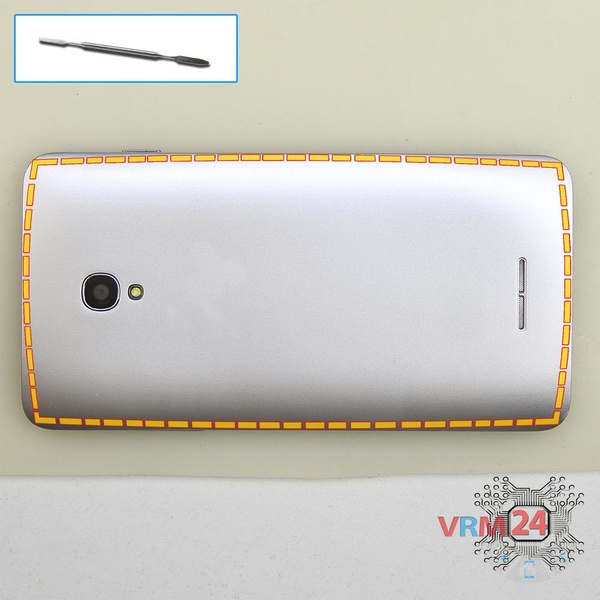

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 2/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 2/2

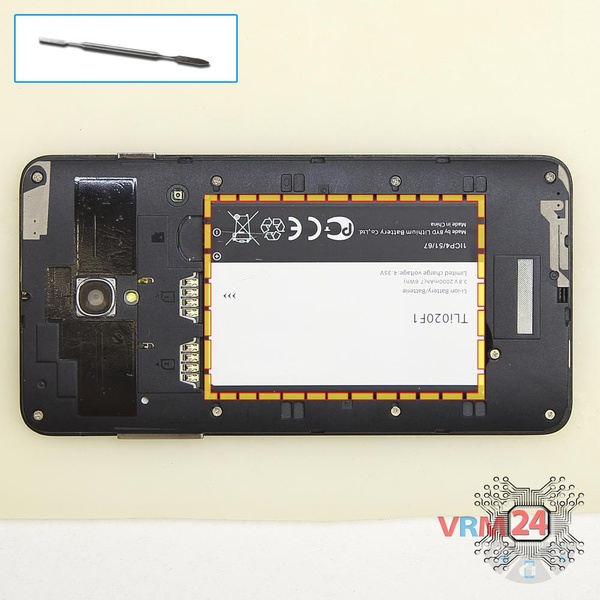

Paso 2.

Levante y retire la batería.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 3/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 3/2

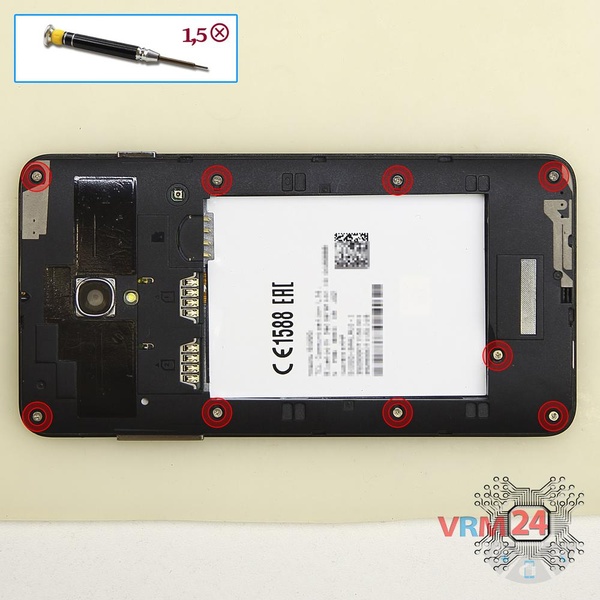

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 9 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 4/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 4/2

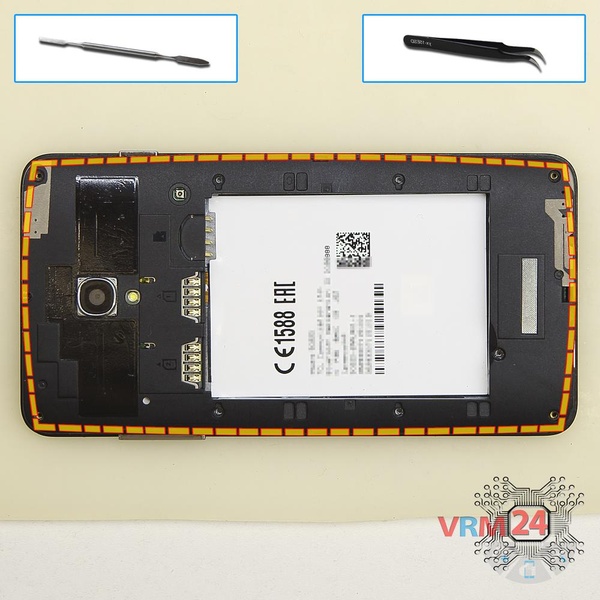

Paso 4.

Hacer palanca & amp; quita el marco del medio y los botones de volumen y encendido.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 5/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 5/2

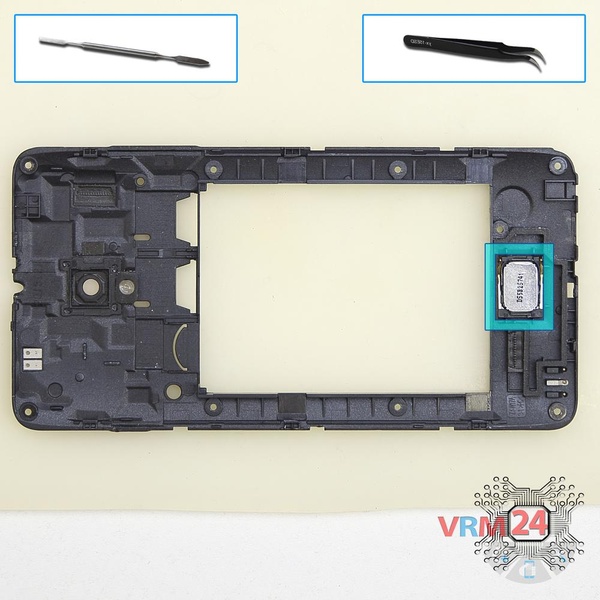

Paso 5.

Hacer palanca & amp; retire el altavoz (zumbador).

Cómo desmontar Alcatel OT POP Star 5022D, Paso 6/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 6/2

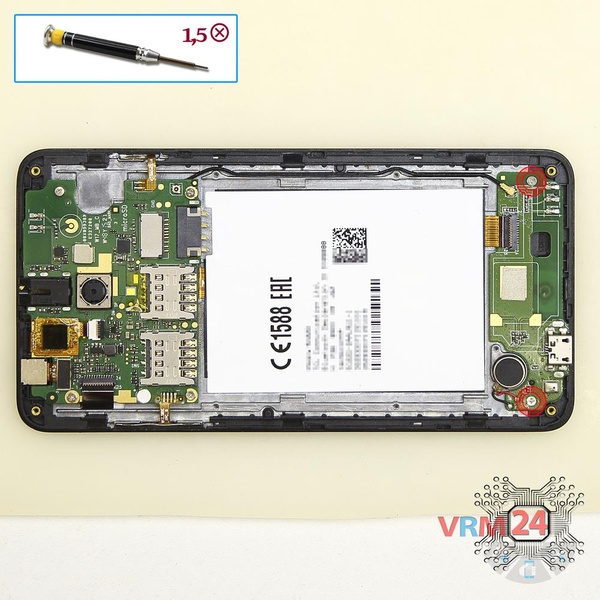

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB inferior.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 7/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 7/2 Cómo desmontar Alcatel OT POP Star 5022D, Paso 7/3 Cómo desmontar Alcatel OT POP Star 5022D, Paso 7/4

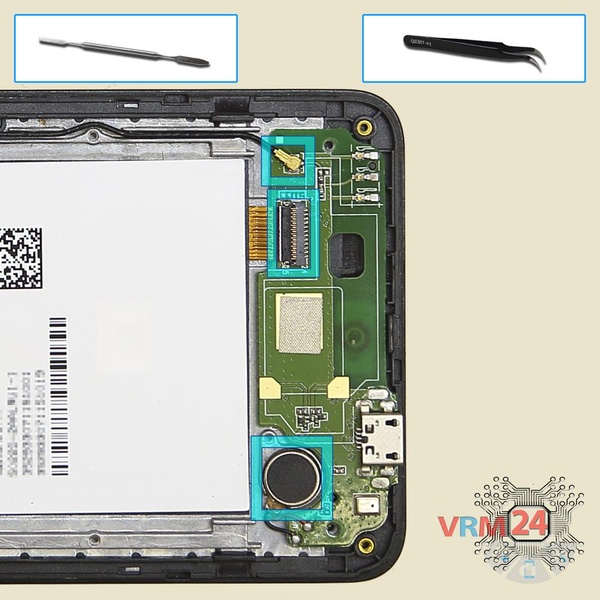

Paso 7.

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 8/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 8/2

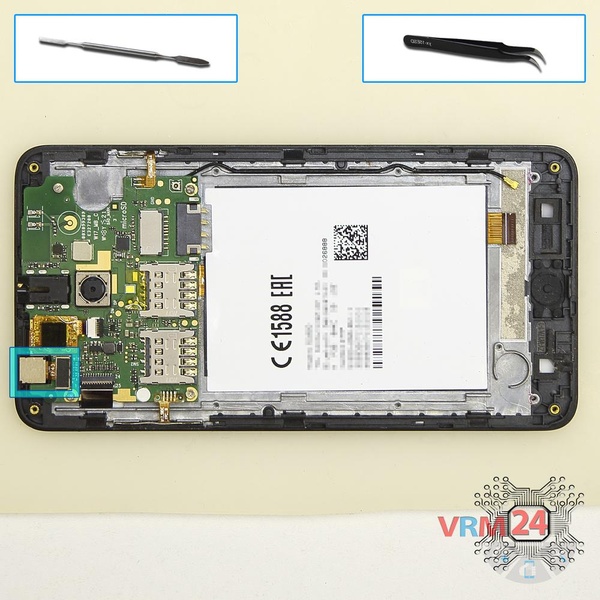

Paso 8.

Desconecte el conector & nbsp; en la PCB y retire la cámara frontal (selfie).

Cómo desmontar Alcatel OT POP Star 5022D, Paso 9/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 9/2

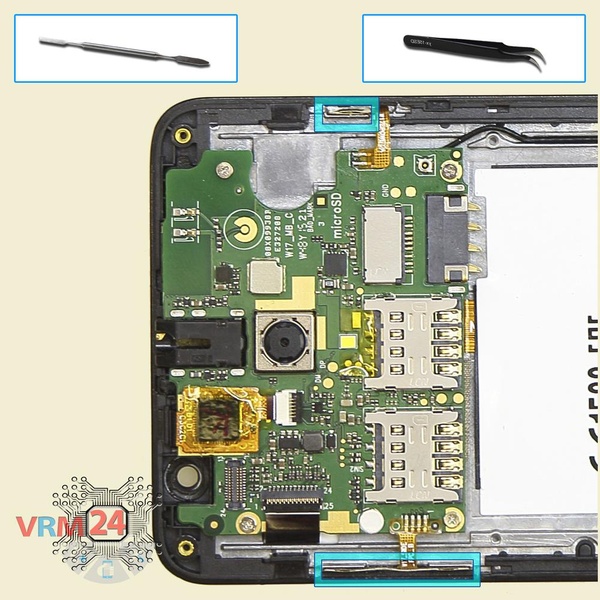

Paso 9.

Hacer palanca & amp; levante el cable plano flexible de los botones de volumen y encendido.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 10/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 10/2 Cómo desmontar Alcatel OT POP Star 5022D, Paso 10/3

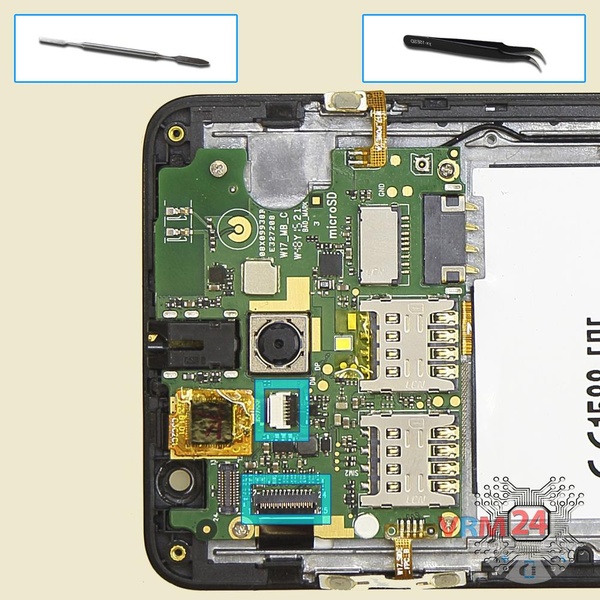

Paso 10.

Desconecte los conectores de la PCB.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 11/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 11/2

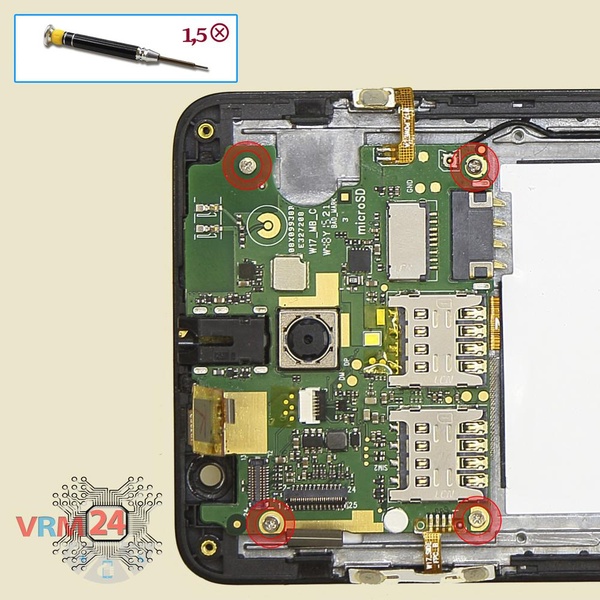

Paso 11.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la & nbsp; PCB.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 12/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 12/2 Cómo desmontar Alcatel OT POP Star 5022D, Paso 12/3 Cómo desmontar Alcatel OT POP Star 5022D, Paso 12/4

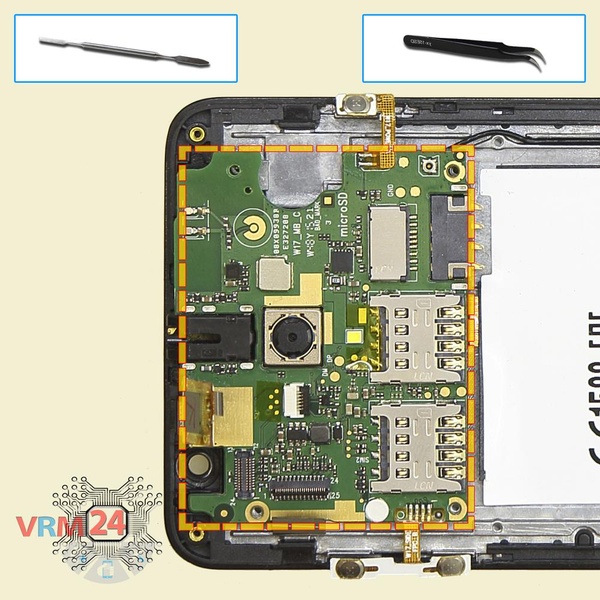

Paso 12.

Voltee la placa, desconecte los conectores del interior y retire la PCB.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 13/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 13/2

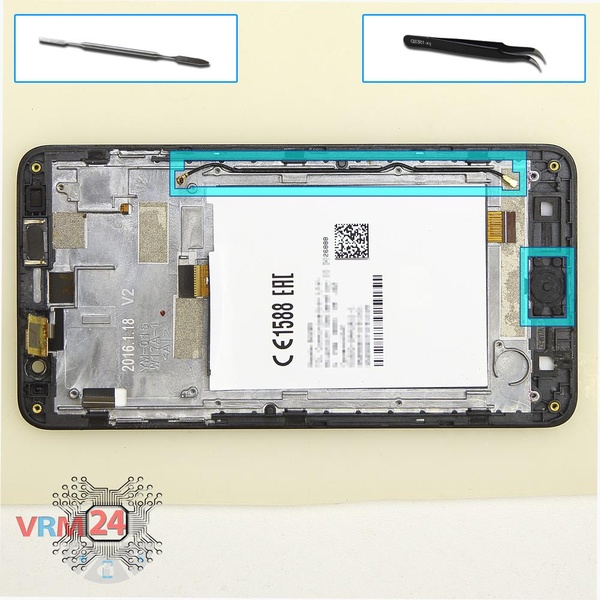

Paso 13.

Hacer palanca & amp; retire el cable coaxial y la tecla del botón Menú.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 14/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 14/2

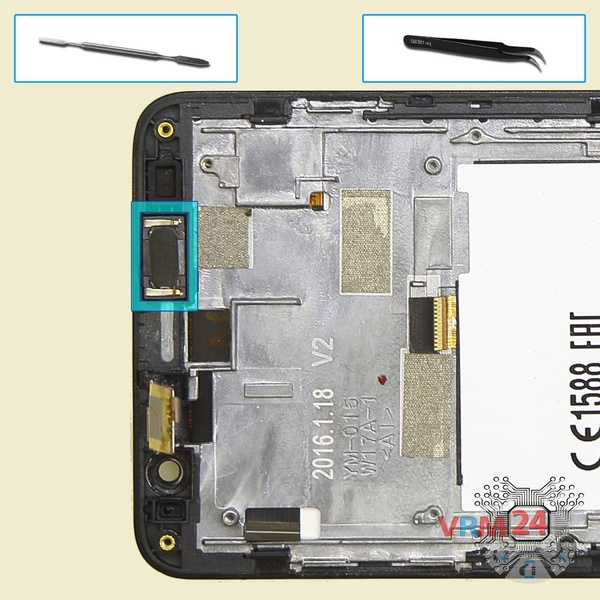

Paso 14.

Hacer palanca & amp; retire el altavoz del oído.

Cómo desmontar Alcatel OT POP Star 5022D, Paso 15/1 Cómo desmontar Alcatel OT POP Star 5022D, Paso 15/2 Cómo desmontar Alcatel OT POP Star 5022D, Paso 15/3

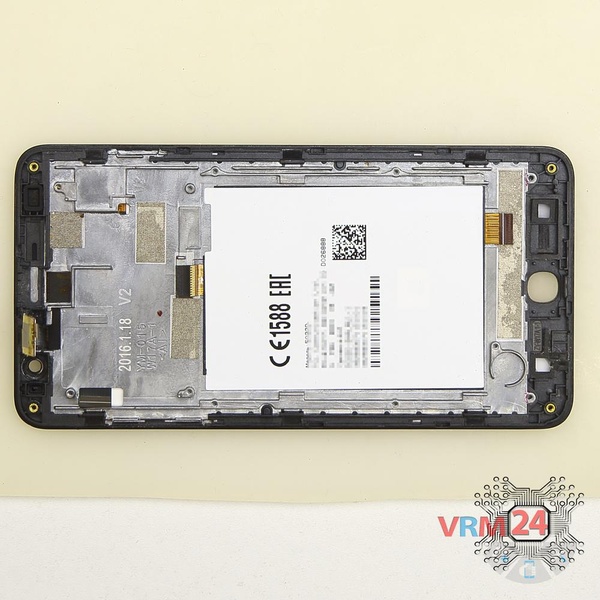

Paso 15.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Alcatel OT POP Star 5022D en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Alcatel #Alcatel OT POP Star 5022D
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT POP Star 5022D — Alcatel OneTouch Pop Star lanzado para los mercados en diferentes países.
