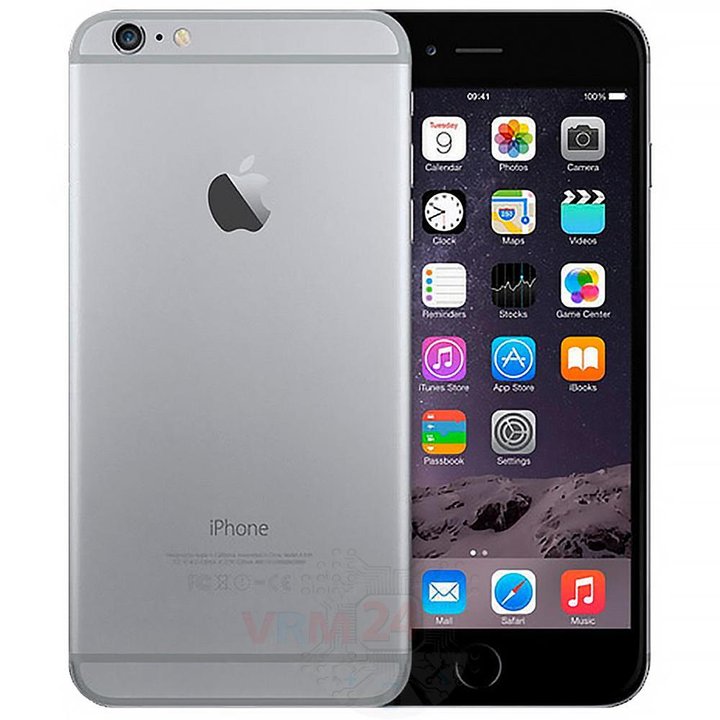

Apple iPhone 6S Plus

Dificultad de desmontaje:
Duro

Duración:
31 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador de cinco puntas p0,8 mm

Destornillador phillips iphone

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Apple iPhone 6S Plus (iPhone 6S Plus A1634, A1687, A1690, A1699) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Apple iPhone 6S Plus, Paso 1/1

Cómo desmontar Apple iPhone 6S Plus, Paso 1/2

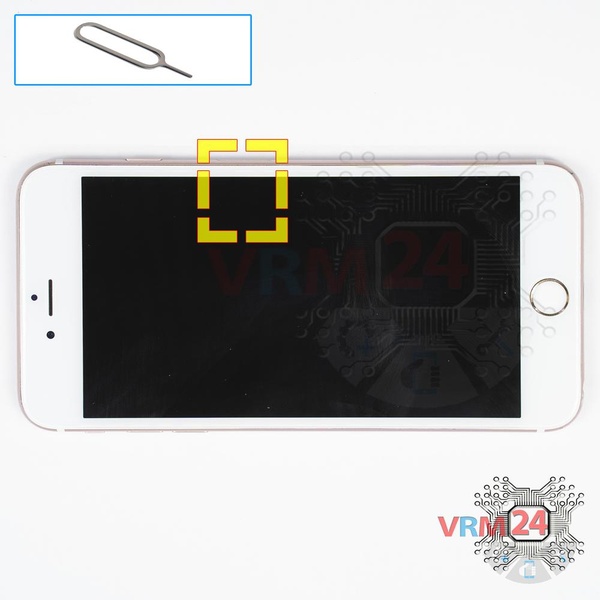

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Apple iPhone 6S Plus, Paso 2/1

Cómo desmontar Apple iPhone 6S Plus, Paso 2/2

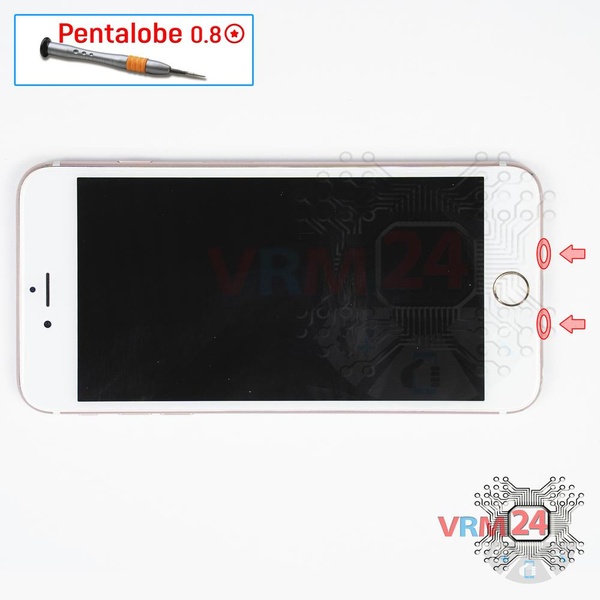

Paso 2.

Con un destornillador (pentalobe de 0,8 mm en forma de estrella), desatornille 2 tornillos en el extremo del teléfono, asegurando el módulo de pantalla.

Cómo desmontar Apple iPhone 6S Plus, Paso 3/1

Cómo desmontar Apple iPhone 6S Plus, Paso 3/2

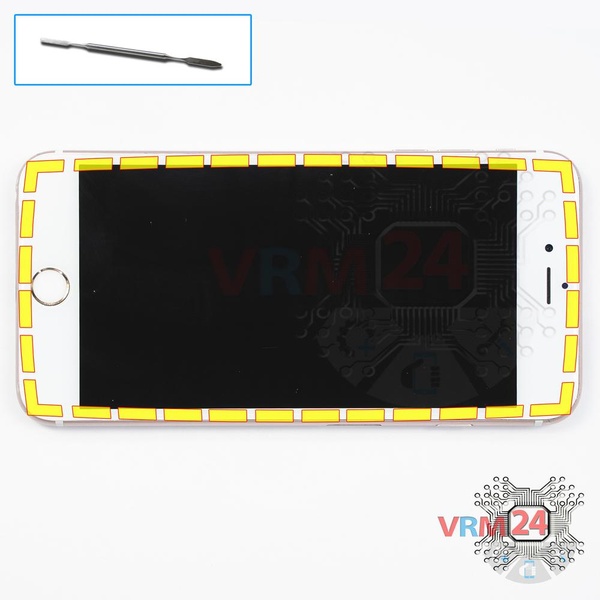

Paso 3.

Abra el módulo de visualización.

Cómo desmontar Apple iPhone 6S Plus, Paso 4/1

Cómo desmontar Apple iPhone 6S Plus, Paso 4/2

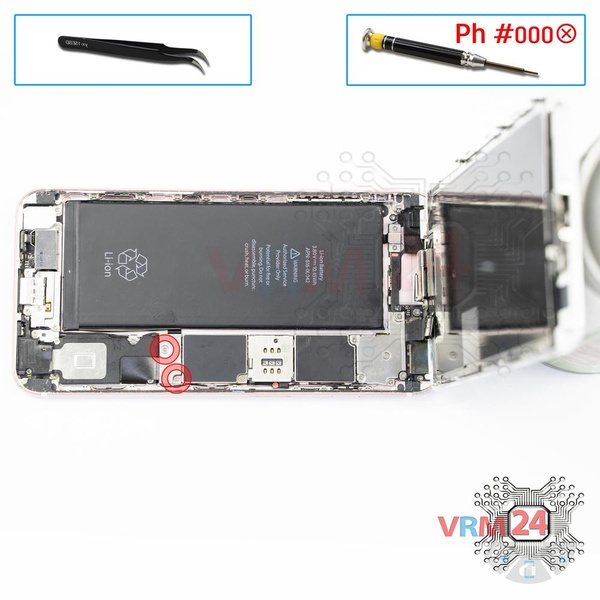

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos y retire el soporte que sujeta los conectores.

Cómo desmontar Apple iPhone 6S Plus, Paso 5/1

Cómo desmontar Apple iPhone 6S Plus, Paso 5/2

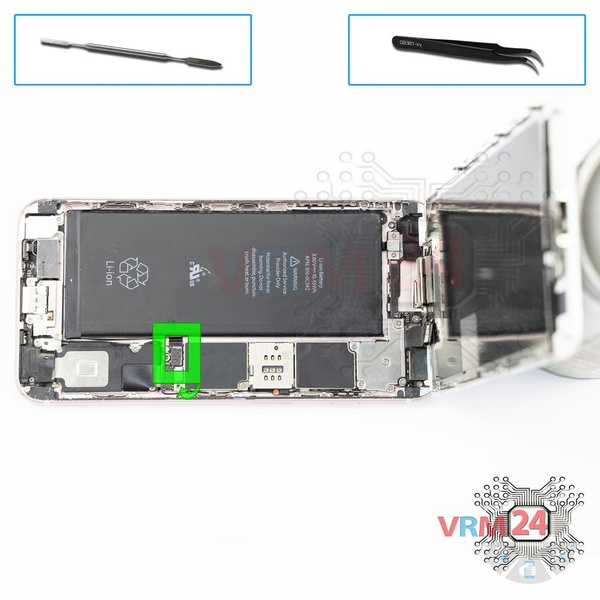

Paso 5.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Apple iPhone 6S Plus, Paso 6/1

Cómo desmontar Apple iPhone 6S Plus, Paso 6/2

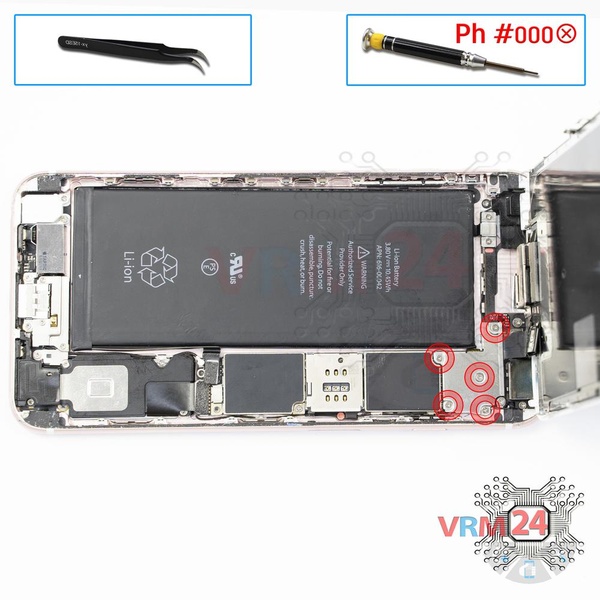

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos y retire el soporte que sujeta los conectores.

Cómo desmontar Apple iPhone 6S Plus, Paso 7/1

Cómo desmontar Apple iPhone 6S Plus, Paso 7/2

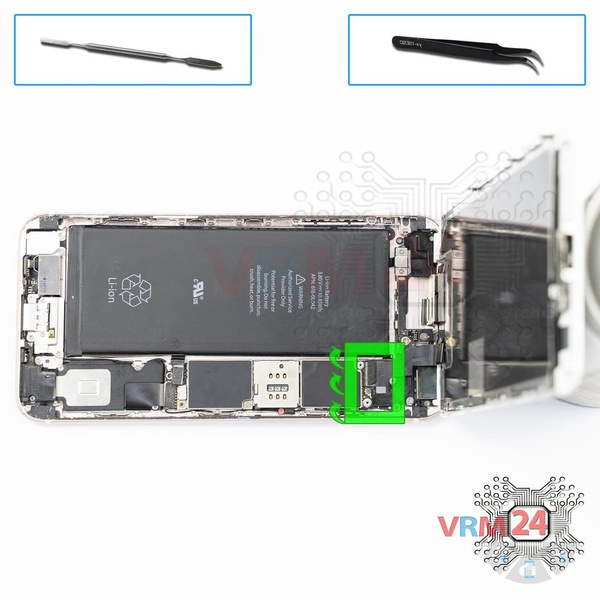

Paso 7.

Levante los conectores y retire el módulo de visualización.

Cómo desmontar Apple iPhone 6S Plus, Paso 8/1

Cómo desmontar Apple iPhone 6S Plus, Paso 8/2

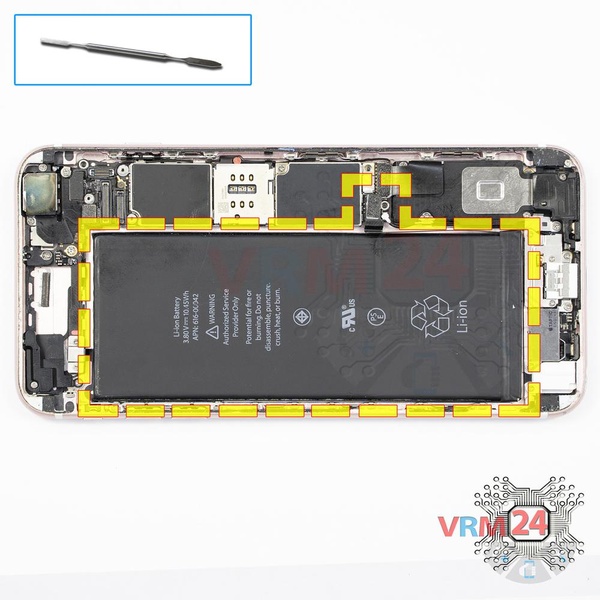

Paso 8.

Quite la batería.

Cómo desmontar Apple iPhone 6S Plus, Paso 9/1

Cómo desmontar Apple iPhone 6S Plus, Paso 9/2

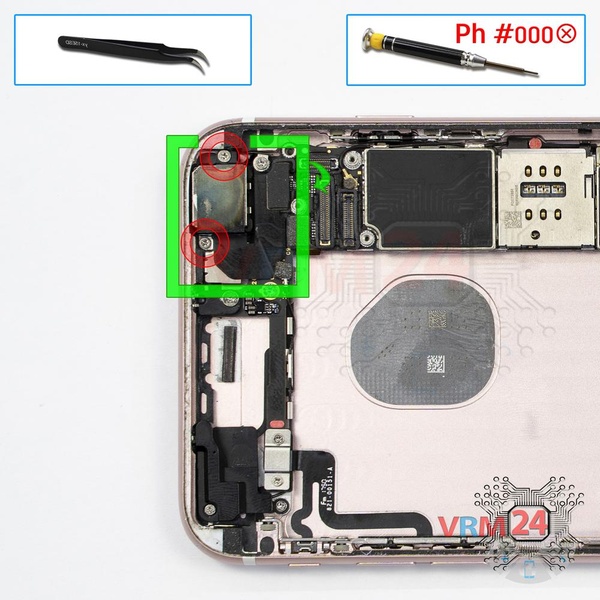

Paso 9.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos, levante el conector y retire la cámara principal.

Cómo desmontar Apple iPhone 6S Plus, Paso 10/1

Cómo desmontar Apple iPhone 6S Plus, Paso 10/2

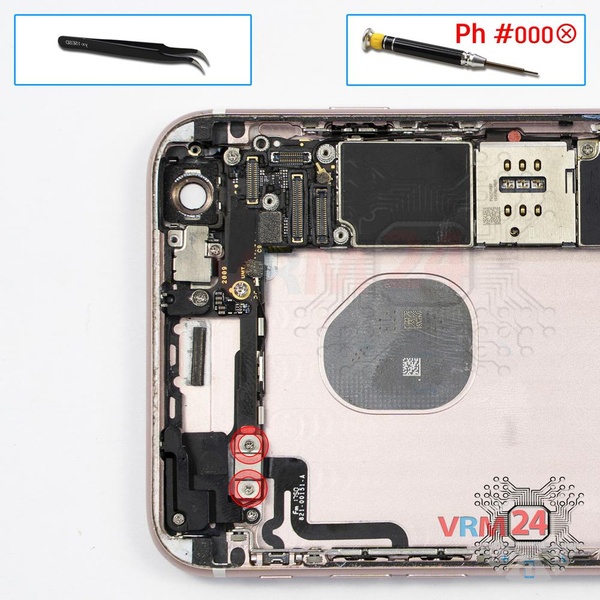

Paso 10.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos y retire el soporte que sujeta el conector de los botones de volumen y encendido.

Cómo desmontar Apple iPhone 6S Plus, Paso 11/1

Cómo desmontar Apple iPhone 6S Plus, Paso 11/2

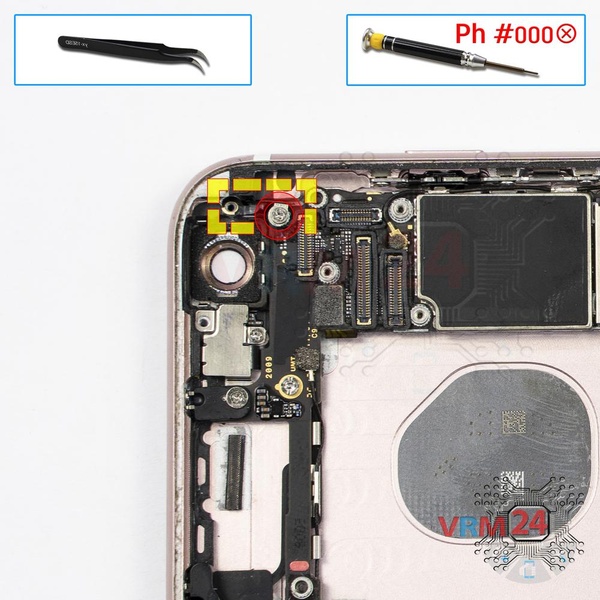

Paso 11.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 tornillo y retire una antena.

Cómo desmontar Apple iPhone 6S Plus, Paso 12/1

Cómo desmontar Apple iPhone 6S Plus, Paso 12/2

Cómo desmontar Apple iPhone 6S Plus, Paso 12/3

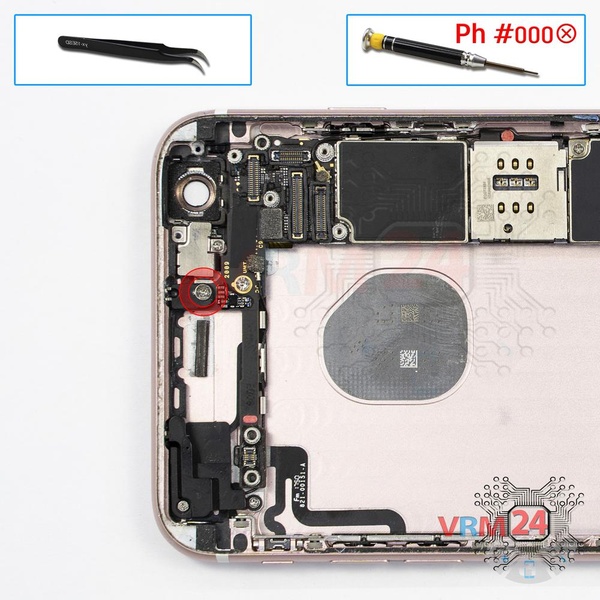

Paso 12.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos y retire una antena.

Cómo desmontar Apple iPhone 6S Plus, Paso 13/1

Cómo desmontar Apple iPhone 6S Plus, Paso 13/2

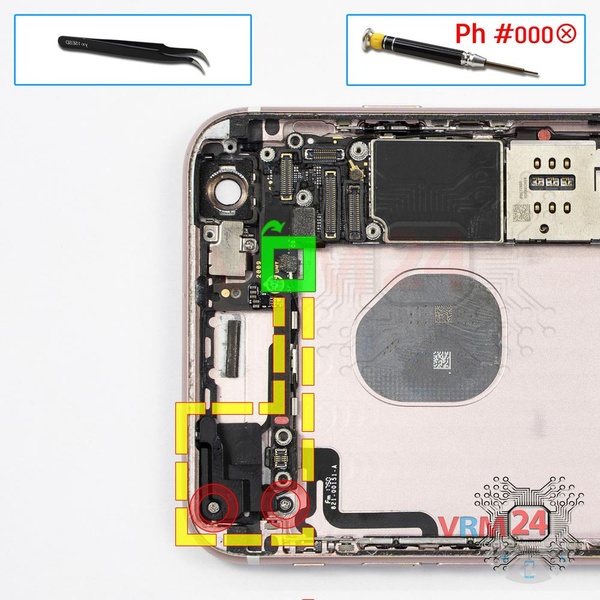

Paso 13.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos y retire el conjunto con cable coaxial.

Cómo desmontar Apple iPhone 6S Plus, Paso 14/1

Cómo desmontar Apple iPhone 6S Plus, Paso 14/2

Cómo desmontar Apple iPhone 6S Plus, Paso 14/3

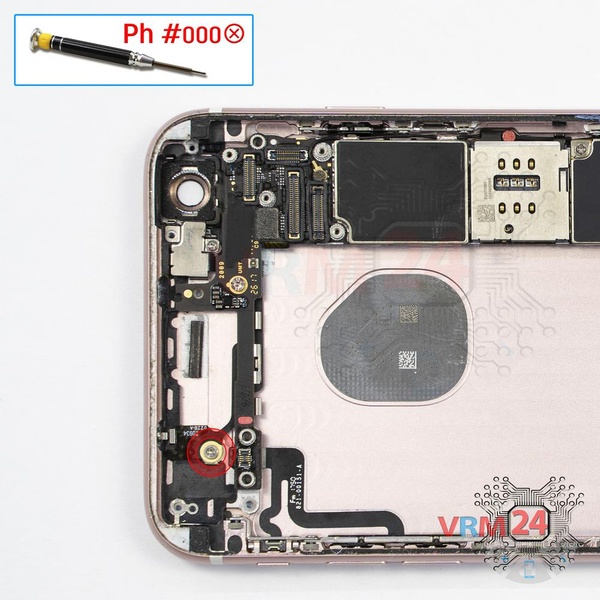

Paso 14.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos.

Cómo desmontar Apple iPhone 6S Plus, Paso 15/1

Cómo desmontar Apple iPhone 6S Plus, Paso 15/2

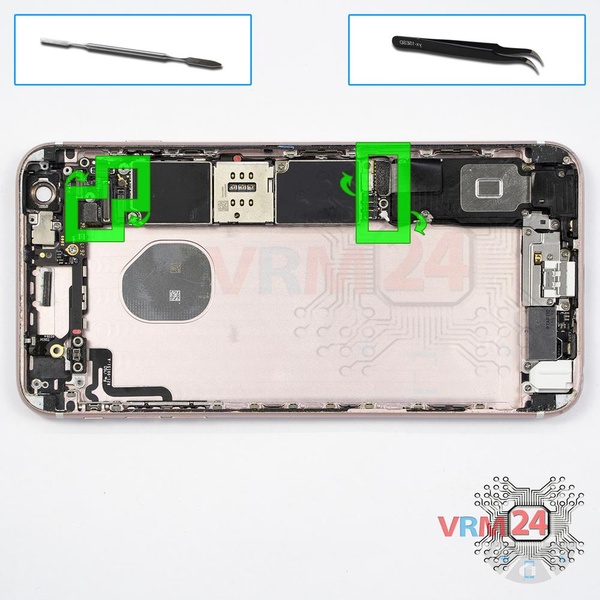

Paso 15.

Desconecte los conectores de la PCB.

Cómo desmontar Apple iPhone 6S Plus, Paso 16/1

Cómo desmontar Apple iPhone 6S Plus, Paso 16/2

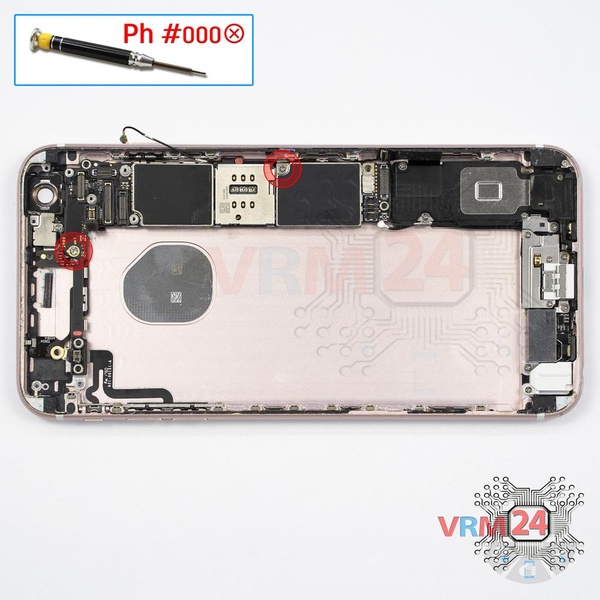

Paso 16.

Con un destornillador (Phillips 1,5 mm PH000) y un destornillador (Phillips iPhone 2,5 mm), desatornille 2 tornillos en la PCB.

Cómo desmontar Apple iPhone 6S Plus, Paso 17/1

Cómo desmontar Apple iPhone 6S Plus, Paso 17/2

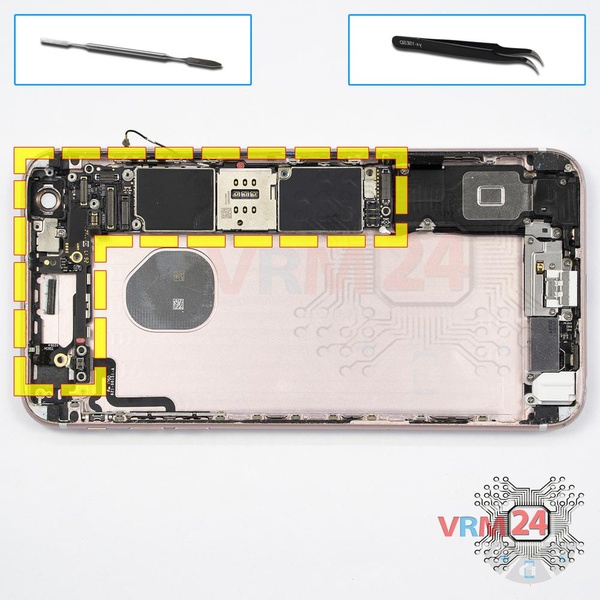

Paso 17.

Retire la PCB.

Cómo desmontar Apple iPhone 6S Plus, Paso 18/1

Cómo desmontar Apple iPhone 6S Plus, Paso 18/2

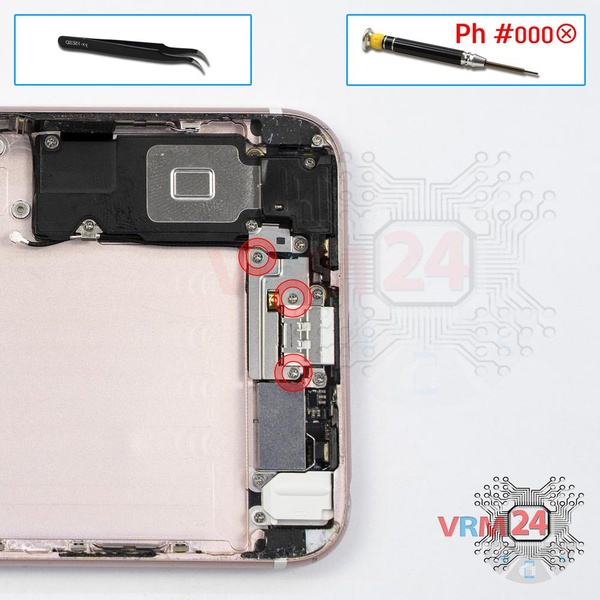

Paso 18.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos y retire el soporte que sujeta los conectores.

Cómo desmontar Apple iPhone 6S Plus, Paso 19/1

Cómo desmontar Apple iPhone 6S Plus, Paso 19/2

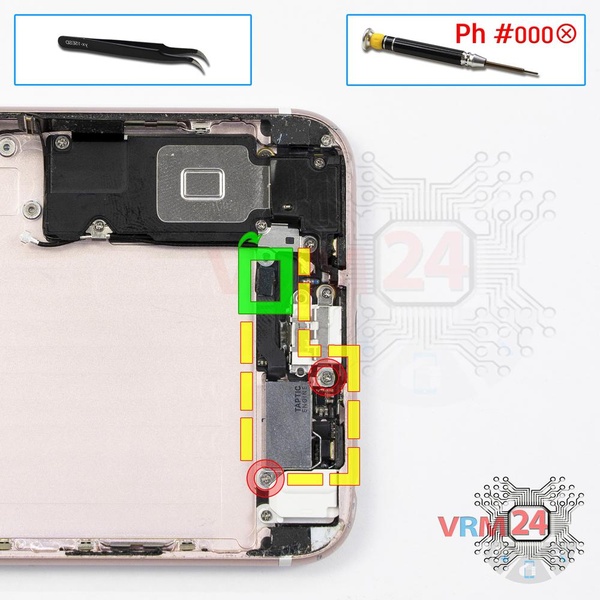

Paso 19.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos, levante el conector y retire el TapTic (motor de vibración).

Cómo desmontar Apple iPhone 6S Plus, Paso 20/1

Cómo desmontar Apple iPhone 6S Plus, Paso 20/2

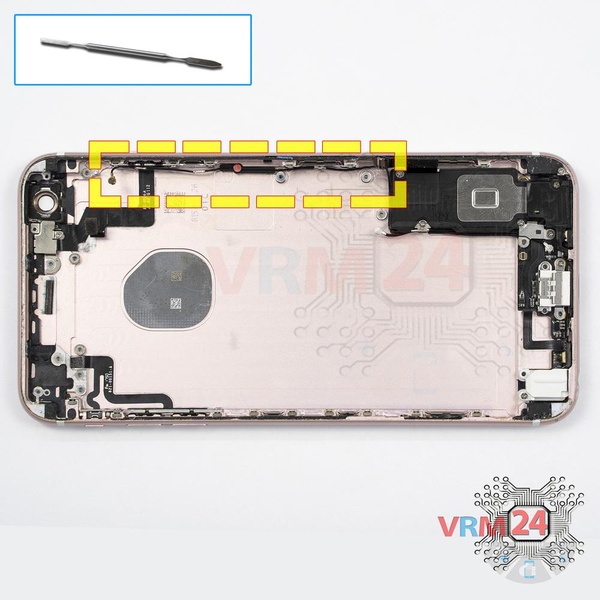

Paso 20.

Despegue el cable coaxial.

Cómo desmontar Apple iPhone 6S Plus, Paso 21/1

Cómo desmontar Apple iPhone 6S Plus, Paso 21/2

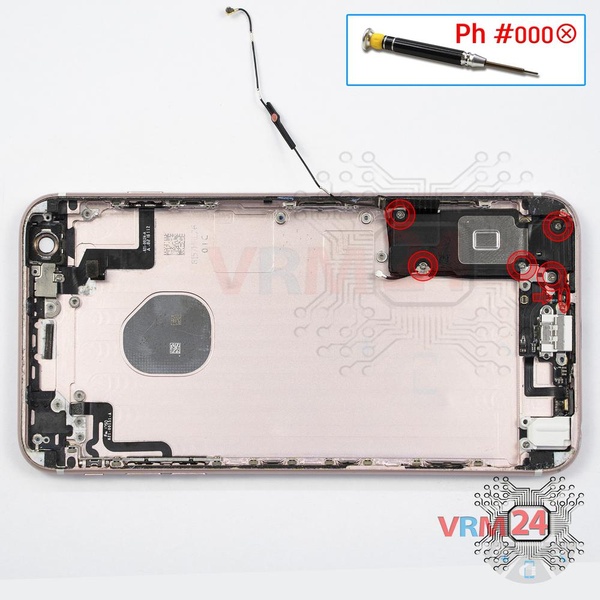

Paso 21.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos.

Cómo desmontar Apple iPhone 6S Plus, Paso 22/1

Cómo desmontar Apple iPhone 6S Plus, Paso 22/2

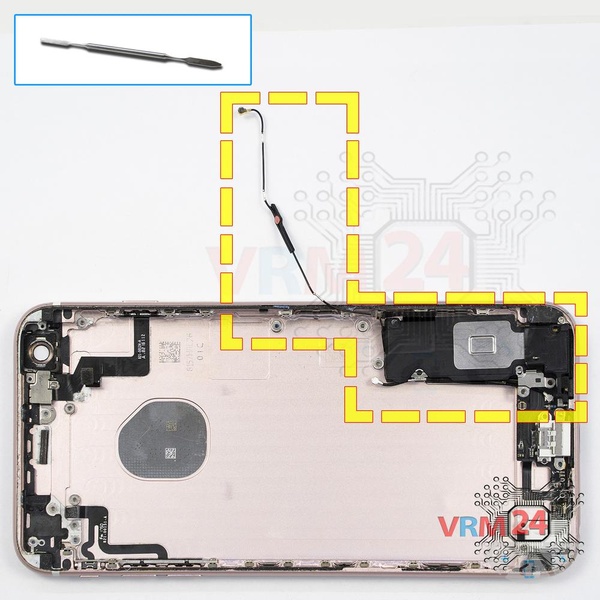

Paso 22.

Retire el conjunto del zumbador (altavoz).

Cómo desmontar Apple iPhone 6S Plus, Paso 23/1

Cómo desmontar Apple iPhone 6S Plus, Paso 23/2

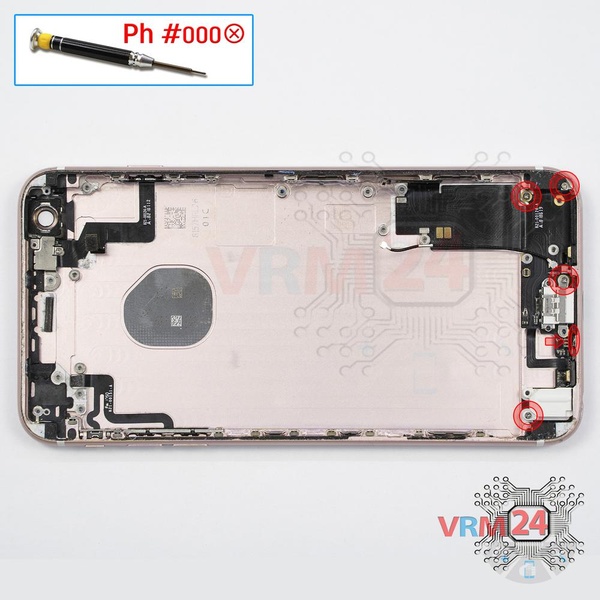

Paso 23.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos.

Cómo desmontar Apple iPhone 6S Plus, Paso 24/1

Cómo desmontar Apple iPhone 6S Plus, Paso 24/2

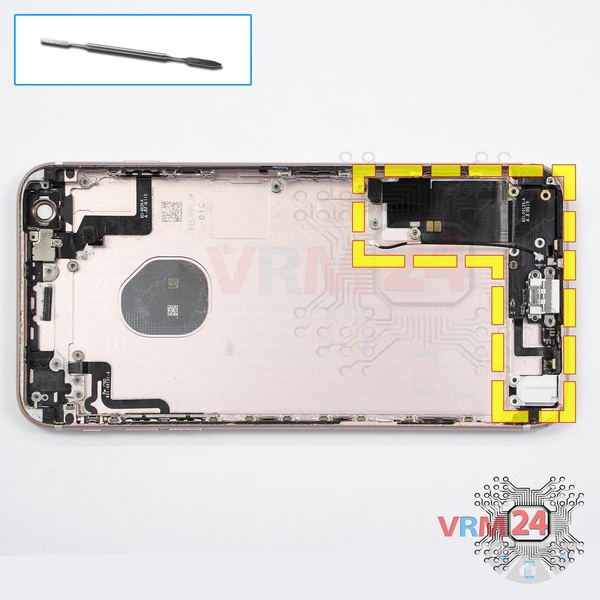

Paso 24.

Retire el cable con un puerto Lightning, conector / toma de auriculares y micrófonos.

Instrucciones detalladas de desmontaje de Apple iPhone 6S Plus en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Apple #Apple iPhone 6S Plus

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 31 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Apple iPhone 6S Plus — iPhone 6S Plus A1634, A1687, A1690, A1699 lanzado para los mercados en diferentes países.
