Dificultad de desmontaje:
Duro

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Apple iPod Touch (6th generation) (iPod Touch 6G A1641, A1574) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Apple iPod Touch (6th generation), Paso 1/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 1/2

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su dispositivo.


Cómo desmontar Apple iPod Touch (6th generation), Paso 2/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 2/2 Cómo desmontar Apple iPod Touch (6th generation), Paso 2/3 Cómo desmontar Apple iPod Touch (6th generation), Paso 2/4 Cómo desmontar Apple iPod Touch (6th generation), Paso 2/5 Cómo desmontar Apple iPod Touch (6th generation), Paso 2/6

Paso 2. Abrir el módulo de pantalla

⚠️ ¡Presta atención! El desmontaje tiene una tercera dificultad máxima porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos encarecidamente que se ponga en contacto con un centro de servicio especializado.

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.


Cómo desmontar Apple iPod Touch (6th generation), Paso 3/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 3/2 Cómo desmontar Apple iPod Touch (6th generation), Paso 3/3

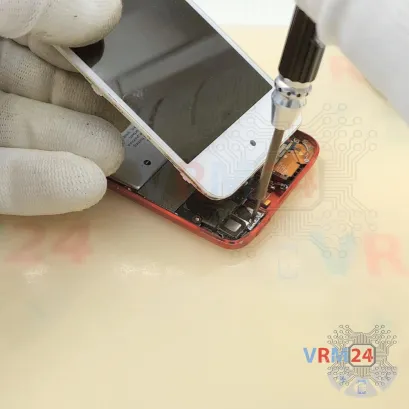

Paso 3. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 tornillos.


Cómo desmontar Apple iPod Touch (6th generation), Paso 4/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 4/2 Cómo desmontar Apple iPod Touch (6th generation), Paso 4/3 Cómo desmontar Apple iPod Touch (6th generation), Paso 4/4 Cómo desmontar Apple iPod Touch (6th generation), Paso 4/5

Paso 4. Abrir la tapa central

Despegue con cuidado el botón de inicio y retire la tapa del medio.


Cómo desmontar Apple iPod Touch (6th generation), Paso 5/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 5/2 Cómo desmontar Apple iPod Touch (6th generation), Paso 5/3 Cómo desmontar Apple iPod Touch (6th generation), Paso 5/4 Cómo desmontar Apple iPod Touch (6th generation), Paso 5/5

Paso 5. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille cinco tornillos.


Cómo desmontar Apple iPod Touch (6th generation), Paso 6/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 6/2

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los tres tornillos que sujetan la placa base.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Apple iPod Touch (6th generation), Paso 7/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 7/2 Cómo desmontar Apple iPod Touch (6th generation), Paso 7/3 Cómo desmontar Apple iPod Touch (6th generation), Paso 7/4 Cómo desmontar Apple iPod Touch (6th generation), Paso 7/5

Paso 7. Desconecte los conectores

Despegue con cuidado la cámara frontal, desconecte los conectores (ambos están conectados desde el interior de la placa base) y retire el módulo de visualización.


Cómo desmontar Apple iPod Touch (6th generation), Paso 8/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 8/2

Paso 8. Retire la cámara trasera

Levante la placa base lo suficiente para alcanzar el conector, desconecte el conector y retire la cámara trasera.

⚠️ La cámara trasera puede estar pegada con cinta adhesiva, así que tenga cuidado.


Cómo desmontar Apple iPod Touch (6th generation), Paso 9/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 9/2 Cómo desmontar Apple iPod Touch (6th generation), Paso 9/3

Paso 9. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille cuatro tornillos.


Cómo desmontar Apple iPod Touch (6th generation), Paso 10/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 10/2 Cómo desmontar Apple iPod Touch (6th generation), Paso 10/3

Paso 10. Retire la placa base

Retire con cuidado el cable con una placa base, batería, cámara frontal, puerto de carga. ⚠️ Hay una cosa, el conector de la batería está soldado con fuerza, por lo que todas las partes estarán activas. Considérelo y desmonte o repare con cuidado.


Cómo desmontar Apple iPod Touch (6th generation), Paso 11/1

Paso 11. Retirar la batería

La batería soldada a la placa base.


Cómo desmontar Apple iPod Touch (6th generation), Paso 12/1 Cómo desmontar Apple iPod Touch (6th generation), Paso 12/2 Cómo desmontar Apple iPod Touch (6th generation), Paso 12/3

Paso 12. En la carcasa quedó

La carcasa.

Instrucciones detalladas de desmontaje de Apple iPod Touch (6th generation) en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma 26 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Apple iPod Touch (6th generation) — iPod Touch 6G A1641 A1574 lanzado para los mercados en diferentes países.
