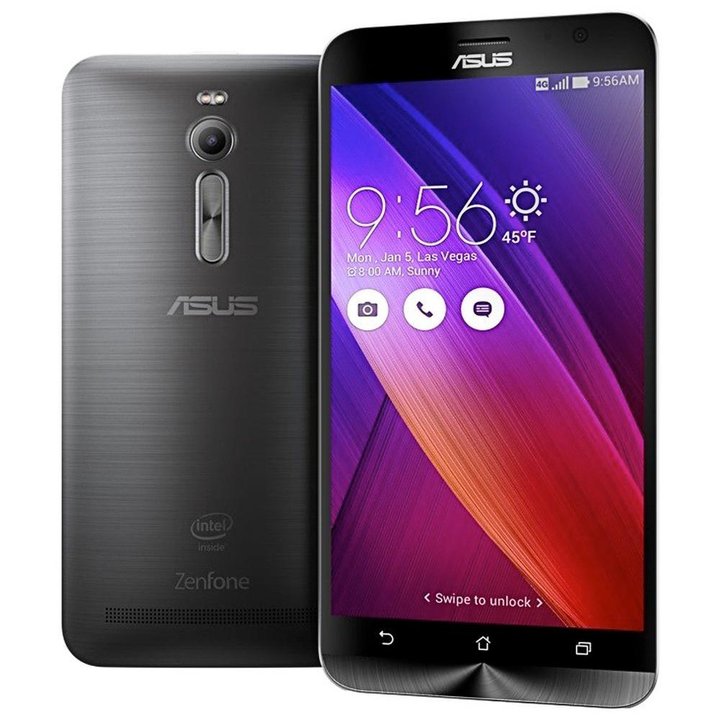

Asus ZenFone 2 ZE550ML
Asus ZenFone 2 ZE550ML
Dificultad de desmontaje:
Fácil
Duración:
4 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas
Herramienta de expulsión Herramienta de expulsión

Desmontaje/Reparar del dispositivo móvil Asus ZenFone 2 ZE550ML con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 1/1 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 1/2

Paso 1.

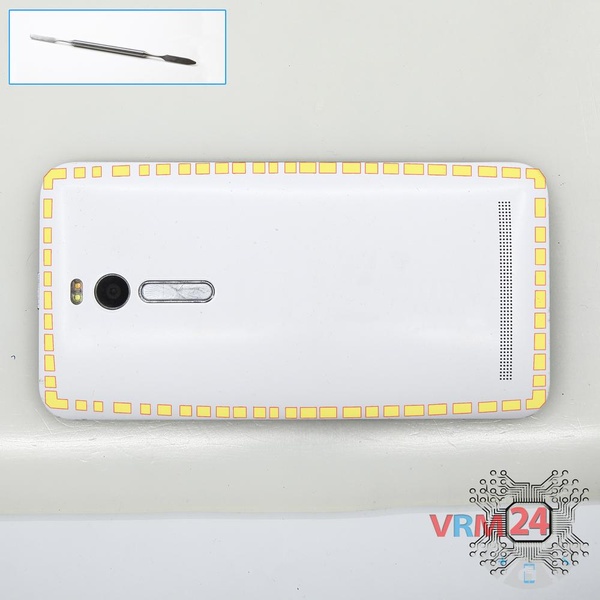

Abra la cubierta trasera.

Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 2/1 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 2/2

Paso 2.

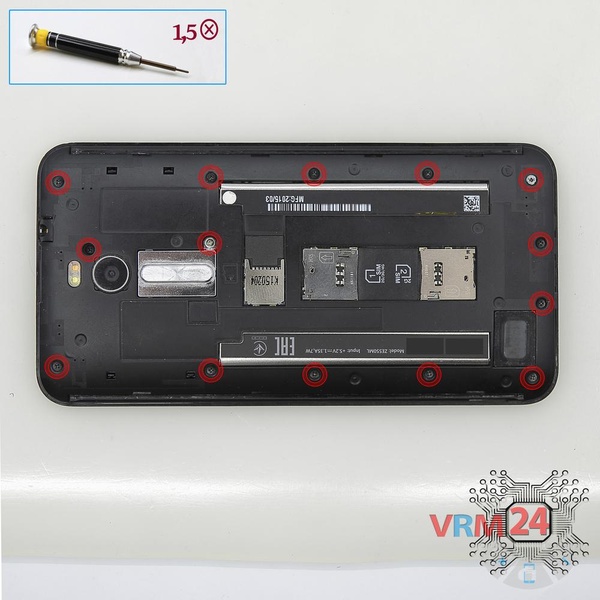

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 14 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 3/1 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 3/2

Paso 3.

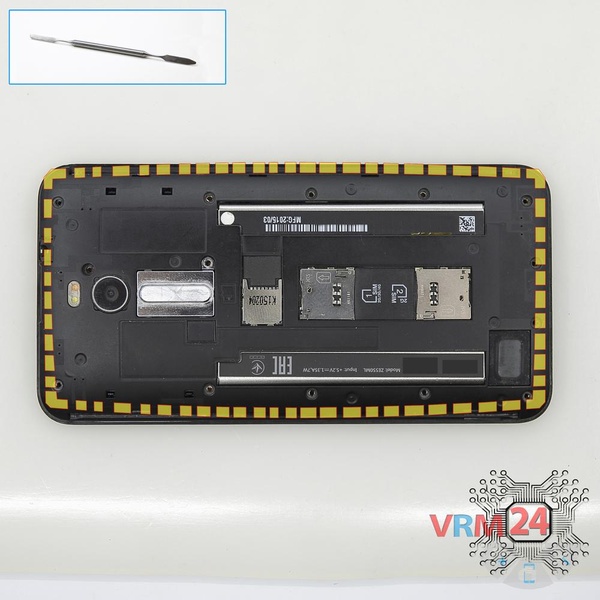

Haga palanca y retire el marco del medio.

Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 4/1 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 4/2 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 4/3

Paso 4.

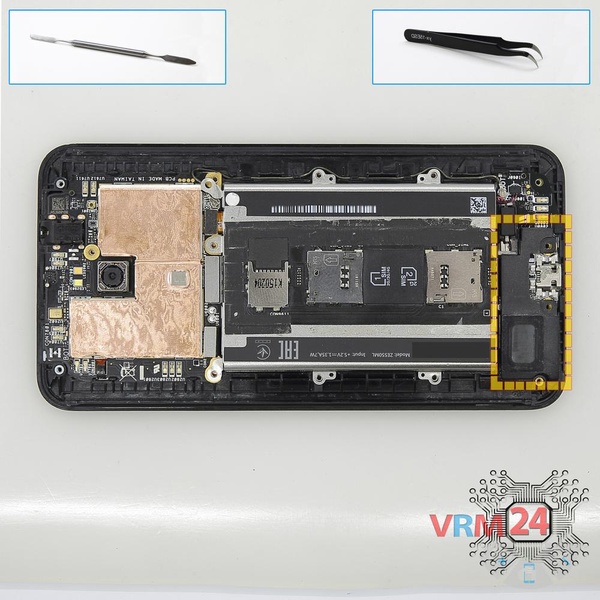

Haga palanca y retire la parte inferior con el zumbador (altavoz).

Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 5/1 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 5/2

Paso 5.

Levante y retire la batería.

⚠️ ¡Advertencia!

Si la batería está pegada al marco, se recomienda calentar suavemente la superficie de la batería para suavizar la & nbsp; debajo.

Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 6/1 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 6/2 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 6/3 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 6/4

Paso 6.

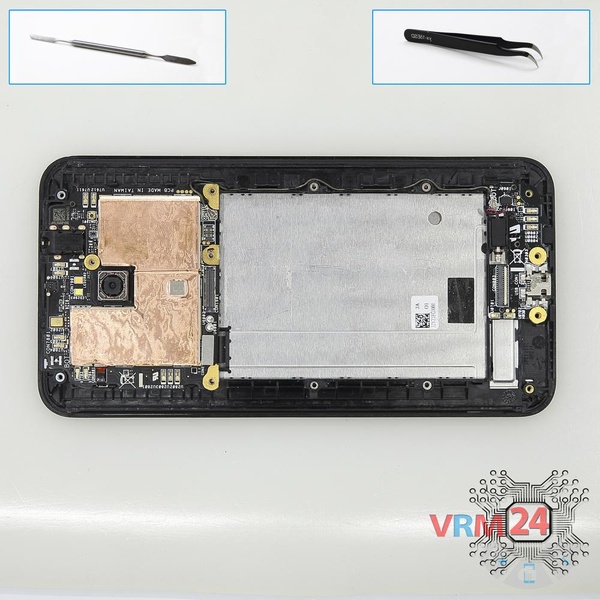

Haga palanca y retire la PCB inferior.

Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 7/1 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 7/2

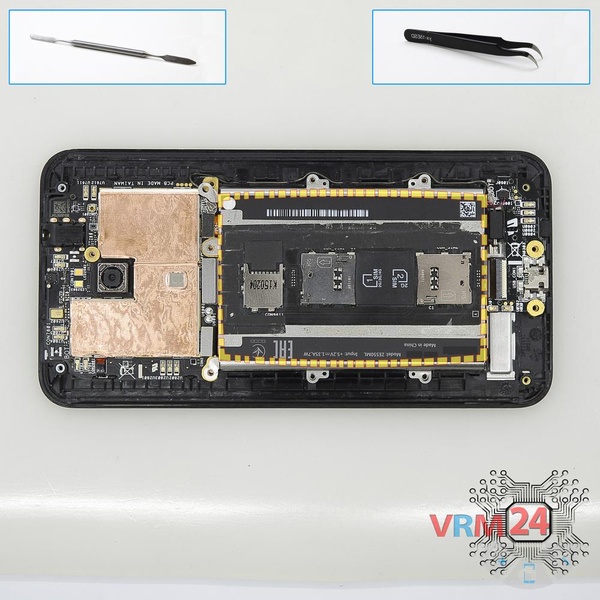

Paso 7.

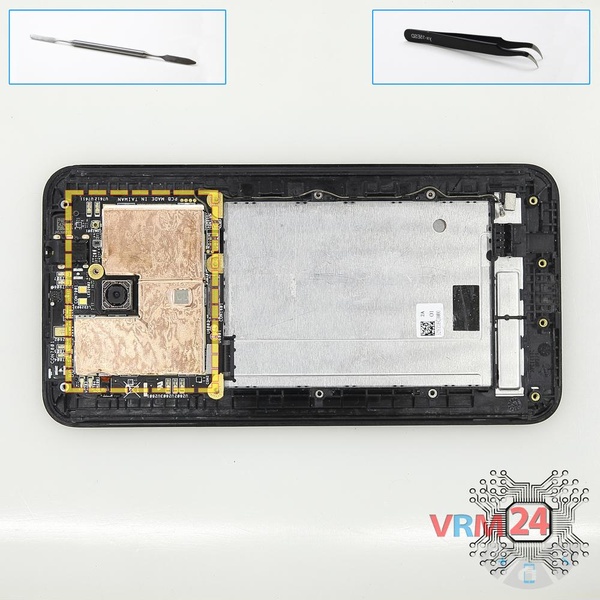

Retire la hoja del disipador de calor.

Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 8/1 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 8/2 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 8/3 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 8/4

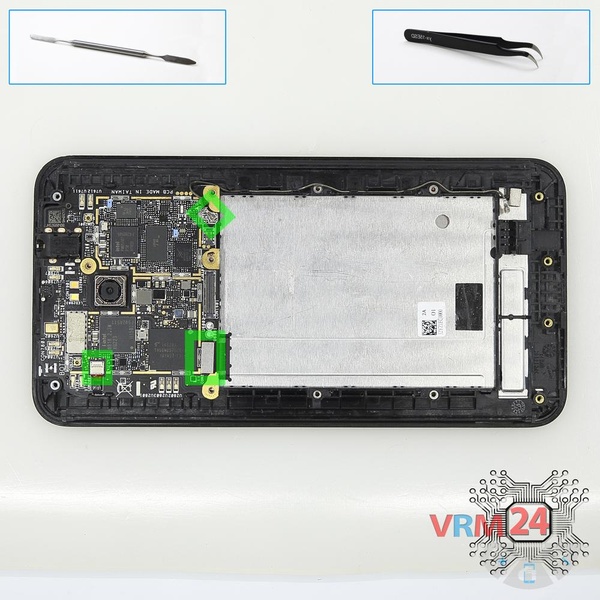

Paso 8.

Retire la PCB.

Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 9/1 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 9/2 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 9/3 Cómo desmontar Asus ZenFone 2 ZE550ML, Paso 9/4

Paso 9.

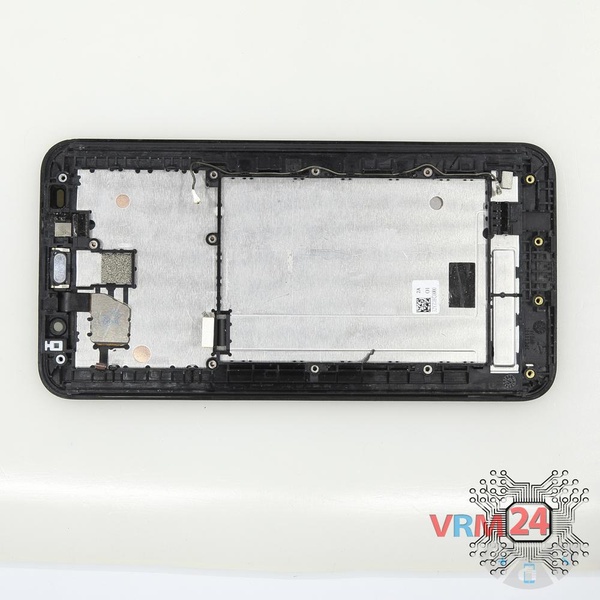

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Asus ZenFone 2 ZE550ML en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Asus #Asus ZenFone 2 ZE550ML
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Asus ZenFone 2 ZE550ML lanzado para los mercados en diferentes países.
