Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Asus ZenPad 10 Z300CG con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 1/1

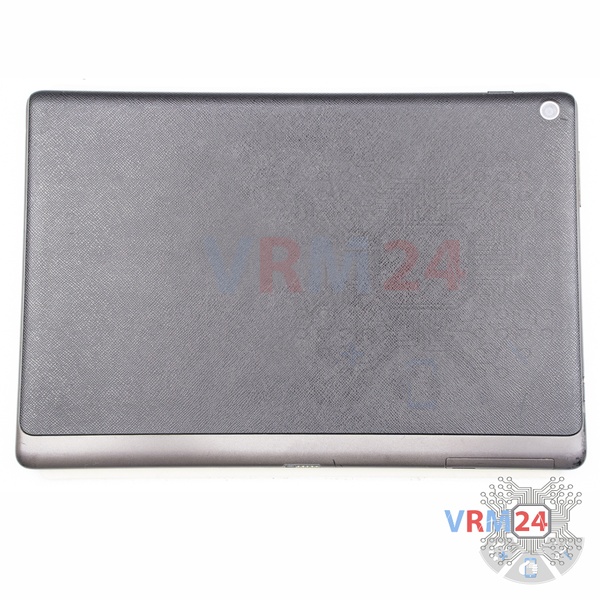

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 2/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 2/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 2/3 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 2/4 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 2/5

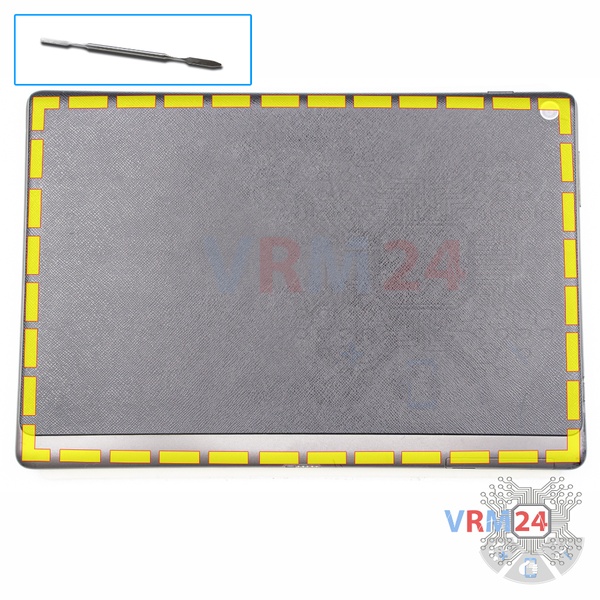

Paso 2. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la tapa trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 3/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 3/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 3/3

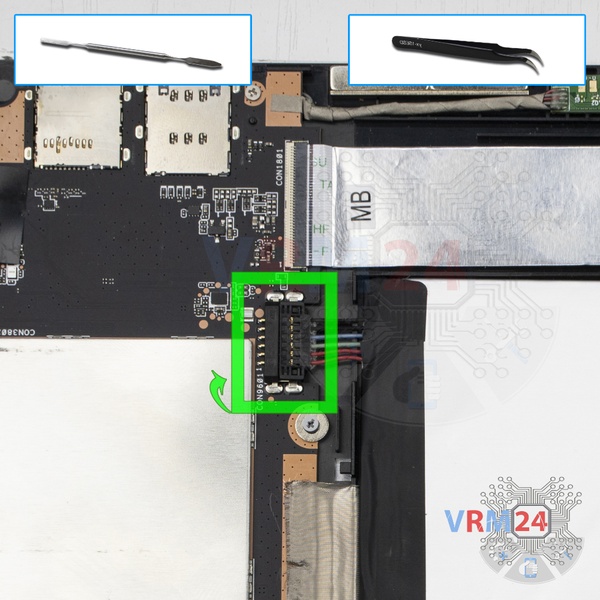

Paso 3. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Asus ZenPad 10 Z300CG tiene una batería C11PpCI M544 con una capacidad de 4890 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 4/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 4/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 4/3 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 4/4 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 4/5

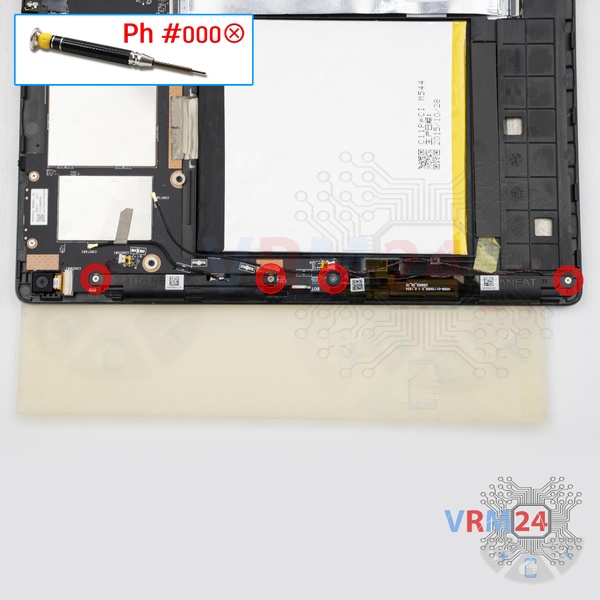

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille cuatro tornillos.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 5/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 5/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 5/3 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 5/4 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 5/5 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 5/6 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 5/7 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 5/8

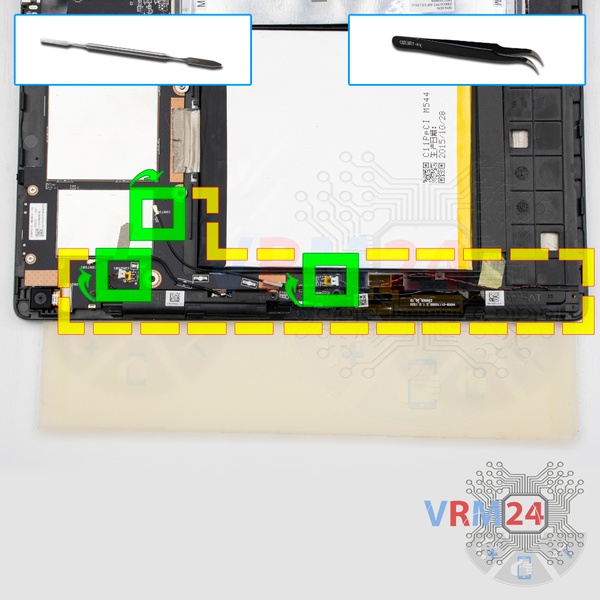

Paso 5. Retire el altavoz

Levante los conectores y retire dos altavoces.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 6/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 6/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 6/3

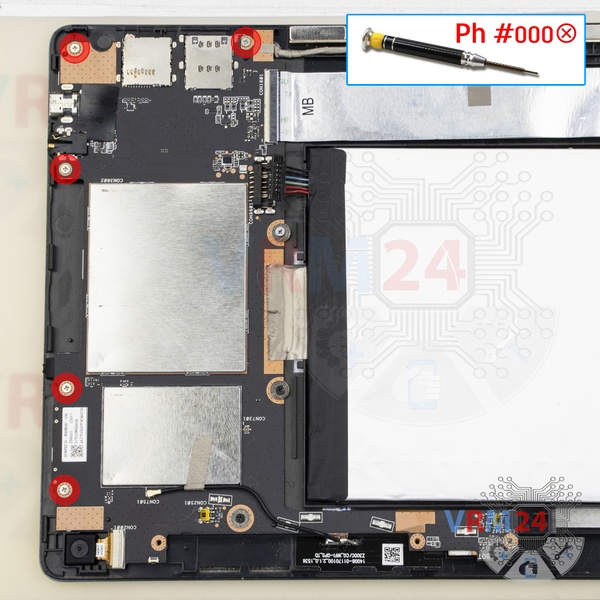

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 5 tornillos que sujetan la placa base.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 7/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 7/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 7/3

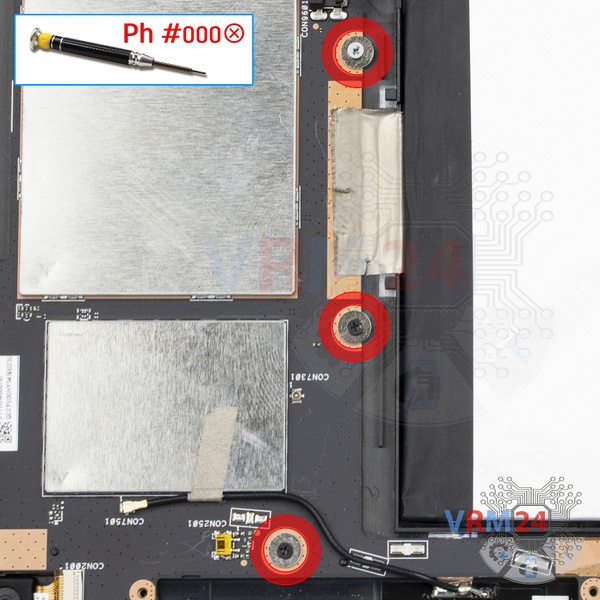

Paso 7. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille tres tornillos pequeños.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 8/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 8/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 8/3

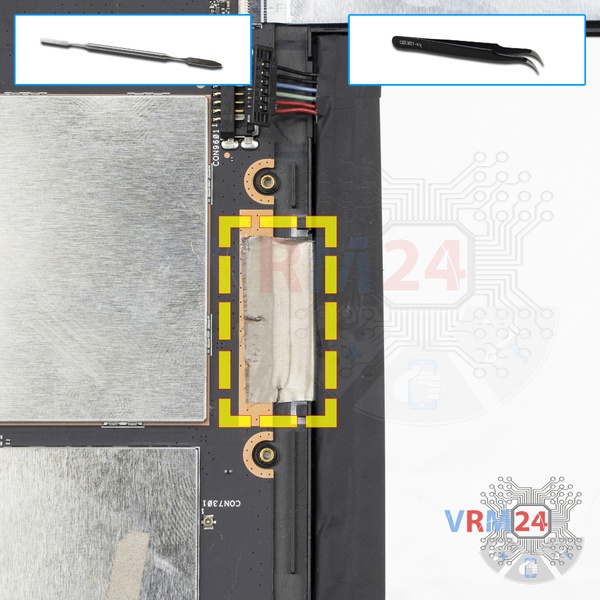

Paso 8. Retire la película protectora

Retire con cuidado la película protectora.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 9/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 9/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 9/3 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 9/4

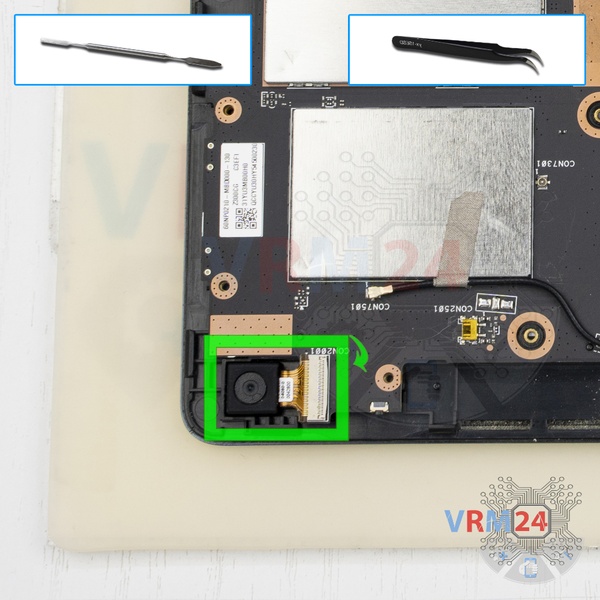

Paso 9. Retire la cámara trasera

Levante el conector y retire la cámara trasera.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 10/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 10/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 10/3 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 10/4 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 10/5

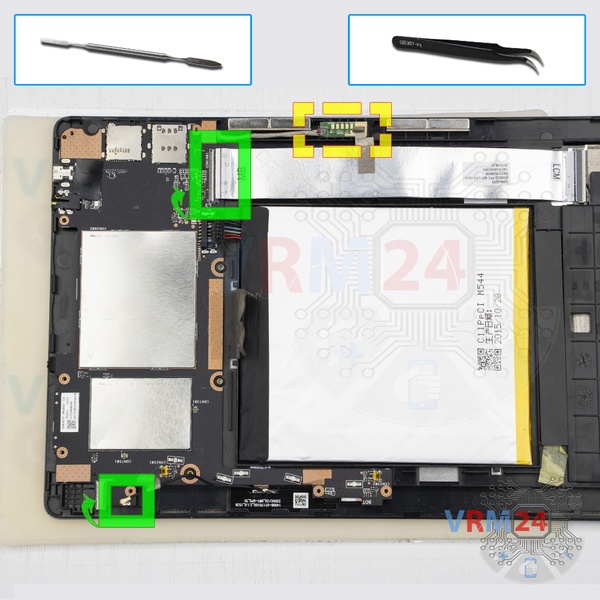

Paso 10. Desconecte los conectores

Levante los conectores del cable del módulo de pantalla, cable coaxial. Además, retire la placa pequeña.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 11/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 11/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 11/3

Paso 11. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Asus ZenPad 10 Z300CG, Paso 12/1 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 12/2 Cómo desmontar Asus ZenPad 10 Z300CG, Paso 12/3

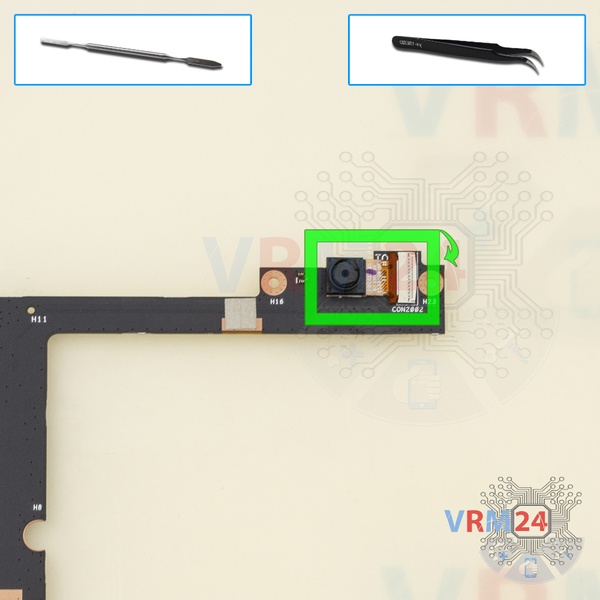

Paso 12. Retire la cámara frontal

Desconecte el conector y retire la cámara frontal (selfie).

Instrucciones detalladas de desmontaje de Asus ZenPad 10 Z300CG en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Asus ZenPad 10 Z300CG lanzado para los mercados en diferentes países.
