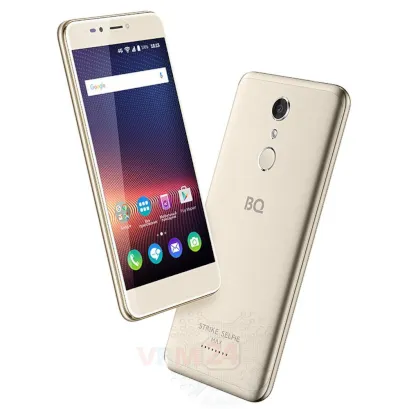

BQ-5504 Strike Selfie Max
BQ-5504 Strike Selfie Max
Dificultad de desmontaje:
Fácil
Duración:
9 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil BQ-5504 Strike Selfie Max con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 1/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 2/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 2/2

Paso 2.

Con un destornillador (Phillips 1.5 mm PH000), desatornille 16 pernos en el marco del teléfono.

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 3/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 3/2

Paso 3.

Haga palanca y retire el marco del medio.

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 4/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 4/2 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 4/3

Paso 4.

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 5/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 5/2 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 5/3

Paso 5.

Desconecte el conector de la PCB y retire el sensor de huellas dactilares.

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 6/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 6/2

Paso 6.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 7/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 7/2 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 7/3

Paso 7.

Desconecte los conectores de la PCB.

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 8/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 8/2

Paso 8.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 9/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 9/2

Paso 9.

Dar la vuelta a la placa, desconectar el conector del interior y retirarlo.

Cómo desmontar BQ-5504 Strike Selfie Max, Paso 10/1 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 10/2 Cómo desmontar BQ-5504 Strike Selfie Max, Paso 10/3

Paso 10.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de BQ-5504 Strike Selfie Max en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #BQ #BQ-5504 Strike Selfie Max
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 9 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos BQ-5504 Strike Selfie Max lanzado para los mercados en diferentes países.
