Dificultad de desmontaje:
Mediano
Duraci贸n:
18 min

Herramientas recomendadas

Desmontaje del dispositivo m贸vil BQ 5732L Aurora SE con la descripci贸n de cada paso y el conjunto de herramientas requerido.


Especialista en creaci贸n, distribuci贸n y gesti贸n de contenidos.


How to disassemble BQ 5732L Aurora SE, Paso 1/1 How to disassemble BQ 5732L Aurora SE, Paso 1/2

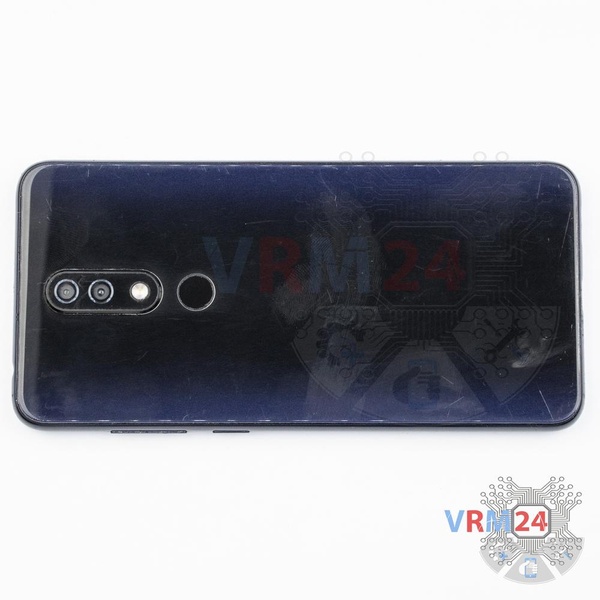

Paso 1. Antes del desmontaje

鈿狅笍 Antes de desmontarlo, no olvide apagar su tel茅fono.


How to disassemble BQ 5732L Aurora SE, Paso 2/1 How to disassemble BQ 5732L Aurora SE, Paso 2/2 How to disassemble BQ 5732L Aurora SE, Paso 2/3 How to disassemble BQ 5732L Aurora SE, Paso 2/4

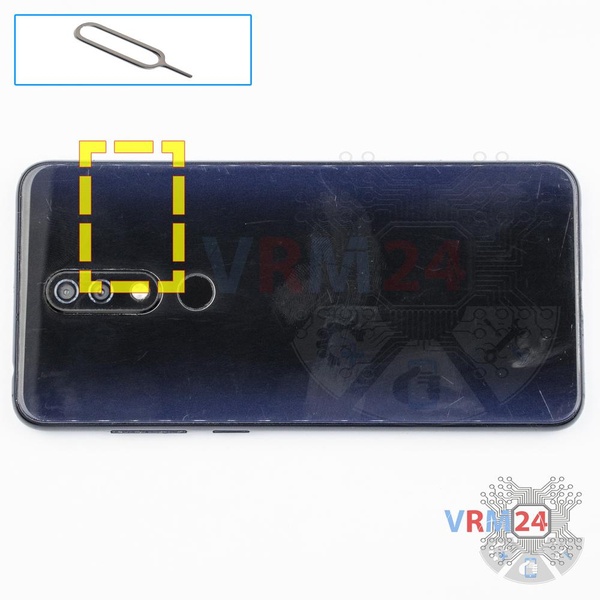

Paso 2. Retire la bandeja

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

鈿狅笍 ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


How to disassemble BQ 5732L Aurora SE, Paso 3/1 How to disassemble BQ 5732L Aurora SE, Paso 3/2 How to disassemble BQ 5732L Aurora SE, Paso 3/3 How to disassemble BQ 5732L Aurora SE, Paso 3/4 How to disassemble BQ 5732L Aurora SE, Paso 3/5

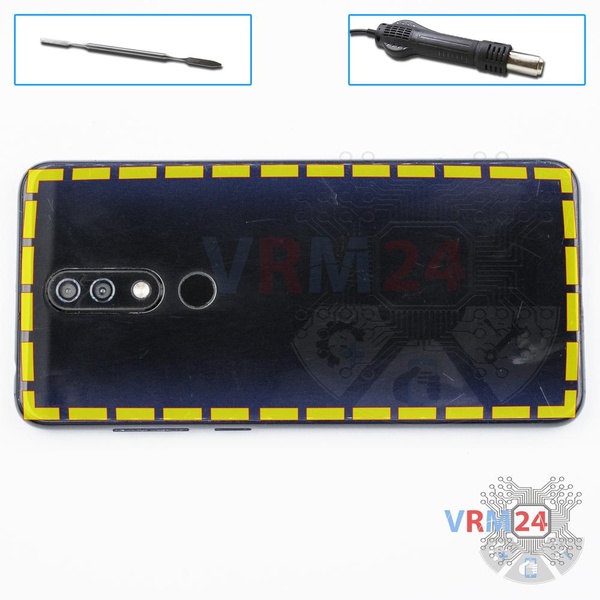

Paso 3. Abra la tapa trasera

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

鈩癸笍锔 La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.


How to disassemble BQ 5732L Aurora SE, Paso 4/1 How to disassemble BQ 5732L Aurora SE, Paso 4/2 How to disassemble BQ 5732L Aurora SE, Paso 4/3

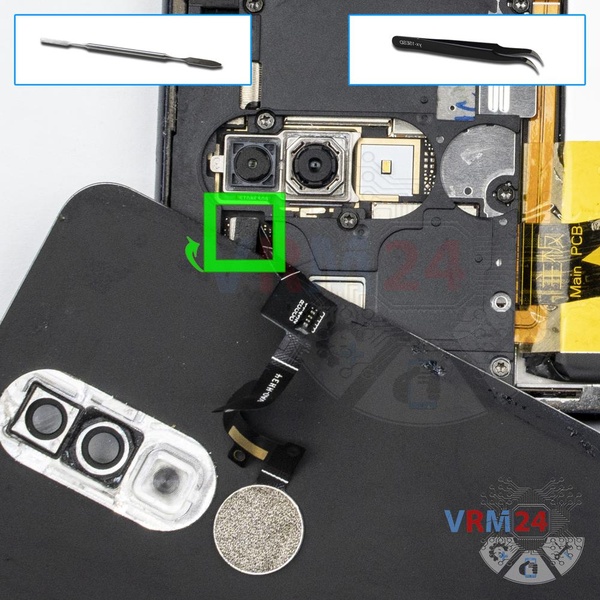

Paso 4. Desconecte el conector

Levante el conector del sensor de huellas digitales y retire la cubierta.


How to disassemble BQ 5732L Aurora SE, Paso 5/1 How to disassemble BQ 5732L Aurora SE, Paso 5/2 How to disassemble BQ 5732L Aurora SE, Paso 5/3 How to disassemble BQ 5732L Aurora SE, Paso 5/4 How to disassemble BQ 5732L Aurora SE, Paso 5/5

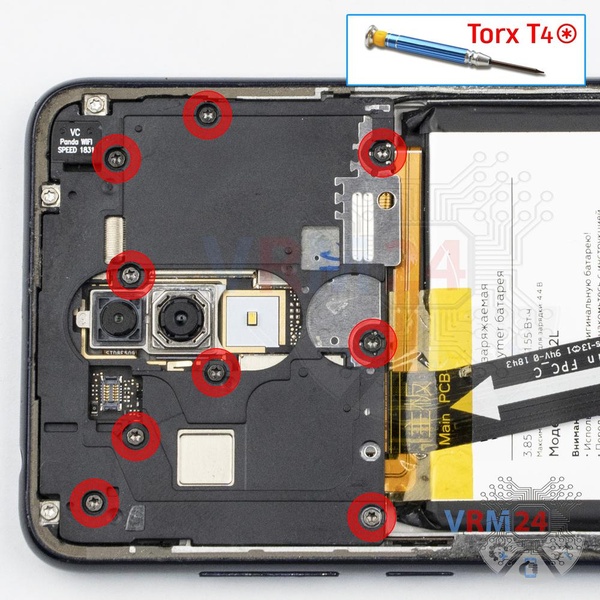

Paso 5. Desenrosque los tornillos

Con un destornillador (Torx T4), desatornille 9 tornillos.


How to disassemble BQ 5732L Aurora SE, Paso 6/1 How to disassemble BQ 5732L Aurora SE, Paso 6/2

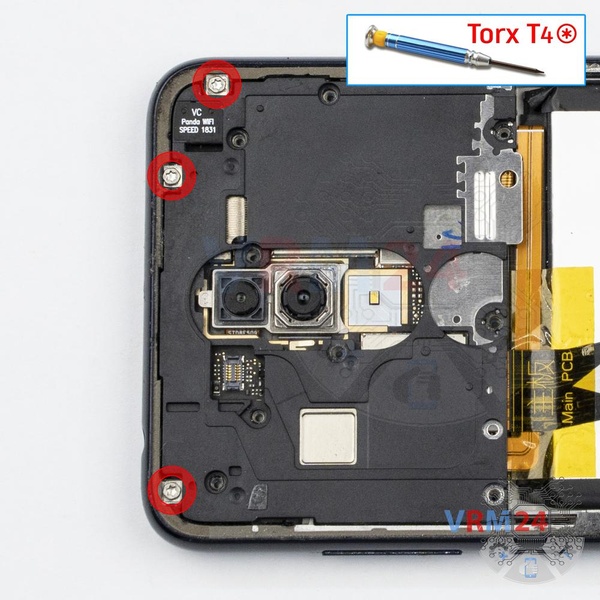

Paso 6. Desenrosque los tornillos

Con un destornillador (Torx T4), desatornille tres tornillos cortos

鈩癸笍锔 Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


How to disassemble BQ 5732L Aurora SE, Paso 7/1 How to disassemble BQ 5732L Aurora SE, Paso 7/2 How to disassemble BQ 5732L Aurora SE, Paso 7/3

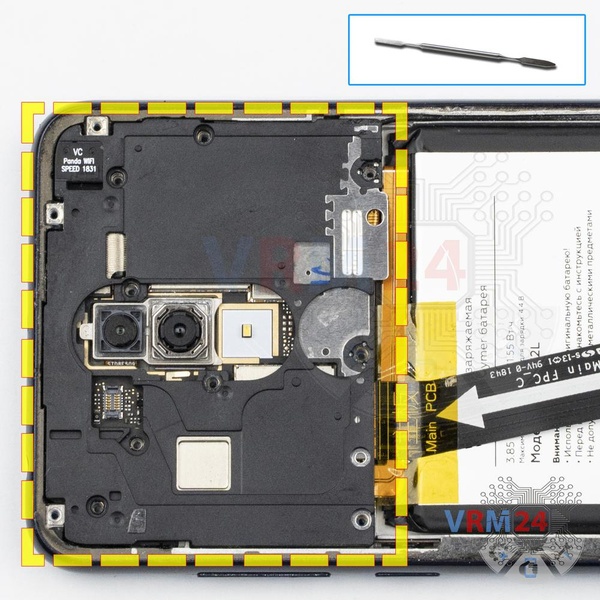

Paso 7. Abrir la tapa

Retire la tapa con antenas que protege la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.


How to disassemble BQ 5732L Aurora SE, Paso 8/1 How to disassemble BQ 5732L Aurora SE, Paso 8/2

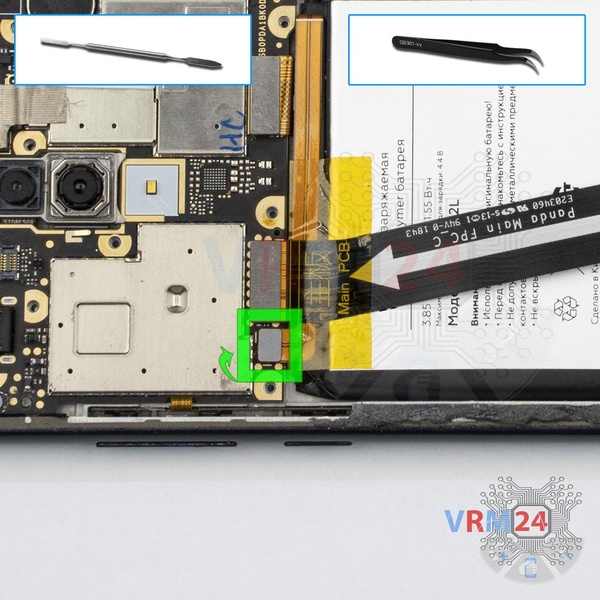

Paso 8. Desconecte el conector de la bater铆a

Desconecte el conector de la batería lo antes posible.

鈩癸笍锔 El modelo BQ 5732L Aurora SE tiene una batería BQ 5732L Aurora SE (del mismo nombre) con 3000 mAh de capacidad (también conocida como batería recargable).

鈿狅笍 Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


How to disassemble BQ 5732L Aurora SE, Paso 9/1 How to disassemble BQ 5732L Aurora SE, Paso 9/2

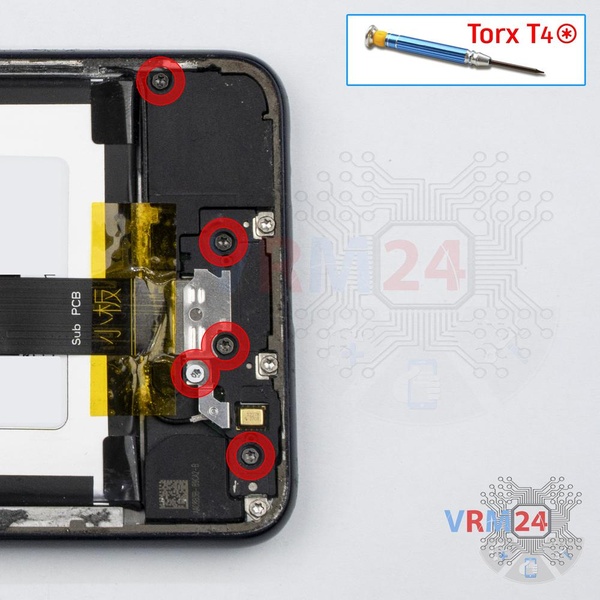

Paso 9. Desenrosque los tornillos

Con un destornillador (Torx T4), desatornille 5 tornillos.


How to disassemble BQ 5732L Aurora SE, Paso 10/1 How to disassemble BQ 5732L Aurora SE, Paso 10/2 How to disassemble BQ 5732L Aurora SE, Paso 10/3

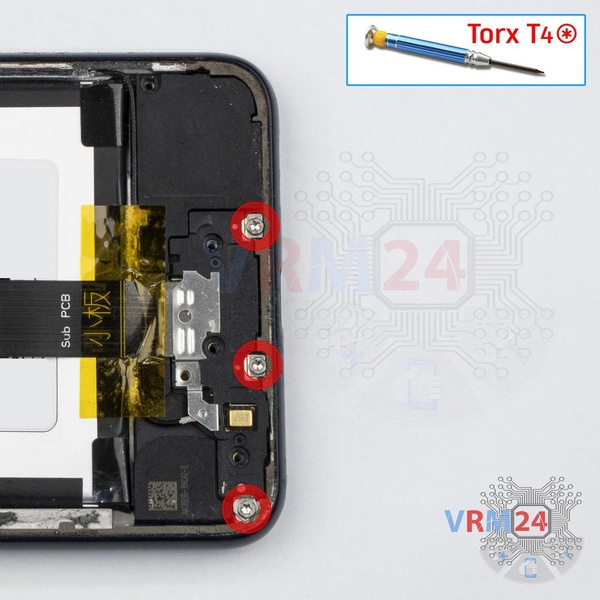

Paso 10. Desenrosque los tornillos

Con un destornillador (Torx T4), desatornille tres tornillos cortos.


How to disassemble BQ 5732L Aurora SE, Paso 11/1 How to disassemble BQ 5732L Aurora SE, Paso 11/2 How to disassemble BQ 5732L Aurora SE, Paso 11/3

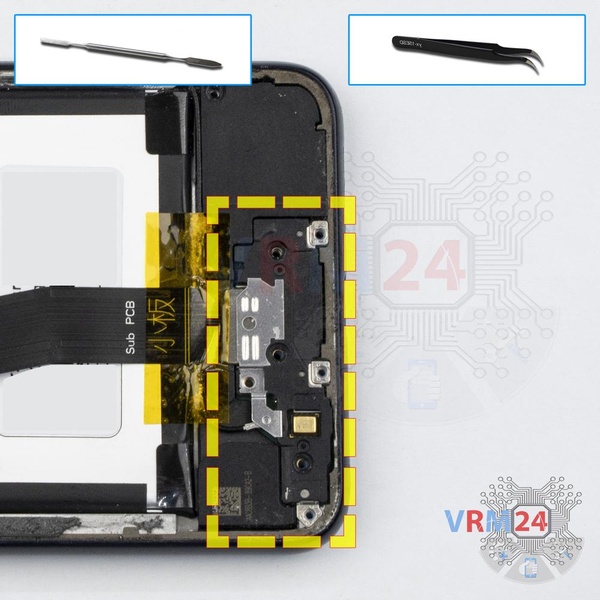

Paso 11. Abrir la tapa

Retire con cuidado la cubierta que oculta la placa base.


How to disassemble BQ 5732L Aurora SE, Paso 12/1 How to disassemble BQ 5732L Aurora SE, Paso 12/2 How to disassemble BQ 5732L Aurora SE, Paso 12/3 How to disassemble BQ 5732L Aurora SE, Paso 12/4 How to disassemble BQ 5732L Aurora SE, Paso 12/5 How to disassemble BQ 5732L Aurora SE, Paso 12/6

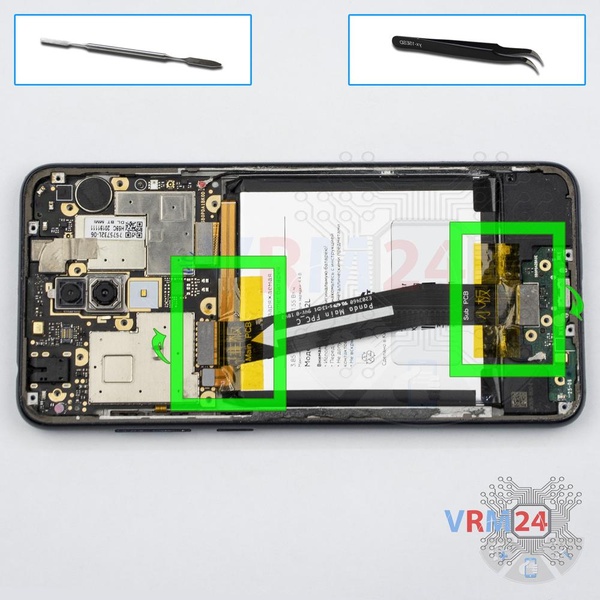

Paso 12. Desconecte los conectores

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa hija (también conocida como placa secundaria).

鈿狅笍 Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

鈩癸笍锔 Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


How to disassemble BQ 5732L Aurora SE, Paso 13/1 How to disassemble BQ 5732L Aurora SE, Paso 13/2

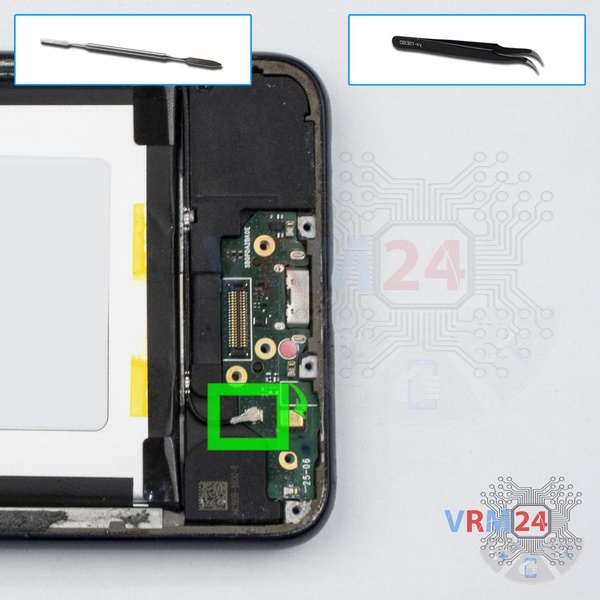

Paso 13. Desconecte el conector

Levante el conector del cable coaxial.


How to disassemble BQ 5732L Aurora SE, Paso 14/1 How to disassemble BQ 5732L Aurora SE, Paso 14/2

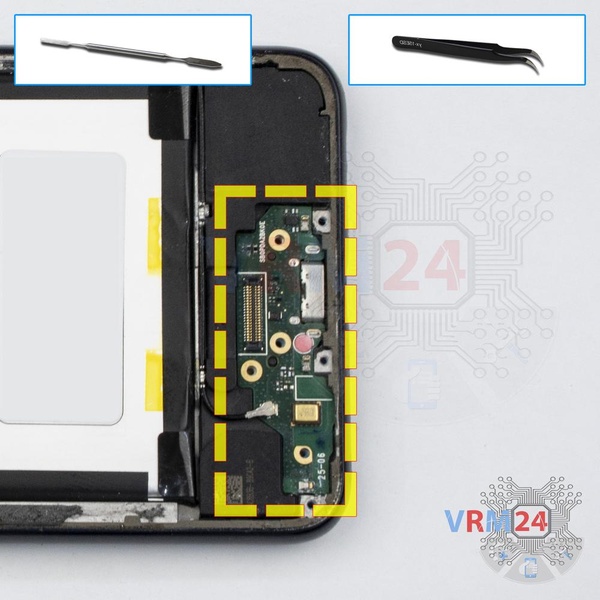

Paso 14. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

鈩癸笍锔 La placa contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.

鈿狅笍 No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


How to disassemble BQ 5732L Aurora SE, Paso 15/1 How to disassemble BQ 5732L Aurora SE, Paso 15/2 How to disassemble BQ 5732L Aurora SE, Paso 15/3

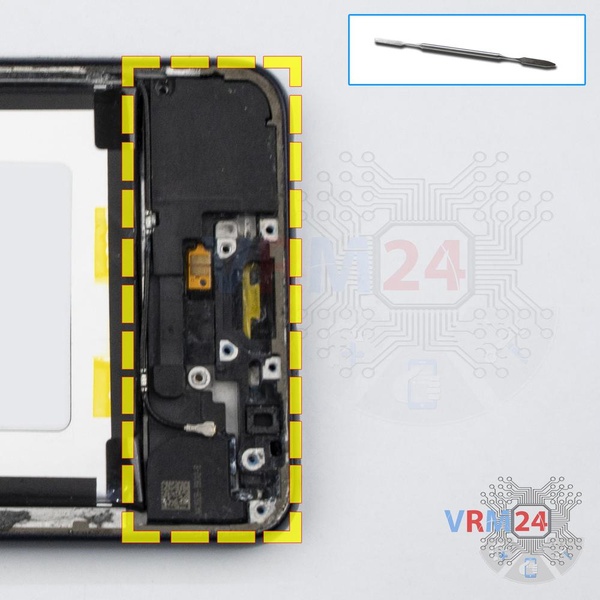

Paso 15. Retire el altavoz

Retire el conjunto de altavoz con antenas.


How to disassemble BQ 5732L Aurora SE, Paso 16/1 How to disassemble BQ 5732L Aurora SE, Paso 16/2 How to disassemble BQ 5732L Aurora SE, Paso 16/3

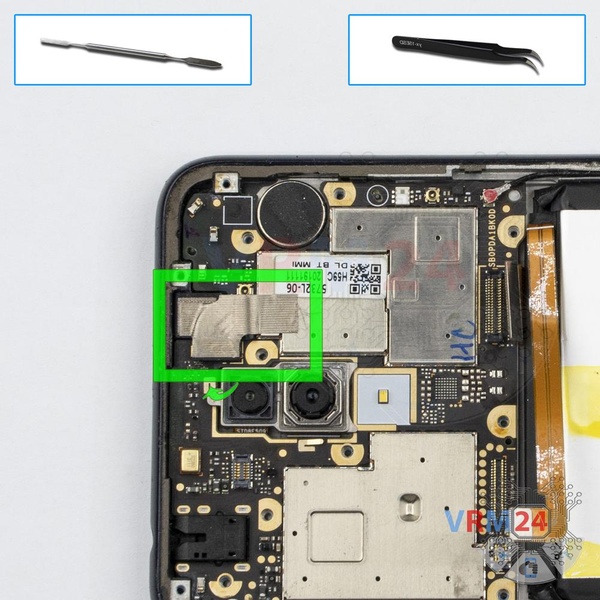

Paso 16. Retire la c谩mara frontal

Levante el conector y retire la cámara frontal (selfie).


How to disassemble BQ 5732L Aurora SE, Paso 17/1 How to disassemble BQ 5732L Aurora SE, Paso 17/2 How to disassemble BQ 5732L Aurora SE, Paso 17/3

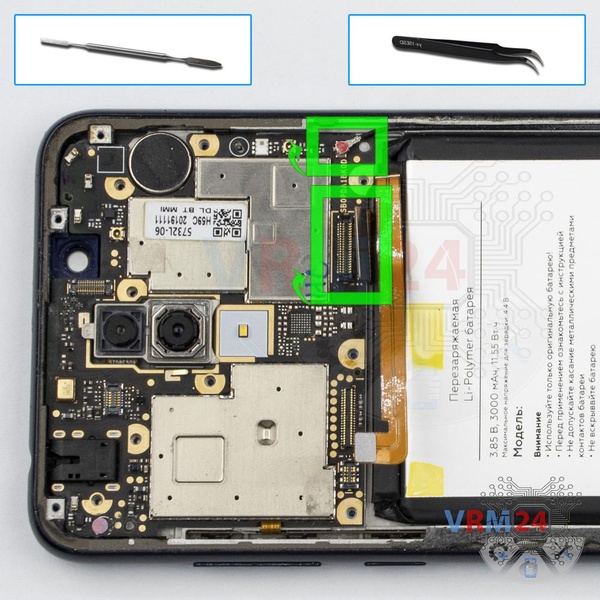

Paso 17. Desconecte los conectores

Levante los conectores del cable entre placas y el cable coaxial.

鈿狅笍 Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


How to disassemble BQ 5732L Aurora SE, Paso 18/1 How to disassemble BQ 5732L Aurora SE, Paso 18/2 How to disassemble BQ 5732L Aurora SE, Paso 18/3

Paso 18. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

鈿狅笍 No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


How to disassemble BQ 5732L Aurora SE, Paso 19/1 How to disassemble BQ 5732L Aurora SE, Paso 19/2 How to disassemble BQ 5732L Aurora SE, Paso 19/3

Paso 19. Retire las c谩maras

Desconecte los conectores y retire el conjunto de dos cámaras traseras.

Instrucciones detalladas de desmontaje de BQ 5732L Aurora SE en el video, realizadas por nuestro centro de reparaci贸n y servicio m贸vil:

Si tiene alguna pregunta, preg煤ntenos e intentaremos responder con el mayor detalle posible. Si este art铆culo fue 煤til para usted, calif铆quelo.


Disassembling\Repair has medium complexity and takes about 18 minutes in time. Our manual is suitable for all models BQ 5732L Aurora SE released for markets in different countries.
