Fly IQ456 ERA Life 2

Fly IQ456 ERA Life 2

Dificultad de desmontaje:
Fácil

Duración:
4 min

Herramientas recomendadas

Destornillador Torx Т5

Destornillador torx т5

Destornillador Phillips #000

Destornillador phillips #000

Herramientas de la palanca / Spudger

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Fly IQ456 ERA Life 2 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Fly IQ456 ERA Life 2, Paso 1/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 1/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 1/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 1/2

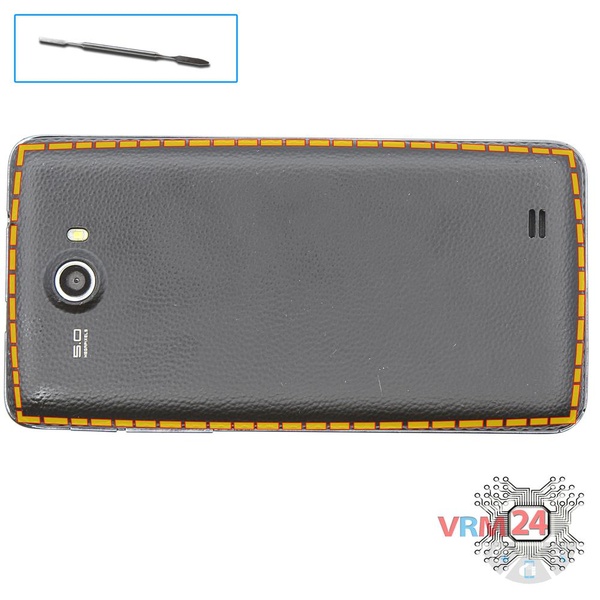

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Fly IQ456 ERA Life 2, Paso 2/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 2/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 2/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 2/2

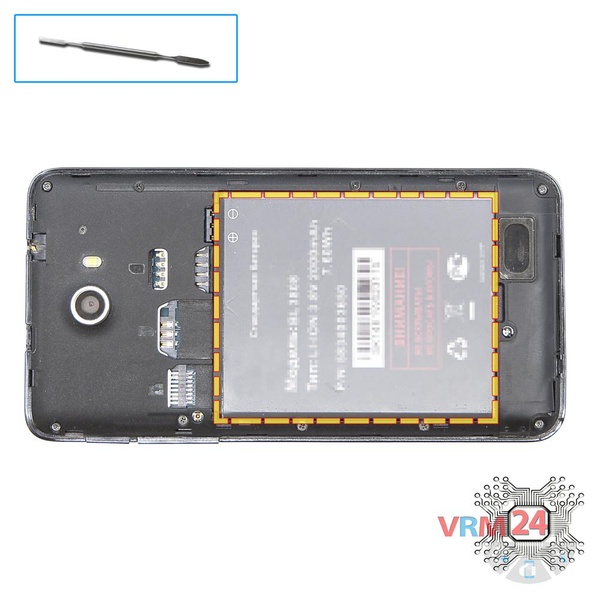

Paso 2.

Levante y retire la batería.

Cómo desmontar Fly IQ456 ERA Life 2, Paso 3/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 3/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 3/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 3/2

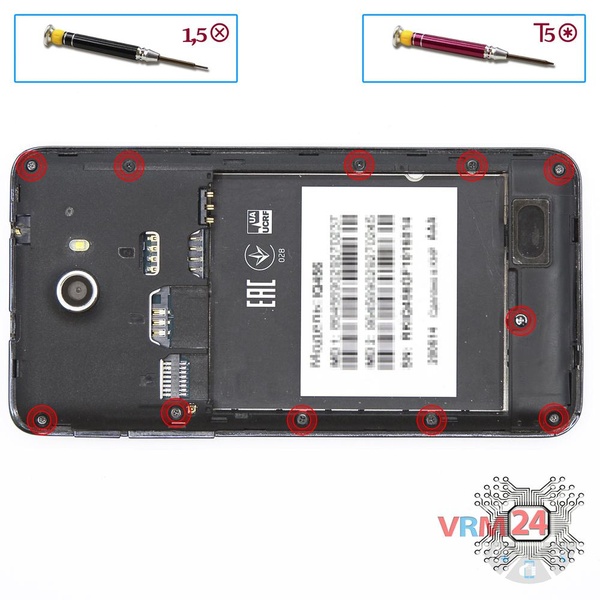

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 & nbsp; pernos & amp; con un destornillador (hexagonal T5), desatornille los 4 & nbsp; pernos & nbsp; en el marco del teléfono.

Cómo desmontar Fly IQ456 ERA Life 2, Paso 4/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 4/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 4/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 4/2

Paso 4.

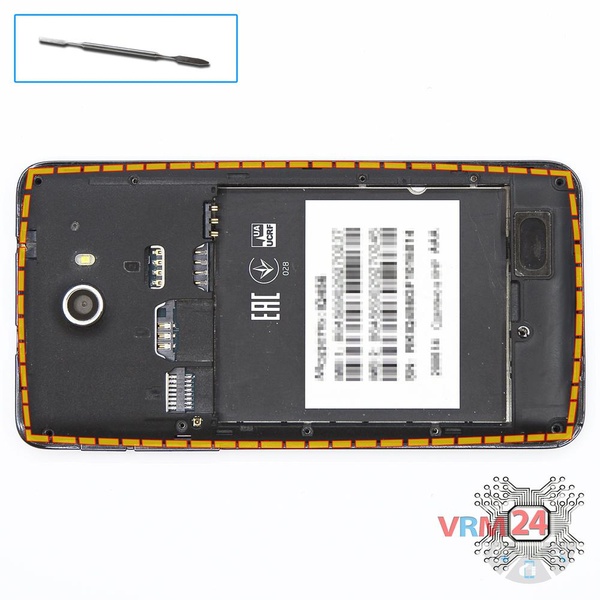

Haga palanca y retire el marco del medio.

Cómo desmontar Fly IQ456 ERA Life 2, Paso 5/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 5/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 5/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 5/2

Paso 5.

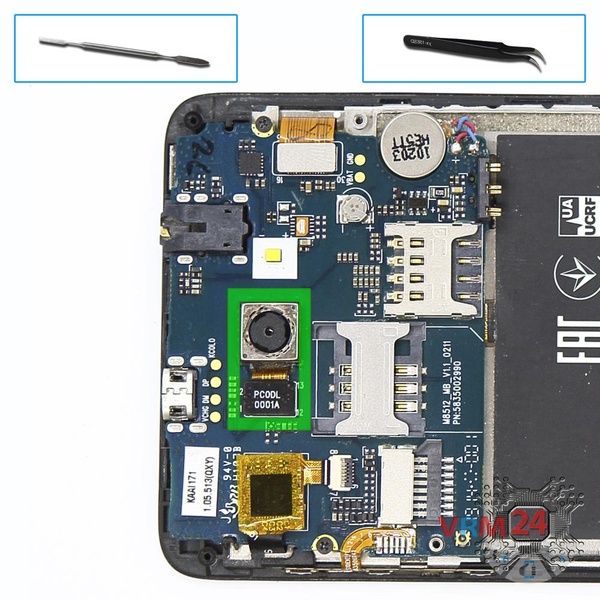

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Fly IQ456 ERA Life 2, Paso 6/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 6/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 6/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 6/2

Paso 6.

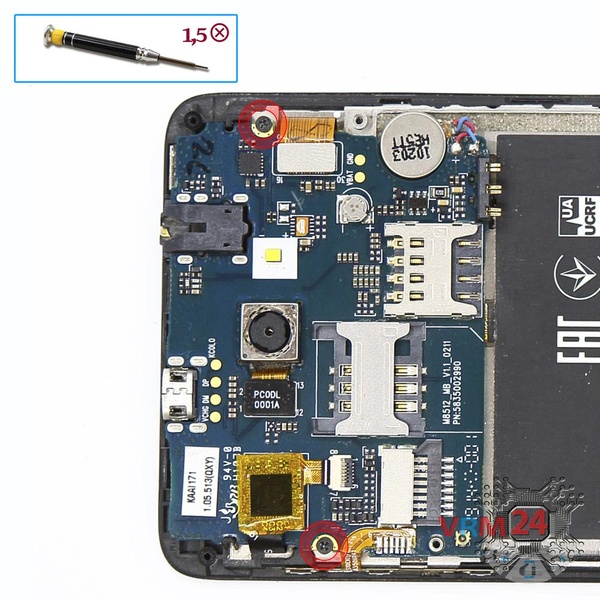

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Fly IQ456 ERA Life 2, Paso 7/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 7/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 7/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 7/2

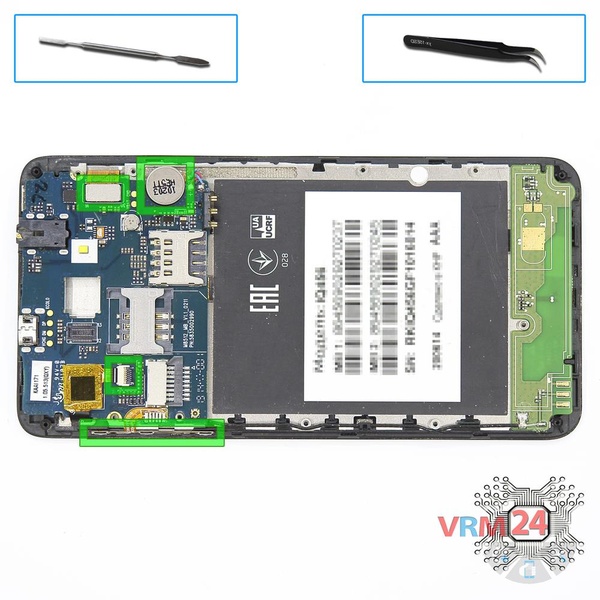

Paso 7.

esconectar los conectores en el PCB y levantar el motor de vibración.

Cómo desmontar Fly IQ456 ERA Life 2, Paso 8/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 8/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 8/3

Cómo desmontar Fly IQ456 ERA Life 2, Paso 8/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 8/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 8/3

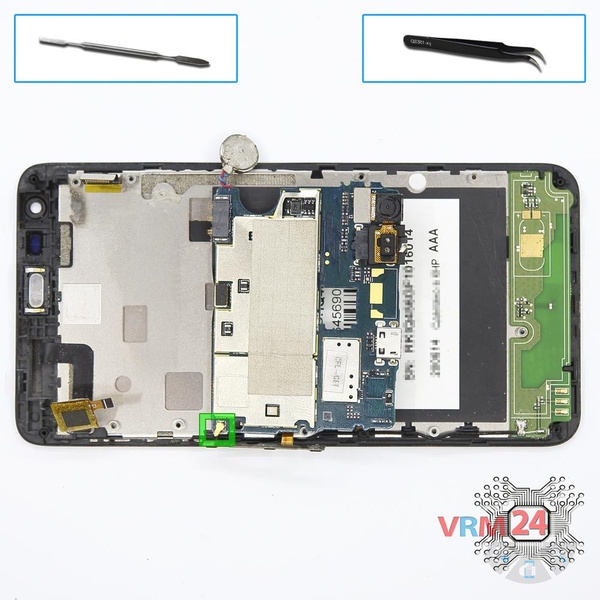

Paso 8.

Dar la vuelta al PCB, desconectar el conector del cable coaxial del interior y retirar la placa.

Cómo desmontar Fly IQ456 ERA Life 2, Paso 9/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 9/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 9/3

Cómo desmontar Fly IQ456 ERA Life 2, Paso 9/1

Cómo desmontar Fly IQ456 ERA Life 2, Paso 9/2

Cómo desmontar Fly IQ456 ERA Life 2, Paso 9/3

Paso 9.

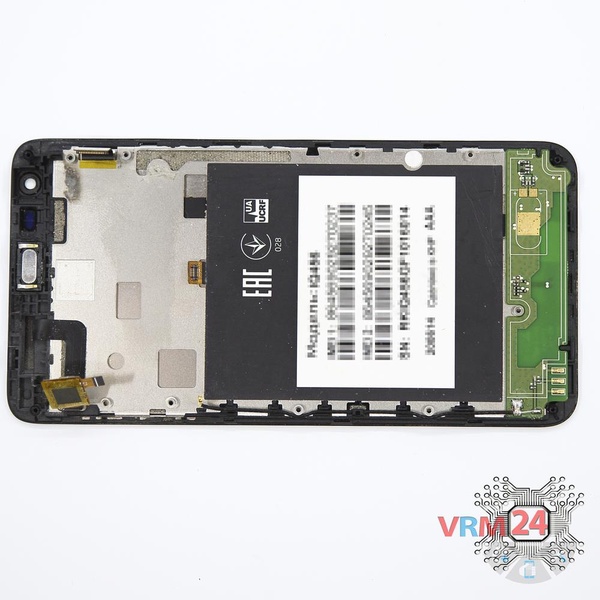

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Fly IQ456 ERA Life 2 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Fly #Fly IQ456 ERA Life 2

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Fly IQ456 ERA Life 2 lanzado para los mercados en diferentes países.
