Highscreen Bay
Highscreen Bay
Dificultad de desmontaje:
Fácil
Duración:
6 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Highscreen Bay con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Highscreen Bay, Paso 1/1 Cómo desmontar Highscreen Bay, Paso 1/2

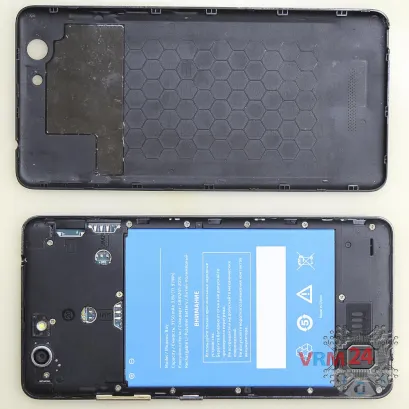

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Highscreen Bay, Paso 2/1 Cómo desmontar Highscreen Bay, Paso 2/2

Paso 2.

Levante y retire la batería.

Cómo desmontar Highscreen Bay, Paso 3/1 Cómo desmontar Highscreen Bay, Paso 3/2

Paso 3.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 15 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Highscreen Bay, Paso 4/1 Cómo desmontar Highscreen Bay, Paso 4/2

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Highscreen Bay, Paso 5/1 Cómo desmontar Highscreen Bay, Paso 5/2

Paso 5.

En el marco del medio, haga palanca y retire el zumbador (altavoz). & nbsp;

Cómo desmontar Highscreen Bay, Paso 6/1 Cómo desmontar Highscreen Bay, Paso 6/2 Cómo desmontar Highscreen Bay, Paso 6/3

Paso 6.

Desconecte los conectores en la PCB inferior.

Cómo desmontar Highscreen Bay, Paso 7/1 Cómo desmontar Highscreen Bay, Paso 7/2

Paso 7.

Retire la PCB inferior.

Cómo desmontar Highscreen Bay, Paso 8/1 Cómo desmontar Highscreen Bay, Paso 8/2

Paso 8.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Highscreen Bay, Paso 9/1 Cómo desmontar Highscreen Bay, Paso 9/2 Cómo desmontar Highscreen Bay, Paso 9/3

Paso 9.

Desconecte los conectores de la PCB.

Cómo desmontar Highscreen Bay, Paso 10/1 Cómo desmontar Highscreen Bay, Paso 10/2

Paso 10.

Retire la PCB.

Cómo desmontar Highscreen Bay, Paso 11/1 Cómo desmontar Highscreen Bay, Paso 11/2

Paso 11.

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar Highscreen Bay, Paso 12/1 Cómo desmontar Highscreen Bay, Paso 12/2 Cómo desmontar Highscreen Bay, Paso 12/3

Paso 12.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Highscreen Bay en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Highscreen #Highscreen Bay
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Highscreen Bay lanzado para los mercados en diferentes países.
