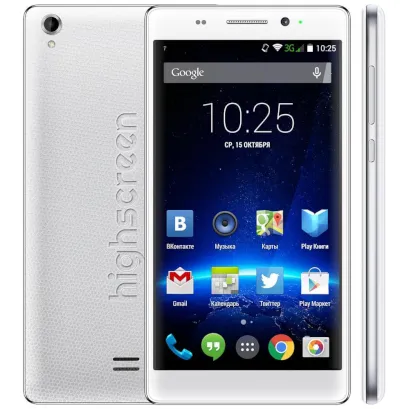

Highscreen Spade
Highscreen Spade
Dificultad de desmontaje:
Fácil
Duración:
9 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Highscreen Spade con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Highscreen Spade, Paso 1/1 Cómo desmontar Highscreen Spade, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Highscreen Spade, Paso 2/1 Cómo desmontar Highscreen Spade, Paso 2/2

Paso 2.

Levante y retire la batería.

Cómo desmontar Highscreen Spade, Paso 3/1 Cómo desmontar Highscreen Spade, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 18 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Highscreen Spade, Paso 4/1 Cómo desmontar Highscreen Spade, Paso 4/2

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Highscreen Spade, Paso 5/1 Cómo desmontar Highscreen Spade, Paso 5/2

Paso 5.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 perno en la PCB inferior.

Cómo desmontar Highscreen Spade, Paso 6/1 Cómo desmontar Highscreen Spade, Paso 6/2 Cómo desmontar Highscreen Spade, Paso 6/3 Cómo desmontar Highscreen Spade, Paso 6/4

Paso 6.

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar Highscreen Spade, Paso 7/1 Cómo desmontar Highscreen Spade, Paso 7/2 Cómo desmontar Highscreen Spade, Paso 7/3

Paso 7.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Highscreen Spade, Paso 8/1 Cómo desmontar Highscreen Spade, Paso 8/2

Paso 8.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; en la PCB.

Cómo desmontar Highscreen Spade, Paso 9/1 Cómo desmontar Highscreen Spade, Paso 9/2 Cómo desmontar Highscreen Spade, Paso 9/3 Cómo desmontar Highscreen Spade, Paso 9/4

Paso 9.

Desconecte los conectores de la PCB y active la alimentación & amp; cable flexible del botón de volumen.

Cómo desmontar Highscreen Spade, Paso 10/1 Cómo desmontar Highscreen Spade, Paso 10/2 Cómo desmontar Highscreen Spade, Paso 10/3

Paso 10.

Dar la vuelta al PCB, desconectar el conector del cable coaxial del interior y retirar la placa.

Cómo desmontar Highscreen Spade, Paso 11/1 Cómo desmontar Highscreen Spade, Paso 11/2 Cómo desmontar Highscreen Spade, Paso 11/3

Paso 11.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Highscreen Spade en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Highscreen #Highscreen Spade
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 9 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Highscreen Spade lanzado para los mercados en diferentes países.
