HTC Desire 600

Dificultad de desmontaje:
Fácil

Duración:
6 min

Herramientas recomendadas

Destornillador torx т5

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil HTC Desire 600 (HTC Desire 600 PO49110) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

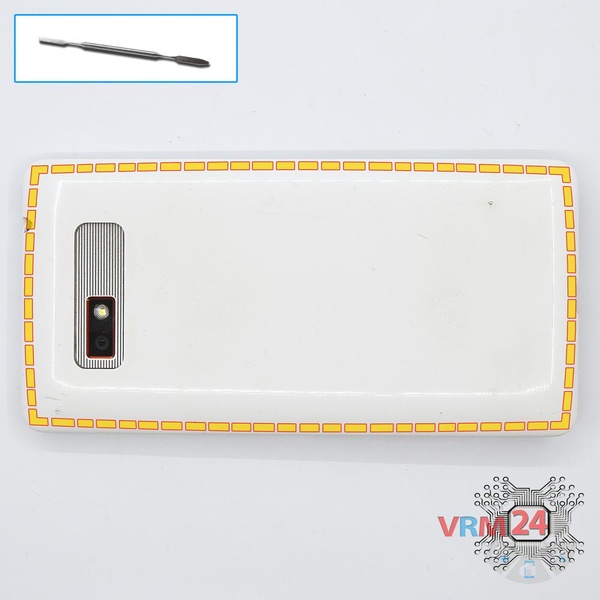

Paso 1.

Abra la cubierta trasera.

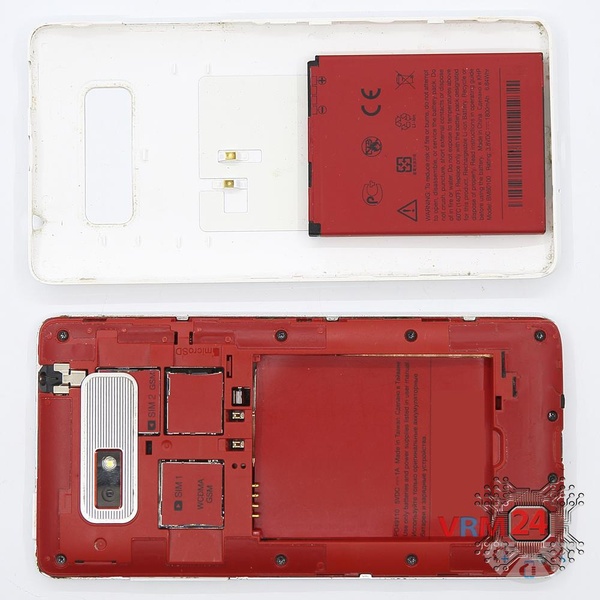

Paso 2.

Levante y retire la batería.

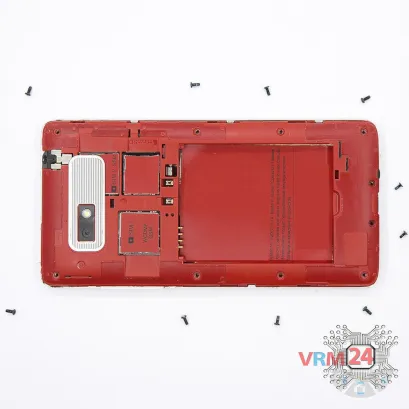

Paso 3.

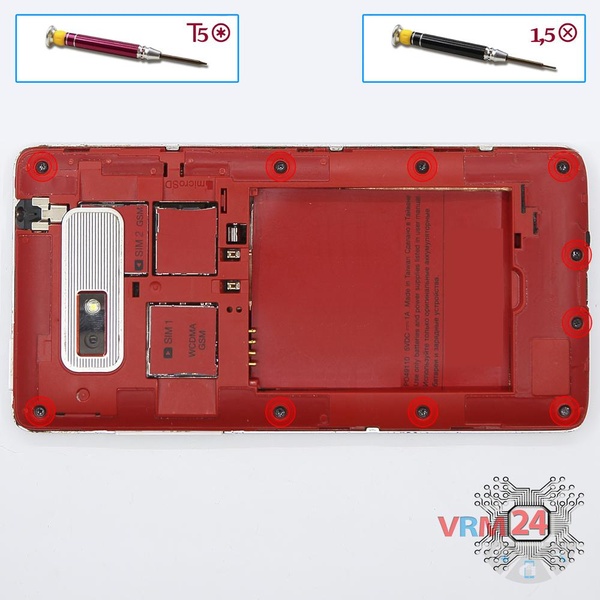

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos y con un destornillador (hexagonal T5), desatornille 8 pernos en el marco del teléfono.

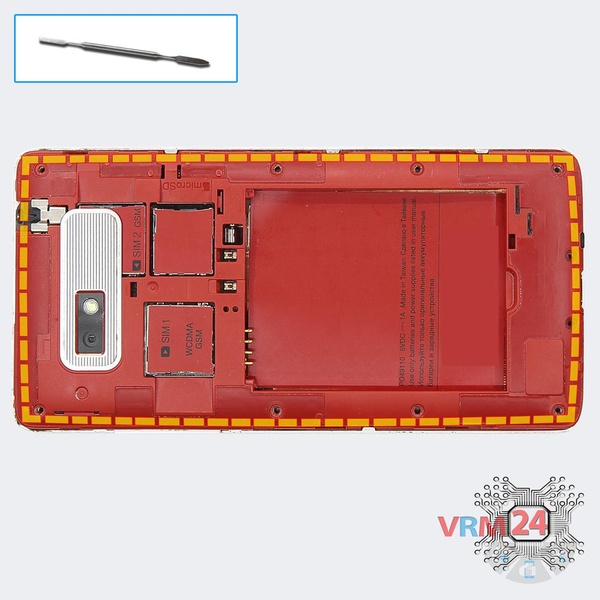

Paso 4.

Haga palanca y retire el marco del medio.

Paso 5.

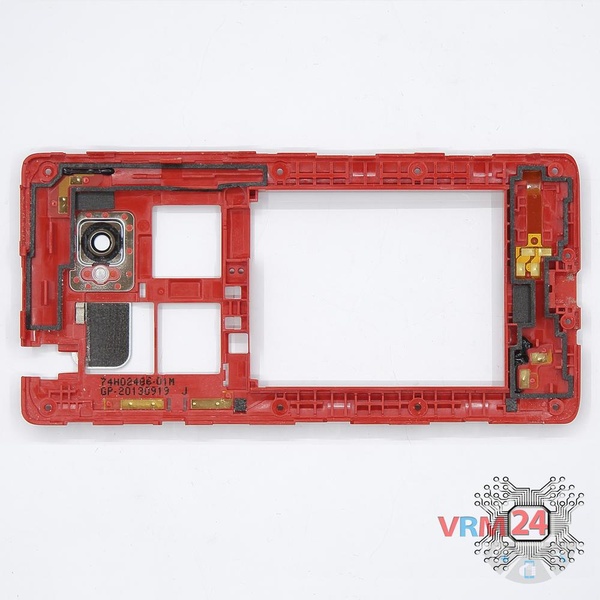

El marco del medio.

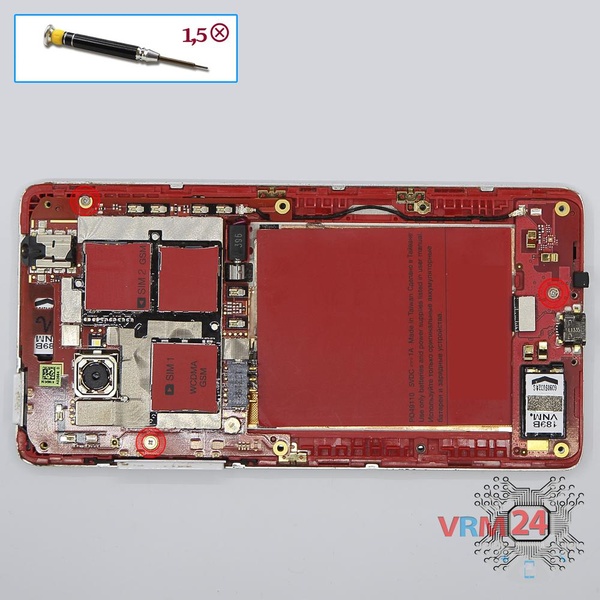

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB principal & amp; 1 & nbsp; perno en el tablero inferior.

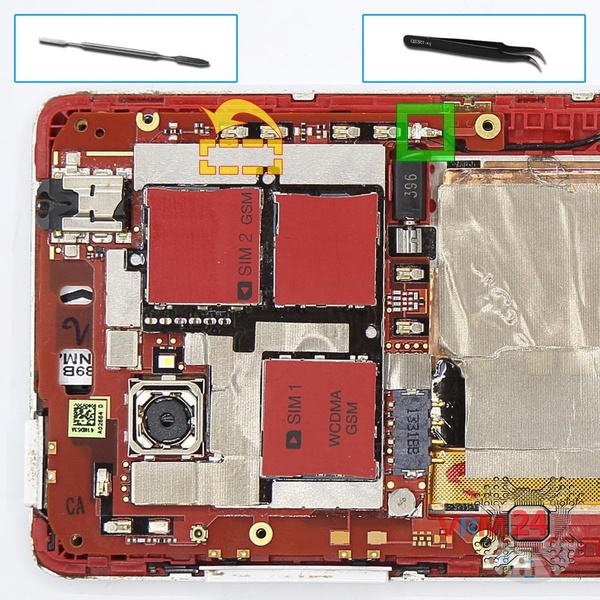

Paso 7.

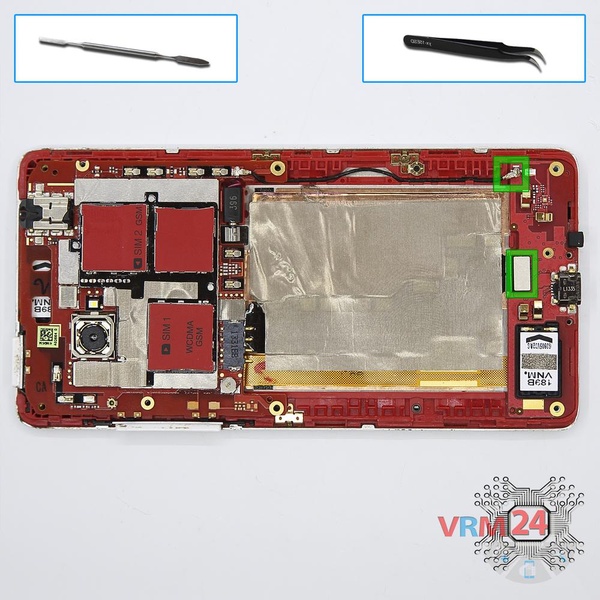

Desconecte los conectores de la PCB inferior y extráigala.

Paso 8.

Desconecte los conectores de la PCB.

Paso 9.

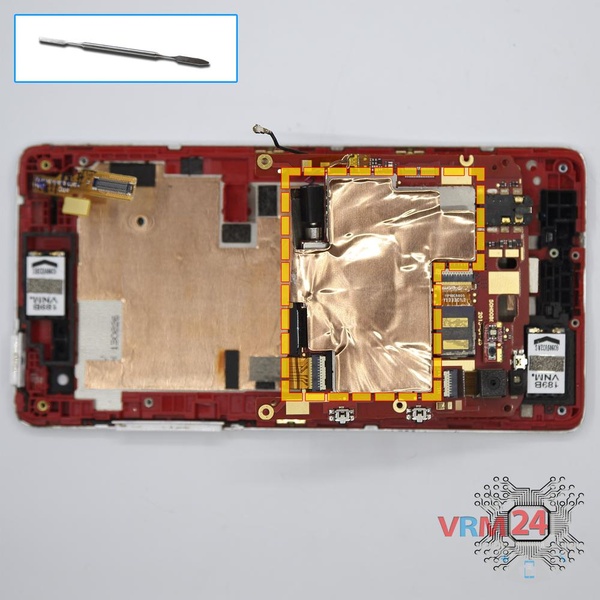

Retire la capa protectora de cobre

Cómo desmontar HTC Desire 600, Paso 10/1

Cómo desmontar HTC Desire 600, Paso 10/2

Paso 10.

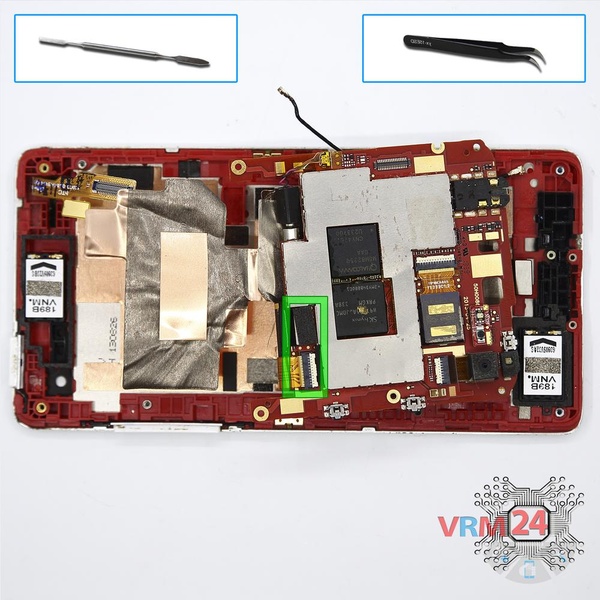

Voltee la placa, desconecte los conectores del interior y retírela.

Cómo desmontar HTC Desire 600, Paso 11/1

Cómo desmontar HTC Desire 600, Paso 11/2

Cómo desmontar HTC Desire 600, Paso 11/3

Paso 11.

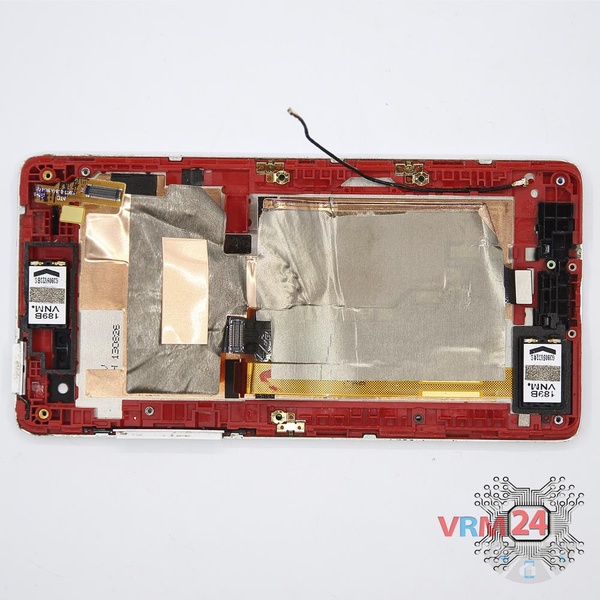

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de HTC Desire 600 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #HTC #HTC Desire 600

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos HTC Desire 600 — HTC Desire 600 PO49110 lanzado para los mercados en diferentes países.
