Desmontaje/Reparar del dispositivo móvil HTC One M9 Plus (HTC One M9 Plus OPK7110 M9pw) con la descripción de cada paso y el conjunto de herramientas requerido.

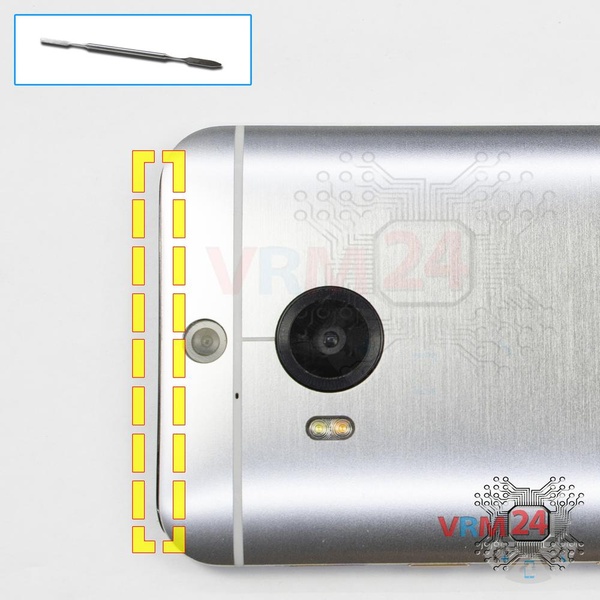

Abra la tapa en la parte superior. La tapa esconde los tornillos que aseguran la tapa trasera.

ℹ️️ No use una palanca ni ninguna fuerza para la separación que pueda dañar la cubierta.

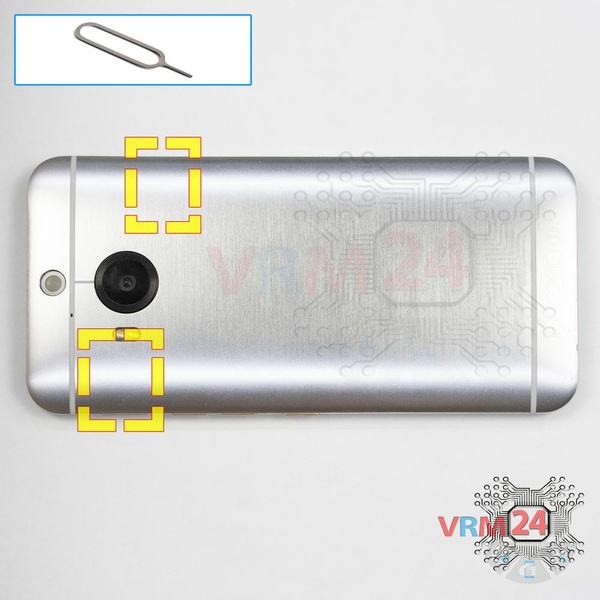

Usando la herramienta Key (también conocida como Needle) o Paperclip, abra las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD) y sáquelas.

ℹ️️ Recuerde la ubicación de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD) para que nada se confunda al volver a montar.

& nbsp; ⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio especial en el borde de la carcasa del teléfono. No presione demasiado, podría romper el mecanismo de expulsión de la bandeja.

& nbsp;

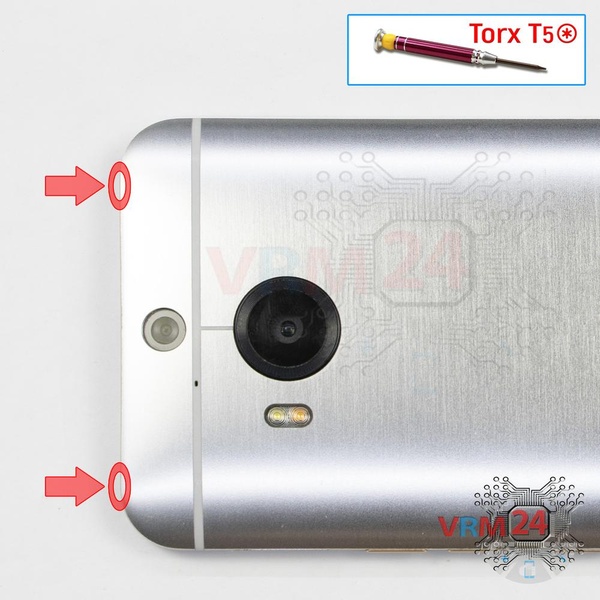

Con un destornillador (Torx T5), desatornille 2 tornillos en el extremo del teléfono que sujetan la cubierta trasera.

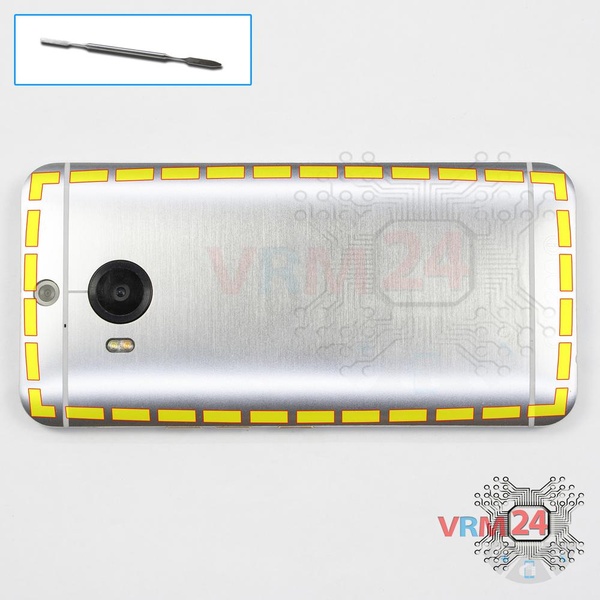

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble, de lo contrario, la carcasa podría sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son muy fáciles de dañar.

⚠️ Busque con anticipación en la imagen la ubicación de los cables para la interfaz, la pantalla táctil, la pantalla, los botones (si los hay) debajo de la cubierta, para no dañarlos accidentalmente.

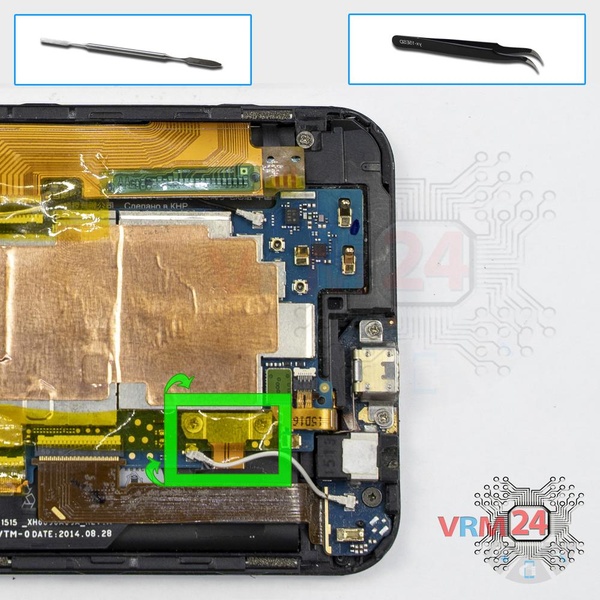

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 2 tornillos que sujetan el conector de la batería.

Para llegar al conector de la batería, es necesario desconectar el conector del cable coaxial e inclinarlo hacia un lado.

⚠️ Intente controlar y realizar todas las acciones con cuidado para no tocar accidentalmente o cortocircuitar nada en la placa de circuito impreso.

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo & nbsp; HTC One M9 Plus tiene una batería BOPGE100 con una capacidad de 2840 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

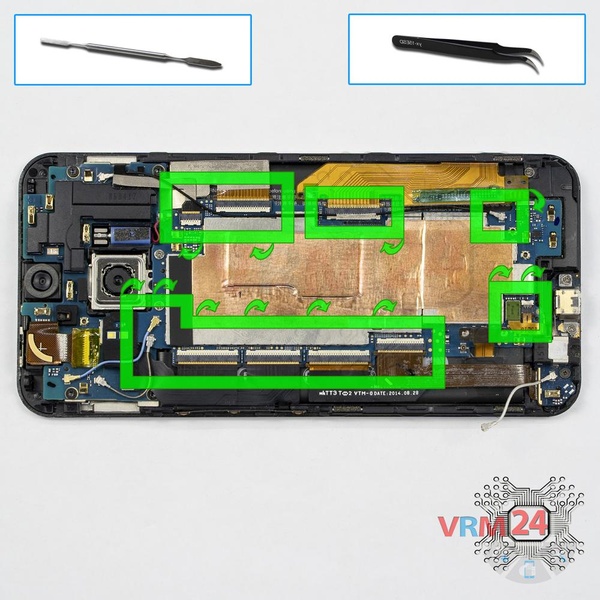

Con cuidado, preferiblemente desde el borde, desconecte los conectores de la PCB.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

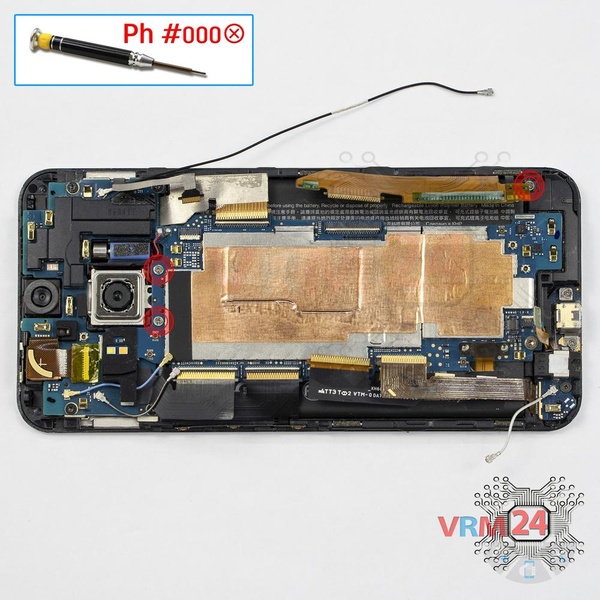

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 3 tornillos cortos.

⚠️ Intente controlar y realizar todas las acciones con cuidado para no tocar accidentalmente o cortocircuitar nada en la placa de circuito impreso.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

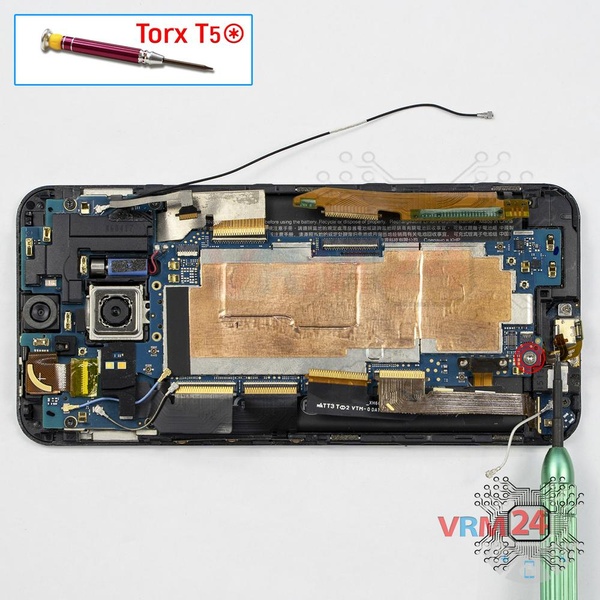

Con un destornillador (Torx T5), desatornille un tornillo cubierto por cables planos.

⚠️ Intente controlar y realizar todas las acciones con cuidado para no tocar accidentalmente o cortocircuitar nada en la placa de circuito impreso.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

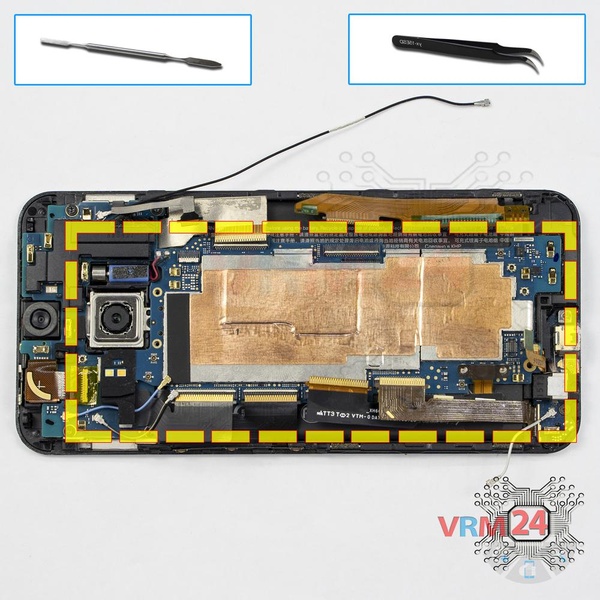

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

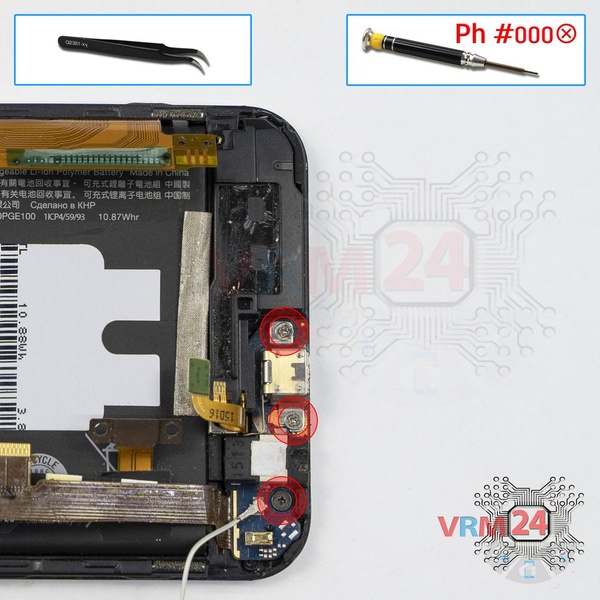

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 3 tornillos y retire el soporte que sostiene el puerto de carga.

⚠️ Intente controlar y realizar todas las acciones con cuidado para no tocar accidentalmente o cortocircuitar nada en la placa de circuito impreso.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

& nbsp;

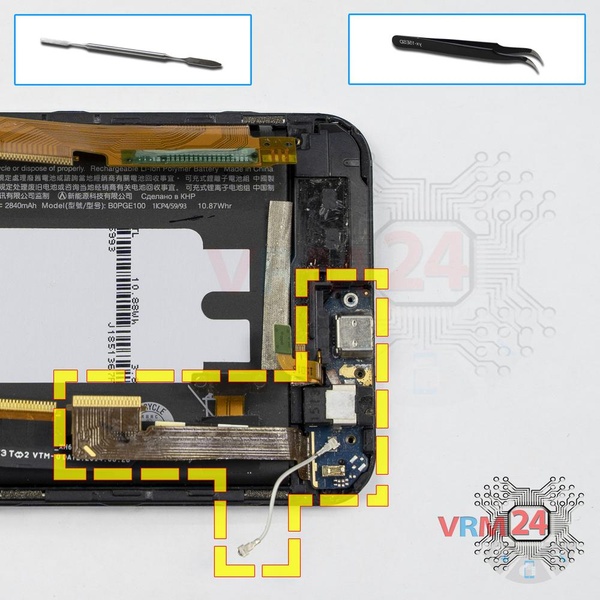

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), contactos de resorte para el altavoz, & nbsp; conector / toma de auriculares & nbsp; y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

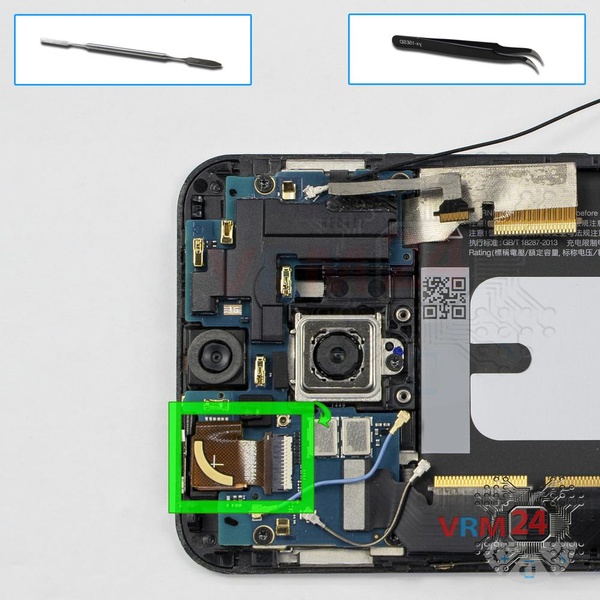

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

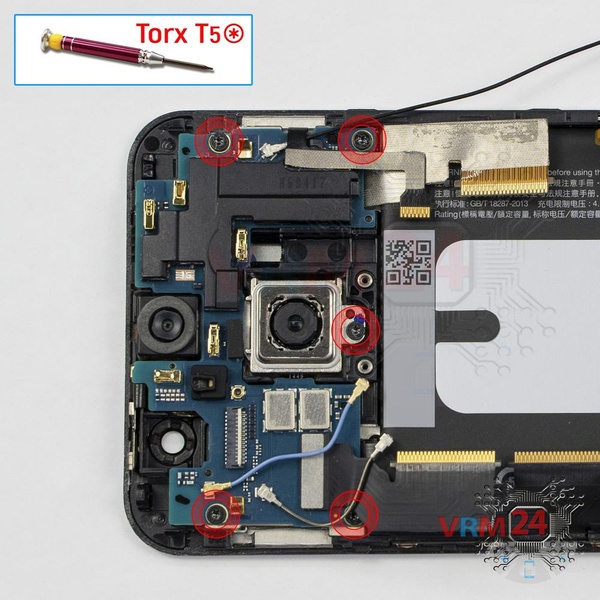

Con un destornillador (Torx T5), desatornille los 5 tornillos.

⚠️ Intente controlar y realizar todas las acciones con cuidado para no tocar accidentalmente o cortocircuitar nada en la placa de circuito impreso.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

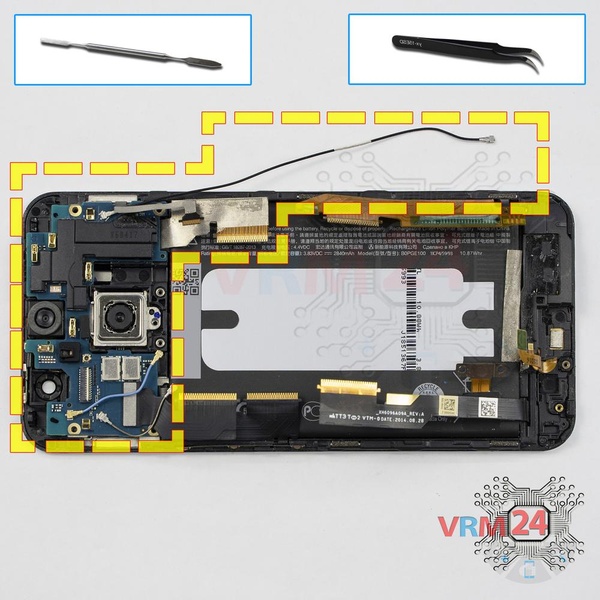

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene cámaras traseras, contactos de resorte, cables coaxiales y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

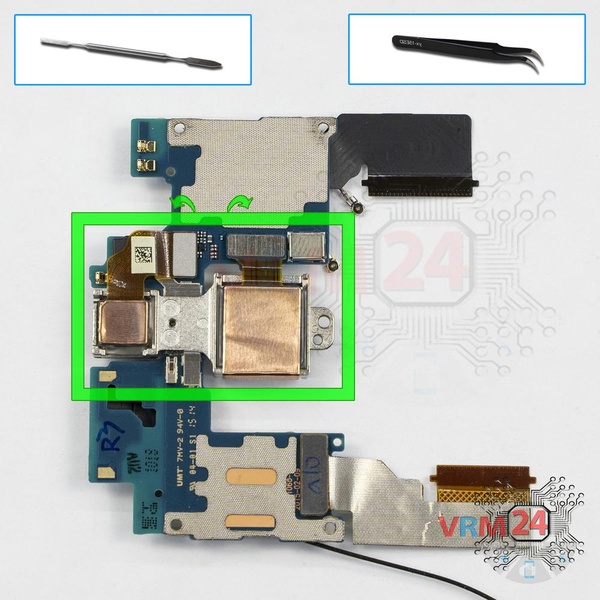

Desconecte los conectores de la PCB y retire el conjunto de dos cámaras traseras.
