Dificultad de desmontaje:
Mediano

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Huawei Honor 10 Lite (Huawei Honor 10 Lite HRY-LX1, HRY-LX2 (Global); HRY-LX1MEB (Middle East); HRY-AL00 IN (India); HRY-AL00a, HRY-AL00, HRY-TL00 (China)) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Huawei Honor 10 Lite, Paso 1/1 Cómo desmontar Huawei Honor 10 Lite, Paso 1/2

Paso 1. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Huawei Honor 10 Lite, Paso 2/1 Cómo desmontar Huawei Honor 10 Lite, Paso 2/2

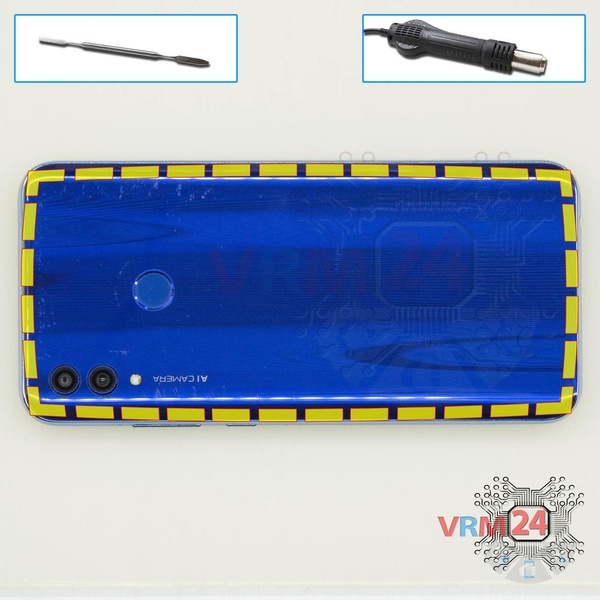

Paso 2. Abra la tapa trasera

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

⚠️️ ¡Presta atención al cable del sensor de huellas dactilares! El cable conecta el sensor de huellas dactilares de la tapa trasera a la placa base.


Cómo desmontar Huawei Honor 10 Lite, Paso 3/1 Cómo desmontar Huawei Honor 10 Lite, Paso 3/2

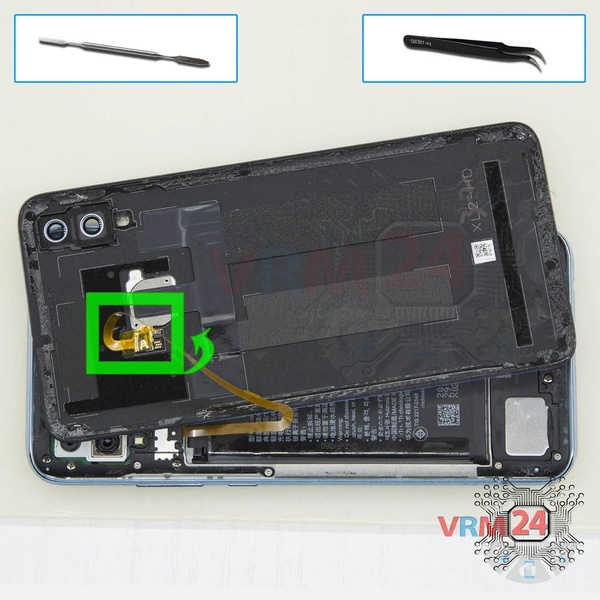

Paso 3. Desconecte el conector

Despega la capa protectora. Desconecte el conector del sensor de huellas dactilares y retire la tapa trasera.


Cómo desmontar Huawei Honor 10 Lite, Paso 4/1 Cómo desmontar Huawei Honor 10 Lite, Paso 4/2

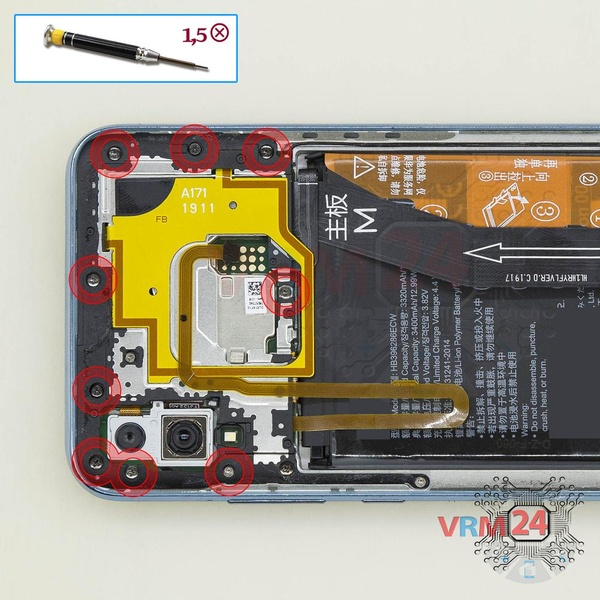

Paso 4. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille nueve tornillos.


Cómo desmontar Huawei Honor 10 Lite, Paso 5/1 Cómo desmontar Huawei Honor 10 Lite, Paso 5/2

Paso 5. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque tres tornillos cortos.


Cómo desmontar Huawei Honor 10 Lite, Paso 6/1 Cómo desmontar Huawei Honor 10 Lite, Paso 6/2

Paso 6. Abrir la tapa central

Retire la cubierta intermedia con antenas. La cubierta protege la placa de circuito impreso (PCB). Trate de levantar la cubierta por los bordes y no empuje nada entre ellos para no tocar accidentalmente o provocar un cortocircuito en la placa de circuito.

⚠️️ ¡Al retirar la cubierta intermedia, deslice con cuidado el cable del sensor de huellas dactilares a través de la cubierta para no dañarlo!


Cómo desmontar Huawei Honor 10 Lite, Paso 7/1 Cómo desmontar Huawei Honor 10 Lite, Paso 7/2

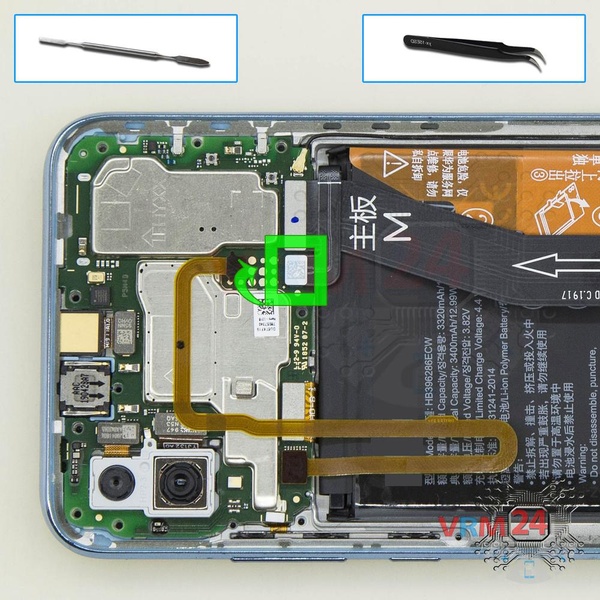

Paso 7. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Huawei Honor 10 Lite cuenta con una batería HB396286ECW de 3400 mAh de capacidad (aka batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar Huawei Honor 10 Lite, Paso 8/1 Cómo desmontar Huawei Honor 10 Lite, Paso 8/2

Paso 8. Desconecte el conector

Haz palanca en el conector y retira el cable del sensor de huellas dactilares.


Cómo desmontar Huawei Honor 10 Lite, Paso 9/1 Cómo desmontar Huawei Honor 10 Lite, Paso 9/2

Paso 9. Desenrosque los tornillos

Usando un destornillador (Philips 1,5 mm PH000), desatornille cinco tornillos.


Cómo desmontar Huawei Honor 10 Lite, Paso 10/1 Cómo desmontar Huawei Honor 10 Lite, Paso 10/2

Paso 10. Desenrosque los tornillos

Con un destornillador (Philips PH000 de 1,5 mm), desatornille tres tornillos cortos.


Cómo desmontar Huawei Honor 10 Lite, Paso 11/1 Cómo desmontar Huawei Honor 10 Lite, Paso 11/2

Paso 11. Abrir la tapa

Haga palanca sobre el borde y retire la cubierta que oculta la subplaca.


Cómo desmontar Huawei Honor 10 Lite, Paso 12/1 Cómo desmontar Huawei Honor 10 Lite, Paso 12/2

Paso 12. Retirar el cable de interconexión

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa secundaria (también conocida como subplaca).

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


Cómo desmontar Huawei Honor 10 Lite, Paso 13/1 Cómo desmontar Huawei Honor 10 Lite, Paso 13/2

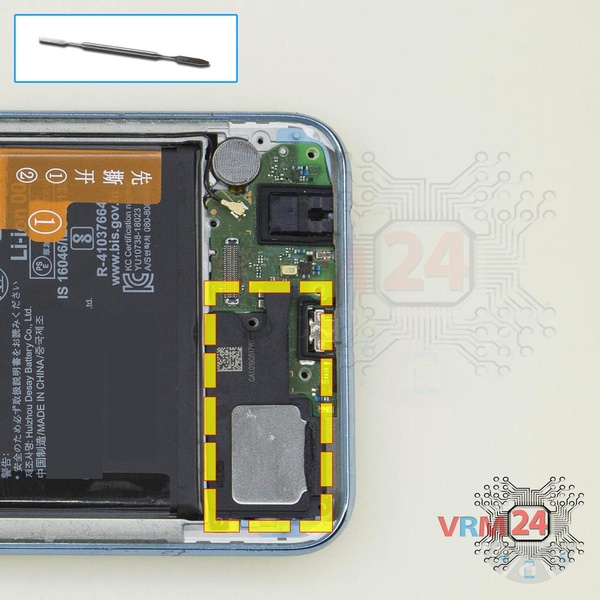

Paso 13. Retire el altavoz

Haz palanca sobre el borde y retira el ensamblaje del altavoz.


Cómo desmontar Huawei Honor 10 Lite, Paso 14/1

Paso 14. Desconecte el conector

Desconecte el conector del cable coaxial en la placa secundaria.


Cómo desmontar Huawei Honor 10 Lite, Paso 15/1 Cómo desmontar Huawei Honor 10 Lite, Paso 15/2

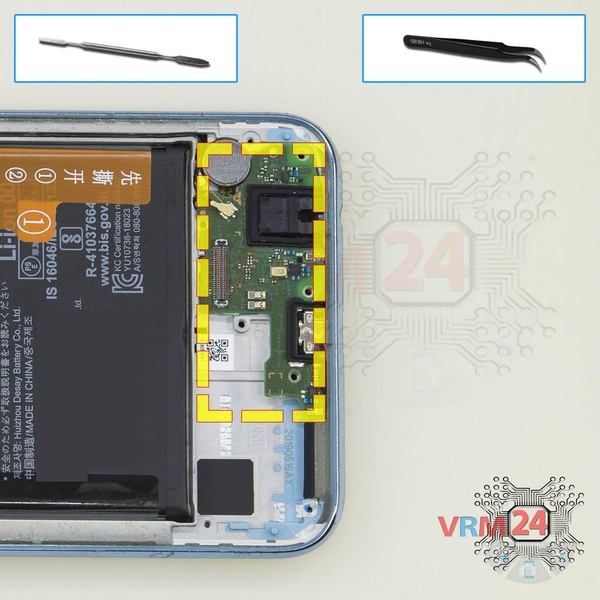

Paso 15. Retire la placa secundaria

Retire la subplaca. Se puede pegar al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

El sub-tablero, también, se puede sujetar con accesorios como pestillos o ganchos, tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar Huawei Honor 10 Lite, Paso 16/1 Cómo desmontar Huawei Honor 10 Lite, Paso 16/2

Paso 16. Retire las cámaras

Desconecte los conectores de la placa base y extraiga el conjunto de dos cámaras traseras y una cámara frontal (selfie).


Cómo desmontar Huawei Honor 10 Lite, Paso 17/1 Cómo desmontar Huawei Honor 10 Lite, Paso 17/2

Paso 17. Desconecte los conectores

Haz palanca en los conectores del cable del módulo de pantalla, cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Huawei Honor 10 Lite, Paso 18/1 Cómo desmontar Huawei Honor 10 Lite, Paso 18/2

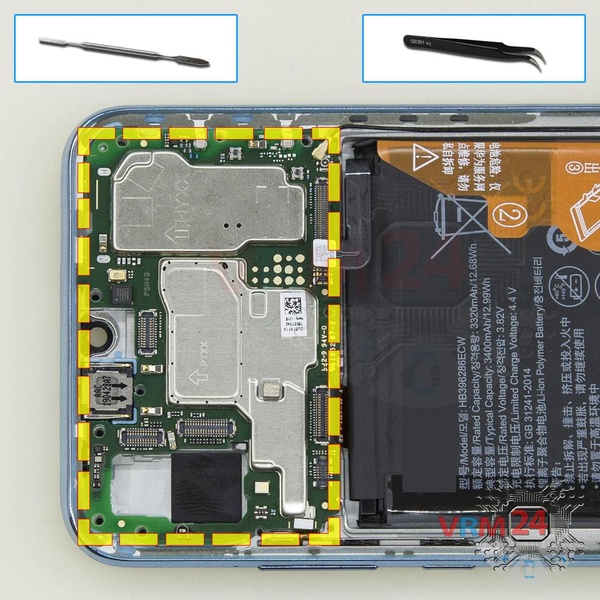

Paso 18. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Huawei Honor 10 Lite, Paso 19/1 Cómo desmontar Huawei Honor 10 Lite, Paso 19/2 Cómo desmontar Huawei Honor 10 Lite, Paso 19/3

Paso 19. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el cable coaxial y el motor de vibración.

Instrucciones detalladas de desmontaje de Huawei Honor 10 Lite en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 10 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Huawei Honor 10 Lite — Huawei Honor 10 Lite HRY-LX1, HRY-LX2 (Global); HRY-LX1MEB (Middle East); HRY-AL00 IN (India); HRY-AL00a, HRY-AL00, HRY-TL00 (China) lanzado para los mercados en diferentes países.
