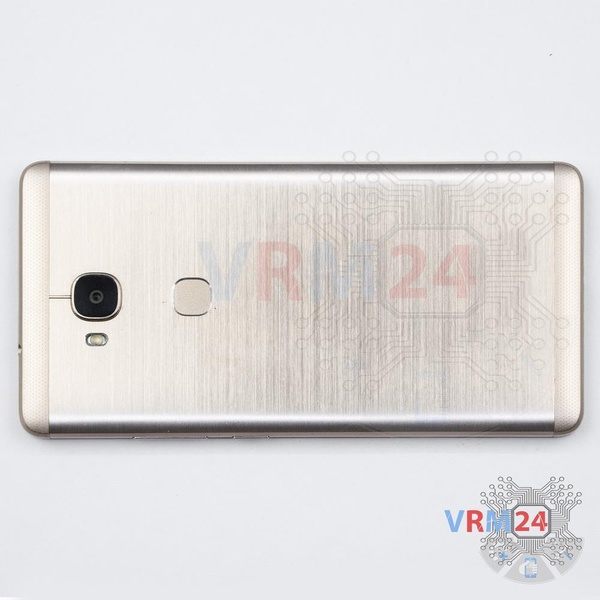

Desmontaje/Reparar del dispositivo móvil Huawei Honor 5X (Huawei Honor 5X KIW-L21) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

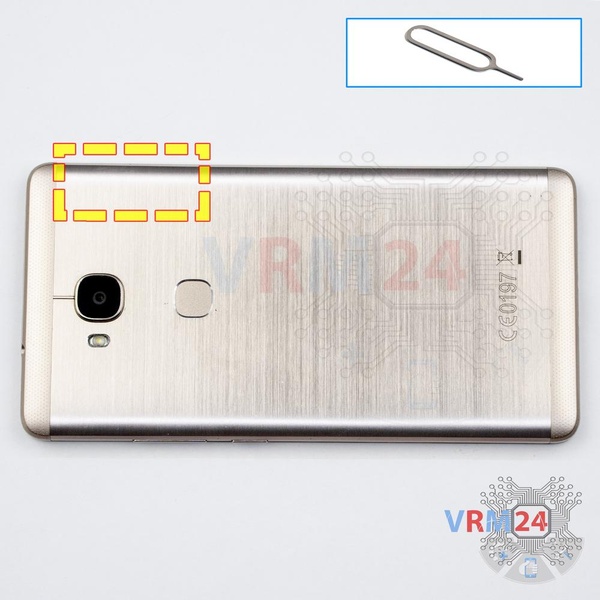

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego tire de la bandeja hacia afuera. Debería hacerlo para cada una de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

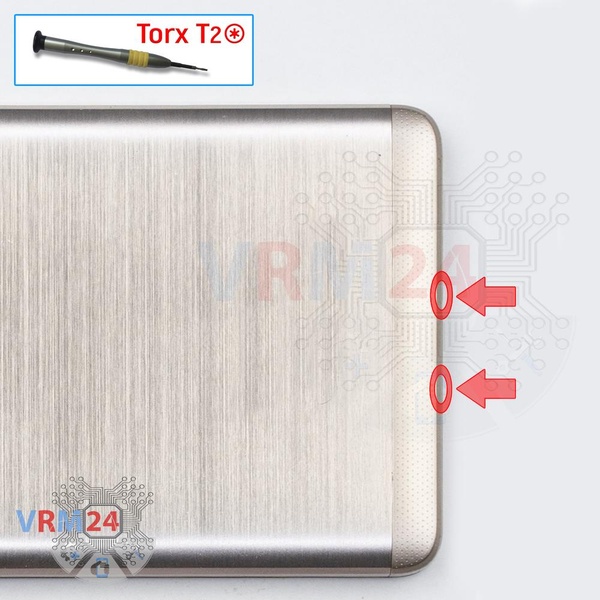

Con un destornillador (Torx T2), desatornille / extraiga 2 tornillos en el extremo del teléfono.

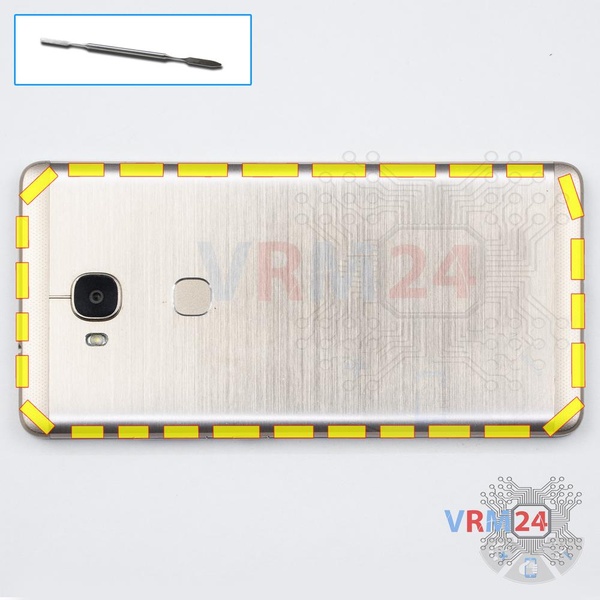

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Preste atención al sensor de huellas dactilares pegado a la cubierta trasera desde el interior.

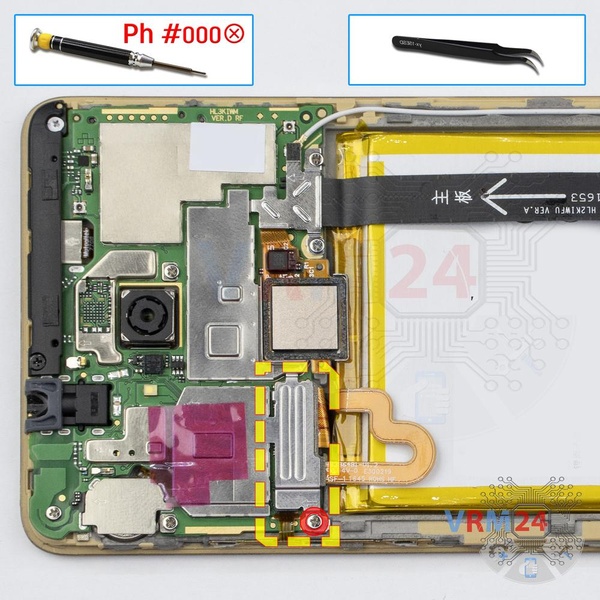

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo y retire el soporte que sujeta los conectores.

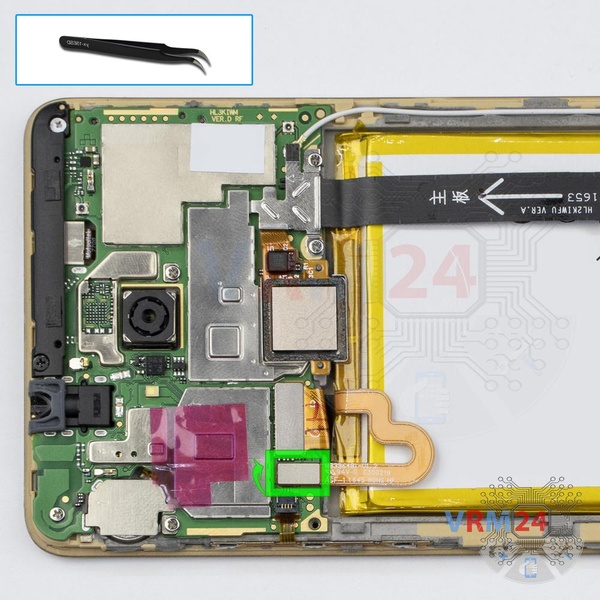

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Huawei Honor 5X KIW-L21 tiene una batería HB396481EBC con capacidad de 3000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

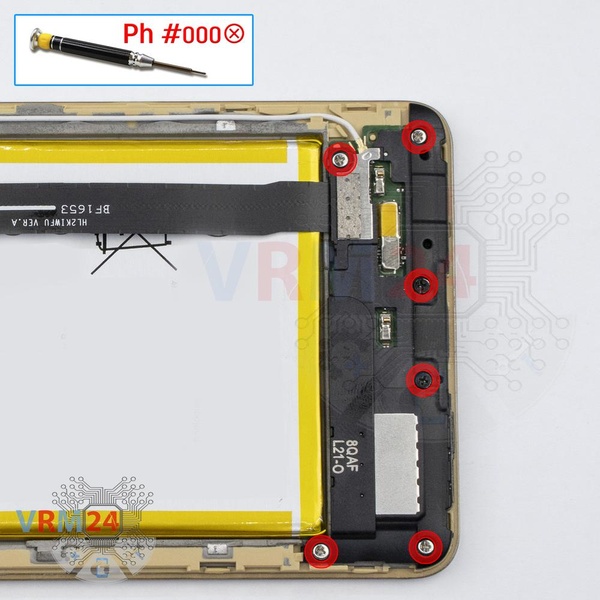

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

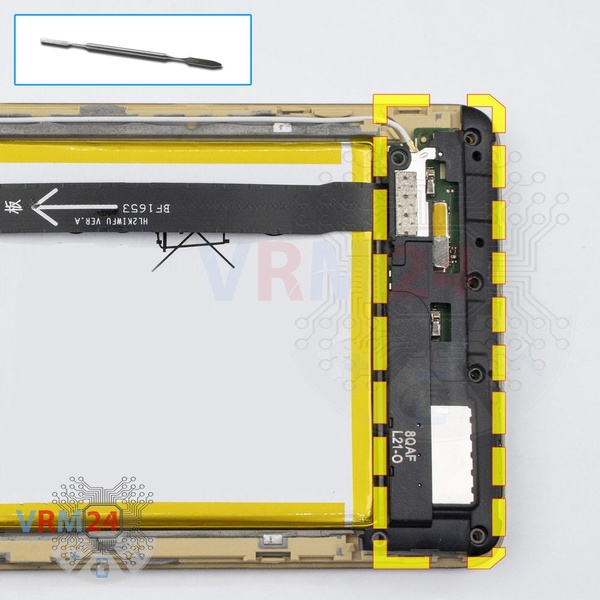

Retire el conjunto de altavoz con antenas.

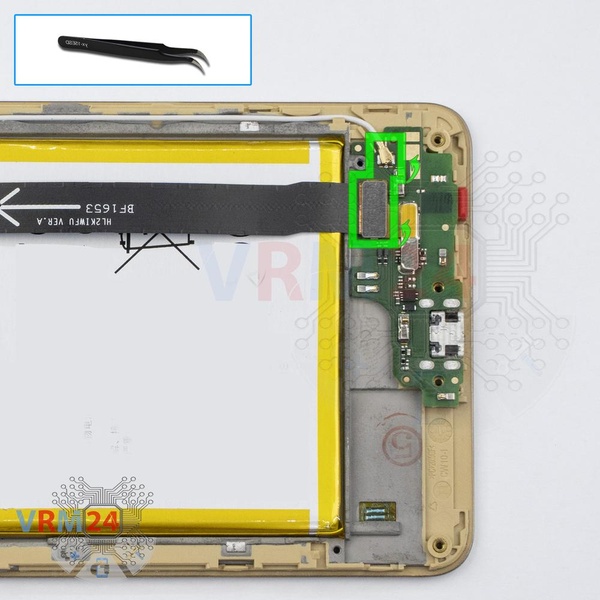

Desconecte el conector del cable coaxial, el cable de subpantalla entre placas en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

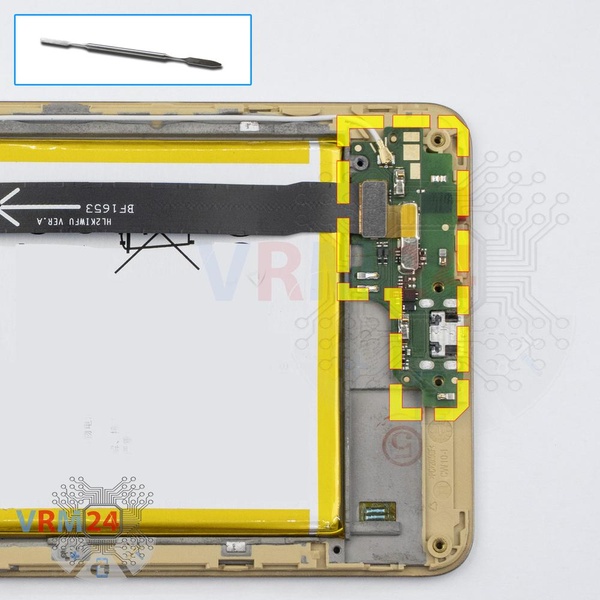

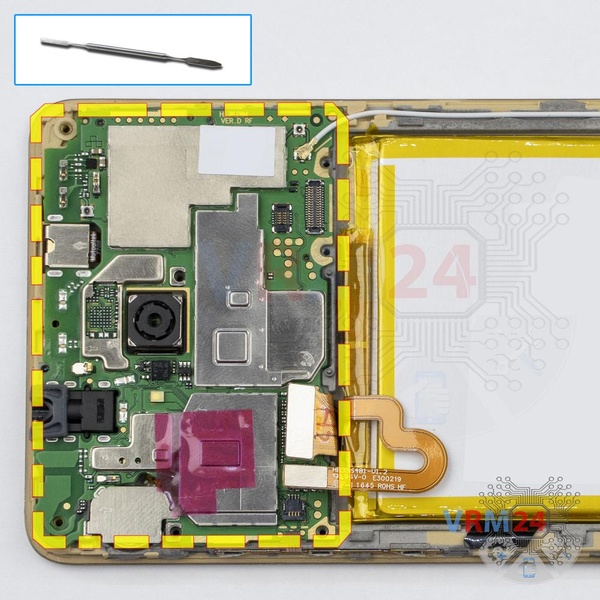

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

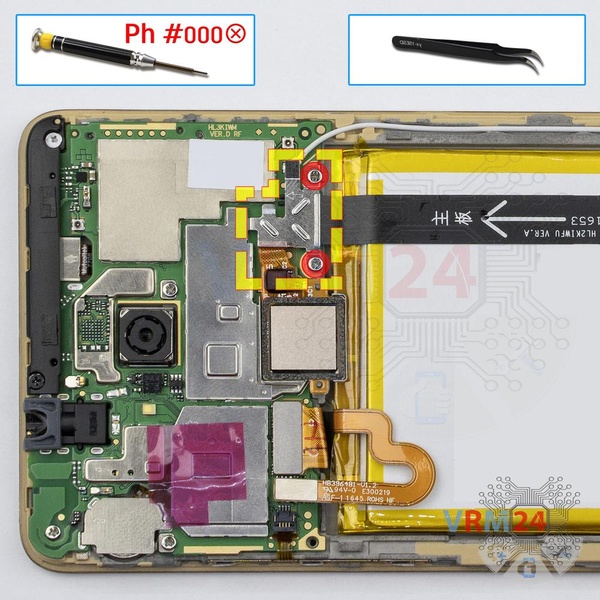

Con un destornillador (Phillips 1,5 mm PH000), desatornille dos tornillos y retire el soporte que sujeta los conectores.

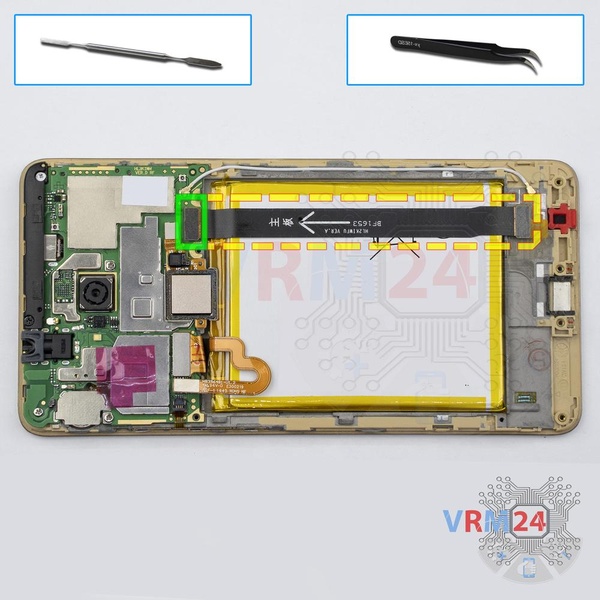

Levante el conector y retire el cable entre placas.

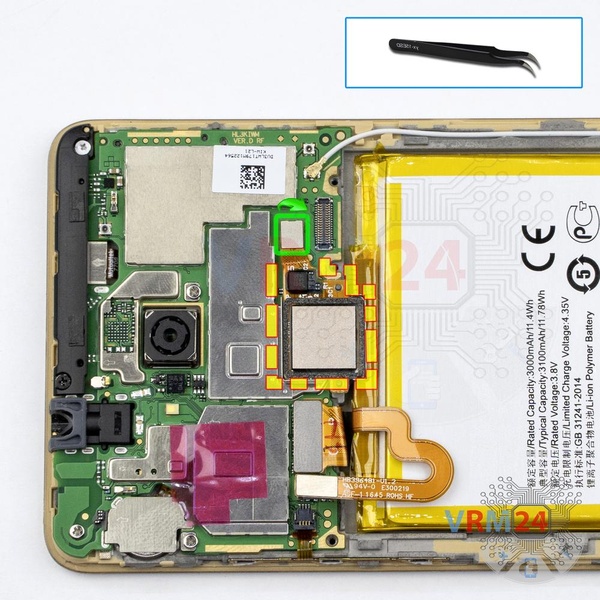

Levante el conector y retire el sensor de huellas dactilares.

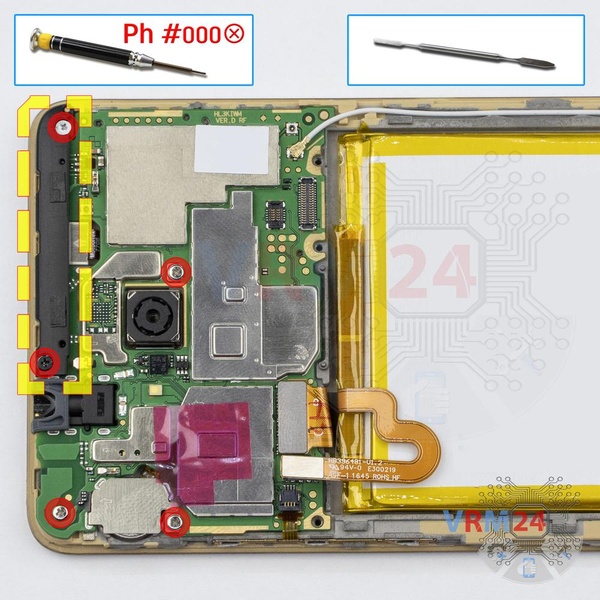

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 5 tornillos y retire la tapa.

Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

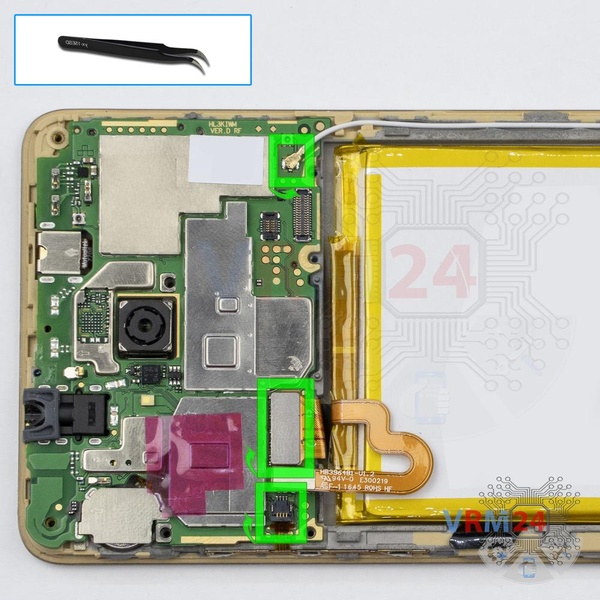

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla y el cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

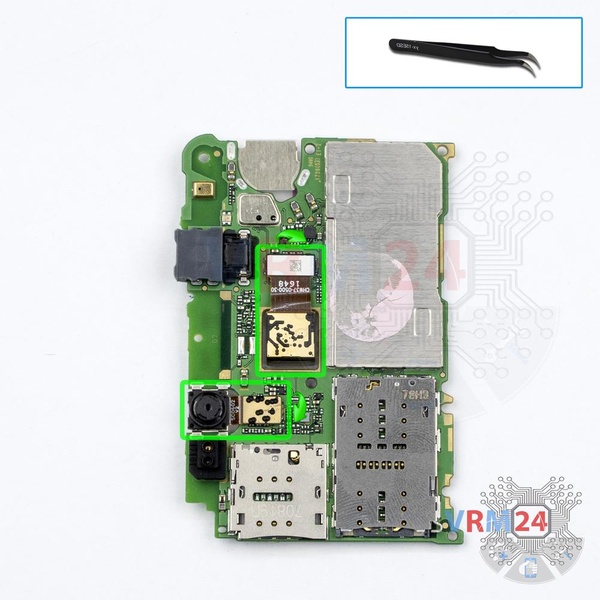

Levanta los conectores, quita las cámaras frontal y trasera (selfie)
