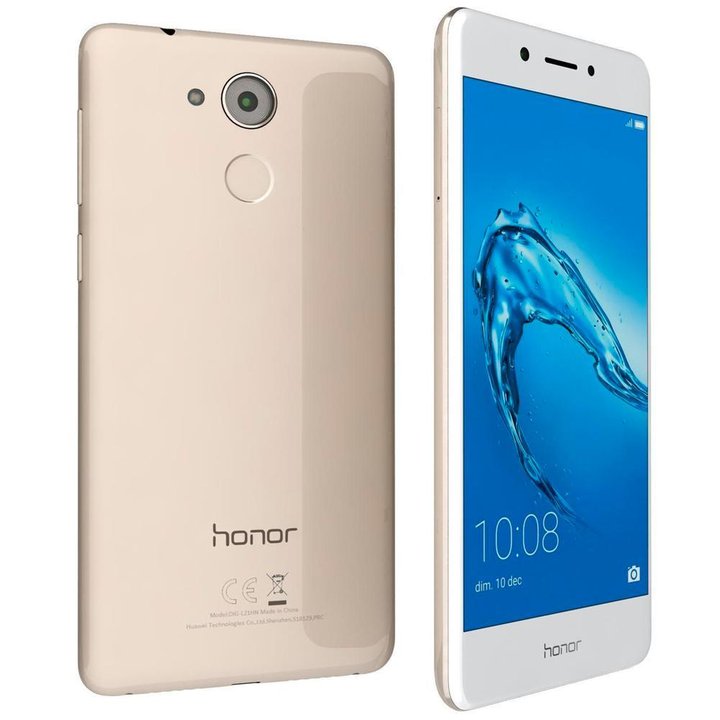

Huawei Honor 6C

Dificultad de desmontaje:
Duro

Duración:
10 min

Herramientas recomendadas

Destornillador torx т4

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Huawei Honor 6C (Huawei Honor 6C DIG-L21HN) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Huawei Honor 6C, Paso 1/1

Cómo desmontar Huawei Honor 6C, Paso 1/2

Paso 1.

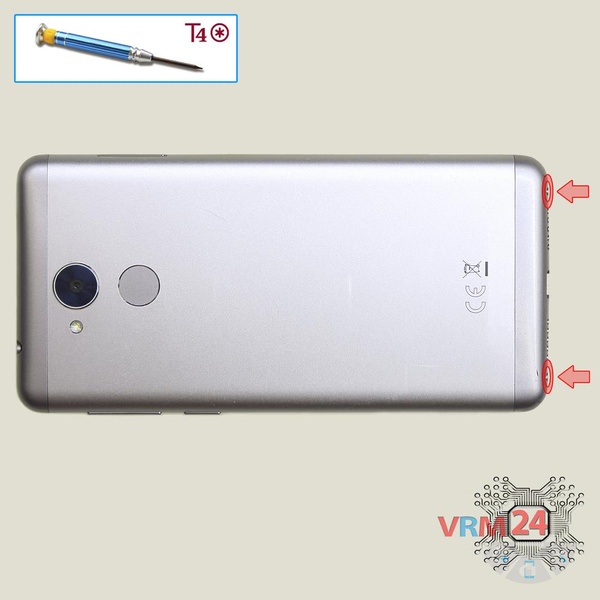

Con un destornillador (hexagonal T4), desatornille los 2 pernos en el extremo del teléfono.

Cómo desmontar Huawei Honor 6C, Paso 2/1

Cómo desmontar Huawei Honor 6C, Paso 2/2

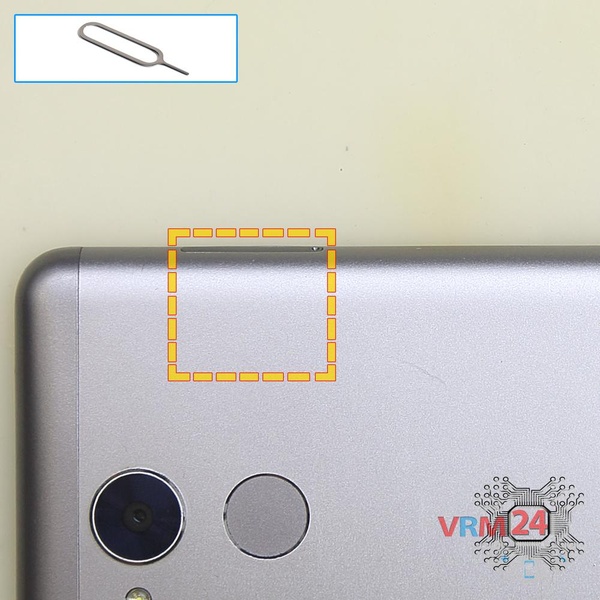

Paso 2.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Huawei Honor 6C, Paso 3/1

Cómo desmontar Huawei Honor 6C, Paso 3/2

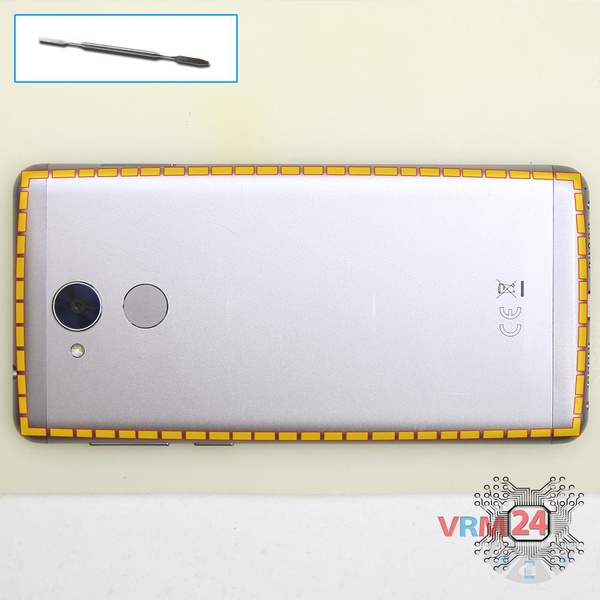

Paso 3.

Abra la cubierta trasera.

Cómo desmontar Huawei Honor 6C, Paso 4/1

Cómo desmontar Huawei Honor 6C, Paso 4/2

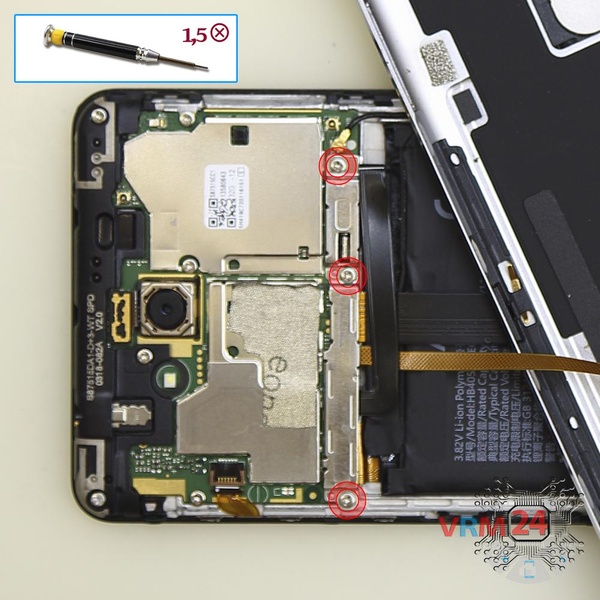

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos y retire el soporte que sujeta los conectores.

Cómo desmontar Huawei Honor 6C, Paso 5/1

Cómo desmontar Huawei Honor 6C, Paso 5/2

Cómo desmontar Huawei Honor 6C, Paso 5/3

Paso 5.

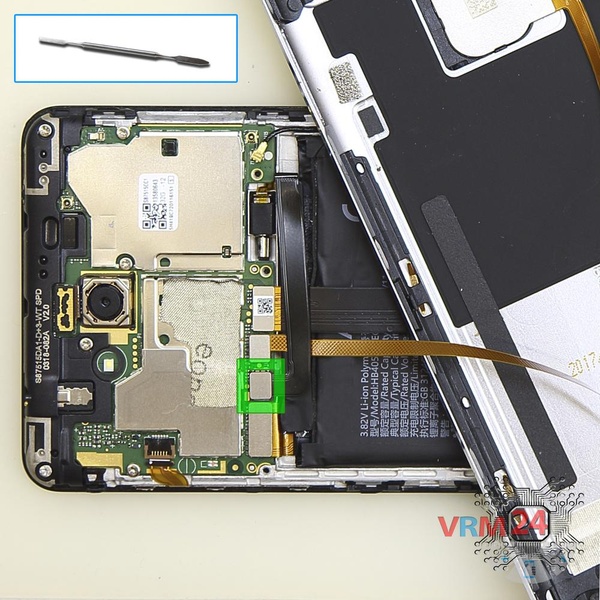

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Huawei Honor 6C, Paso 6/1

Cómo desmontar Huawei Honor 6C, Paso 6/2

Cómo desmontar Huawei Honor 6C, Paso 6/3

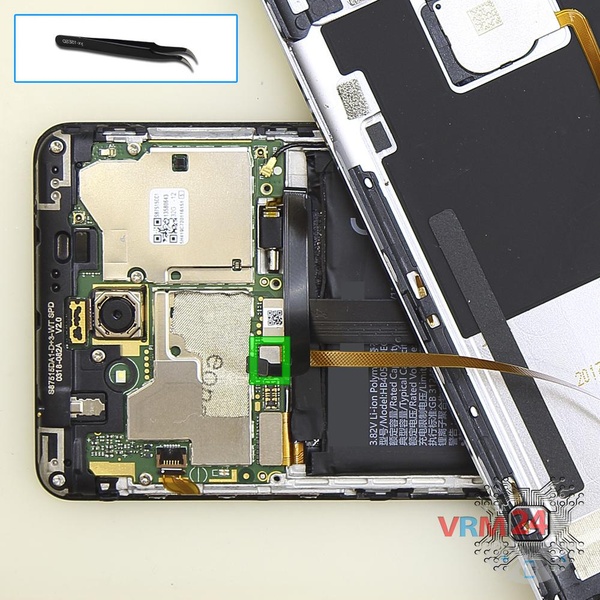

Paso 6.

Levante el conector del cable del sensor de huellas dactilares en la PCB y retire la cubierta posterior.

Cómo desmontar Huawei Honor 6C, Paso 7/1

Cómo desmontar Huawei Honor 6C, Paso 7/2

Paso 7.

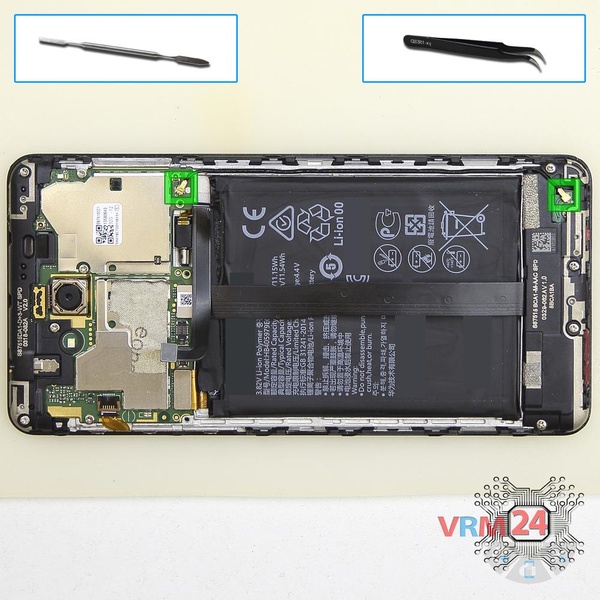

Desconecte los conectores y retire el cable & nbsp; coaxial.

Cómo desmontar Huawei Honor 6C, Paso 8/1

Cómo desmontar Huawei Honor 6C, Paso 8/2

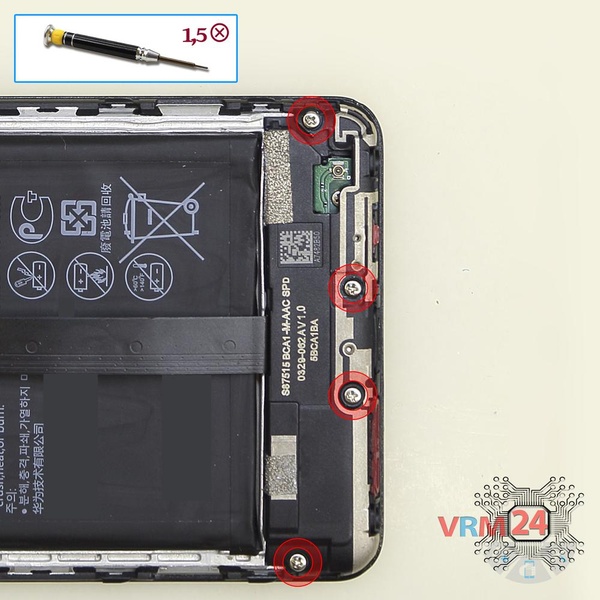

Paso 8.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; tornillos en la parte inferior.

Cómo desmontar Huawei Honor 6C, Paso 9/1

Cómo desmontar Huawei Honor 6C, Paso 9/2

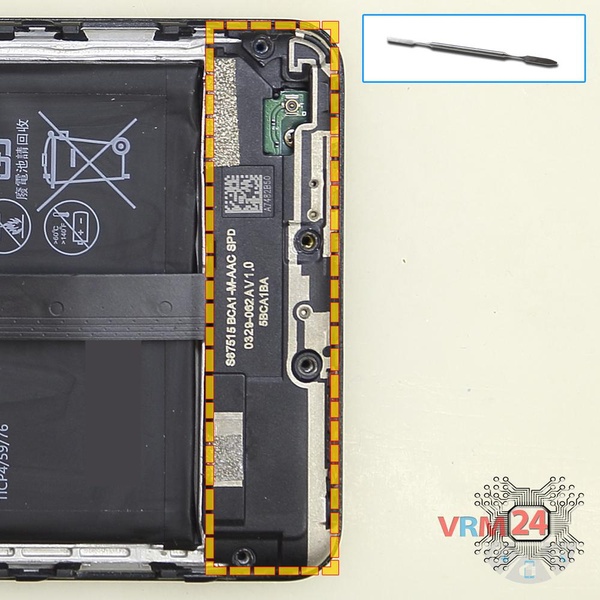

Paso 9.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Huawei Honor 6C, Paso 10/1

Cómo desmontar Huawei Honor 6C, Paso 10/2

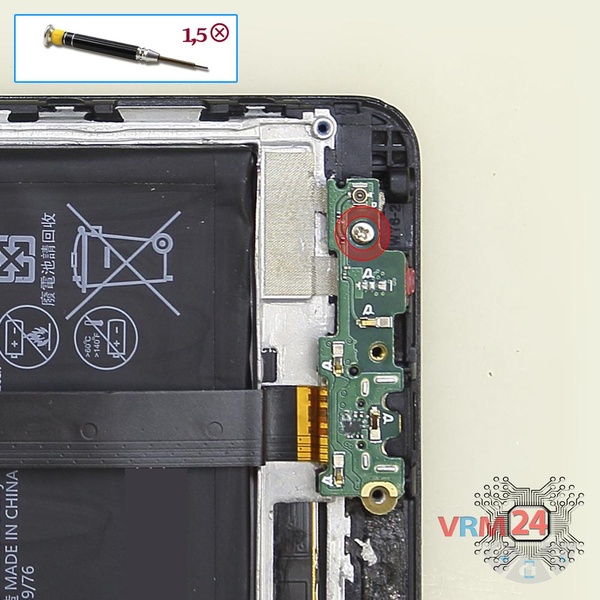

Paso 10.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 perno en la PCB inferior.

Cómo desmontar Huawei Honor 6C, Paso 11/1

Cómo desmontar Huawei Honor 6C, Paso 11/2

Cómo desmontar Huawei Honor 6C, Paso 11/3

Paso 11.

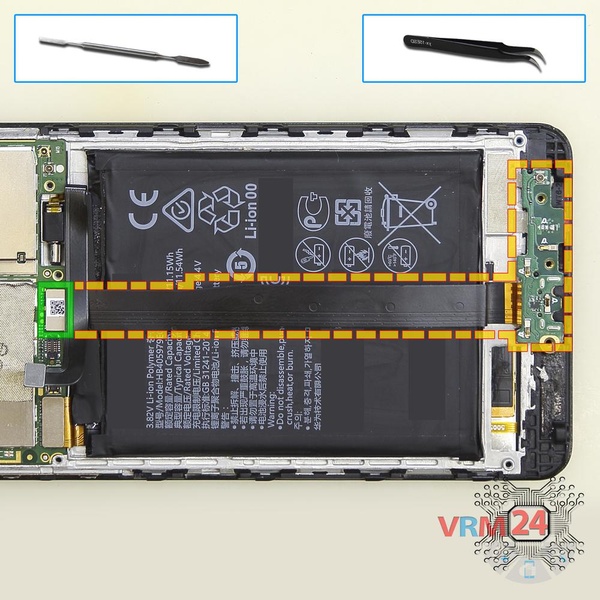

Desconecte el conector del & nbsp; cable entre placas en la PCB principal y retire la placa inferior con el cable.

Cómo desmontar Huawei Honor 6C, Paso 12/1

Cómo desmontar Huawei Honor 6C, Paso 12/2

Paso 12.

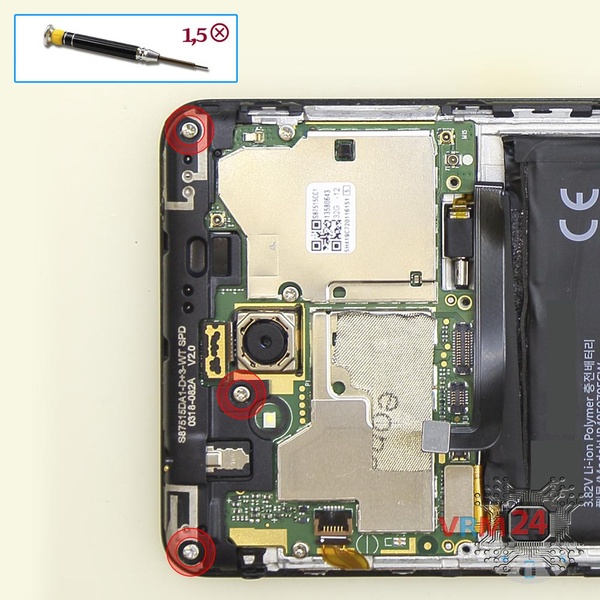

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos.

Cómo desmontar Huawei Honor 6C, Paso 13/1

Cómo desmontar Huawei Honor 6C, Paso 13/2

Paso 13.

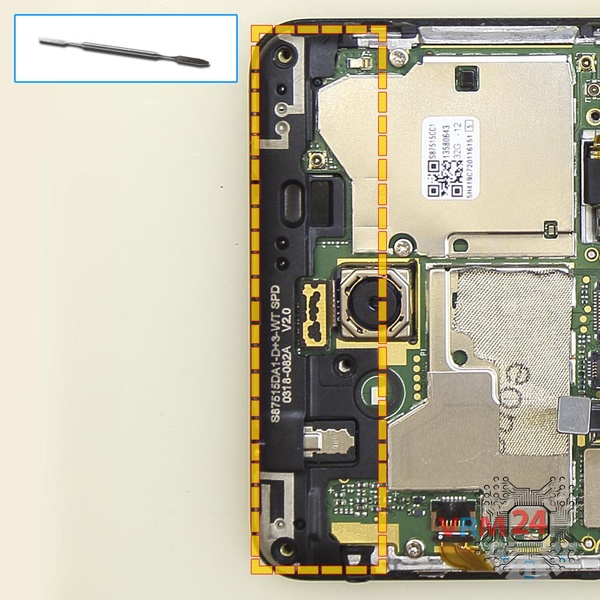

Haga palanca y retire la cubierta superior con antenas.

Cómo desmontar Huawei Honor 6C, Paso 14/1

Cómo desmontar Huawei Honor 6C, Paso 14/2

Paso 14.

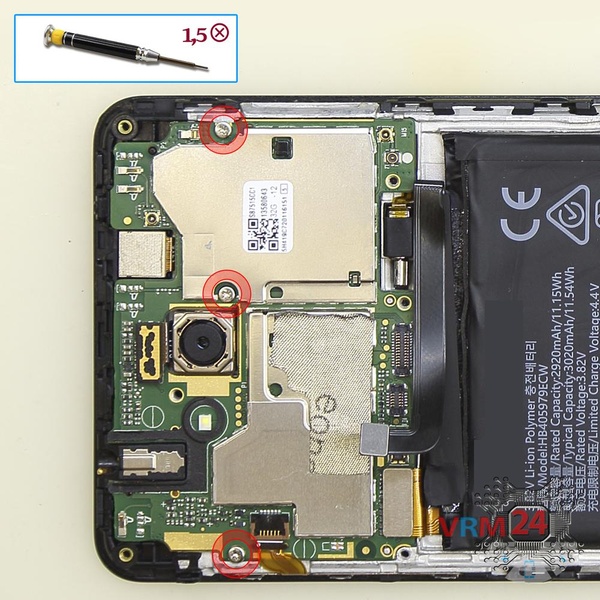

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Huawei Honor 6C, Paso 15/1

Cómo desmontar Huawei Honor 6C, Paso 15/2

Cómo desmontar Huawei Honor 6C, Paso 15/3

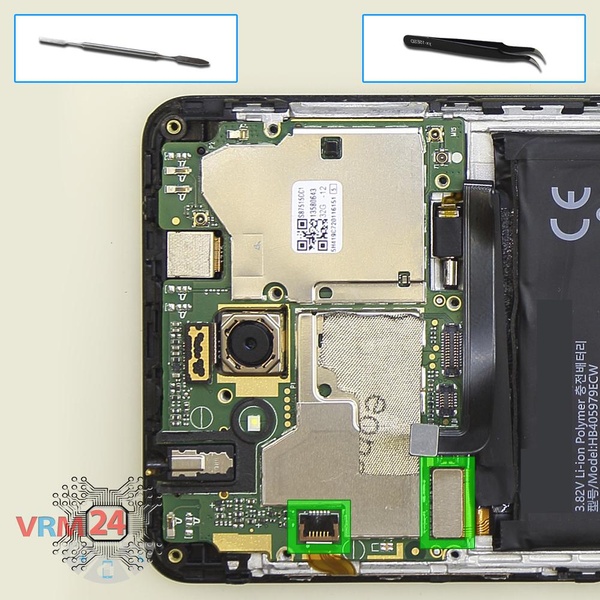

Paso 15.

Desconecte los conectores de la PCB.

Cómo desmontar Huawei Honor 6C, Paso 16/1

Cómo desmontar Huawei Honor 6C, Paso 16/2

Paso 16.

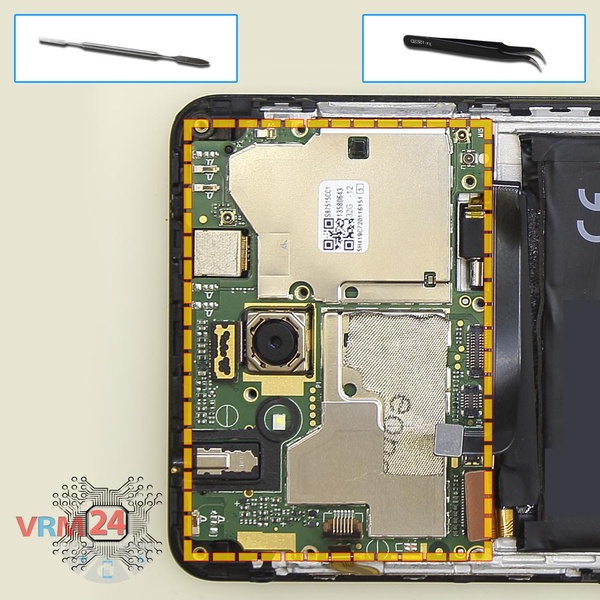

Retire la PCB.

Cómo desmontar Huawei Honor 6C, Paso 17/1

Cómo desmontar Huawei Honor 6C, Paso 17/2

Paso 17.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Huawei Honor 6C, Paso 18/1

Cómo desmontar Huawei Honor 6C, Paso 18/2

Paso 18.

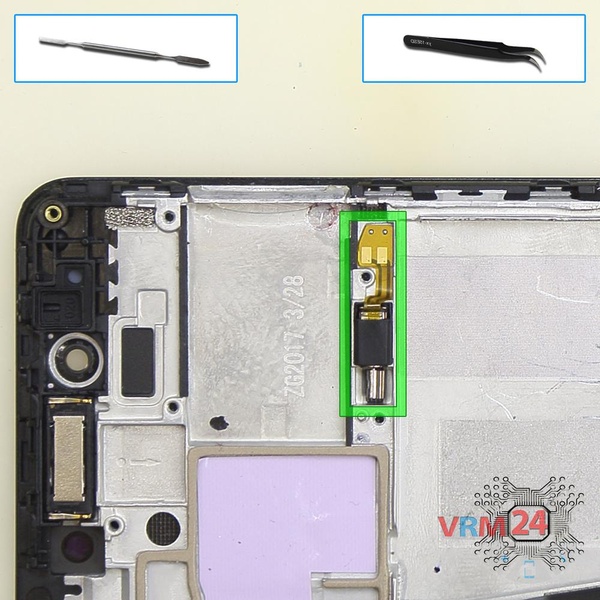

Hacer palanca & amp; retire el & nbsp; motor de vibración.

Cómo desmontar Huawei Honor 6C, Paso 19/1

Cómo desmontar Huawei Honor 6C, Paso 19/2

Paso 19.

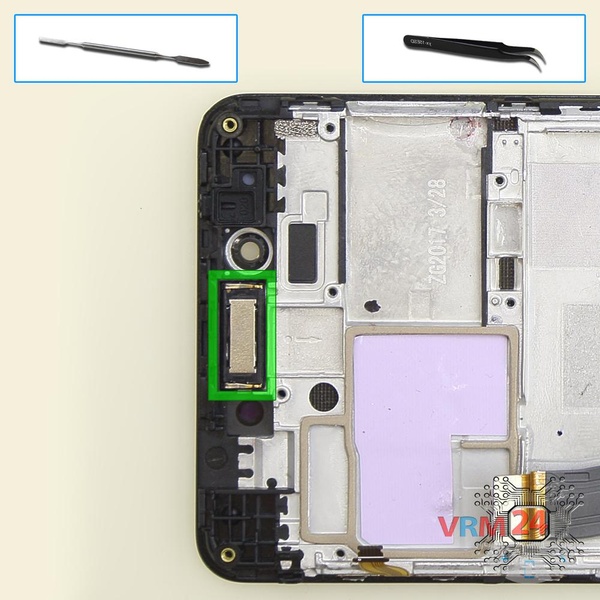

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar Huawei Honor 6C, Paso 20/1

Cómo desmontar Huawei Honor 6C, Paso 20/2

Cómo desmontar Huawei Honor 6C, Paso 20/3

Paso 20.

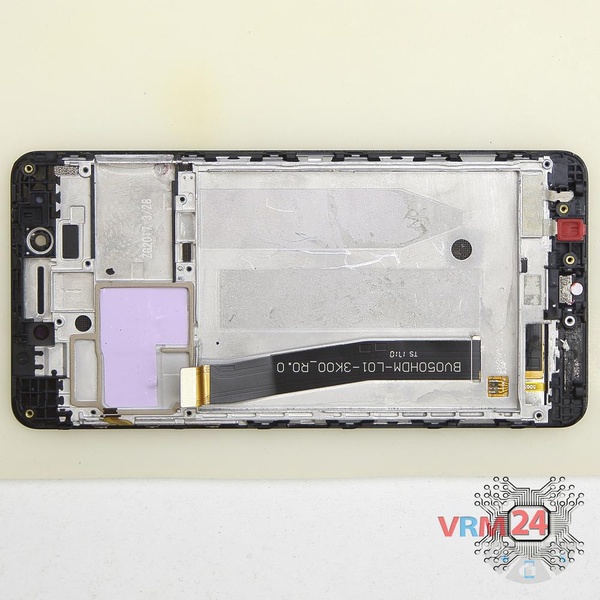

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Huawei Honor 6C en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Huawei #Huawei Honor 6C

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Huawei Honor 6C — Huawei Honor 6C DIG-L21HN lanzado para los mercados en diferentes países.
