Dificultad de desmontaje:
Mediano

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Huawei Honor 8X (Huawei Honor 8X JSN-L21) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Huawei Honor 8X, Paso 1/1 Cómo desmontar Huawei Honor 8X, Paso 1/2

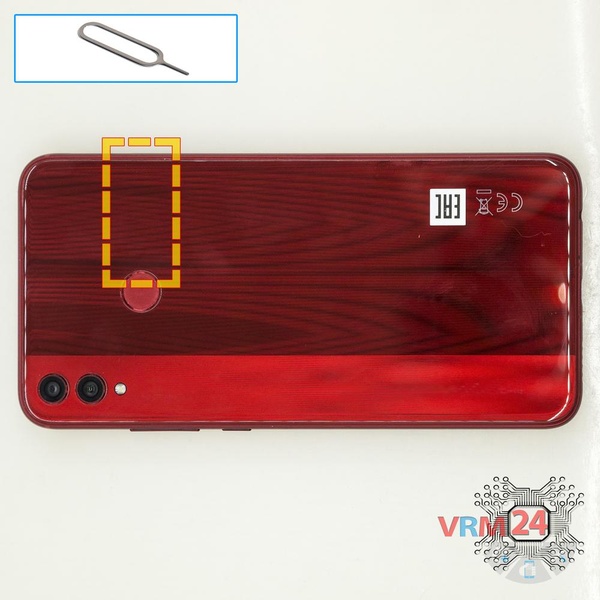

Paso 1. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Huawei Honor 8X, Paso 2/1 Cómo desmontar Huawei Honor 8X, Paso 2/2

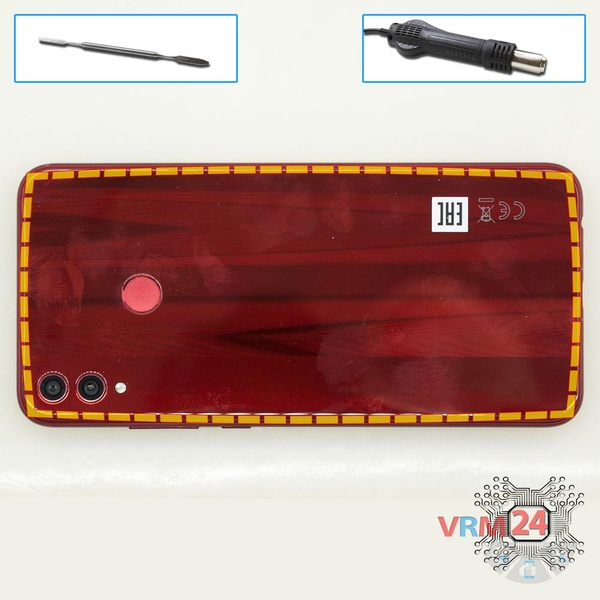

Paso 2. Abra la tapa trasera

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

⚠️️ ¡Presta atención al cable del sensor de huellas dactilares! El cable conecta el sensor de huellas dactilares de la tapa trasera a la placa base.


Cómo desmontar Huawei Honor 8X, Paso 3/1 Cómo desmontar Huawei Honor 8X, Paso 3/2

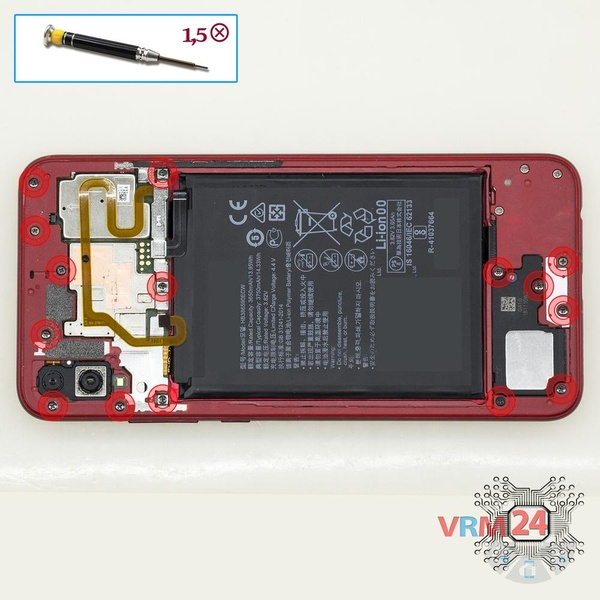

Paso 3. Desenrosque los tornillos

Utilizando un destornillador Phillips 1,5 mm PH #000, desatornillar 15 tornillos.


Cómo desmontar Huawei Honor 8X, Paso 4/1 Cómo desmontar Huawei Honor 8X, Paso 4/2

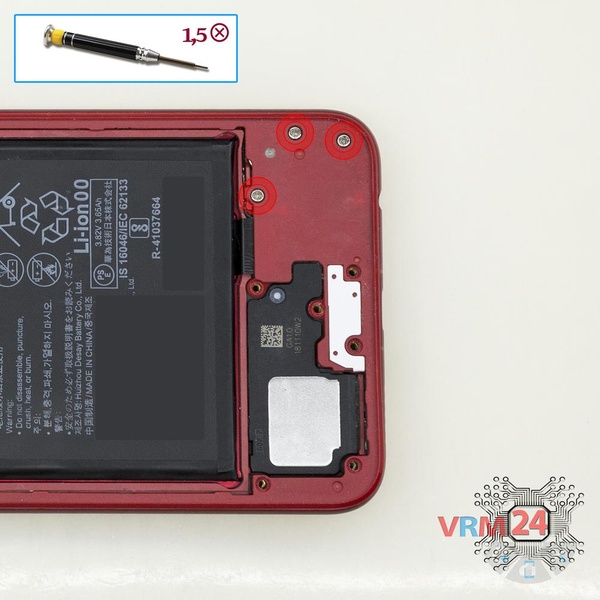

Paso 4. Desenrosque los tornillos

Utilizando un destornillador Phillips 1.5 mm PH #000, desenrosque tres tornillos cortos.


Cómo desmontar Huawei Honor 8X, Paso 5/1 Cómo desmontar Huawei Honor 8X, Paso 5/2

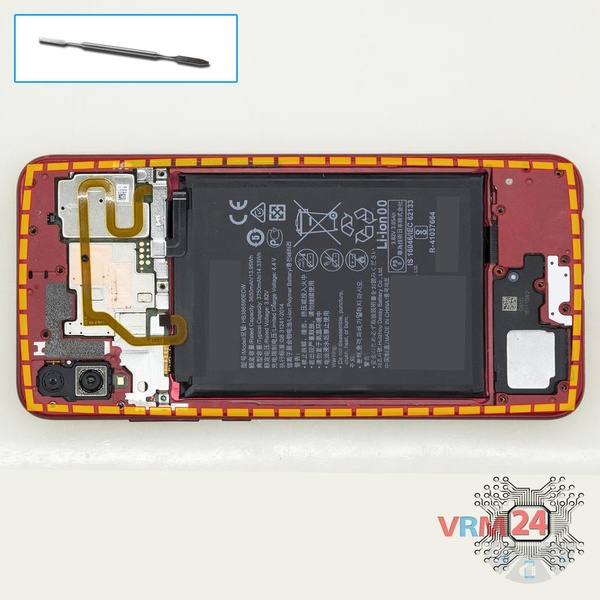

Paso 5. Abrir la tapa central

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia.


Cómo desmontar Huawei Honor 8X, Paso 6/1 Cómo desmontar Huawei Honor 8X, Paso 6/2 Cómo desmontar Huawei Honor 8X, Paso 6/3

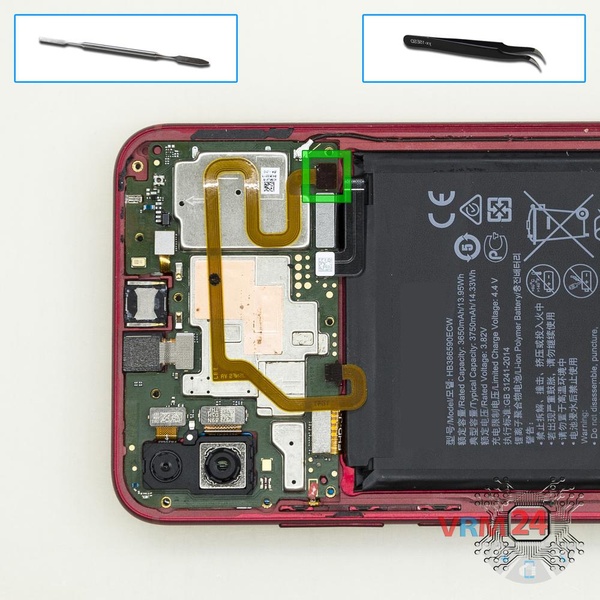

Paso 6. Desconecte el conector

Haz palanca en los conectores de la batería y el cable del sensor de huellas dactilares. Después de eso, podemos quitar el cable plano.

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Huawei Honor 8X cuenta con una batería HB388590ECW de 3800 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar Huawei Honor 8X, Paso 7/1 Cómo desmontar Huawei Honor 8X, Paso 7/2

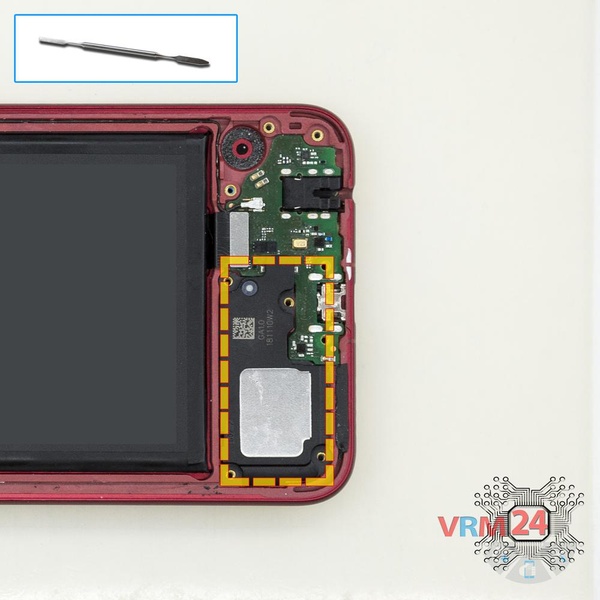

Paso 7. Retire el altavoz

Haz palanca sobre el borde y retira el ensamblaje del altavoz.


Cómo desmontar Huawei Honor 8X, Paso 8/1 Cómo desmontar Huawei Honor 8X, Paso 8/2

Paso 8. Desconecte los conectores

Desconecte el conector del cable coaxial, cable a la placa principal, en la placa secundaria.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).


Cómo desmontar Huawei Honor 8X, Paso 9/1 Cómo desmontar Huawei Honor 8X, Paso 9/2

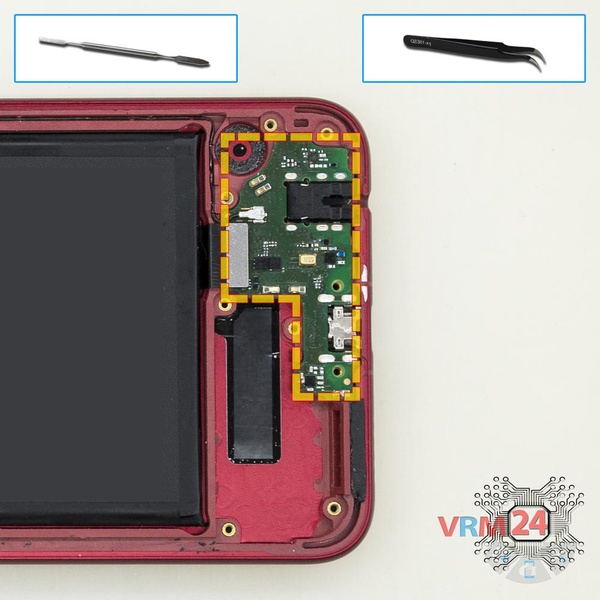

Paso 9. Retire la placa secundaria

Retire la subplaca. Se puede pegar al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

El sub-tablero, también, se puede sujetar con accesorios como pestillos o ganchos, tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un conector para auriculares, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar Huawei Honor 8X, Paso 10/1 Cómo desmontar Huawei Honor 8X, Paso 10/2

Paso 10. Retire la cámara frontal

Desconecte el conector de la placa base y extraiga la cámara frontal (selfie).


Cómo desmontar Huawei Honor 8X, Paso 11/1 Cómo desmontar Huawei Honor 8X, Paso 11/2

Paso 11. Retire las cámaras

Desconecte los conectores de la placa base y retire el ensamblaje de las dos cámaras traseras.


Cómo desmontar Huawei Honor 8X, Paso 12/1 Cómo desmontar Huawei Honor 8X, Paso 12/2

Paso 12. Desconecte los conectores

Haz palanca en los conectores del cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Huawei Honor 8X, Paso 13/1 Cómo desmontar Huawei Honor 8X, Paso 13/2

Paso 13. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Huawei Honor 8X, Paso 14/1 Cómo desmontar Huawei Honor 8X, Paso 14/2 Cómo desmontar Huawei Honor 8X, Paso 14/3

Paso 14. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el cable coaxial.


Cómo desmontar Huawei Honor 8X, Paso 15/1

Paso 15. En la carcasa quedó

La tapa trasera y el cable del sensor de huellas dactilares.

Instrucciones detalladas de desmontaje de Huawei Honor 8X en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 10 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Huawei Honor 8X — Huawei Honor 8X JSN-L21 lanzado para los mercados en diferentes países.
