Desmontaje/Reparar del dispositivo móvil Huawei Nova 13i (Huawei Nova 13i CTR-L91) con la descripción de cada paso y el conjunto de herramientas requerido.

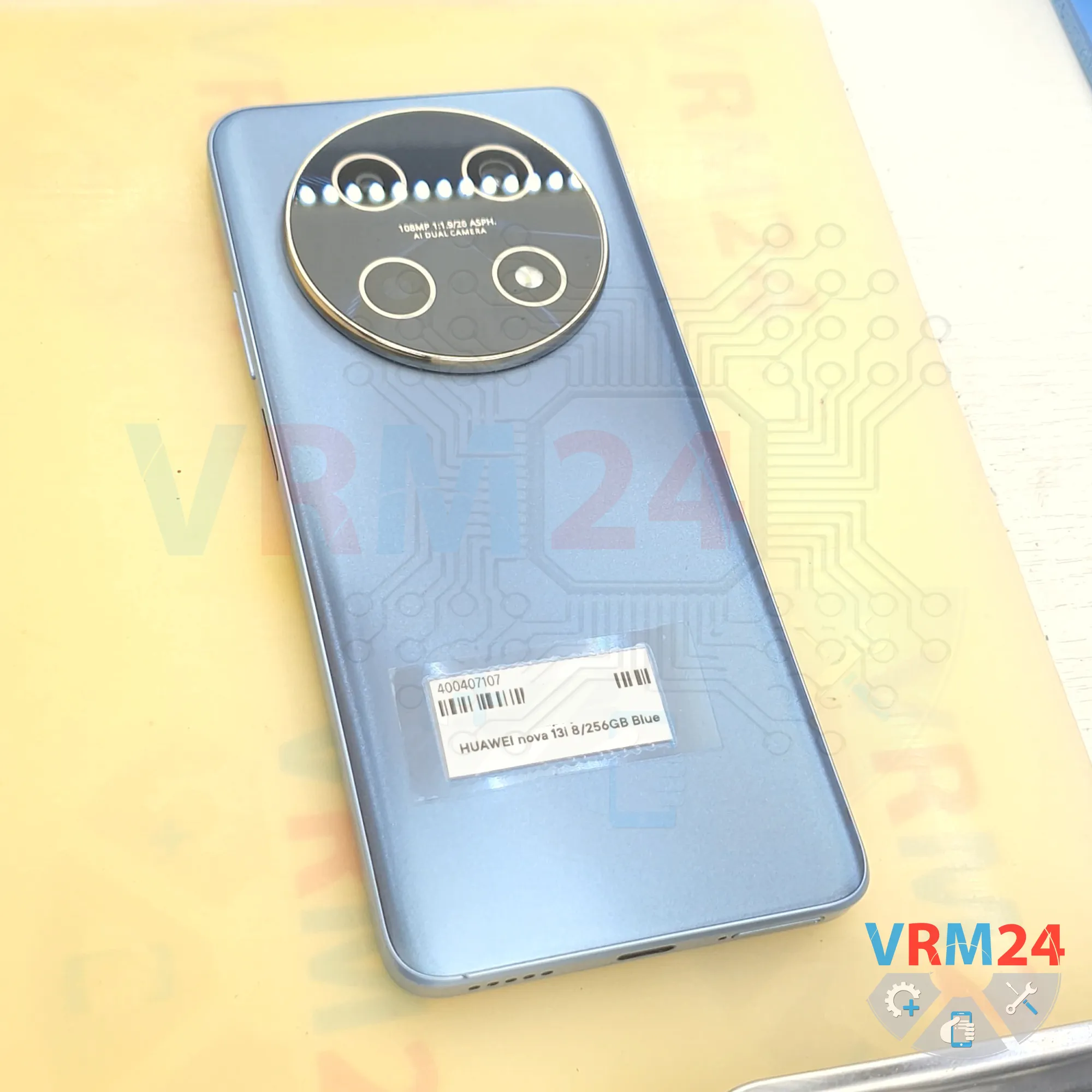

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

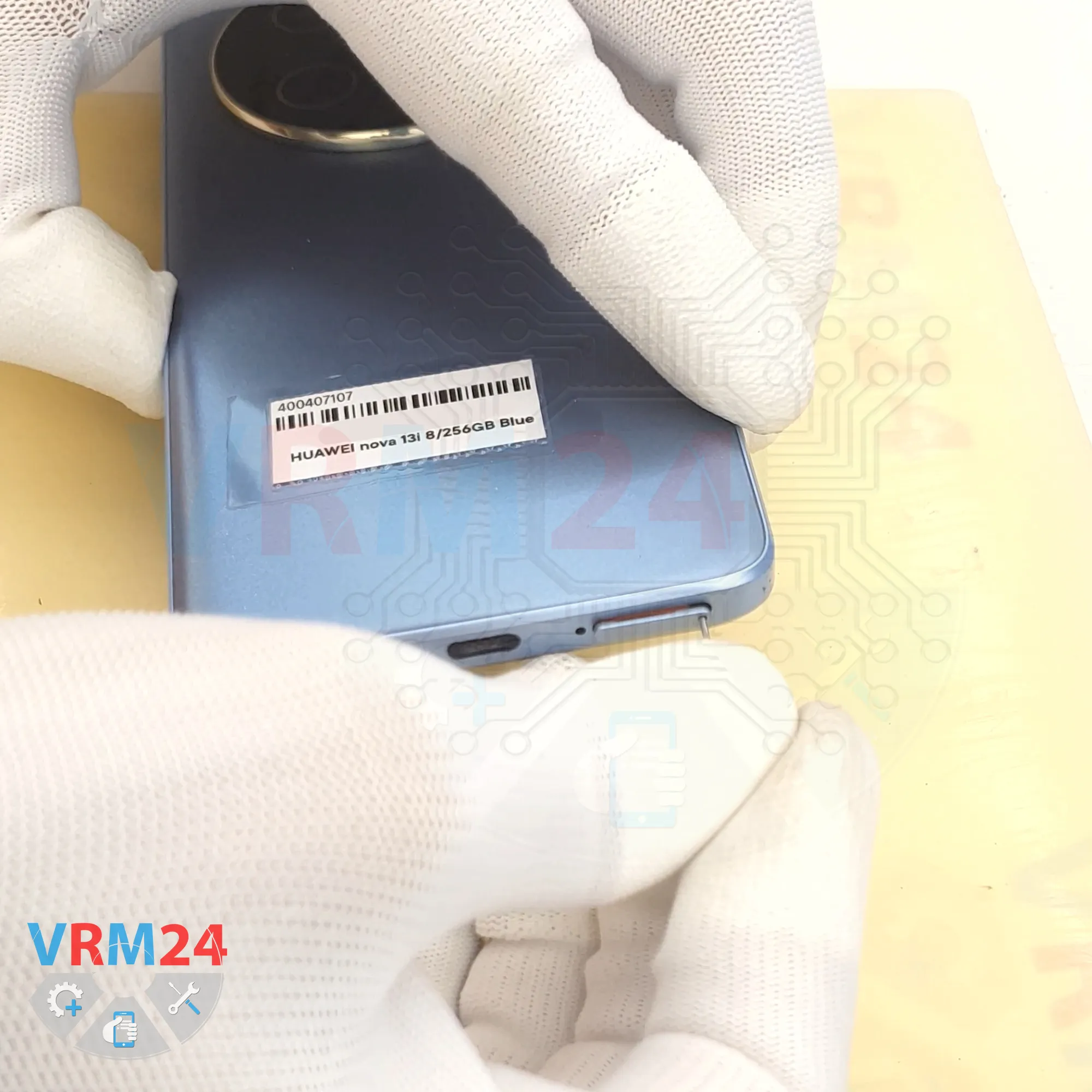

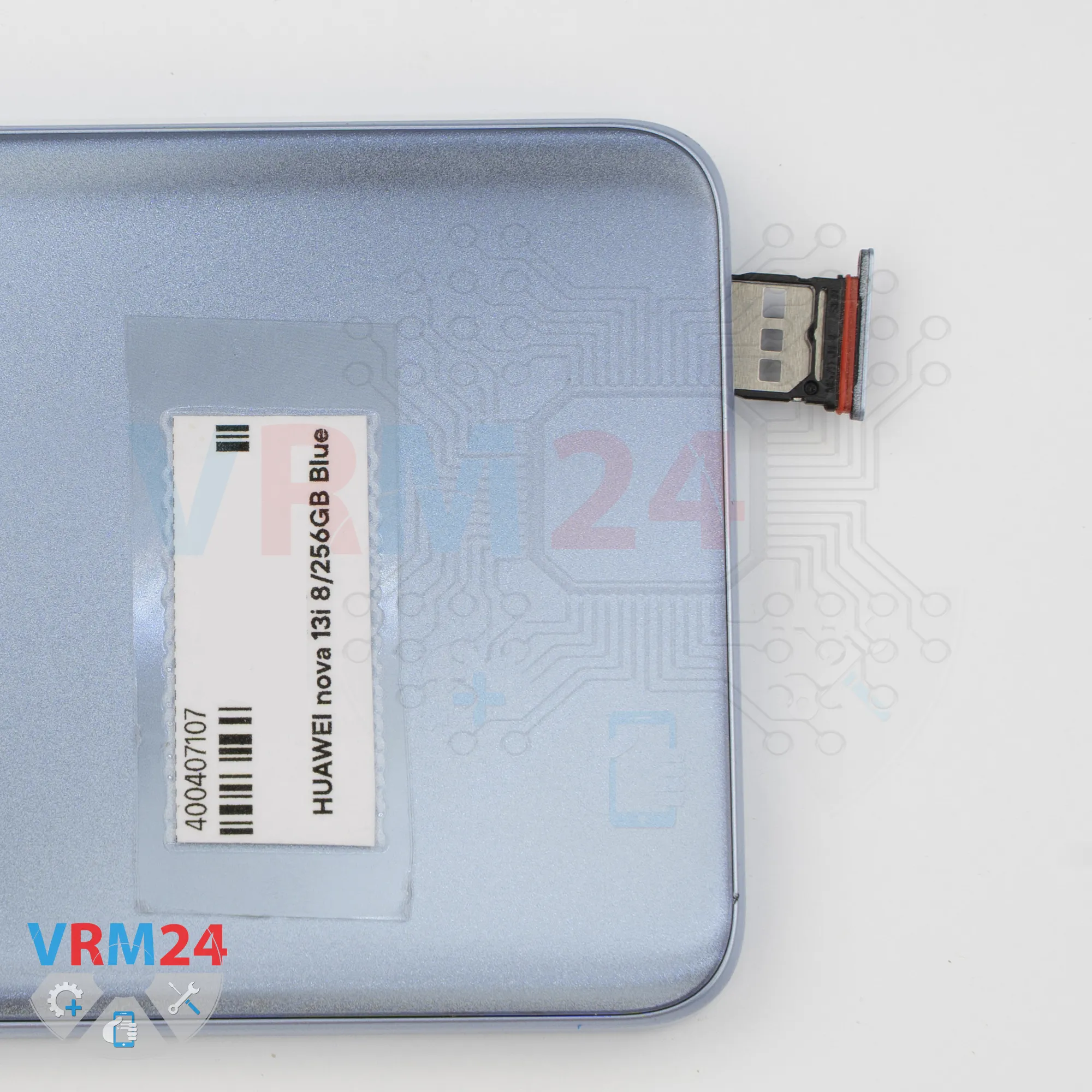

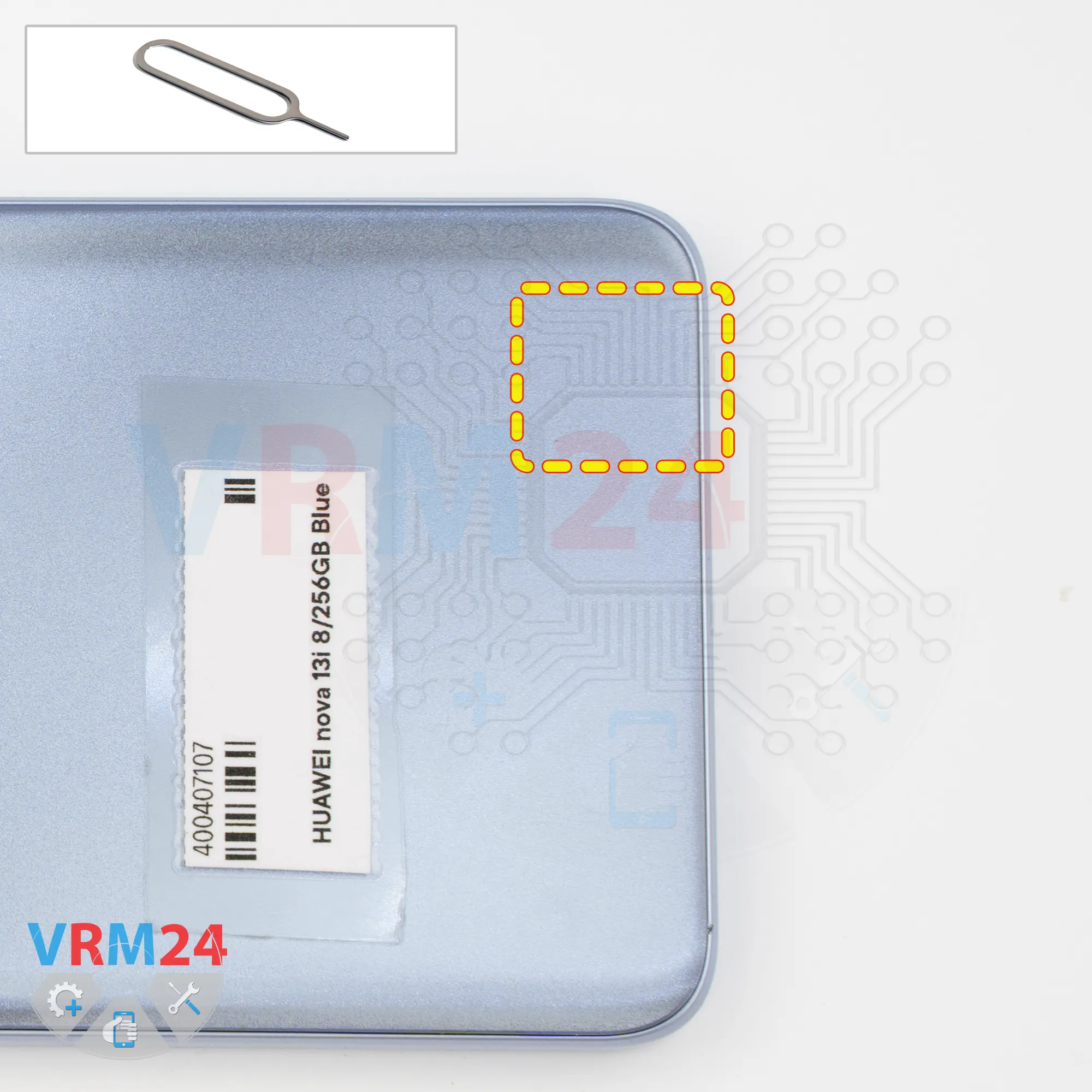

Primero, debemos retirar la bandeja de la tarjeta SIM.

Para ello utilizamos una herramienta especial, la introducimos en el agujero, empujamos la bandeja hacia afuera y la dejamos a un lado.

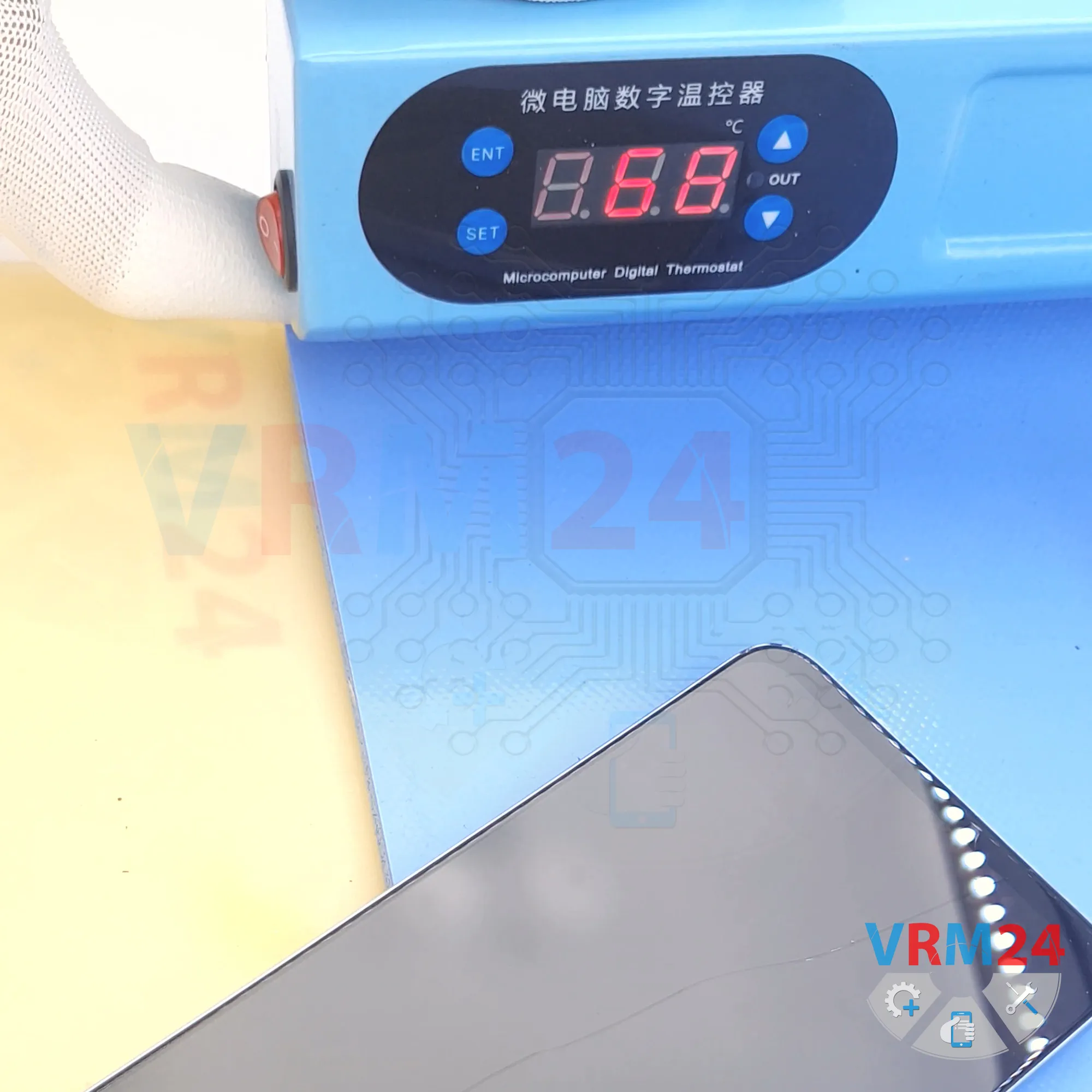

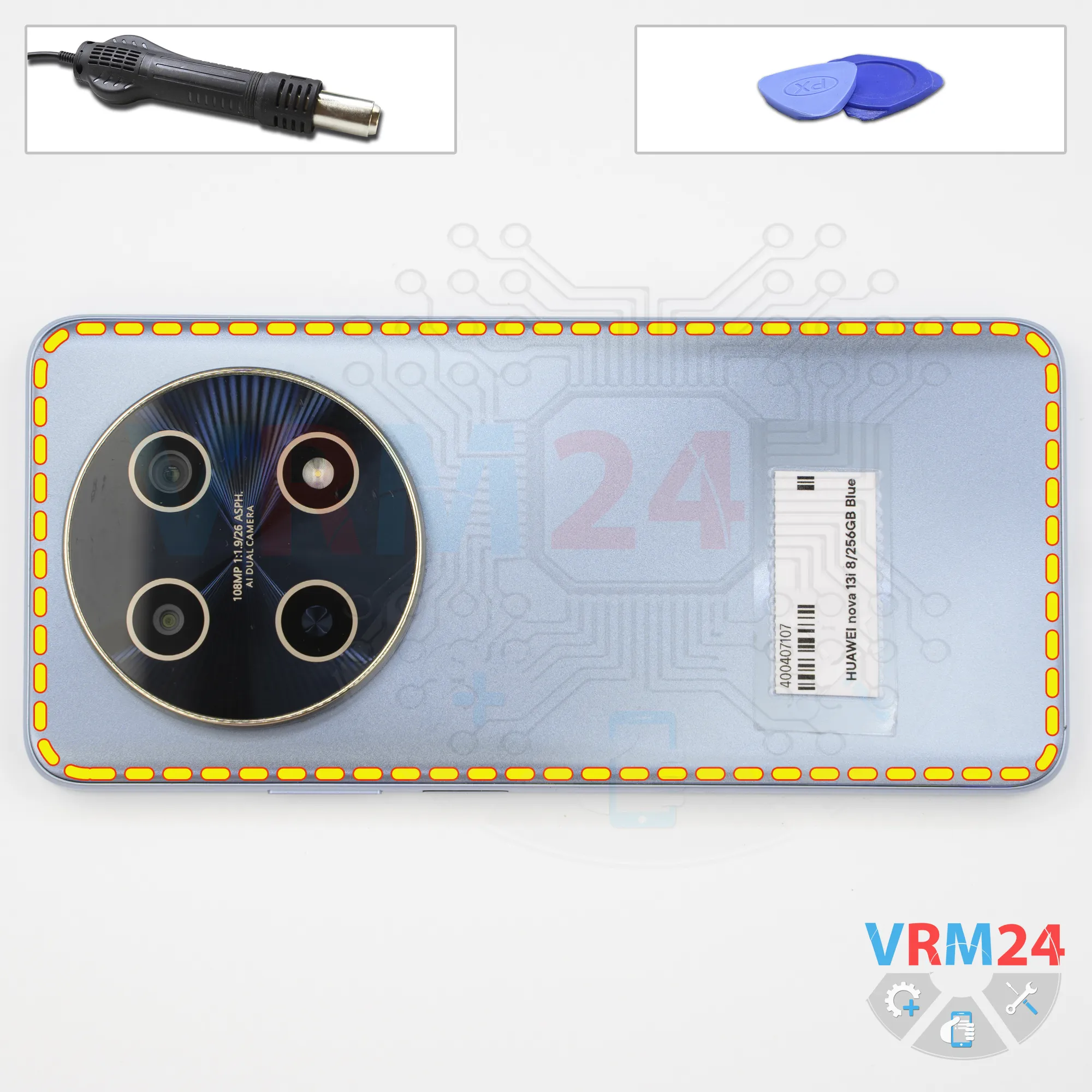

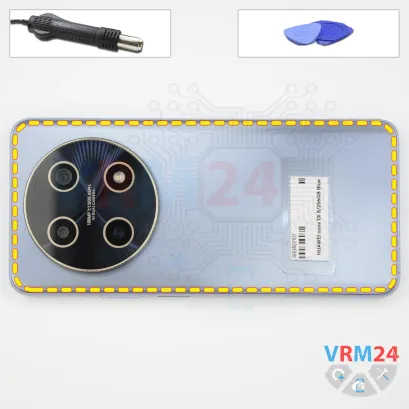

Después de eso, necesitamos calentar la superficie de la cubierta trasera a aproximadamente 70 grados Celsius o 160 grados Fahrenheit. Para ello utilizamos una estera calefactora, pero también puedes utilizar un secador de pelo.

Después de 10 minutos aproximadamente, pasamos a separar la tapa trasera.

Para retirar la tapa trasera utilizamos una fina película plástica. Lo insertamos con cuidado en el espacio entre la cubierta trasera y el marco medio, y lo pasamos con cuidado a lo largo del borde, cortando la capa adhesiva.

Como siempre, hay que tener cuidado con los botones laterales y el sensor de huellas dactilares, pero es mejor no pasar la herramienta por esta zona en absoluto, ya que los cables flex se encuentran muy cerca de la tapa.

Es posible que estén ligeramente pegados en algunos lugares y es muy fácil dañarlos aquí. Es mejor levantar la tapa al final (de separar la tapa) y abrirla sin tocar los cables flex en esta zona.

También debes tener cuidado con las cámaras para no tocar o dañar las lentes accidentalmente.

La cubierta también está pegada alrededor del área de la cámara, por lo que necesitamos usar una herramienta más gruesa.

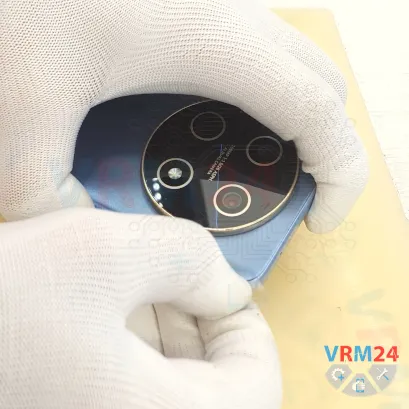

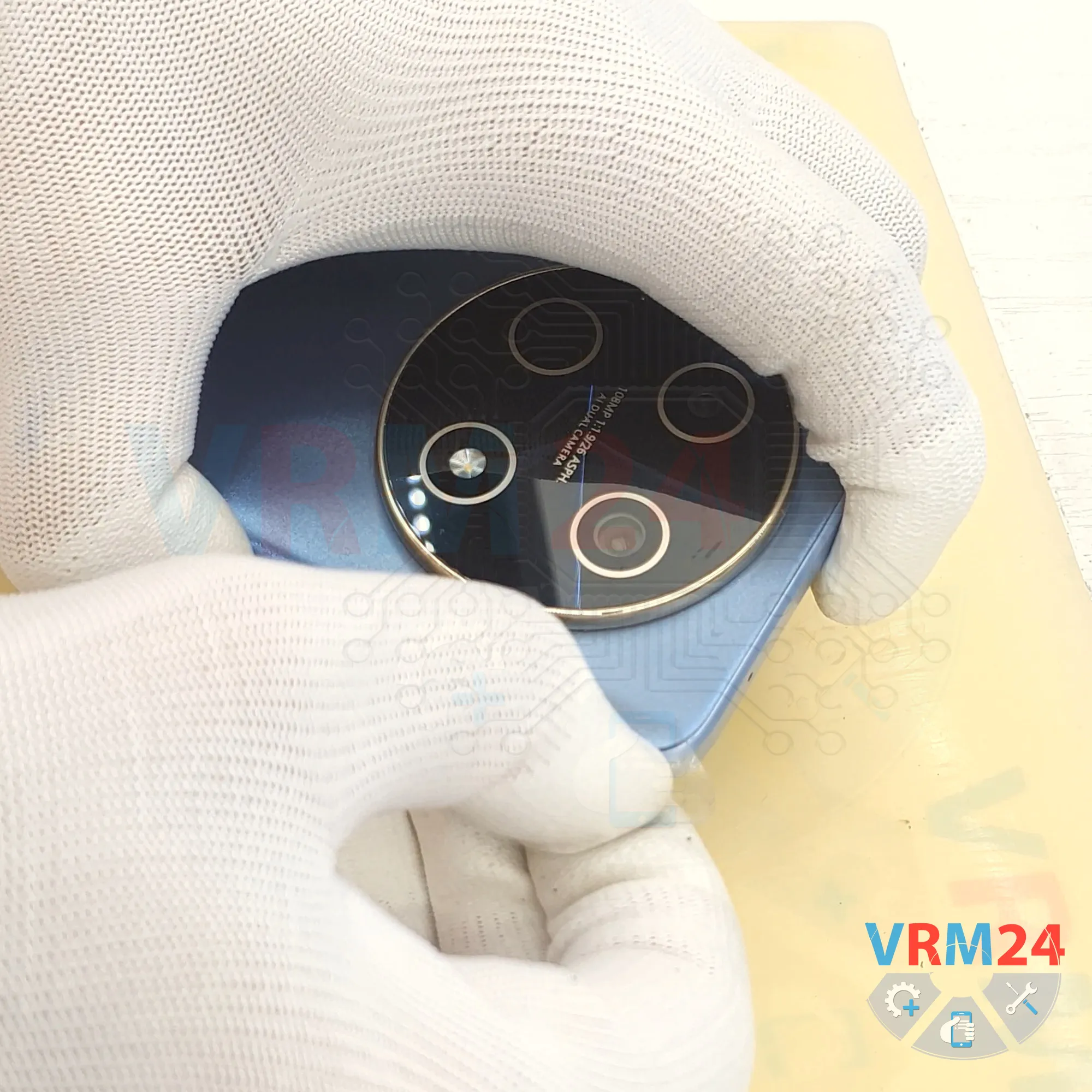

La cubierta de la cámara también es ligeramente más gruesa en el área donde se encuentran las cámaras. Podemos presionar ligeramente la tapa en esta zona y levantarla. ¡No presiones el tablero!

Después de eso, es mejor cubrir las lentes de la cámara. Para ello utilizamos una película especial. Tenga en cuenta que aplicamos la película no a las lentes en sí, sino al borde que las rodea.

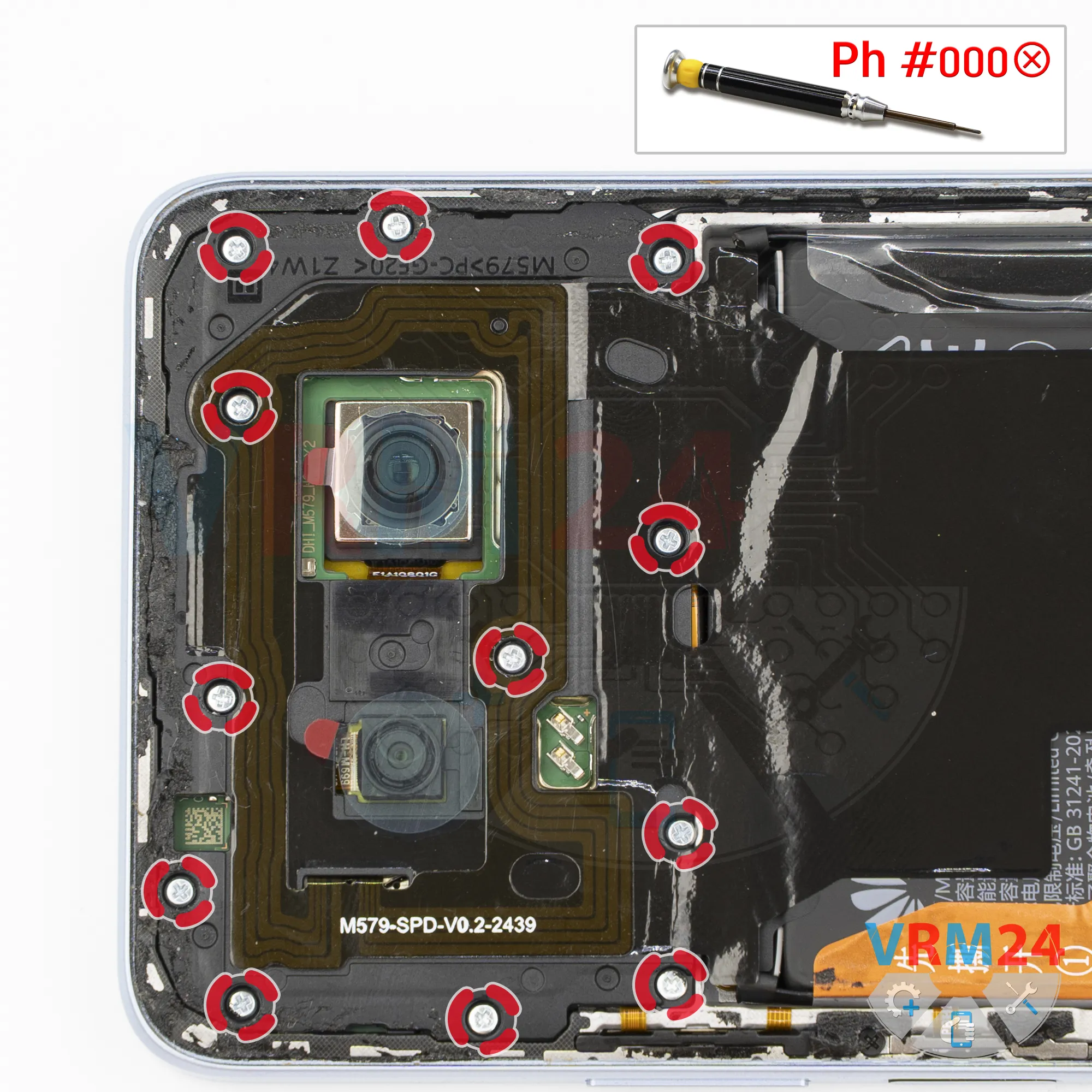

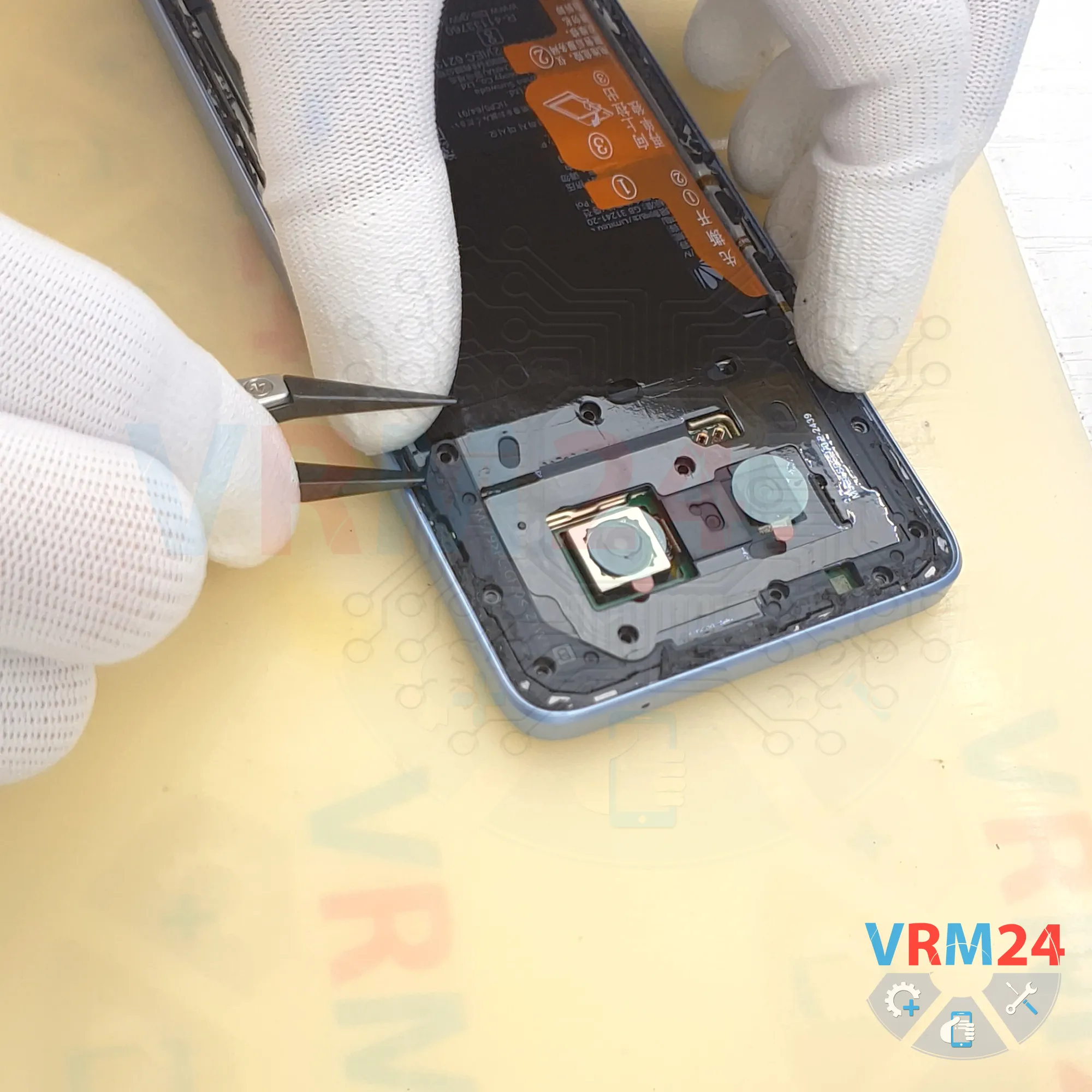

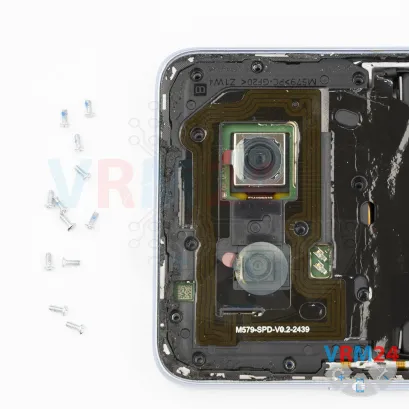

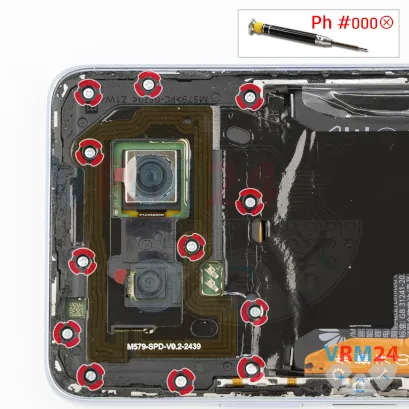

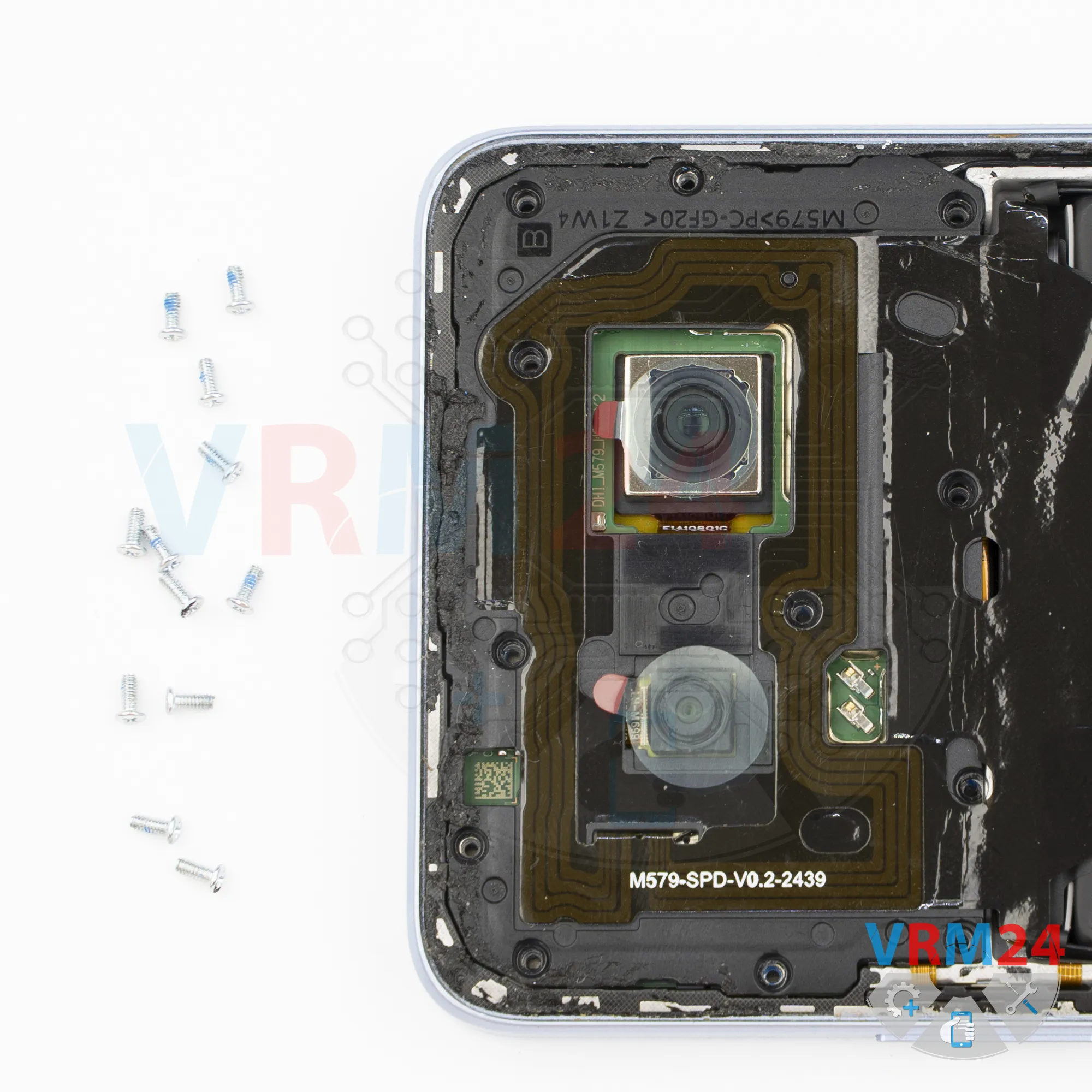

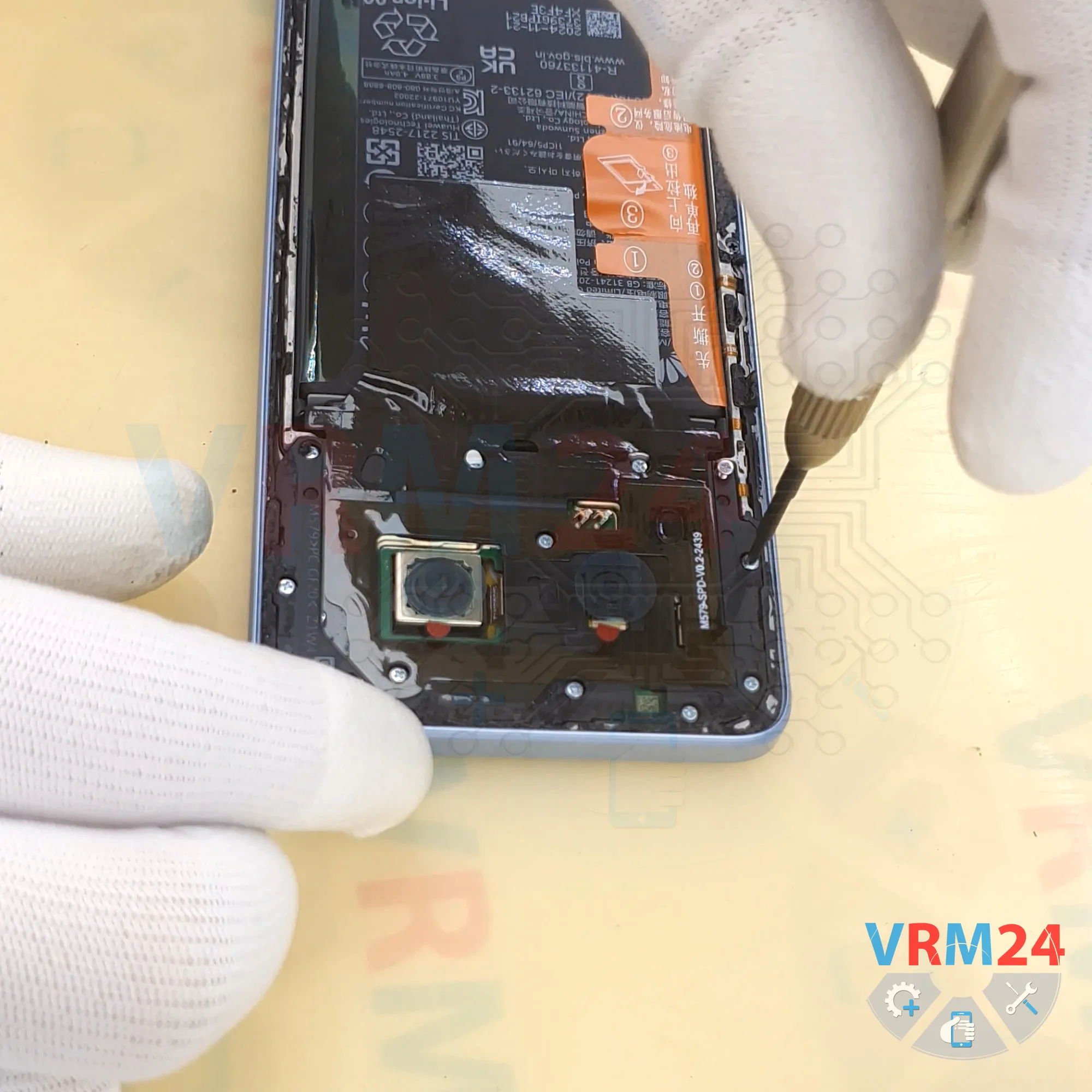

Así que, después de tapar las lentes, pasamos a quitar los tornillos de la parte superior. Para ello utilizamos un destornillador Phillips de 1,5 mm o Philips nº 000.

Huawei utiliza tradicionalmente tornillos no magnéticos y son difíciles de quitar, por lo que también utilizamos pinzas.

Tenga en cuenta también que hay rastros de antena alrededor de los tornillos de la cubierta.

También debes tener mucho cuidado aquí para no tocarlos o dañarlos accidentalmente.

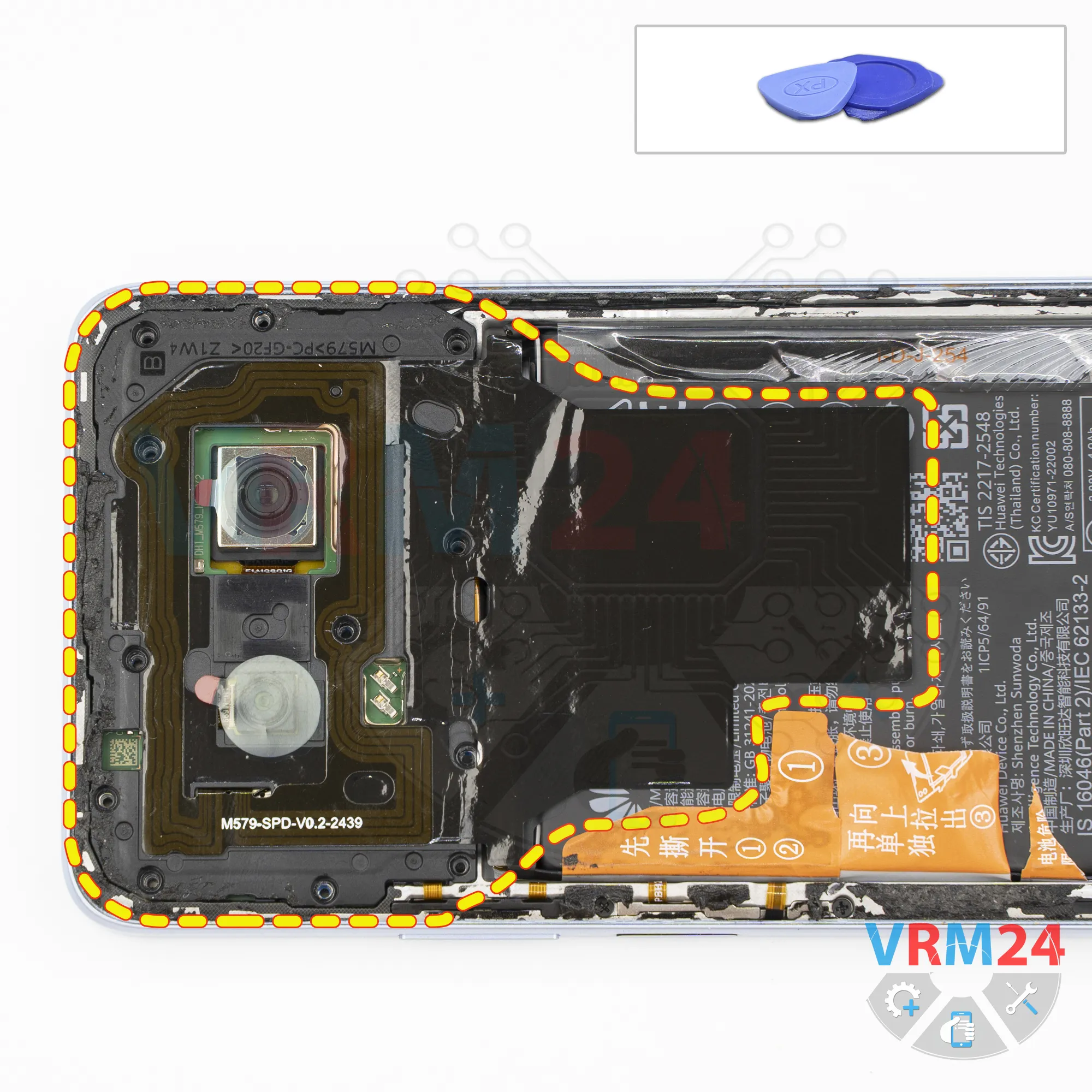

Ahora podemos utilizar una herramienta no metálica para separar la tapa en la parte superior.

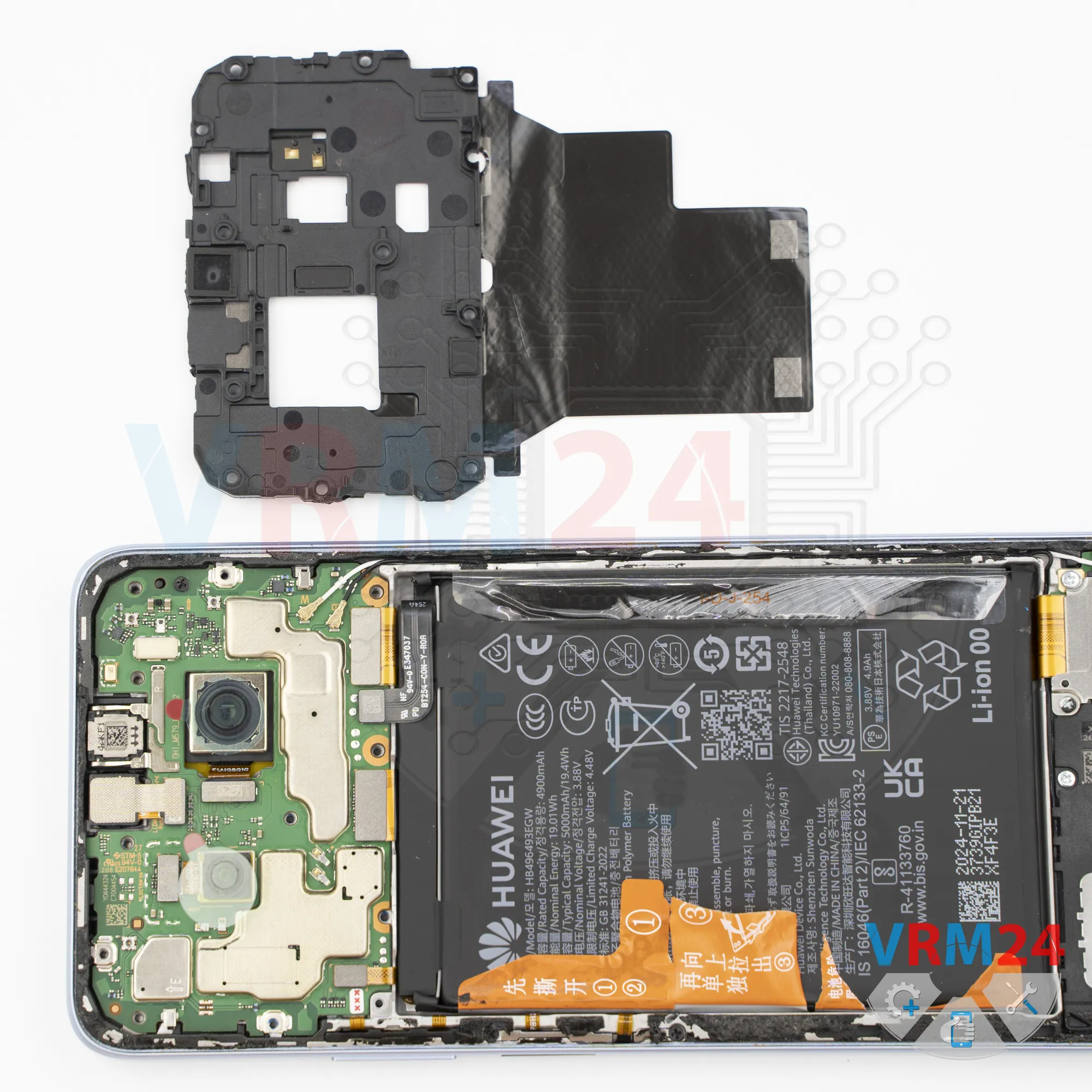

Hacemos palanca con cuidado por el borde y lo levantamos. La funda está pegada en una zona, por lo que cortamos con cuidado el adhesivo restante y retiramos la funda.

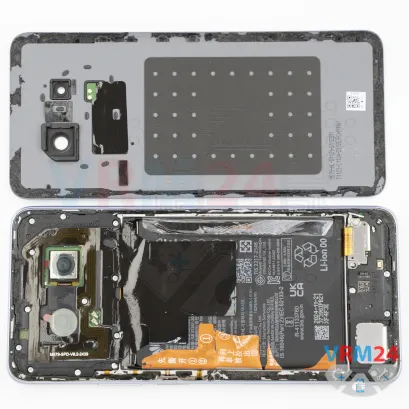

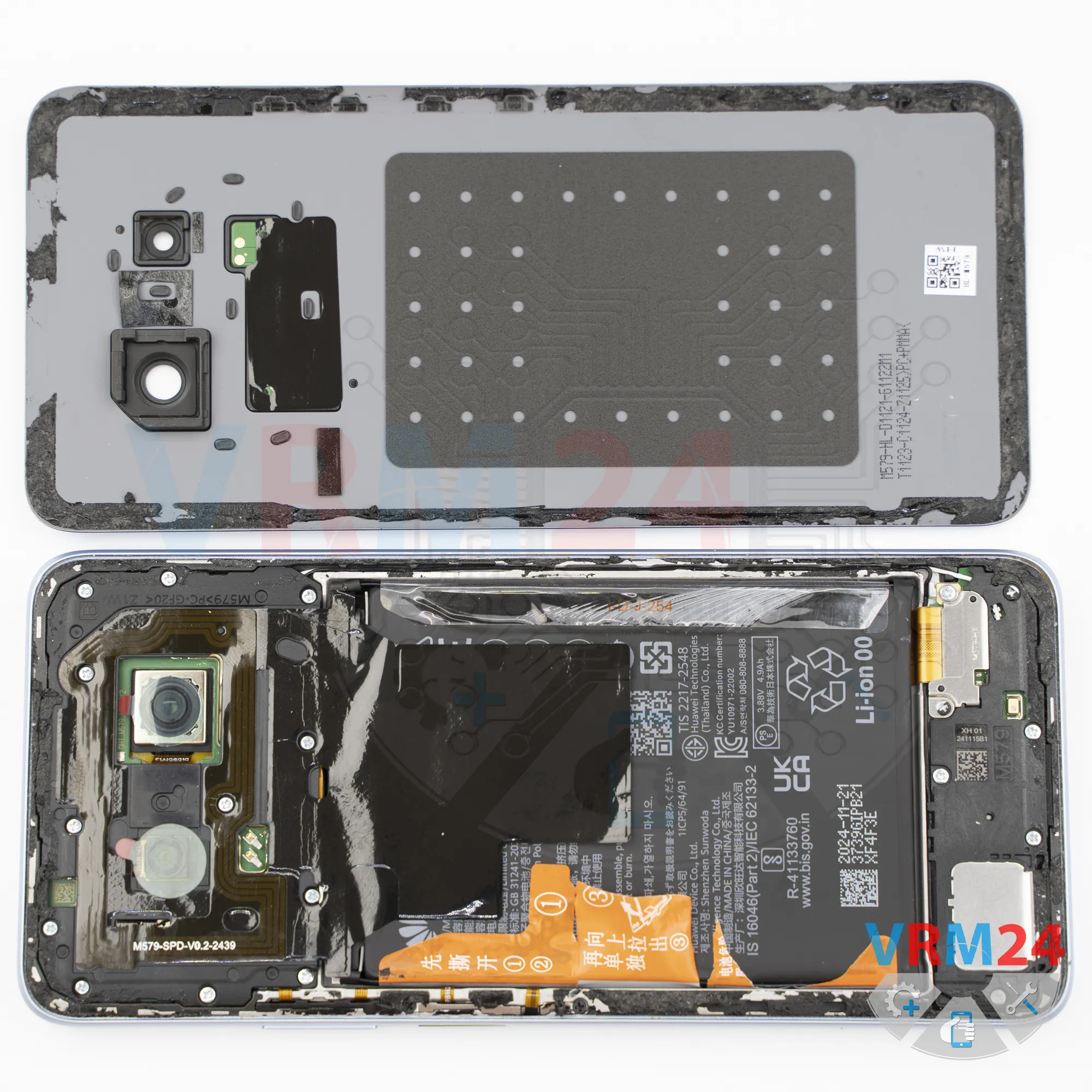

La cubierta trasera tiene almohadillas de contacto y rastros de antena.

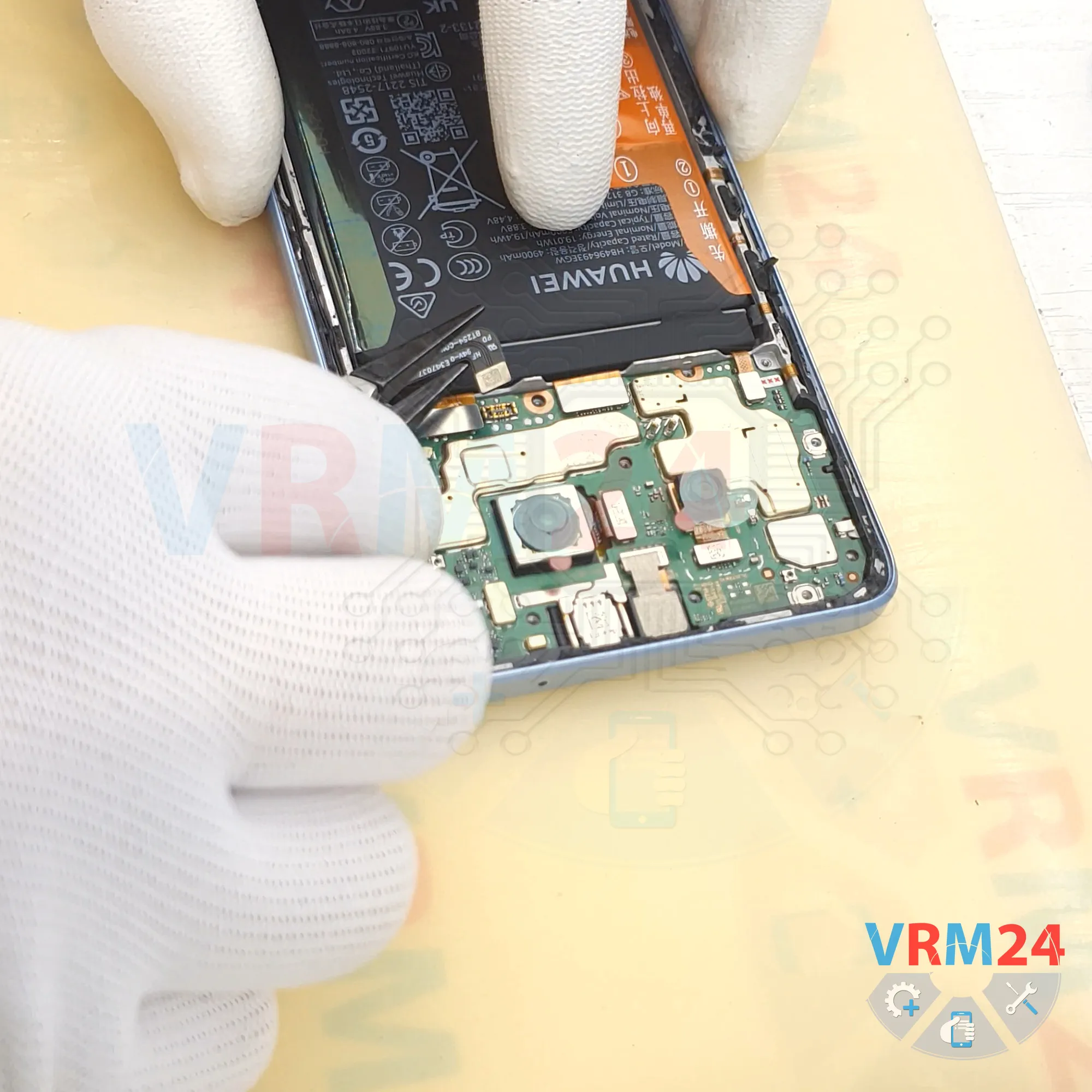

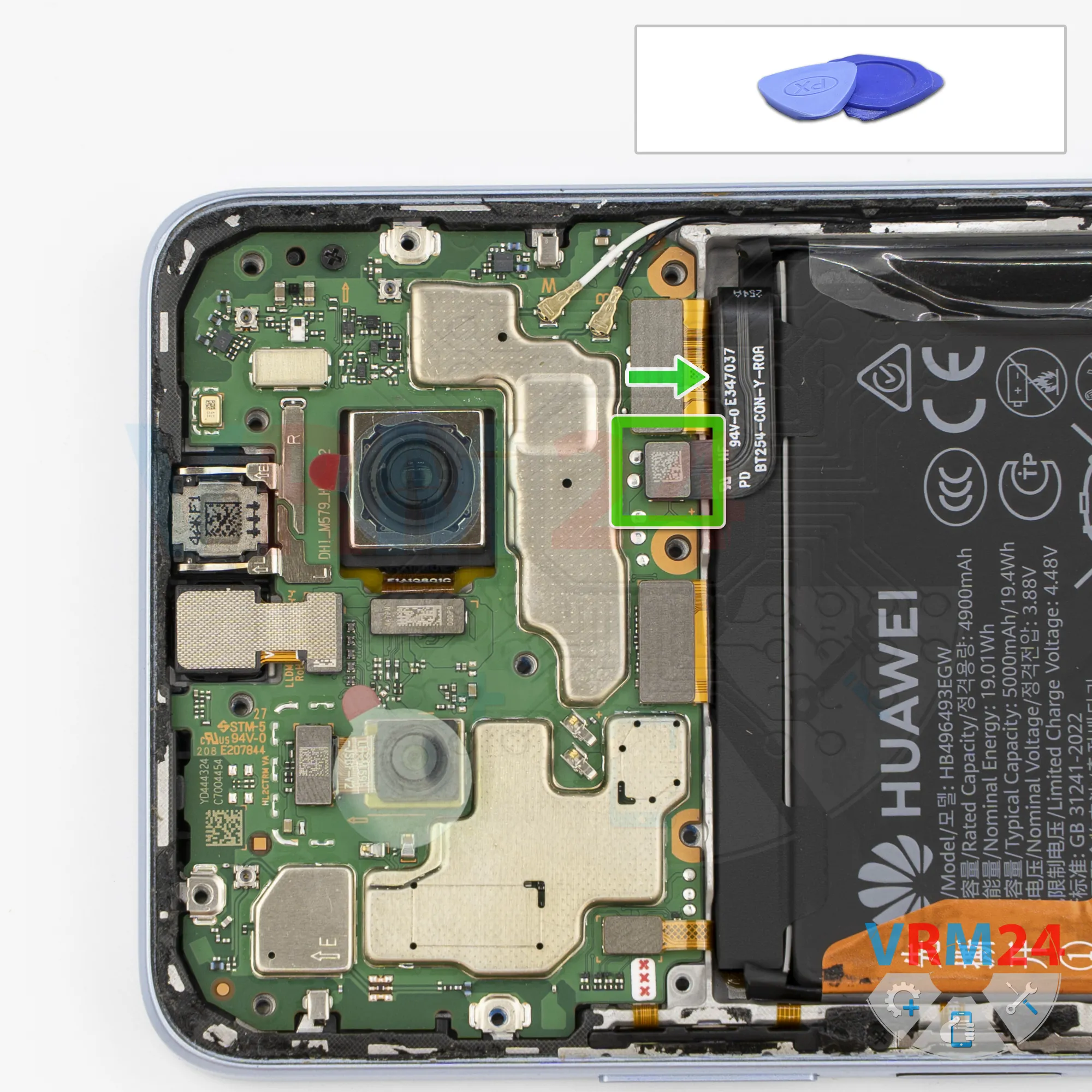

A continuación, utilizamos una herramienta no metálica para desconectar el conector de la batería y pasar a la parte inferior.

ℹ️️ El Huawei Nova 13i CTR-L91 utiliza una batería recargable HB496493EGW con una capacidad de 5000 mAh.

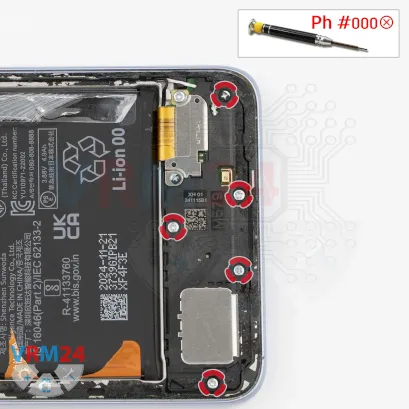

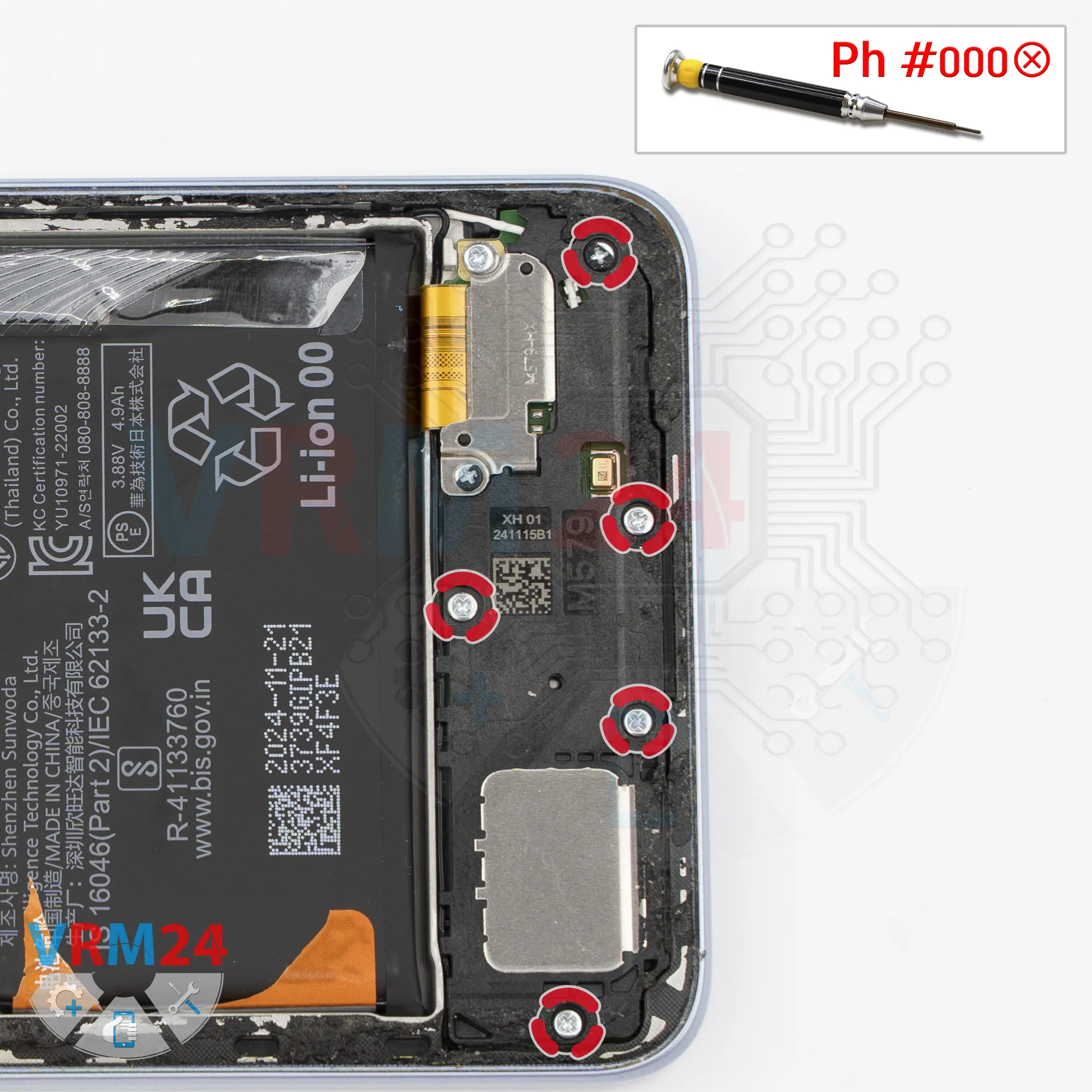

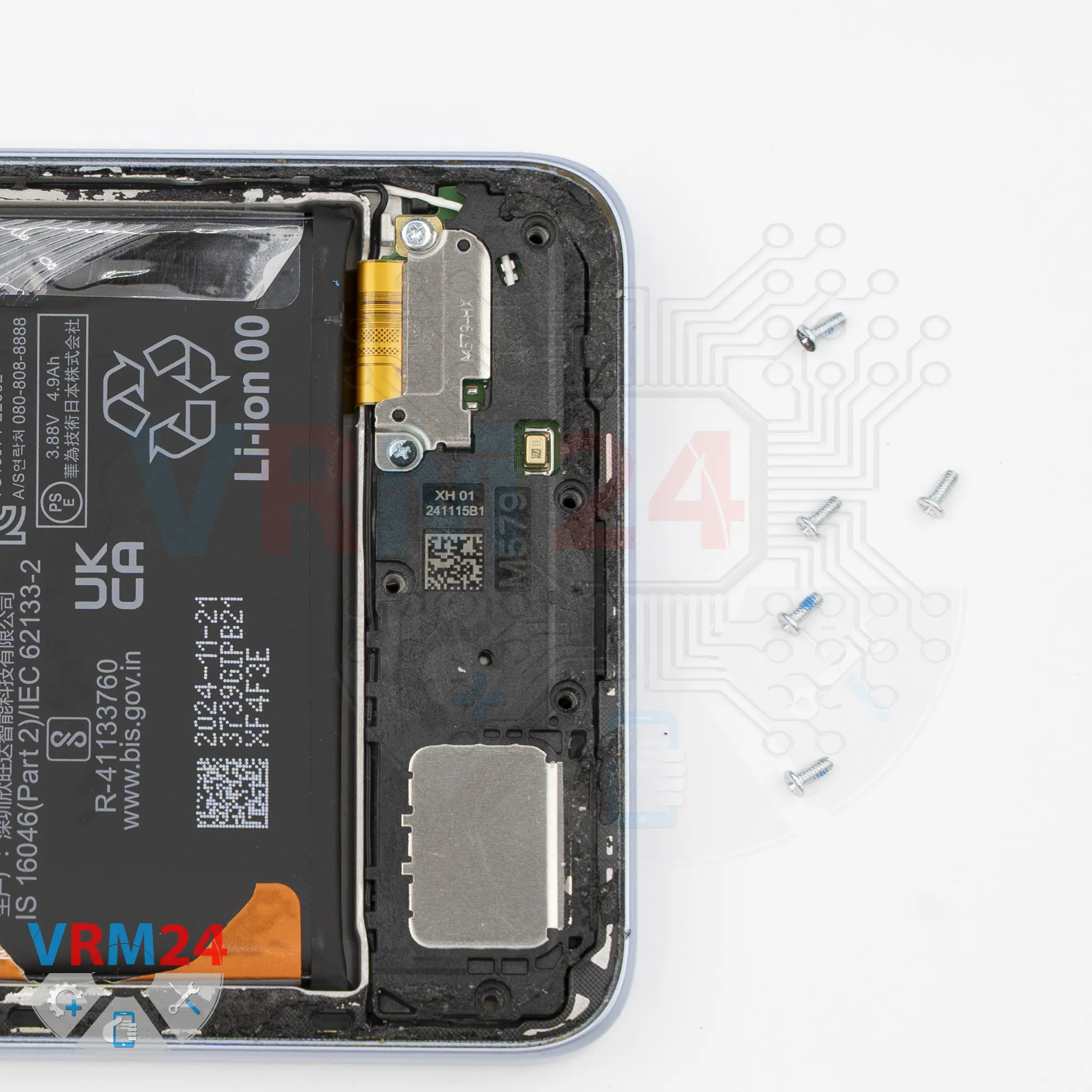

En la parte inferior también necesitamos quitar los tornillos. Parece que todos los tornillos son iguales, pero es mejor mantener los tornillos de la parte inferior separados de los que retiramos anteriormente.

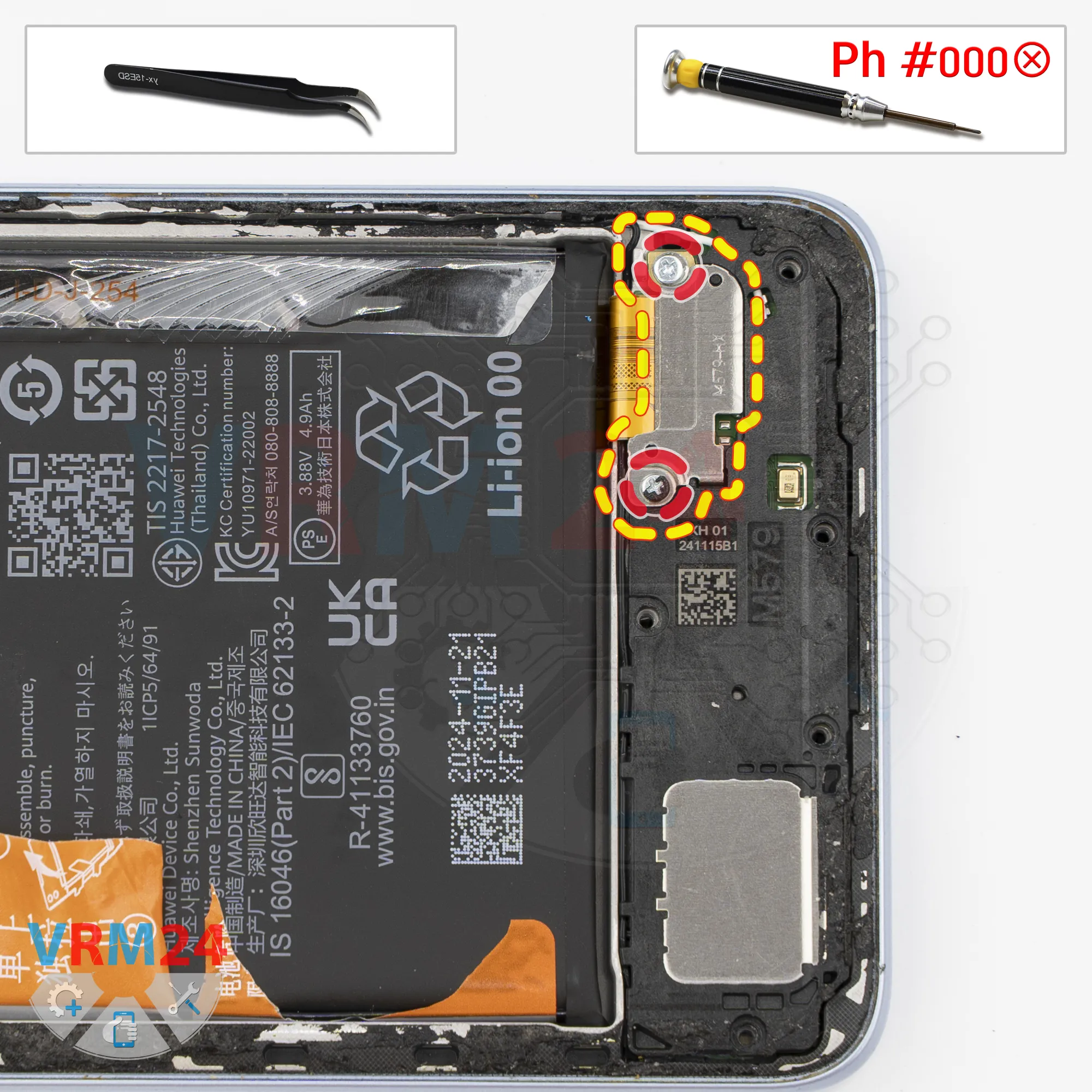

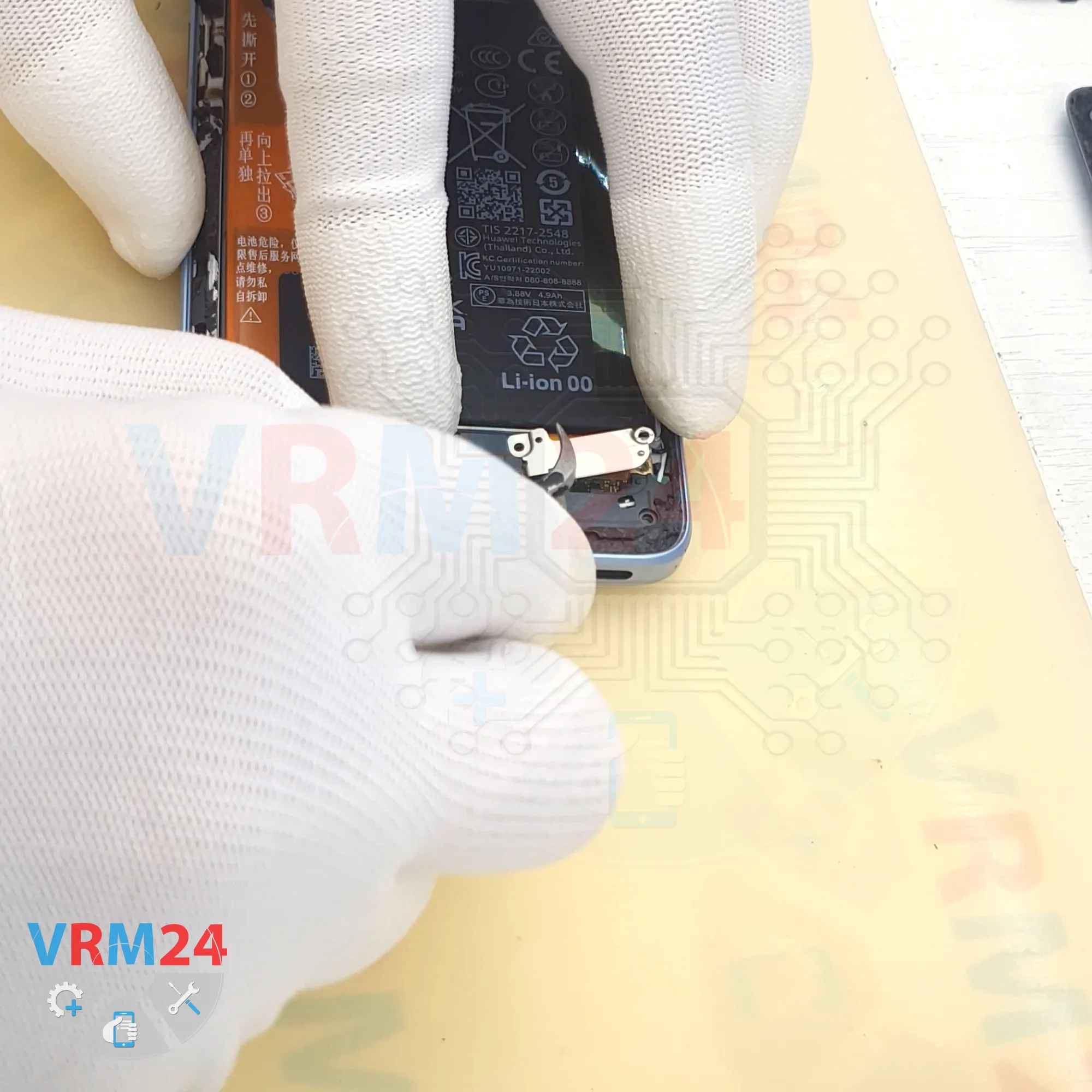

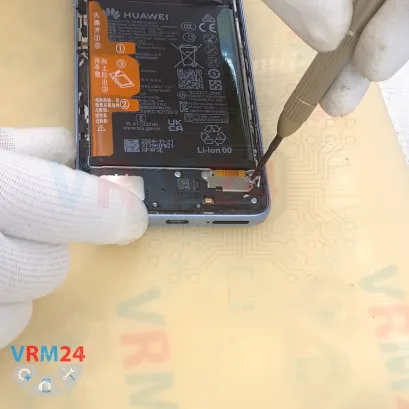

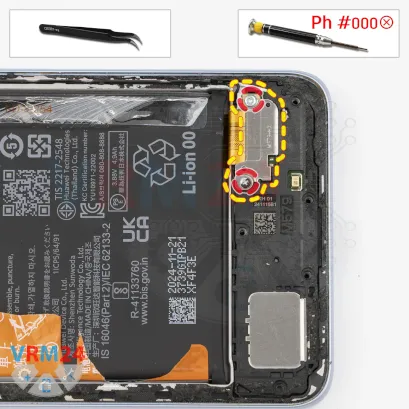

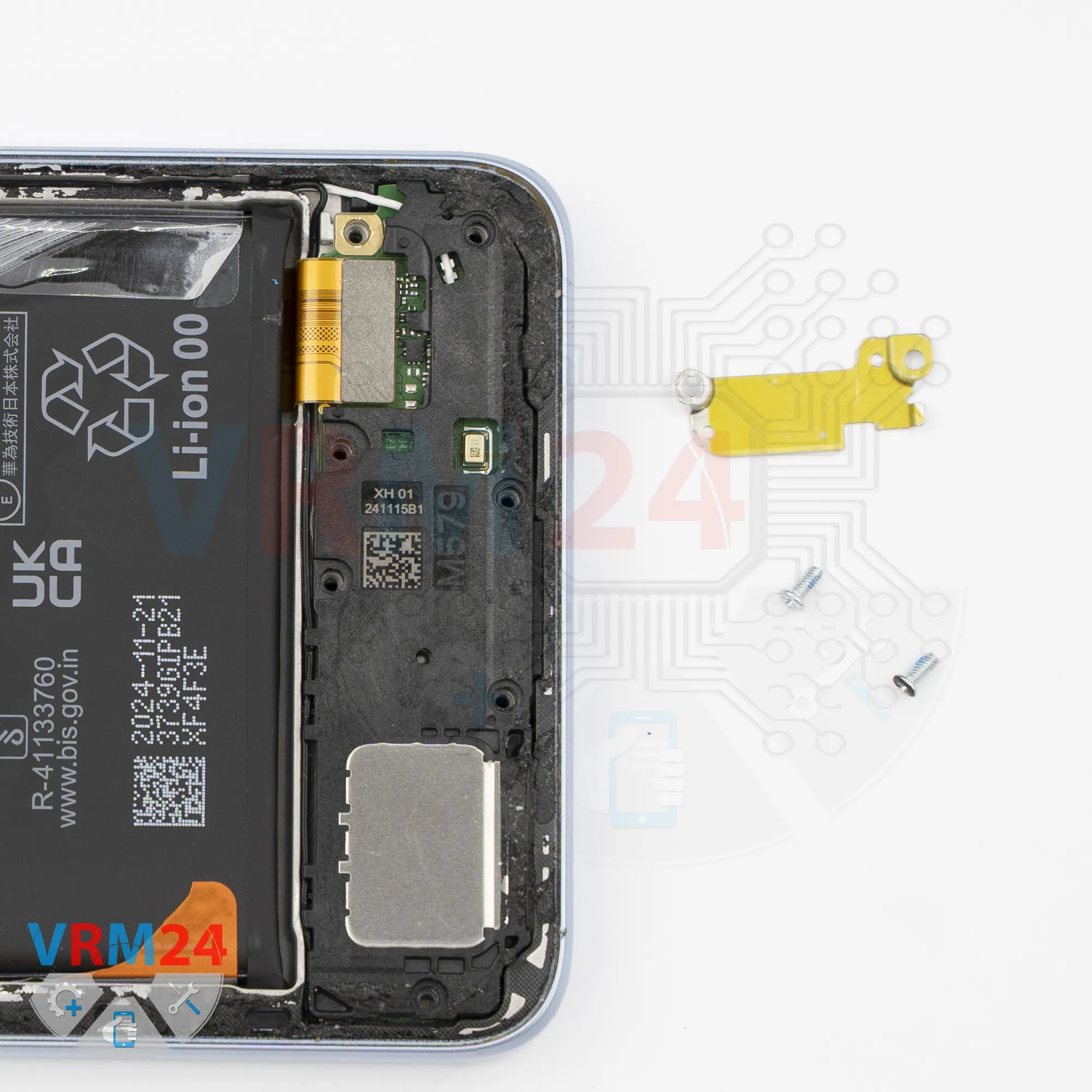

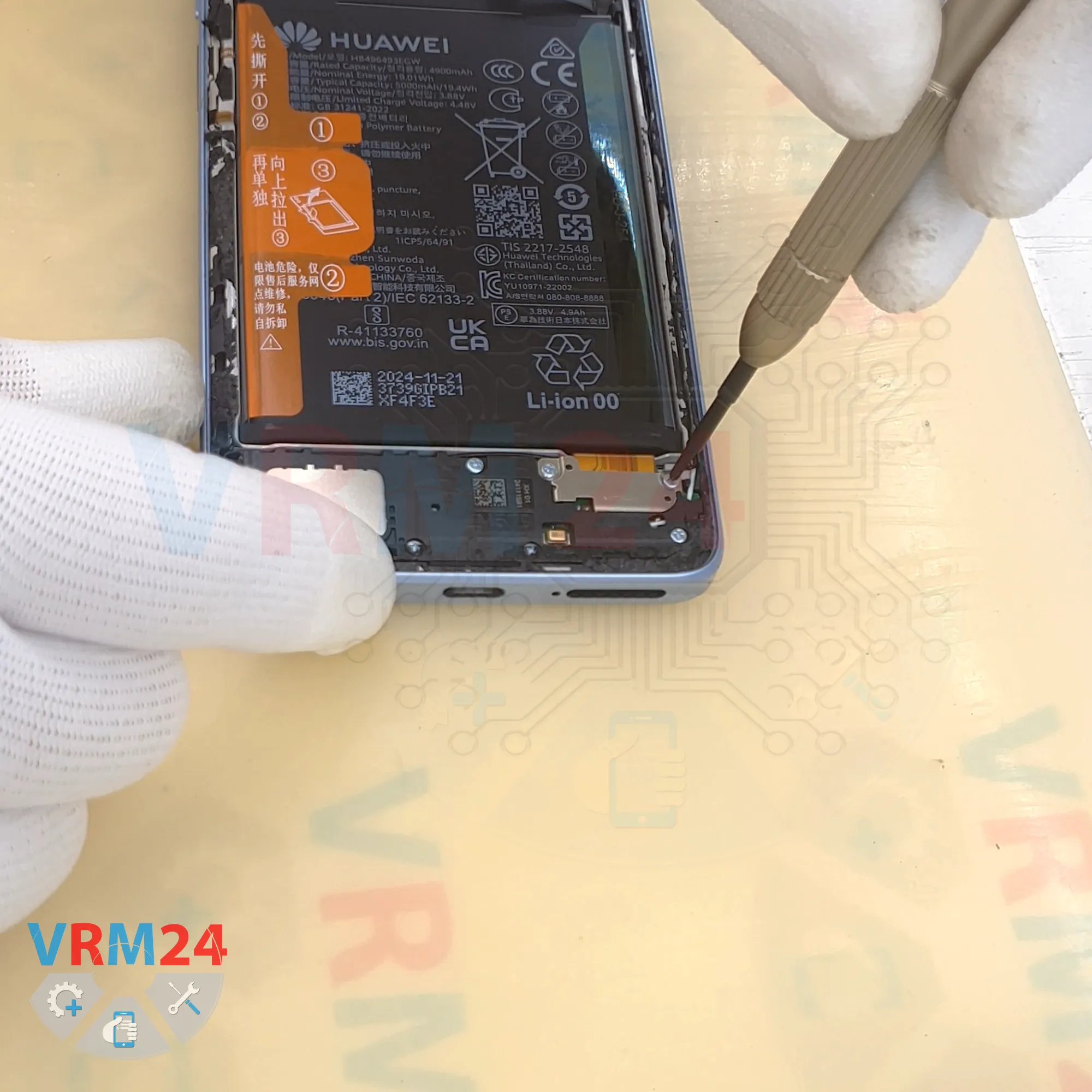

También desatornillamos los dos tornillos, y retiramos el soporte.

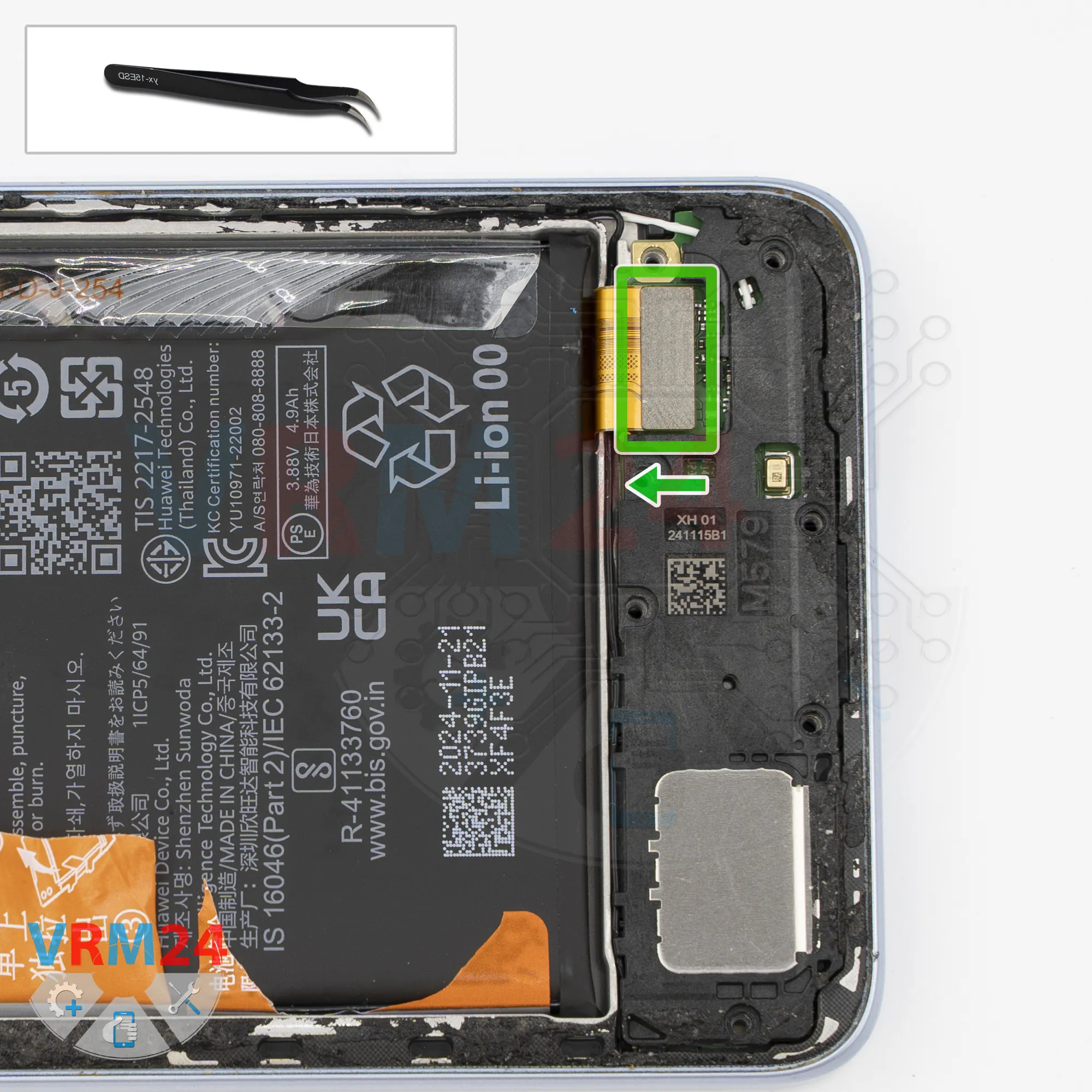

Desconectamos el cable flex de interconexión.

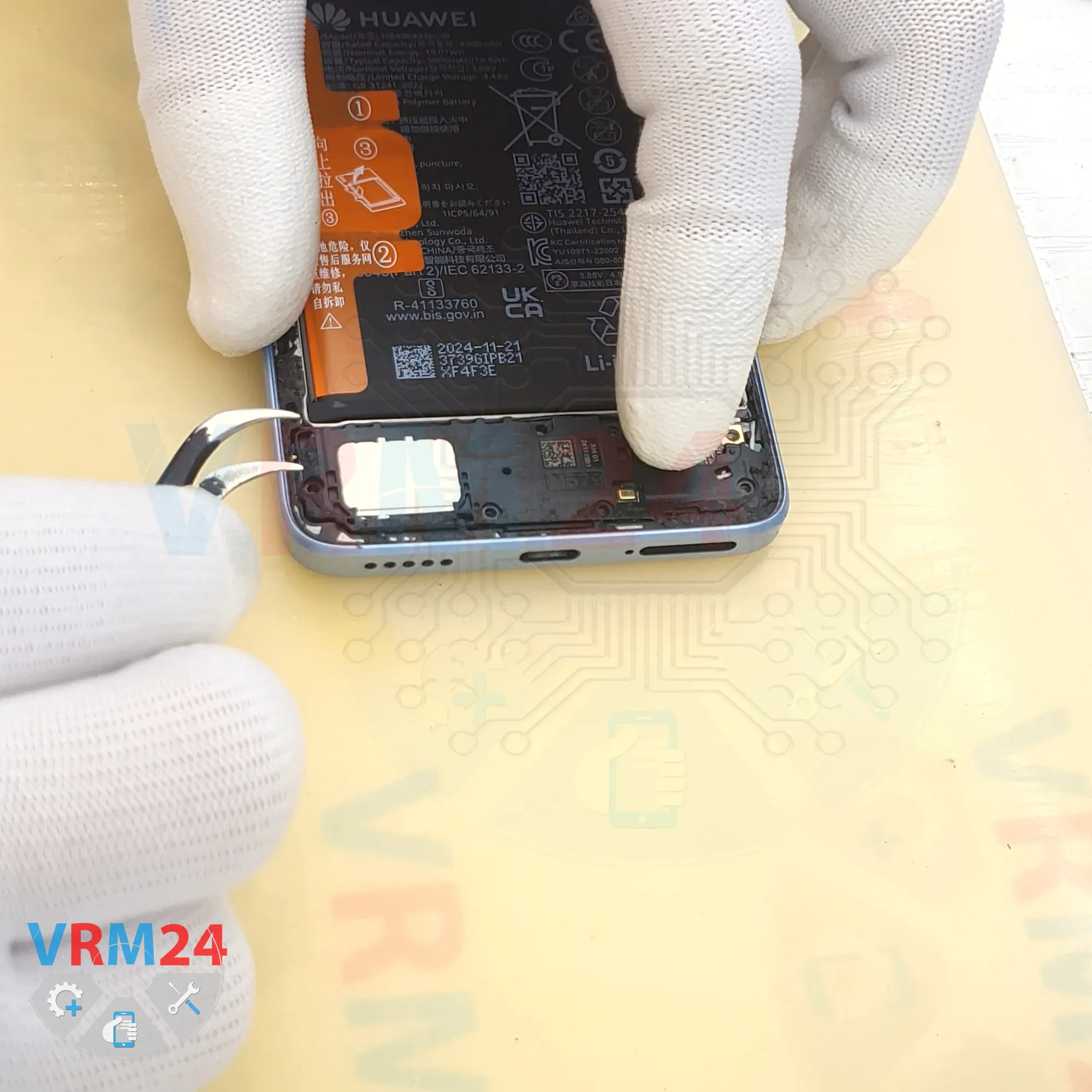

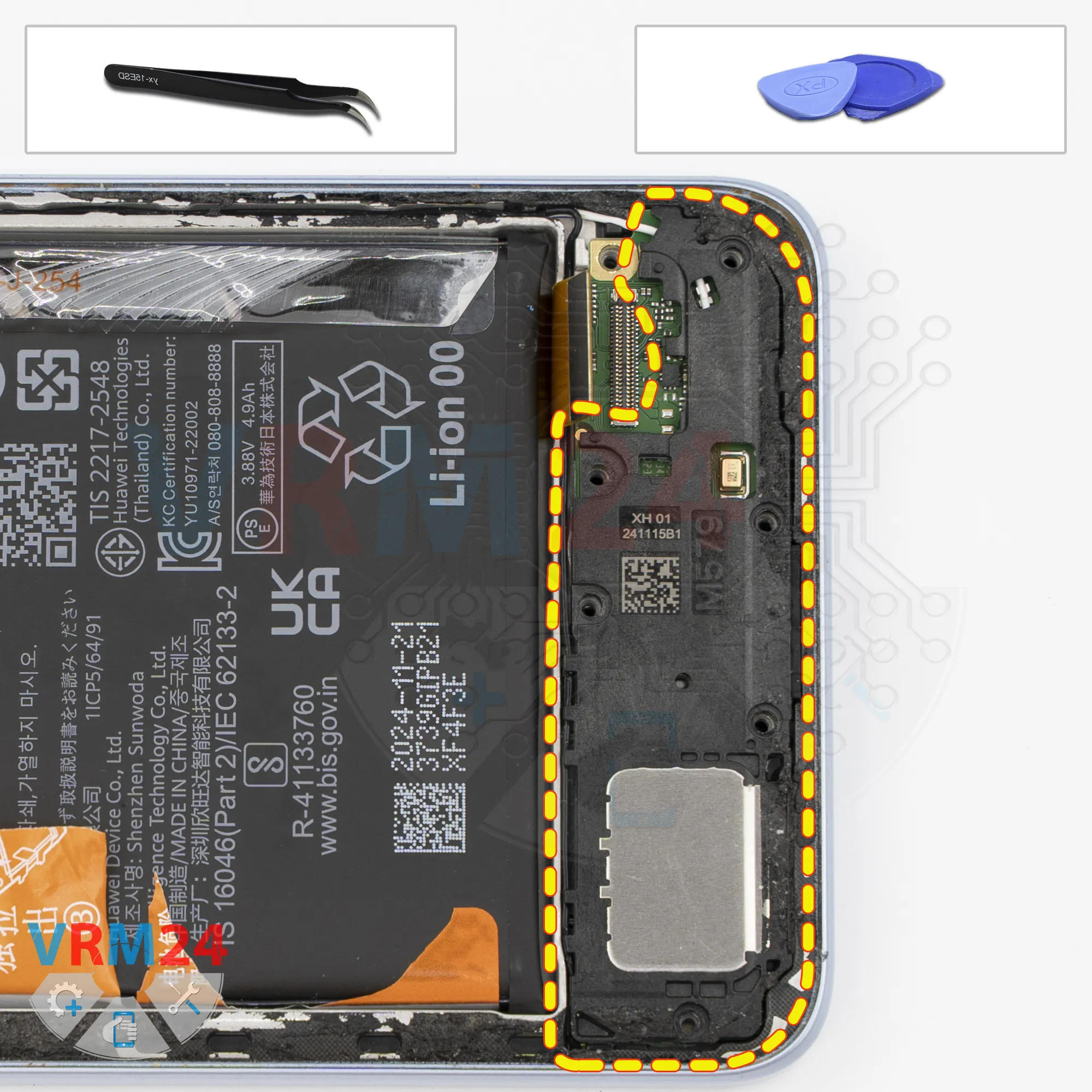

Ahora necesitamos quitar la cubierta del altavoz.

Necesitamos encontrar el lugar correcto para levantarlo con cuidado, levantarlo y darle la vuelta.

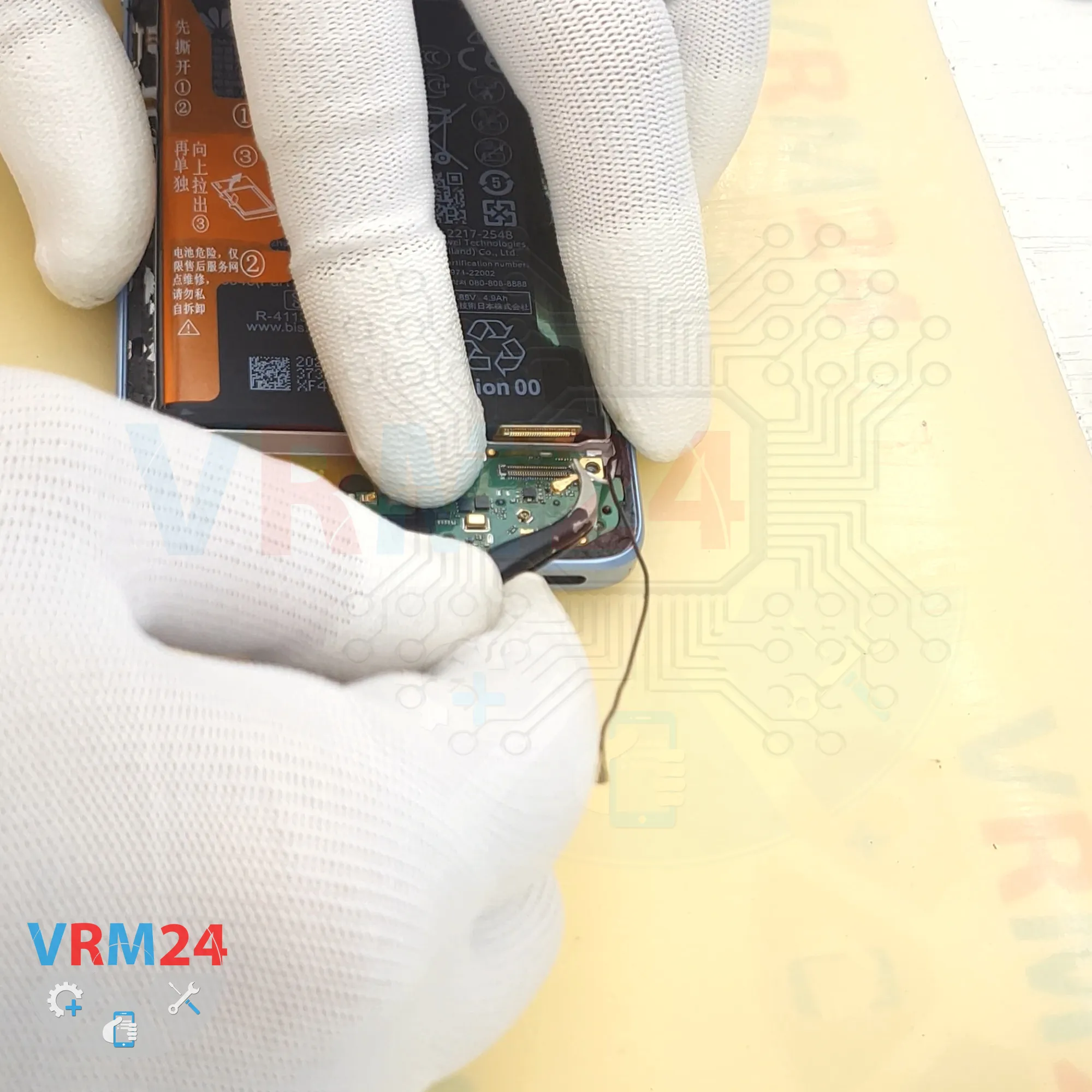

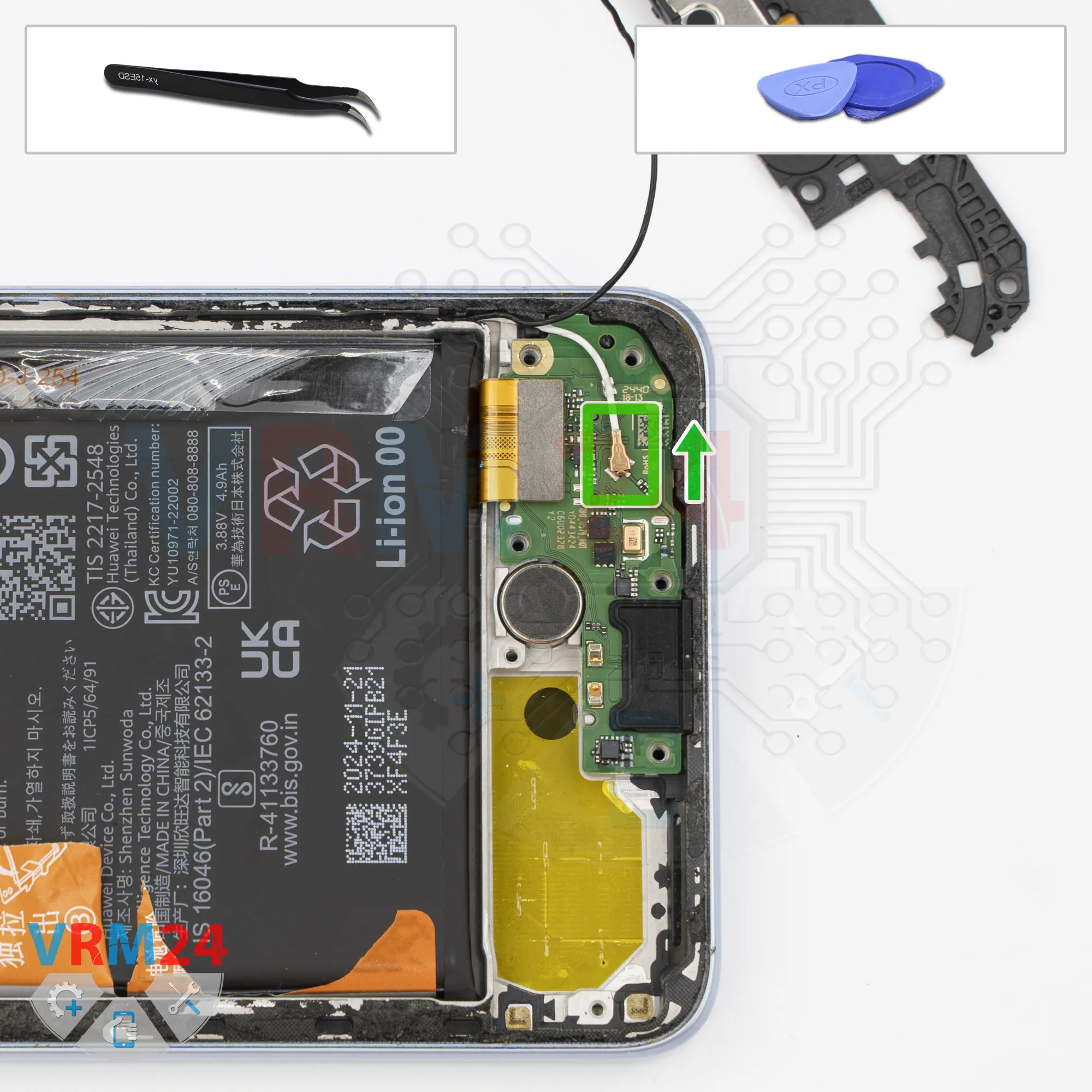

Desconecte el cable coaxial y libérelo también de los clips de retención en la placa secundaria.

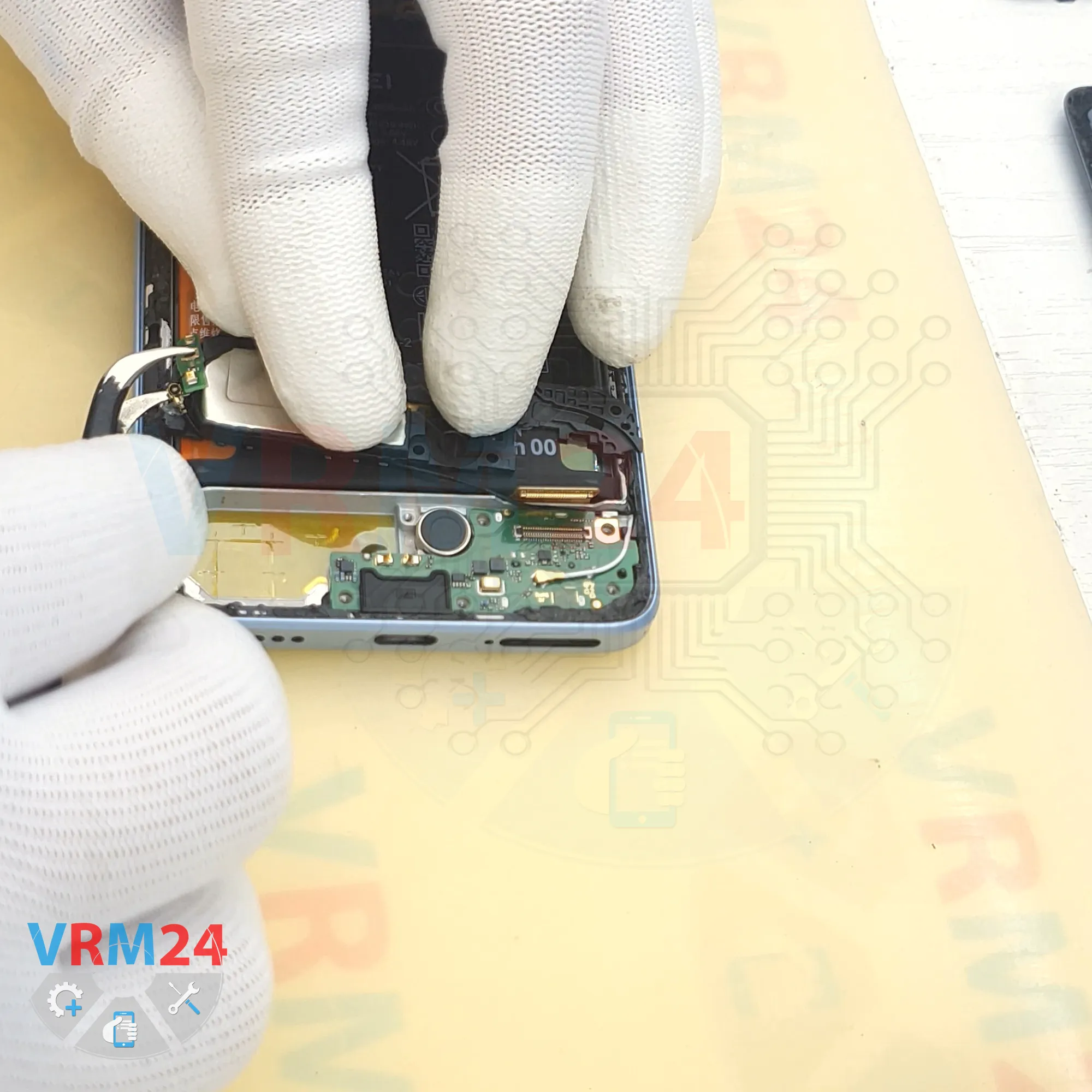

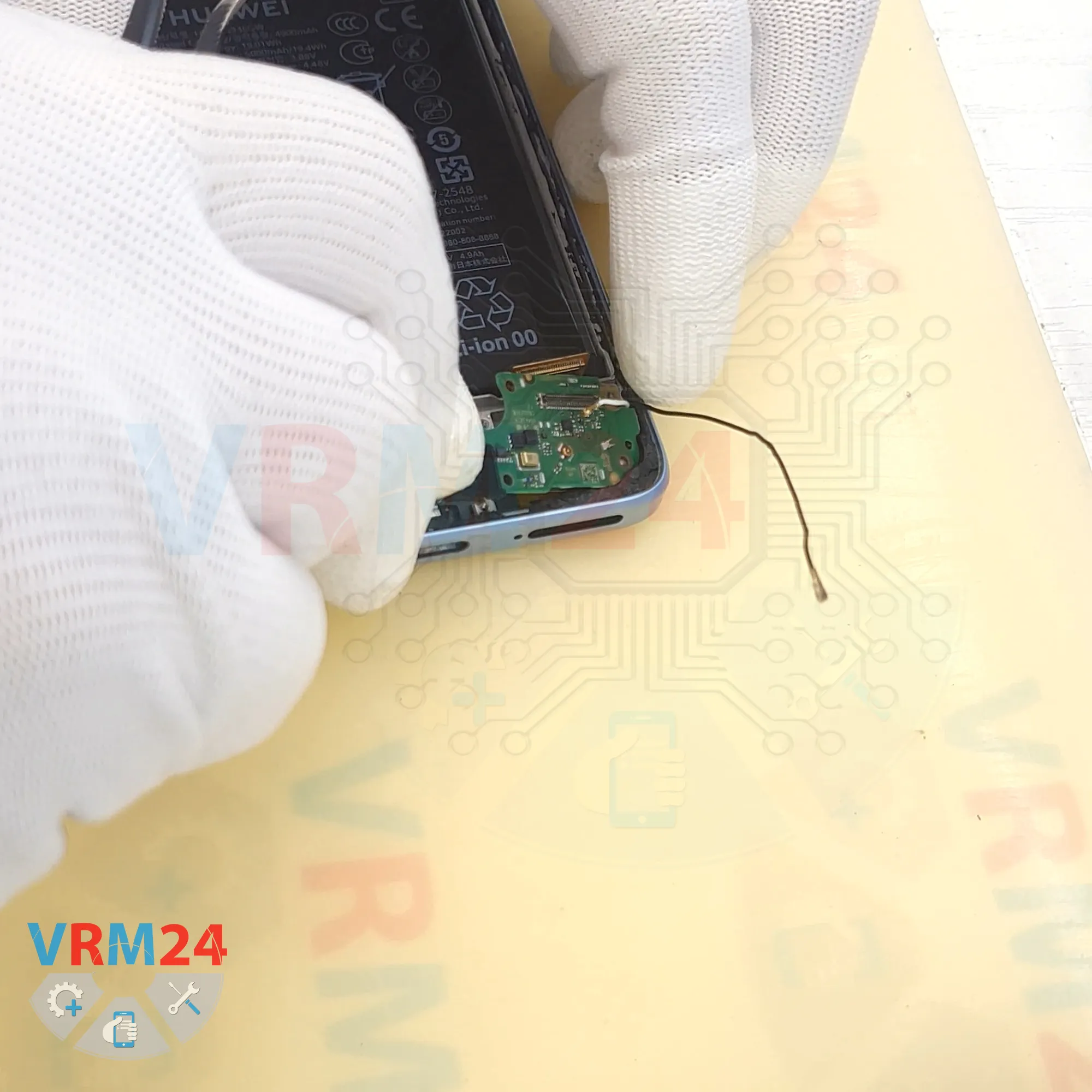

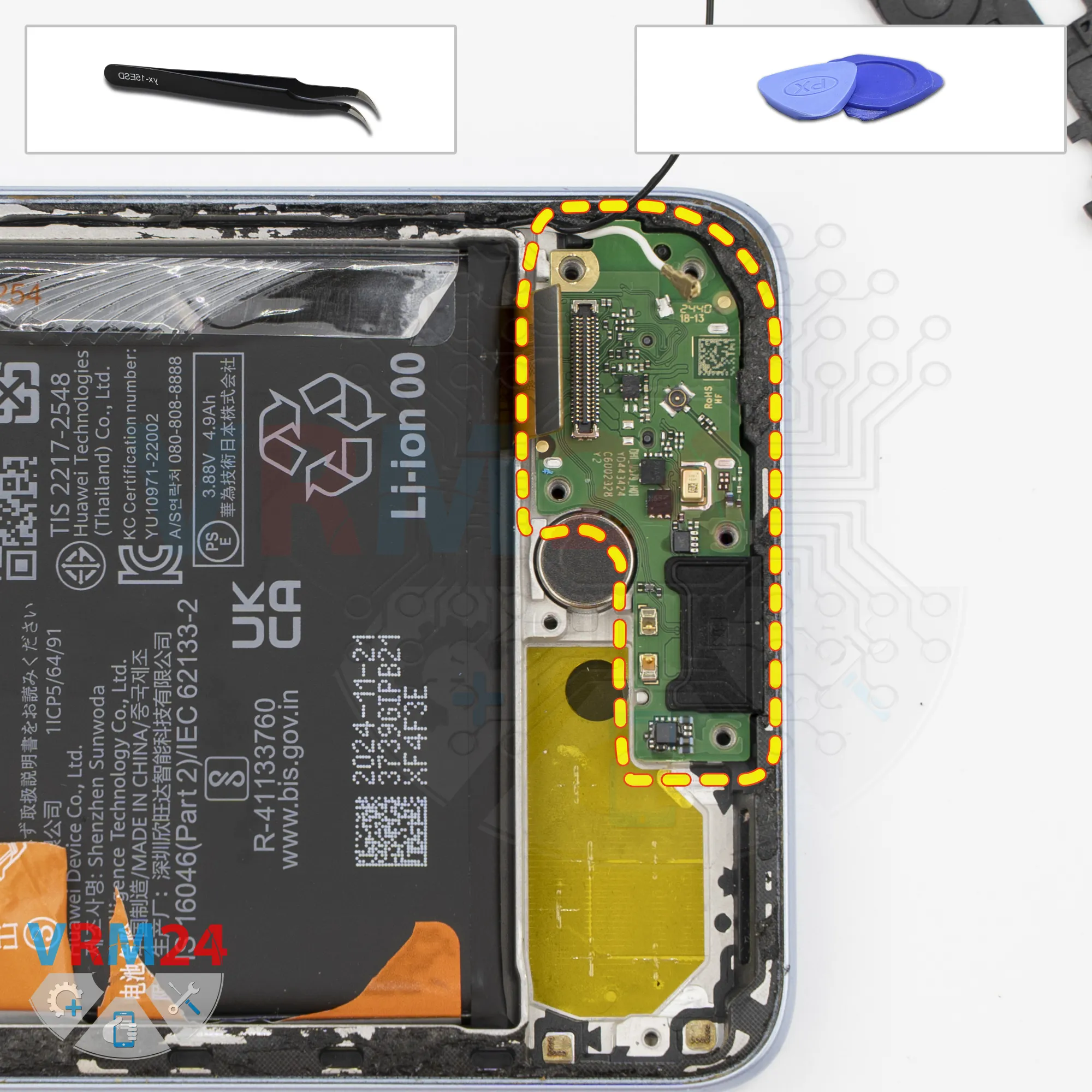

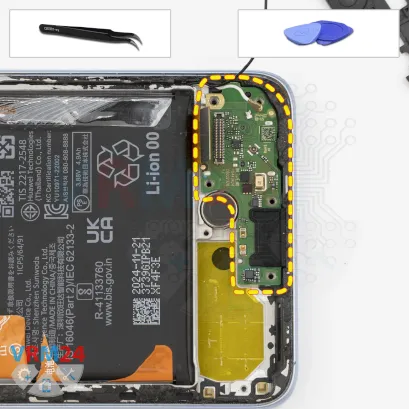

Ahora podemos quitar el tablero. Lo levantamos con cuidado, lo levantamos y lo retiramos.

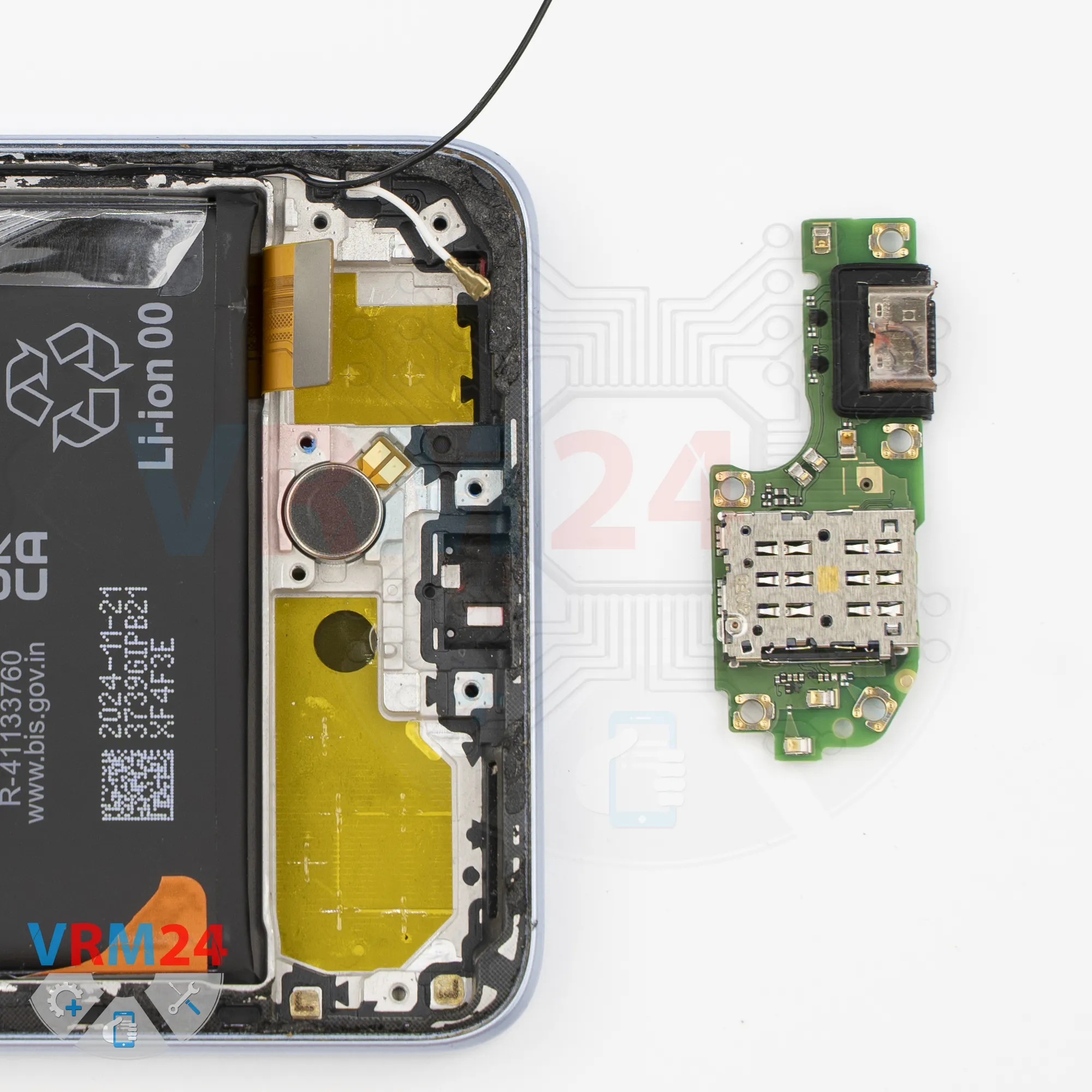

La placa secundaria contiene el puerto de carga, el micrófono y el conector SIM en la parte posterior.

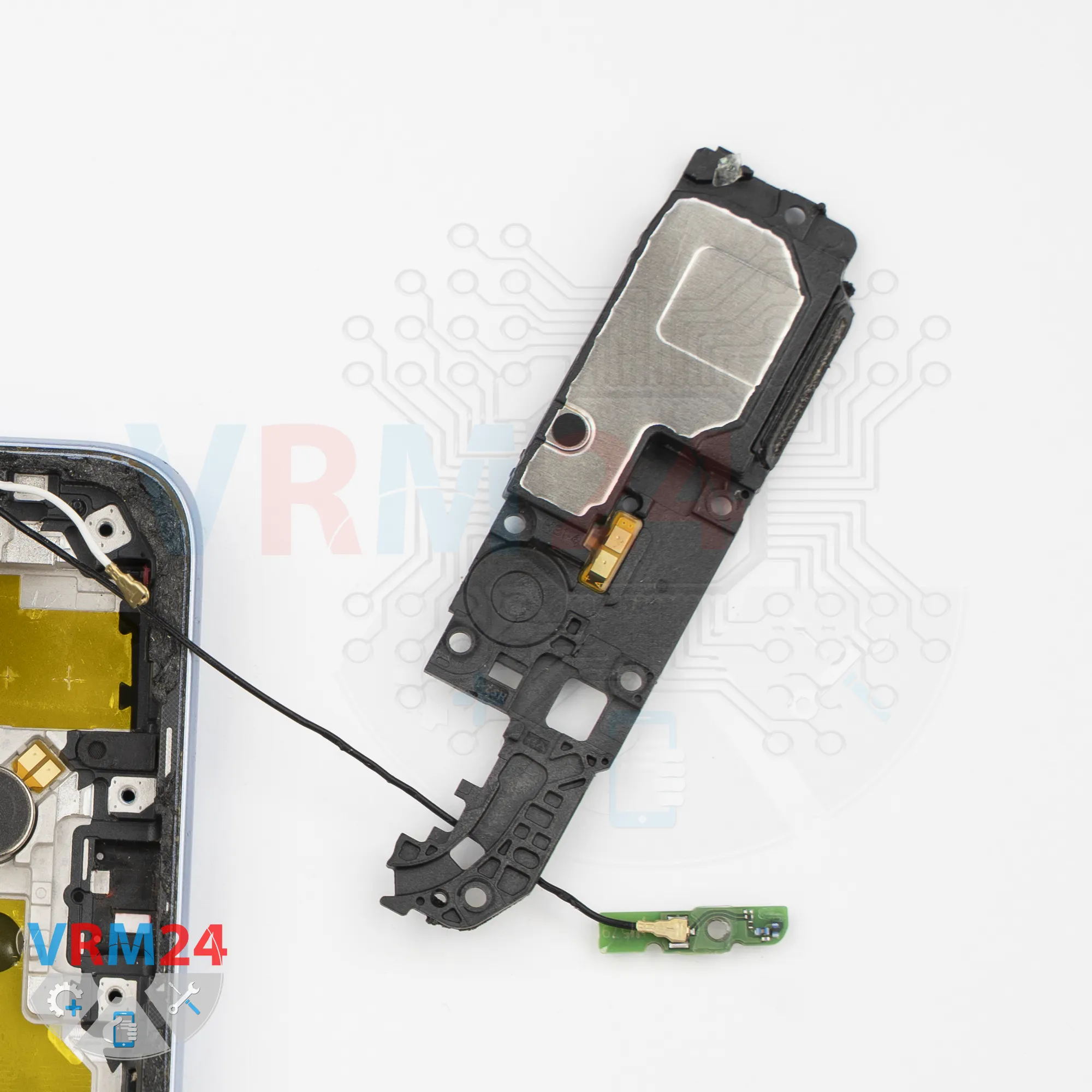

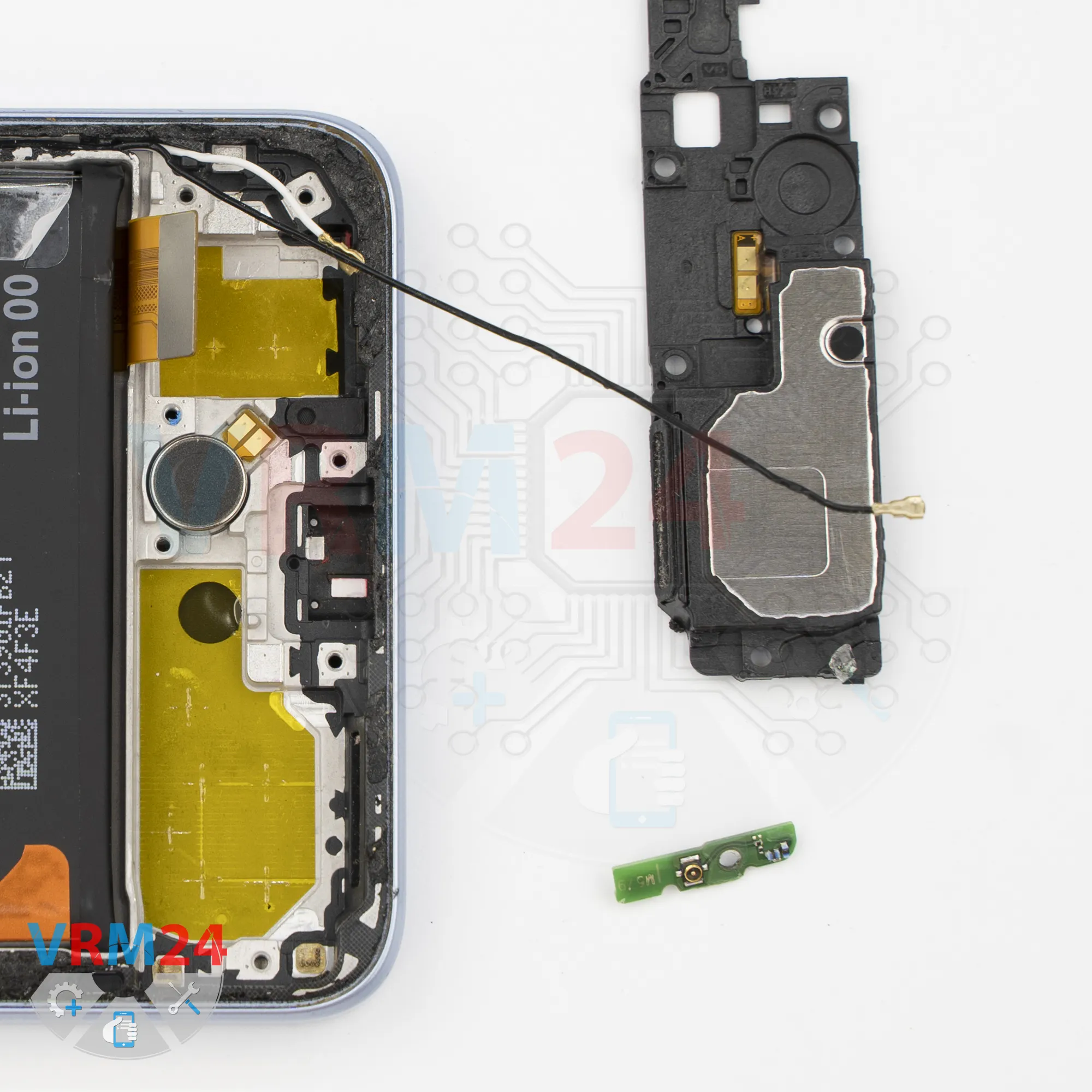

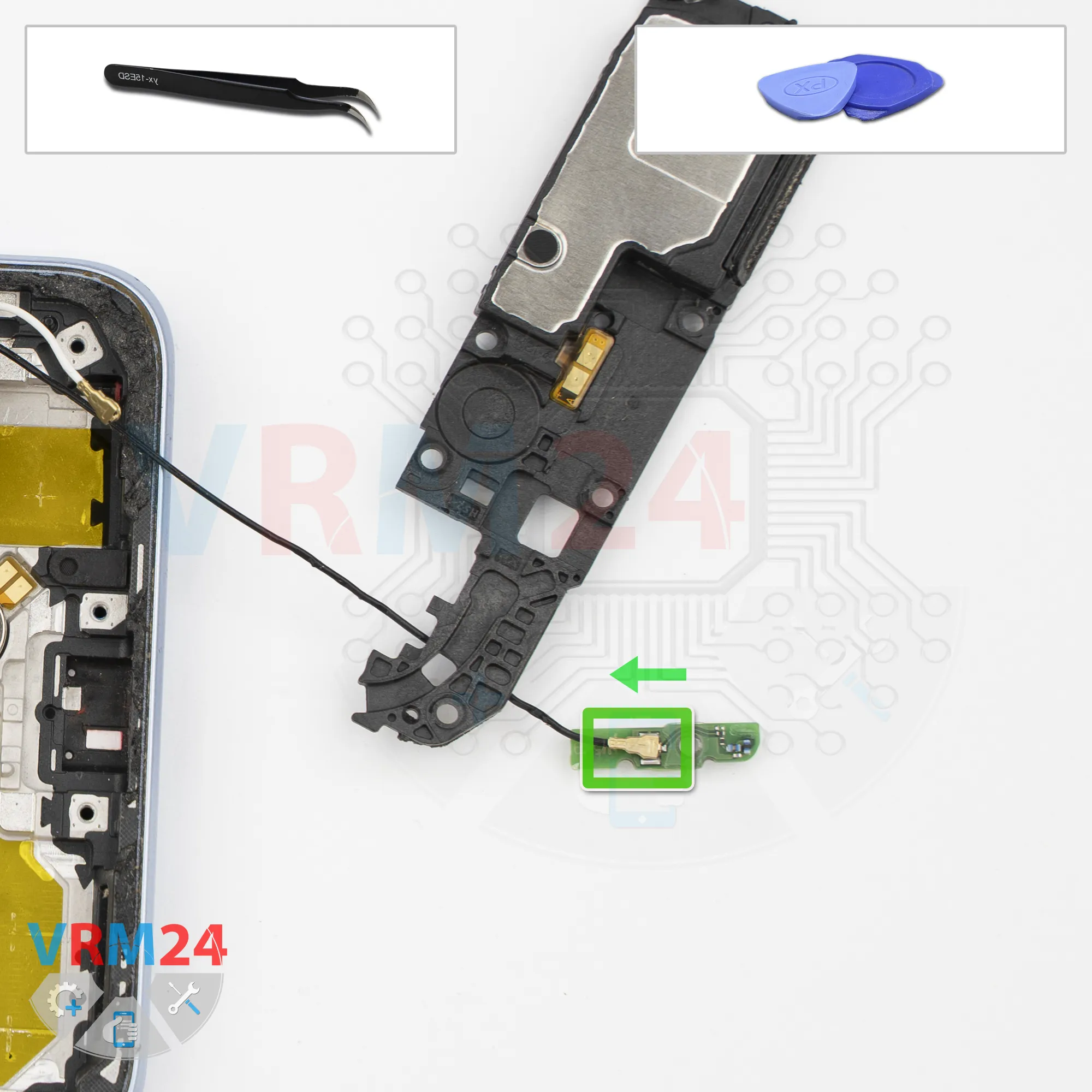

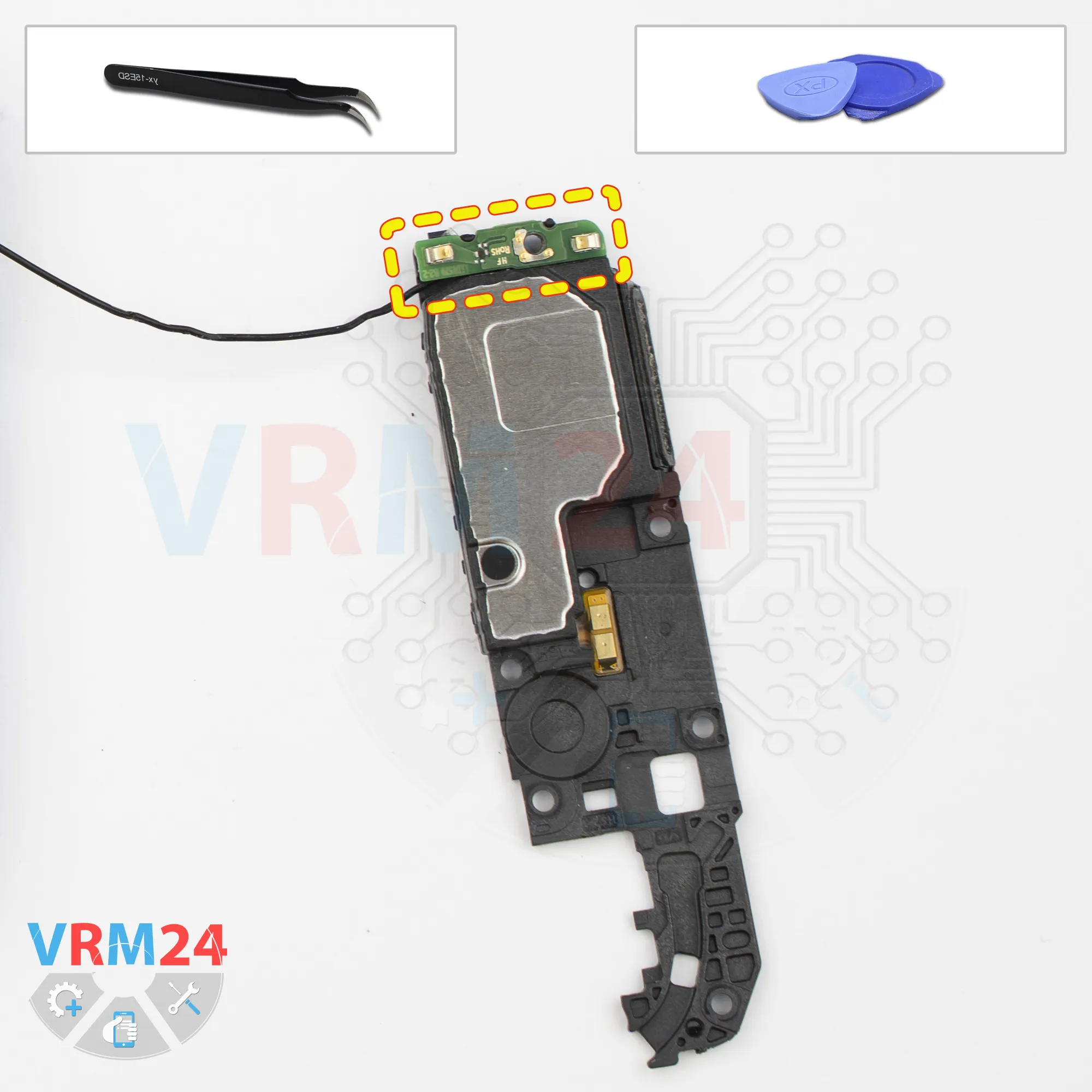

Separamos la pequeña placa de antena junto con el cable coaxial.

Y desconectamos el conector del segundo cable coaxial.

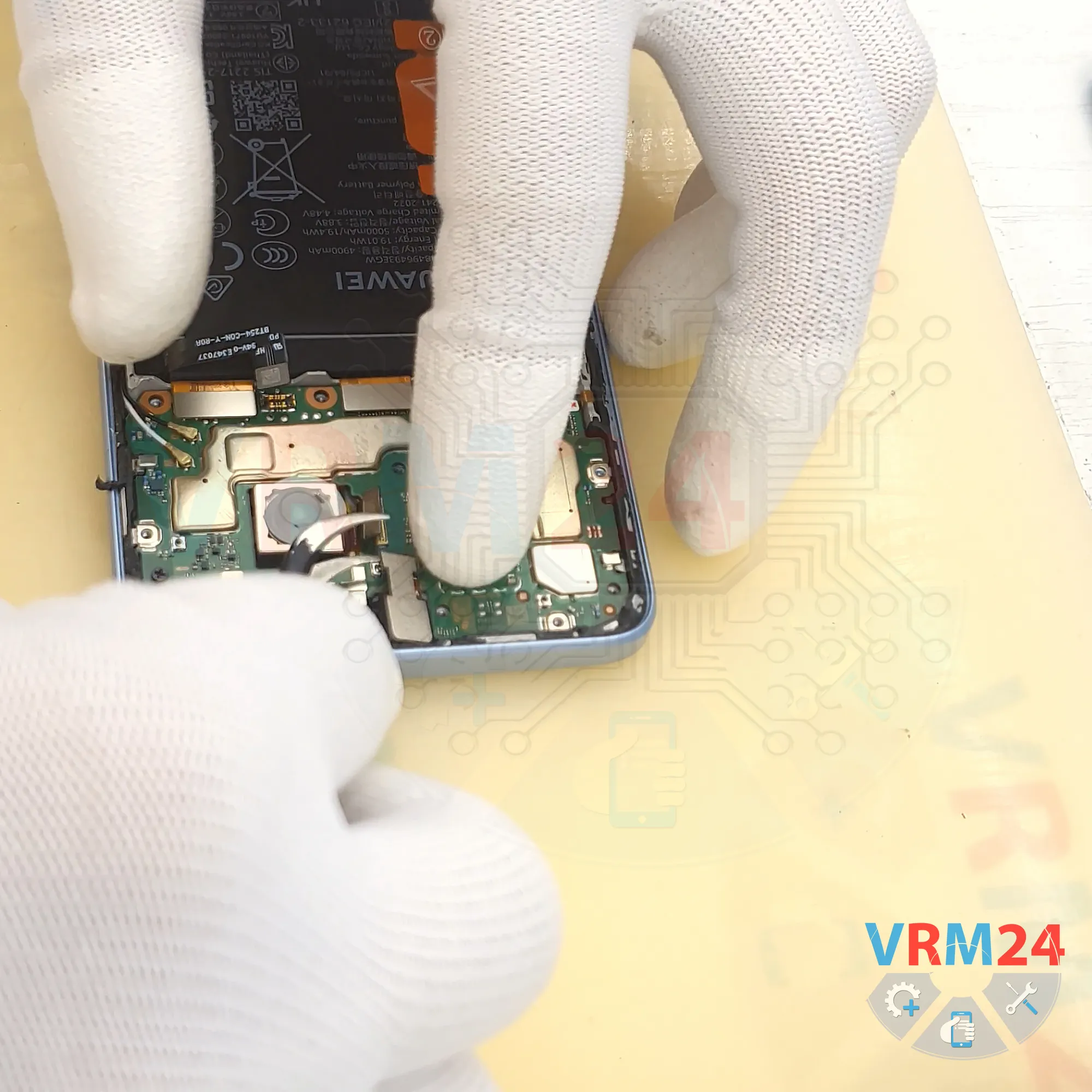

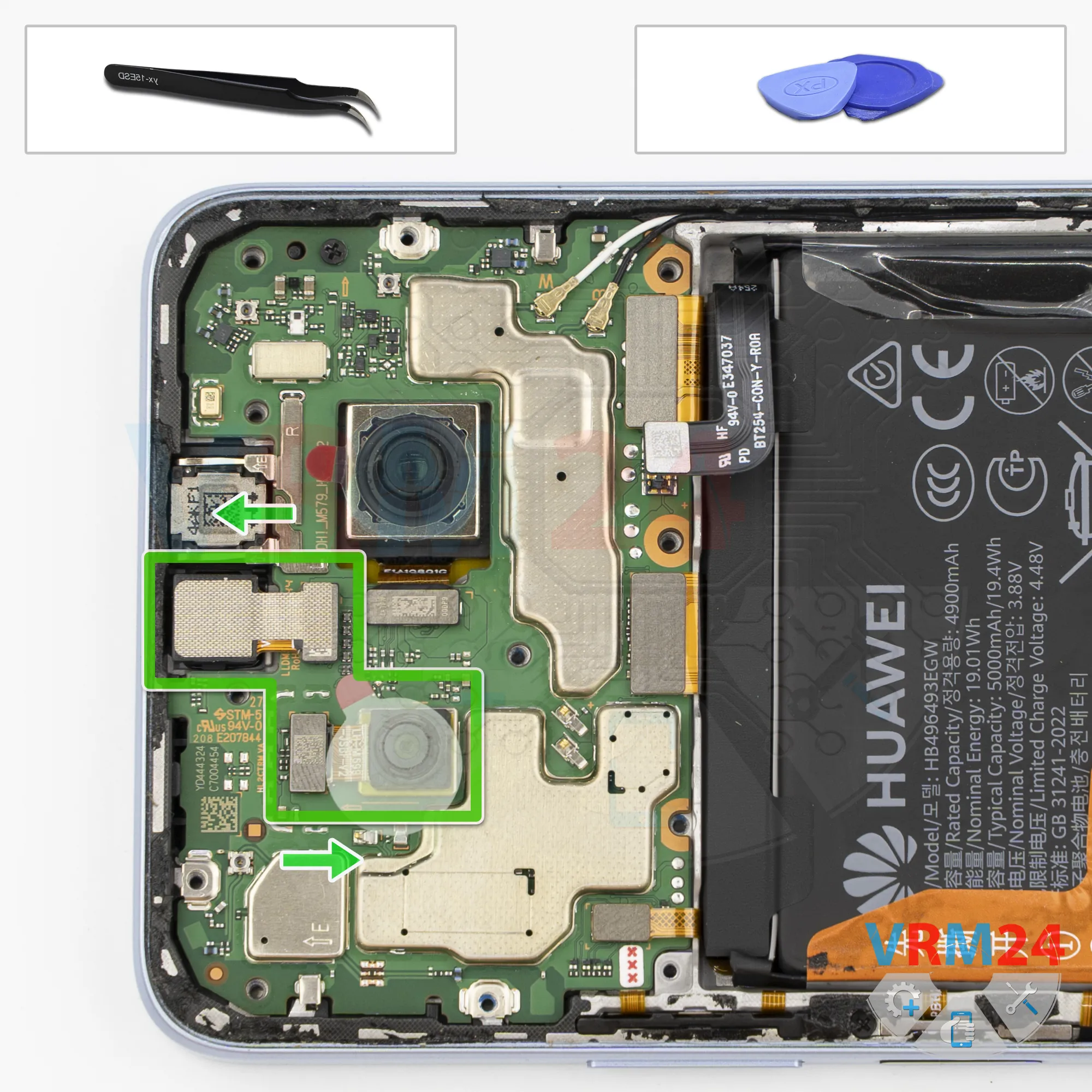

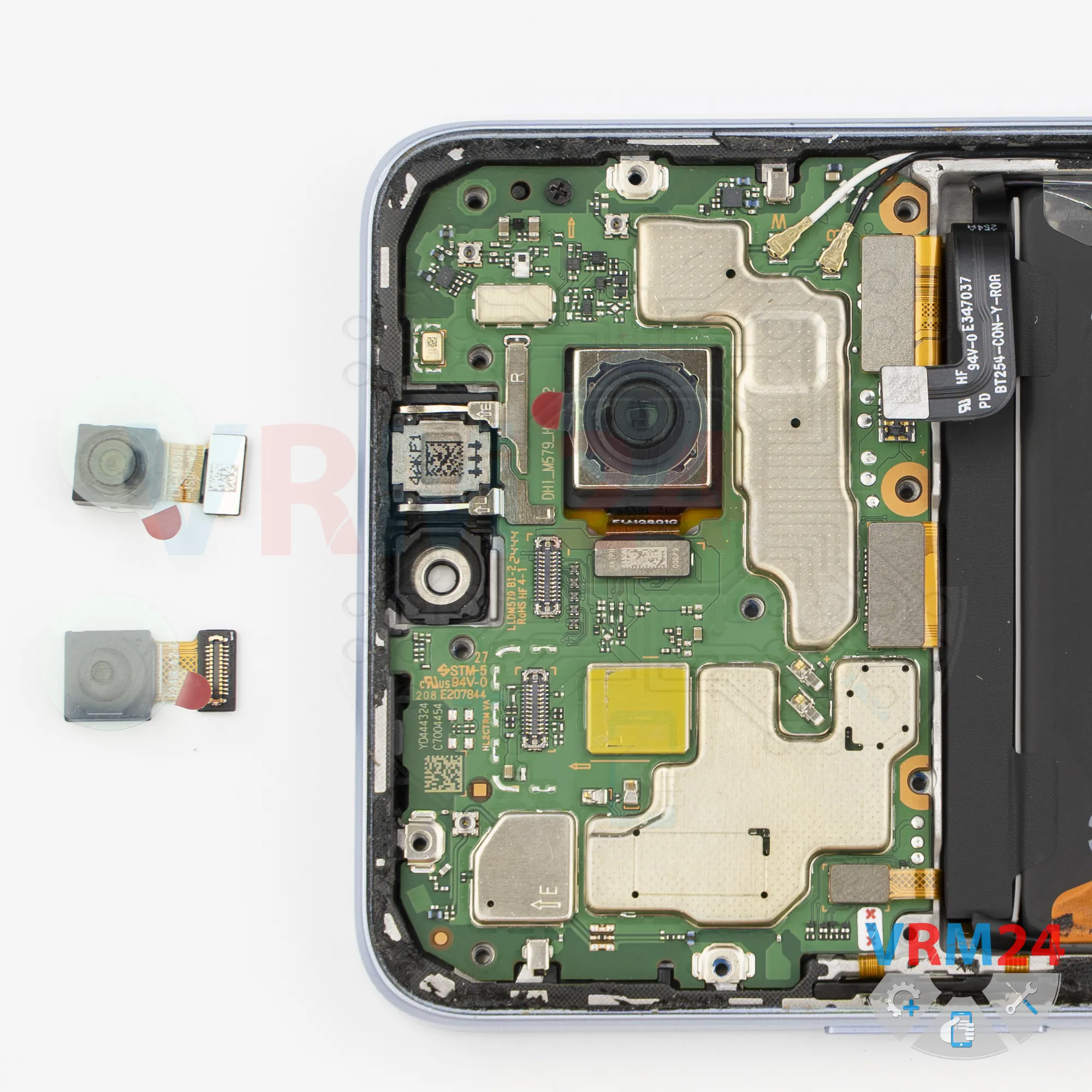

Desconectamos la primera cámara trasera y desconectamos el conector de la segunda cámara trasera.

Y como vemos, a estas alturas no podemos desconectar la gran cámara trasera porque está pegada o pegada a una placa que es bastante ancha, y no se puede quitar en este momento.

Entonces, desconectamos la cámara frontal.

También es mejor cubrir la lente de la cámara frontal para que no entre suciedad ni polvo.

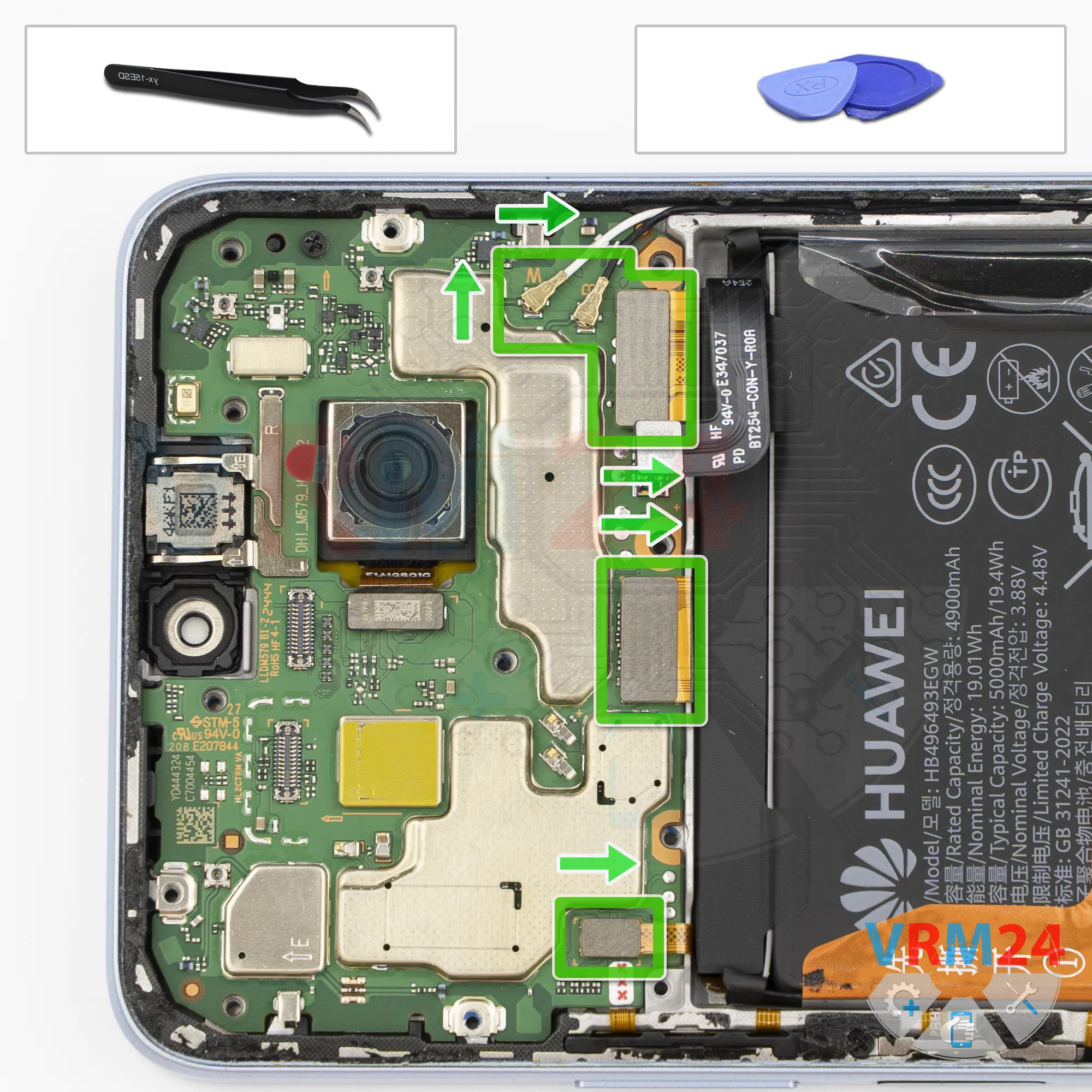

Ahora necesitamos desconectar los conectores.

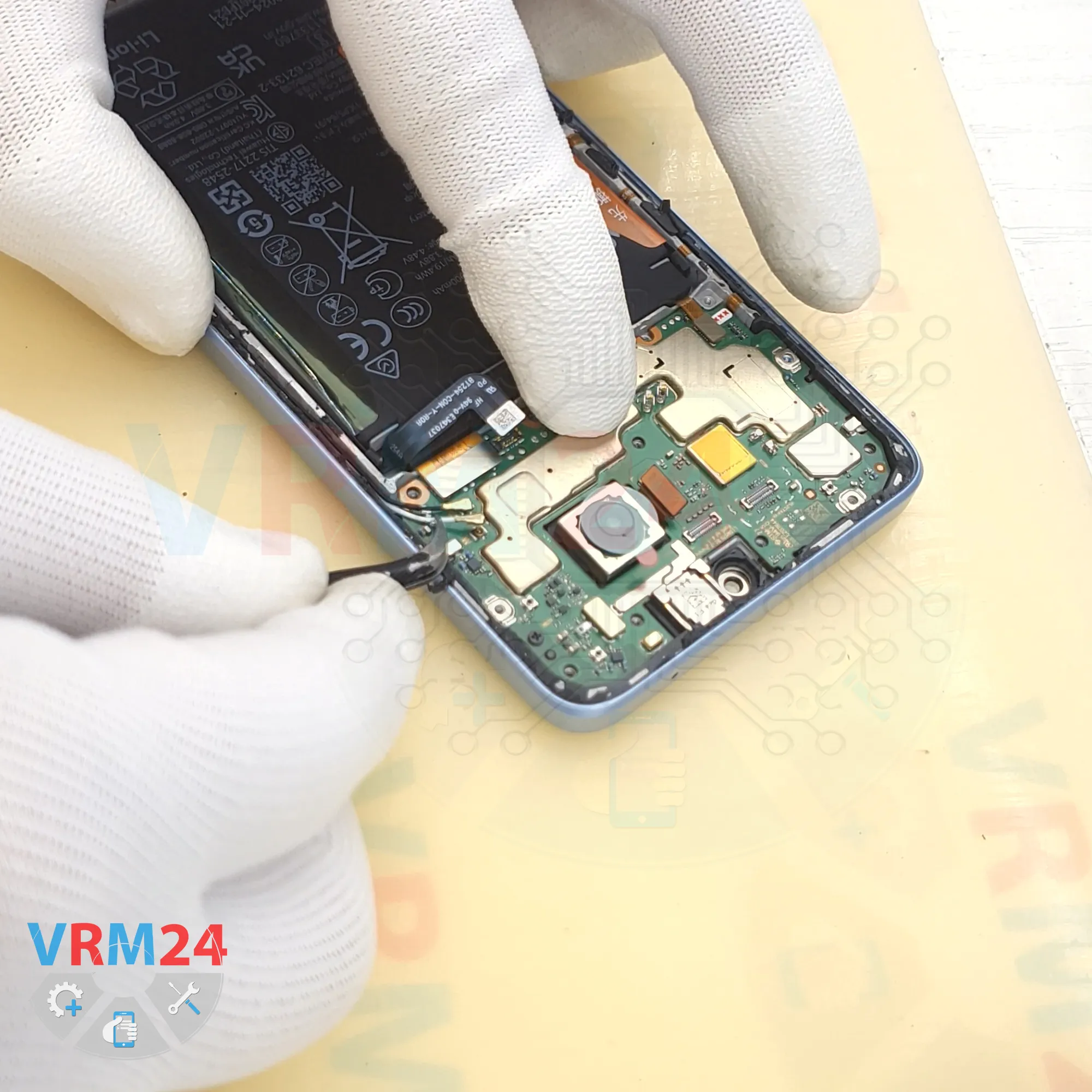

Desconectamos los conectores del cable coaxial y los apartamos para que no estorben.

Desconectamos el conector del cable flex de interconexión, desconectamos el conector del cable flex del display y desconectamos el conector del sensor de huellas.

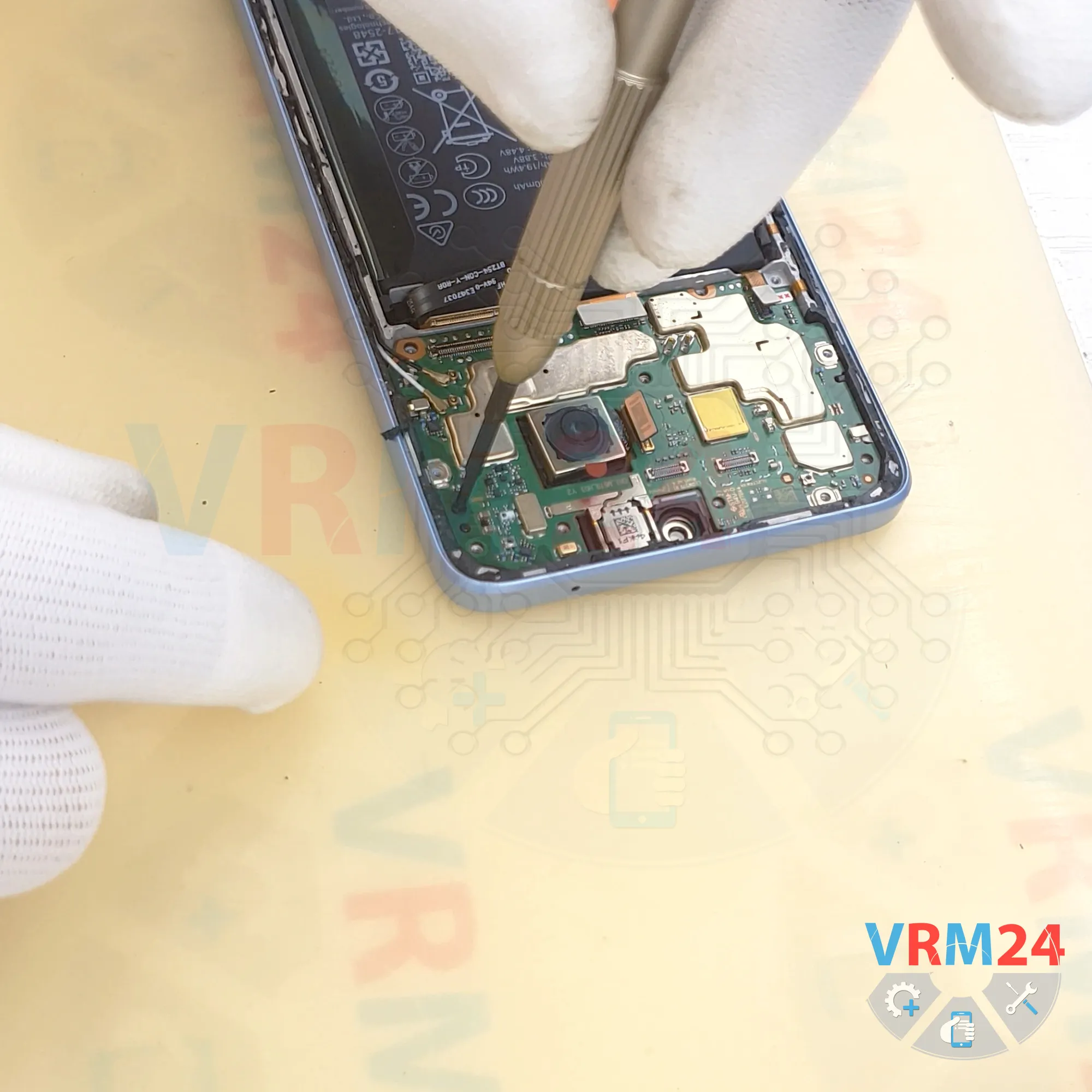

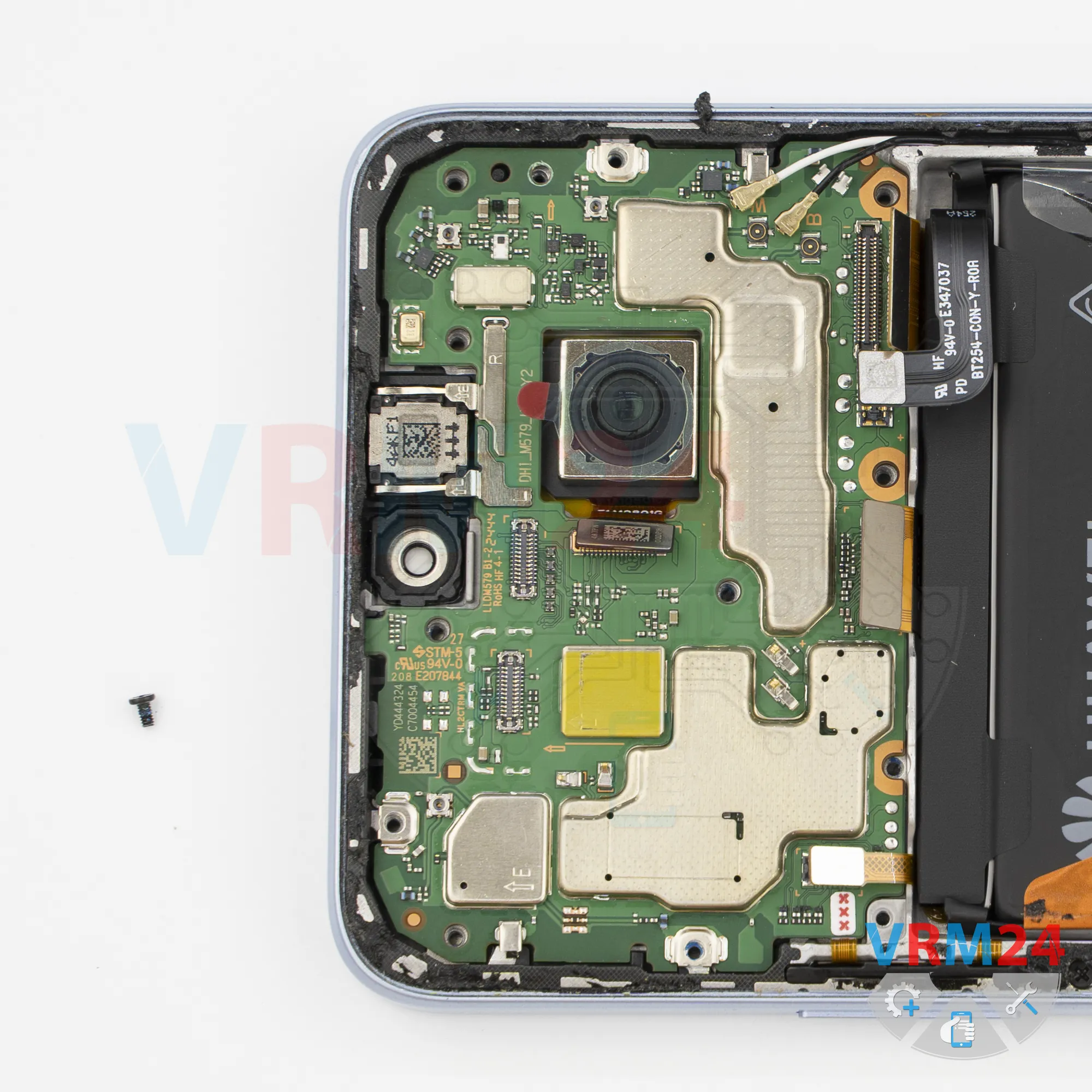

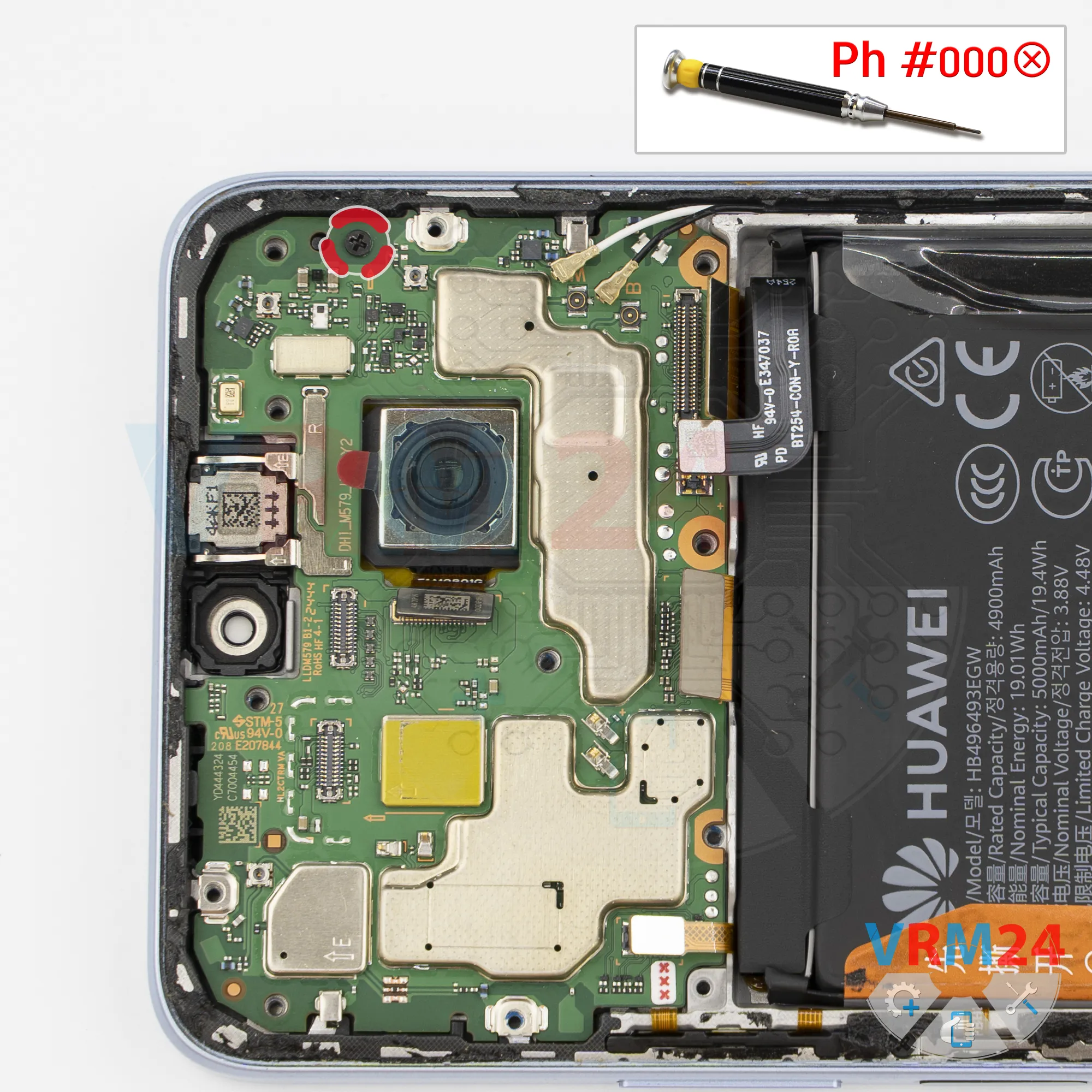

También necesitamos quitar un tornillo que fija la placa base.

Este tornillo es claramente diferente a los anteriores.

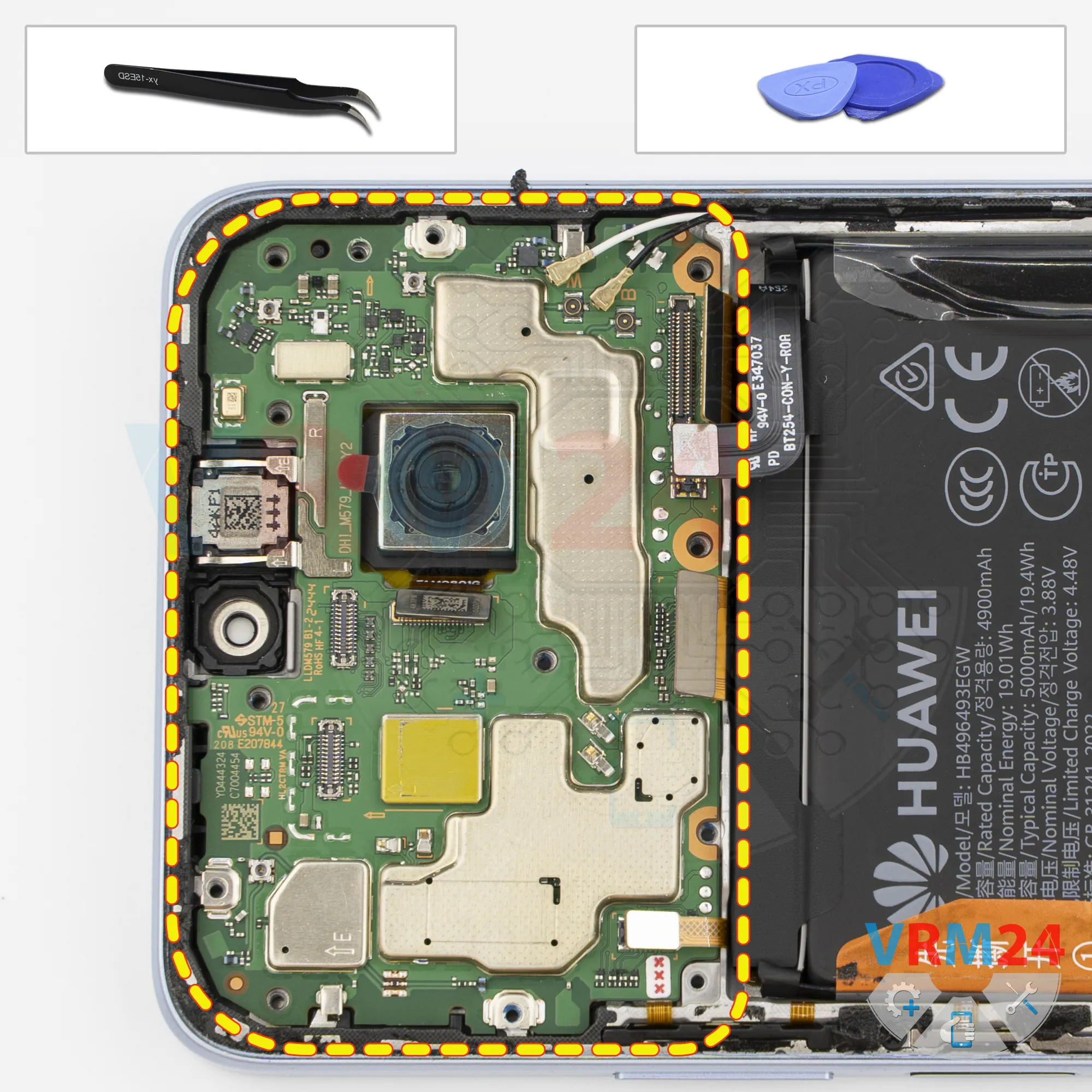

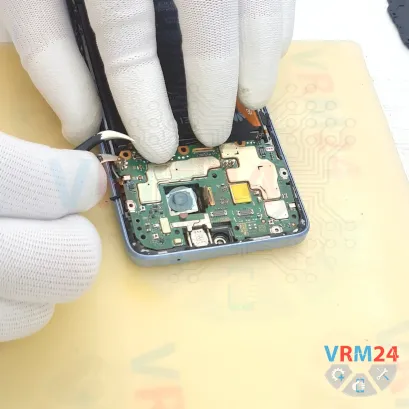

Ya nada nos impide retirar la placa base.

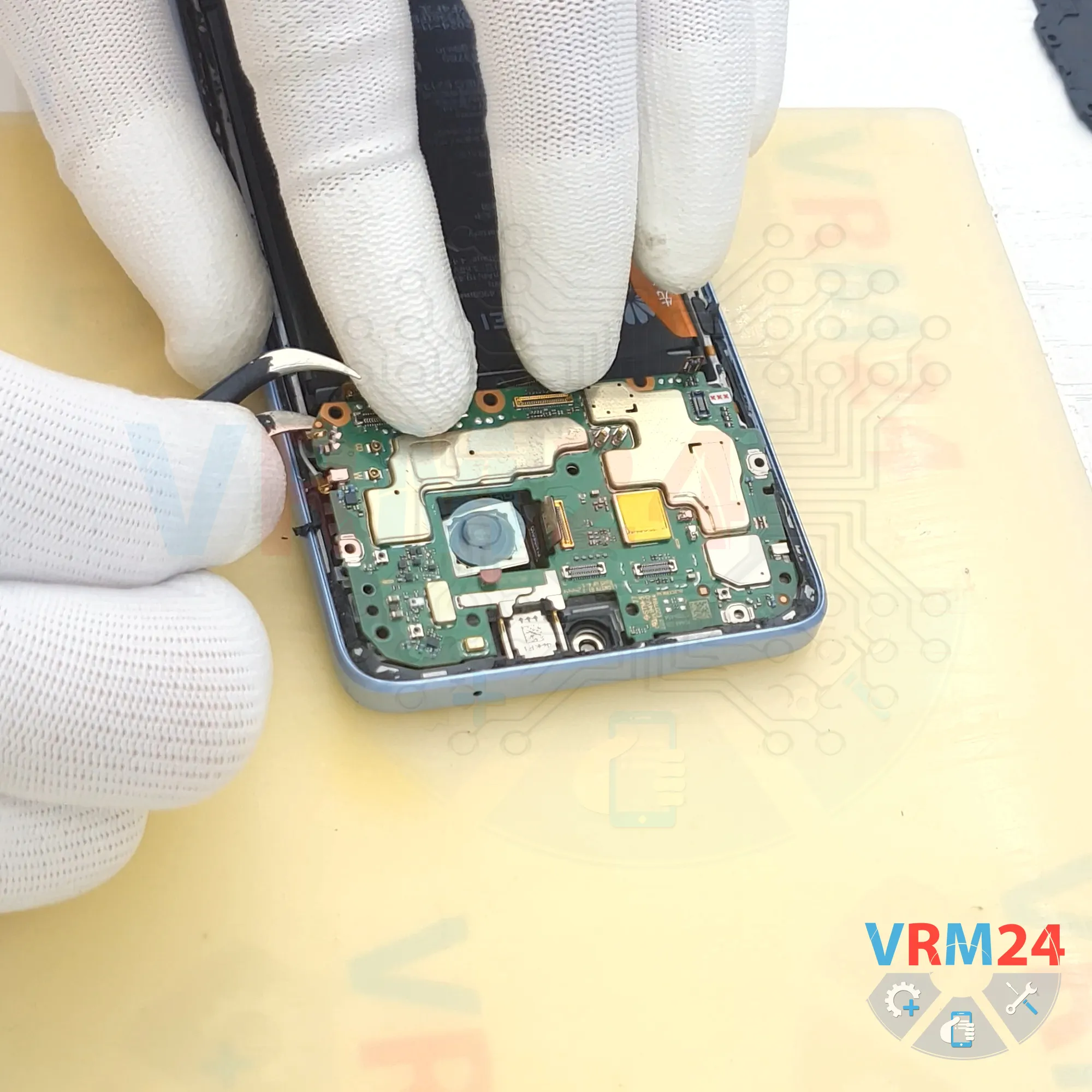

Nuevamente, necesitamos encontrar el lugar correcto donde podamos levantarlo con cuidado y retirarlo.

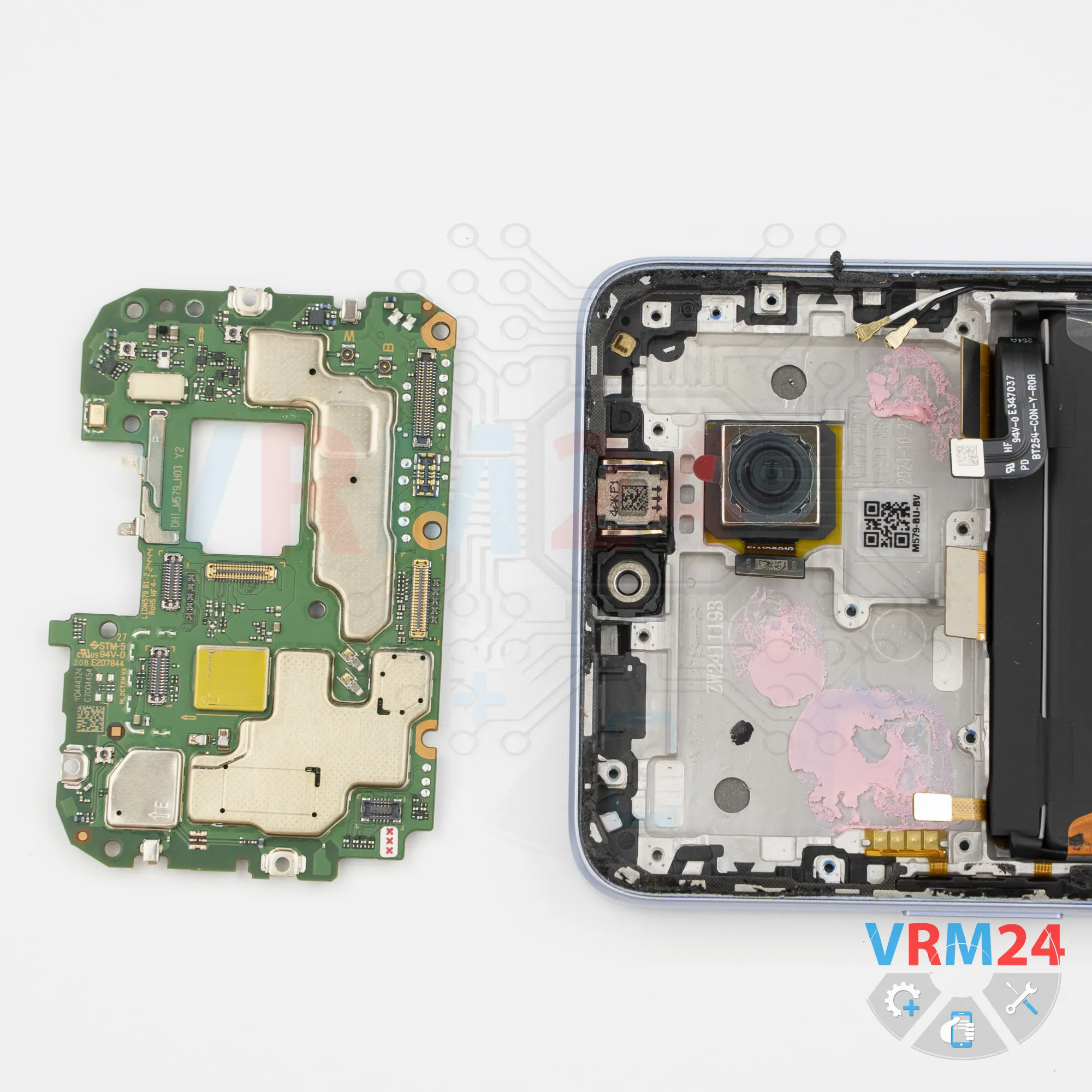

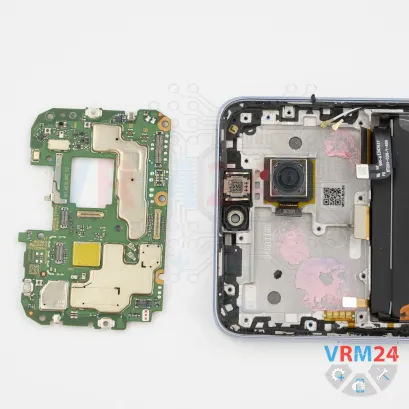

Entonces, lo levantamos con cuidado, lo levantamos y lo retiramos. La placa base se puede mantener en su lugar con pasta térmica en la parte posterior.

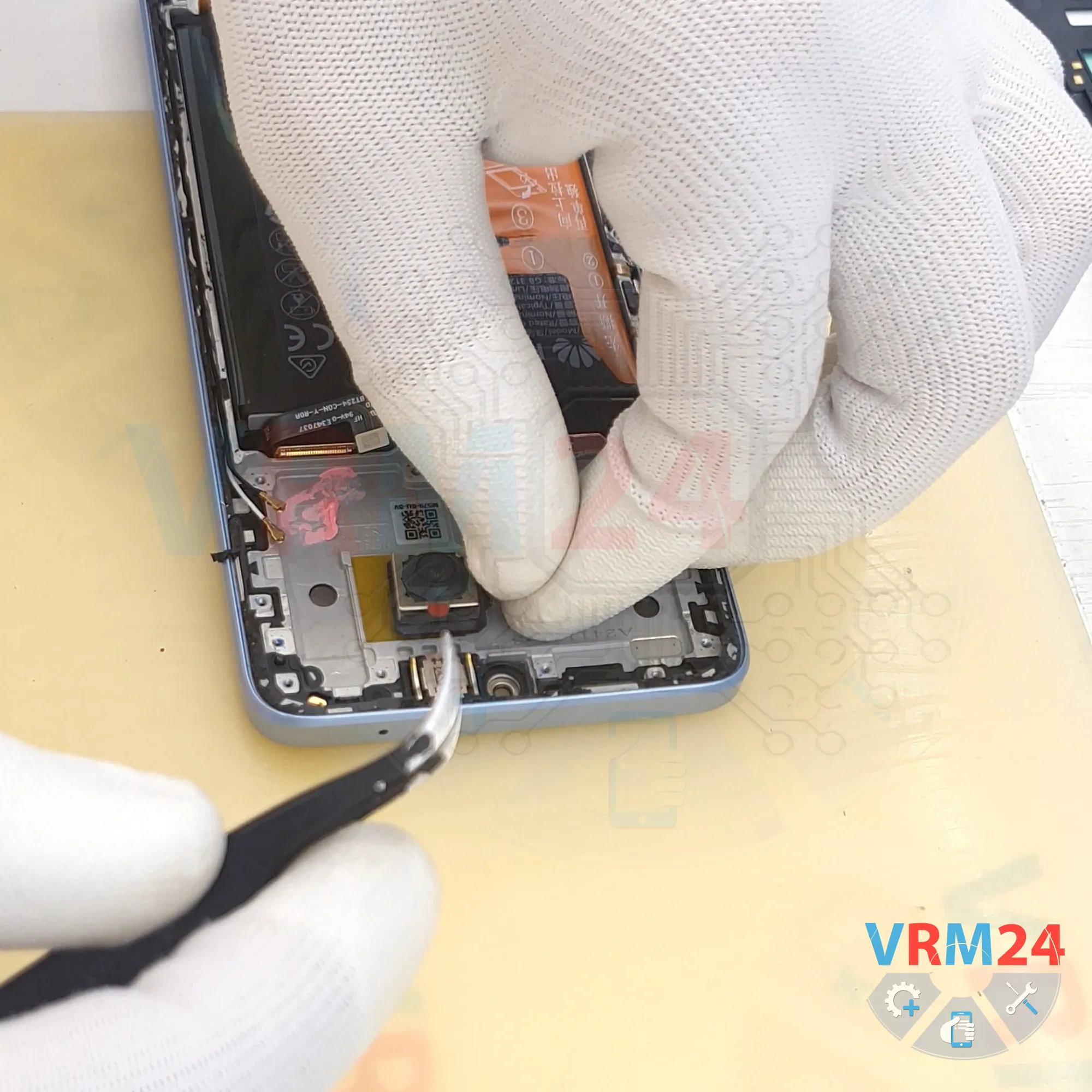

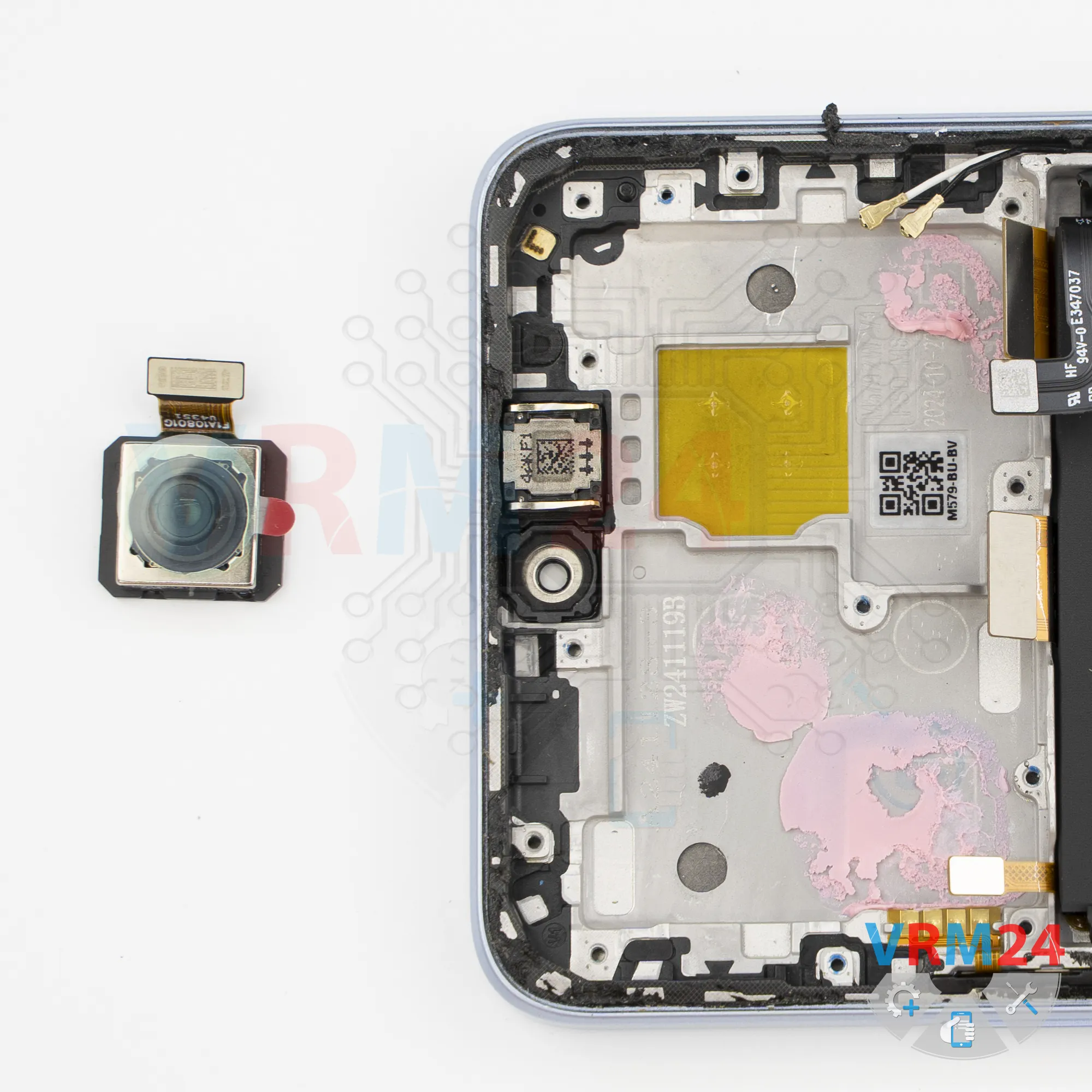

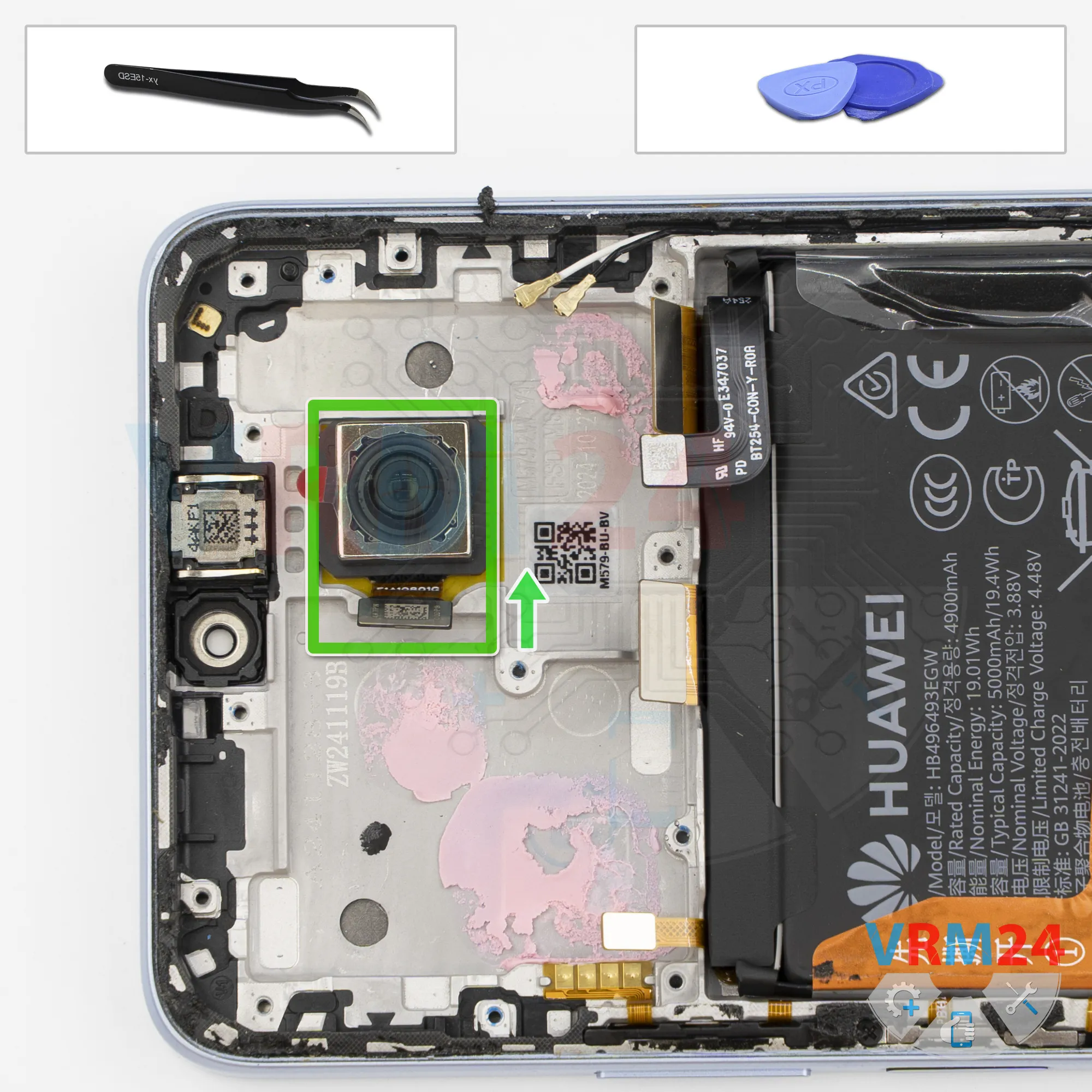

Ahora nada nos impide desconectar la gran cámara trasera y apartarla.

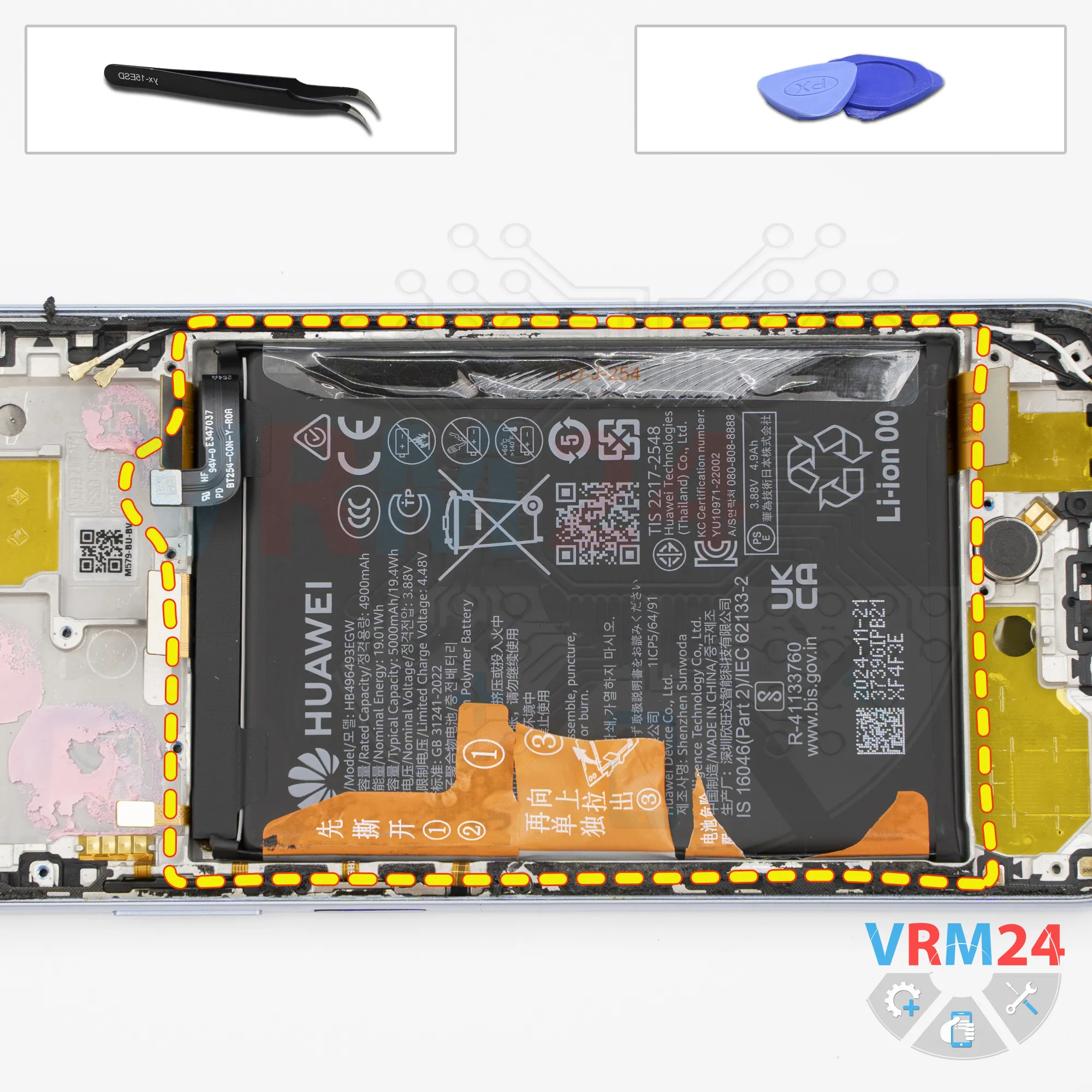

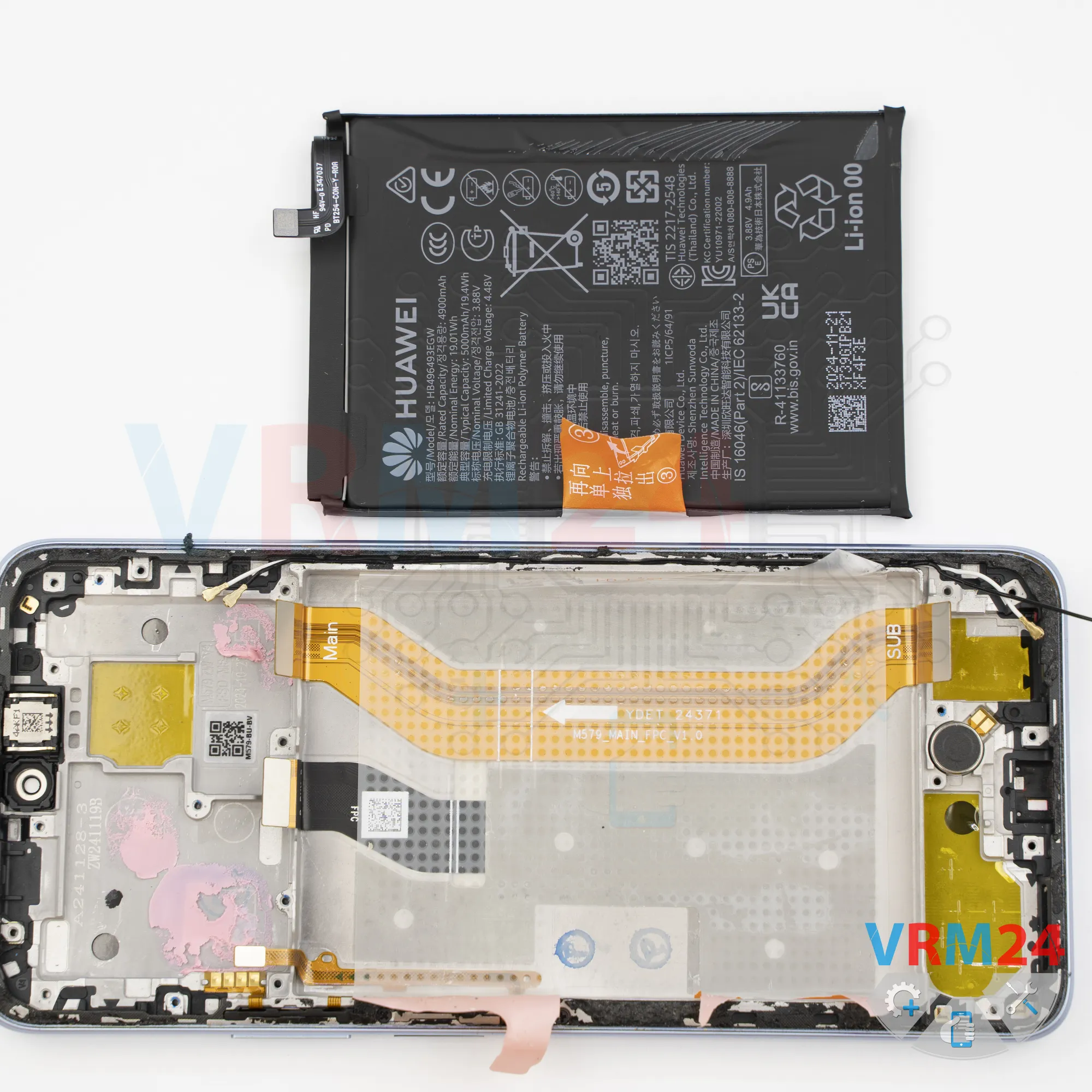

Por último, pasamos a retirar la batería.

Como es tradicional en Huawei, hay tres pestañas marrones.

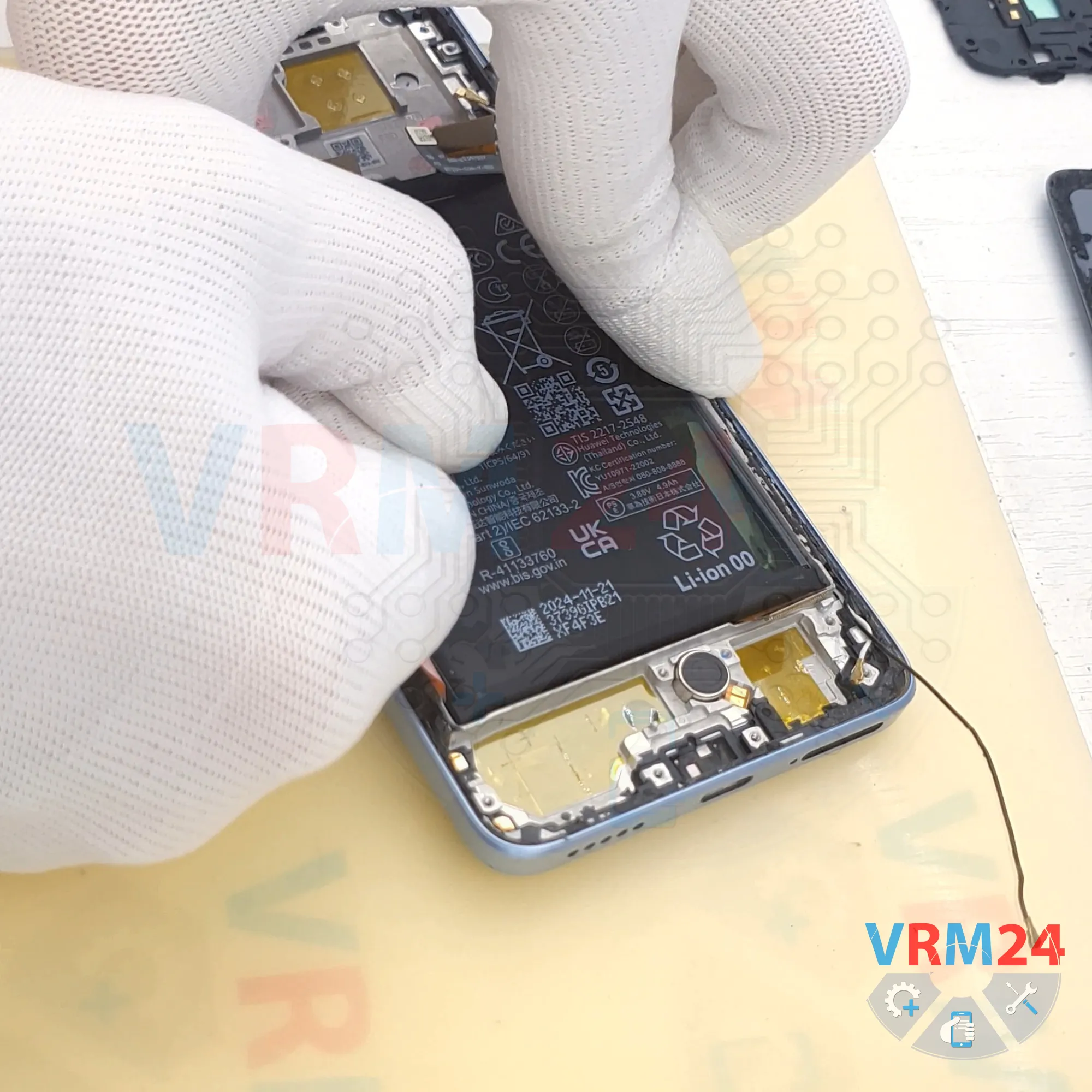

Dos están ubicados a los lados y deben plegarse hacia atrás, mientras que la pestaña en el medio debe tirarse con cuidado hacia arriba para retirar la batería. En la práctica, las pestañas se rompen porque la calidad es muy mala.

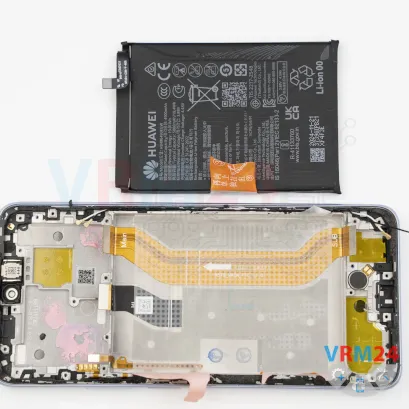

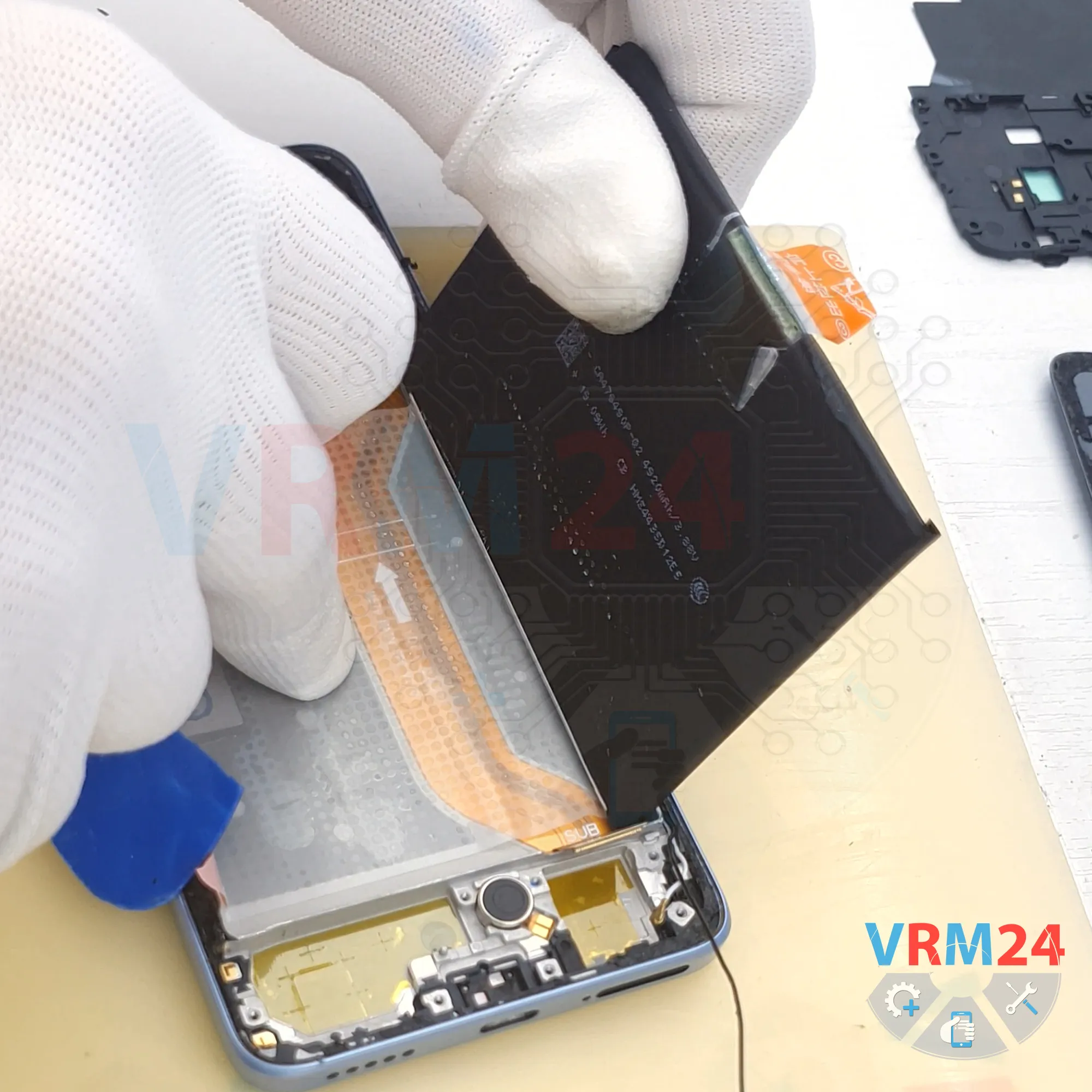

Pero en algún momento podremos quitar la batería. Debajo de la batería hay una capa protectora adhesiva transparente que protege los cables flexibles de interconexión.
