Dificultad de desmontaje:
Fácil
Duración:
14 min

Herramientas recomendadas

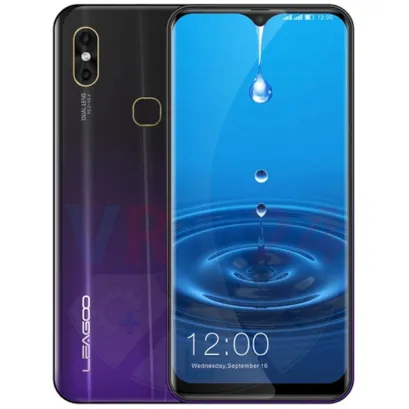

Desmontaje/Reparar del dispositivo móvil LEAGOO M13 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar LEAGOO M13, Paso 1/1

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar LEAGOO M13, Paso 2/1 Cómo desmontar LEAGOO M13, Paso 2/2 Cómo desmontar LEAGOO M13, Paso 2/3

Paso 2. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Busque de antemano en la imagen los cables y rsquo; ubicación para inter-placa, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.


Cómo desmontar LEAGOO M13, Paso 3/1 Cómo desmontar LEAGOO M13, Paso 3/2 Cómo desmontar LEAGOO M13, Paso 3/3

Paso 3. Retirar la batería

La batería tiene acceso sin obstáculos, así que haga palanca con cuidado y extráigala.

ℹ️️ El modelo Leagoo M13 tiene una batería BT6009 con capacidad de 3000 mAh (también conocida como batería recargable).

& nbsp;


Cómo desmontar LEAGOO M13, Paso 4/1 Cómo desmontar LEAGOO M13, Paso 4/2 Cómo desmontar LEAGOO M13, Paso 4/3

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 tornillos.


Cómo desmontar LEAGOO M13, Paso 5/1 Cómo desmontar LEAGOO M13, Paso 5/2 Cómo desmontar LEAGOO M13, Paso 5/3

Paso 5. Abrir la tapa

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar LEAGOO M13, Paso 6/1 Cómo desmontar LEAGOO M13, Paso 6/2 Cómo desmontar LEAGOO M13, Paso 6/3

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar LEAGOO M13, Paso 7/1 Cómo desmontar LEAGOO M13, Paso 7/2 Cómo desmontar LEAGOO M13, Paso 7/3

Paso 7. Retire el altavoz

Abra la tapa, el conjunto del altavoz con antenas y déle la vuelta.

⚠️ El altavoz está conectado con la placa secundaria mediante cables.


Cómo desmontar LEAGOO M13, Paso 8/1 Cómo desmontar LEAGOO M13, Paso 8/2 Cómo desmontar LEAGOO M13, Paso 8/3

Paso 8. Retire el altavoz

Fije con cuidado el conjunto del altavoz para liberar la superficie de la placa base. Desoldar los cables del altavoz.


Cómo desmontar LEAGOO M13, Paso 9/1 Cómo desmontar LEAGOO M13, Paso 9/2

Paso 9. Abrir la tapa

Retire la tapa del micrófono.


Cómo desmontar LEAGOO M13, Paso 10/1 Cómo desmontar LEAGOO M13, Paso 10/2

Paso 10. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 2 tornillos que sujetan la placa base.


Cómo desmontar LEAGOO M13, Paso 11/1

Paso 11. Desconecte los conectores

Desconecte el conector del cable coaxial y el cable de la subpantalla entre placas en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).


Cómo desmontar LEAGOO M13, Paso 12/1 Cómo desmontar LEAGOO M13, Paso 12/2 Cómo desmontar LEAGOO M13, Paso 12/3

Paso 12. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar LEAGOO M13, Paso 13/1 Cómo desmontar LEAGOO M13, Paso 13/2 Cómo desmontar LEAGOO M13, Paso 13/3

Paso 13. Retirar el sensor de huellas dactilares

Levante el conector y retire el sensor de huellas dactilares.


Cómo desmontar LEAGOO M13, Paso 14/1 Cómo desmontar LEAGOO M13, Paso 14/2 Cómo desmontar LEAGOO M13, Paso 14/3

Paso 14. Retire la cámara trasera

Levante los conectores y retire la cámara trasera.


Cómo desmontar LEAGOO M13, Paso 15/1 Cómo desmontar LEAGOO M13, Paso 15/2 Cómo desmontar LEAGOO M13, Paso 15/3

Paso 15. Desenrosque los tornillos

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 2 tornillos que sujetan la placa base.


Cómo desmontar LEAGOO M13, Paso 16/1 Cómo desmontar LEAGOO M13, Paso 16/2 Cómo desmontar LEAGOO M13, Paso 16/3 Cómo desmontar LEAGOO M13, Paso 16/4 Cómo desmontar LEAGOO M13, Paso 16/5

Paso 16. Desconecte los conectores

Suelte los conectores del cable de los botones de volumen de encendido, desconecte el conector del cable del módulo de pantalla y el conector del cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar LEAGOO M13, Paso 17/1 Cómo desmontar LEAGOO M13, Paso 17/2 Cómo desmontar LEAGOO M13, Paso 17/3

Paso 17. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar LEAGOO M13, Paso 18/1 Cómo desmontar LEAGOO M13, Paso 18/2

Paso 18. Retire el sensor de proximidad

Levante el conector y retire el sensor de proximidad.


Cómo desmontar LEAGOO M13, Paso 19/1 Cómo desmontar LEAGOO M13, Paso 19/2

Paso 19. Retire la cámara frontal

Desconecte el conector y retire la cámara frontal (selfie).


Cómo desmontar LEAGOO M13, Paso 20/1 Cómo desmontar LEAGOO M13, Paso 20/2 Cómo desmontar LEAGOO M13, Paso 20/3

Paso 20. Retire la cámara trasera

Levante el conector y retire la cámara trasera.

Instrucciones detalladas de desmontaje de LEAGOO M13 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 14 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos LEAGOO M13 — lanzado para los mercados en diferentes países.
