Dificultad de desmontaje:
Fácil

Herramientas recomendadas

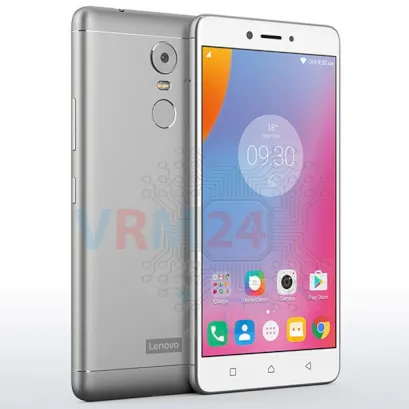

Desmontaje/Reparar del dispositivo móvil Lenovo K6 Note (Lenovo K6 Note (K53a48)) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Lenovo K6 Note, Paso 1/1 Cómo desmontar Lenovo K6 Note, Paso 1/2

Paso 1. Antes del desmontaje

⚠️ Antes de desmontar, no olvides apagar tu teléfono.


Cómo desmontar Lenovo K6 Note, Paso 2/1 Cómo desmontar Lenovo K6 Note, Paso 2/2 Cómo desmontar Lenovo K6 Note, Paso 2/3 Cómo desmontar Lenovo K6 Note, Paso 2/4

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Lenovo K6 Note, Paso 3/1 Cómo desmontar Lenovo K6 Note, Paso 3/2 Cómo desmontar Lenovo K6 Note, Paso 3/3 Cómo desmontar Lenovo K6 Note, Paso 3/4 Cómo desmontar Lenovo K6 Note, Paso 3/5

Paso 3. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la tapa posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Mire con anticipación en la imagen los cables’ ubicación para inter-tablero, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.


Cómo desmontar Lenovo K6 Note, Paso 4/1 Cómo desmontar Lenovo K6 Note, Paso 4/2 Cómo desmontar Lenovo K6 Note, Paso 4/3

Paso 4. Desenrosque los tornillos

Usando un destornillador (Torx T5), desenrosque cinco tornillos plateados.


Cómo desmontar Lenovo K6 Note, Paso 5/1 Cómo desmontar Lenovo K6 Note, Paso 5/2 Cómo desmontar Lenovo K6 Note, Paso 5/3

Paso 5. Desenrosque los tornillos

Usando un destornillador (Torx T5), desenrosque los tres tornillos negros.


Cómo desmontar Lenovo K6 Note, Paso 6/1 Cómo desmontar Lenovo K6 Note, Paso 6/2 Cómo desmontar Lenovo K6 Note, Paso 6/3

Paso 6. Abrir la tapa

Retire la tapa con antenas. La tapa protege la placa de circuito impreso (PCB). Trate de levantar la tapa por los bordes y no empuje nada entre ellos para no tocar o cortocircuitar accidentalmente nada en la PCB.


Cómo desmontar Lenovo K6 Note, Paso 7/1 Cómo desmontar Lenovo K6 Note, Paso 7/2 Cómo desmontar Lenovo K6 Note, Paso 7/3

Paso 7. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Lenovo K6 Note (K53a48) cuenta con una batería BL270 de 4000 mAh de capacidad (aka batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Lenovo K6 Note, Paso 8/1 Cómo desmontar Lenovo K6 Note, Paso 8/2 Cómo desmontar Lenovo K6 Note, Paso 8/3

Paso 8. Desenrosque los tornillos

Usando un destornillador (Torx T5), desenrosque cinco tornillos plateados.


Cómo desmontar Lenovo K6 Note, Paso 9/1 Cómo desmontar Lenovo K6 Note, Paso 9/2 Cómo desmontar Lenovo K6 Note, Paso 9/3

Paso 9. Retire el altavoz

Retire el ensamblaje del altavoz con antenas.


Cómo desmontar Lenovo K6 Note, Paso 10/1 Cómo desmontar Lenovo K6 Note, Paso 10/2

Paso 10. Desconecte los conectores

Desconecte el conector del cable coaxial, cable a la placa principal, en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).


Cómo desmontar Lenovo K6 Note, Paso 11/1 Cómo desmontar Lenovo K6 Note, Paso 11/2 Cómo desmontar Lenovo K6 Note, Paso 11/3

Paso 11. Retire la placa secundaria

Retire la subplaca. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la placa. Los componentes internos podrían dañarse.


Cómo desmontar Lenovo K6 Note, Paso 12/1 Cómo desmontar Lenovo K6 Note, Paso 12/2 Cómo desmontar Lenovo K6 Note, Paso 12/3 Cómo desmontar Lenovo K6 Note, Paso 12/4 Cómo desmontar Lenovo K6 Note, Paso 12/5

Paso 12. Desconecte los conectores

Haz palanca en los conectores del cable de la pantalla táctil, el cable de la pantalla, el cable entre placas y el cable coaxial.

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Lenovo K6 Note, Paso 13/1 Cómo desmontar Lenovo K6 Note, Paso 13/2 Cómo desmontar Lenovo K6 Note, Paso 13/3

Paso 13. Retirar el cable de interconexión

Con cuidado, preferiblemente desde el borde, desconecte el conector y retire el cable entre placas que conecta la placa principal a la placa secundaria (también conocida como subplaca).

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


Cómo desmontar Lenovo K6 Note, Paso 14/1 Cómo desmontar Lenovo K6 Note, Paso 14/2 Cómo desmontar Lenovo K6 Note, Paso 14/3 Cómo desmontar Lenovo K6 Note, Paso 14/4

Paso 14. Retire las cámaras

Haz palanca en los conectores y retira las cámaras delantera (selfie) y trasera.


Cómo desmontar Lenovo K6 Note, Paso 15/1 Cómo desmontar Lenovo K6 Note, Paso 15/2

Paso 15. Desenrosque los tornillos

Con un destornillador (Torx T5), desatornille los dos tornillos que sujetan la placa base.


Cómo desmontar Lenovo K6 Note, Paso 16/1 Cómo desmontar Lenovo K6 Note, Paso 16/2 Cómo desmontar Lenovo K6 Note, Paso 16/3

Paso 16. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga la placa.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Lenovo K6 Note, Paso 17/1 Cómo desmontar Lenovo K6 Note, Paso 17/2 Cómo desmontar Lenovo K6 Note, Paso 17/3 Cómo desmontar Lenovo K6 Note, Paso 17/4 Cómo desmontar Lenovo K6 Note, Paso 17/5

Paso 17. Retirar el sensor de huellas dactilares

Despegar el sensor de huellas dactilares, dar la vuelta a la placa base, desconectar el conector y retirar el sensor de huellas dactilares.

Instrucciones detalladas de desmontaje de Lenovo K6 Note en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Lenovo K6 Note — Lenovo K6 Note (K53a48) lanzado para los mercados en diferentes países.
