Dificultad de desmontaje:
Fácil
Duración:
16 min

Herramientas recomendadas

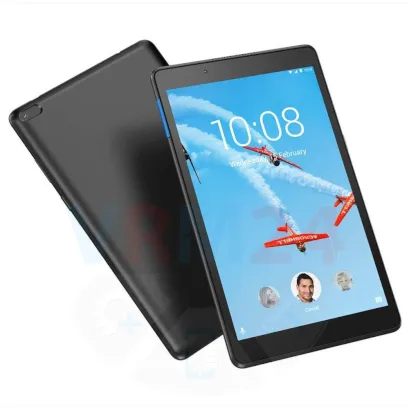

Desmontaje/Reparar del dispositivo móvil Lenovo Tab 4 TB-8504X (Lenovo Tab 4 TB-8504X P1) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 1/1

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 2/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 2/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 2/3

Paso 2. Retire la bandeja

Abra la trampilla que oculta la bandeja de las tarjetas SIM y de memoria (Micro SD) y extráigala.

ℹ️️ Recuerde la ubicación de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD) para que nada se confunda al volver a montar.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 3/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 3/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 3/3 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 3/4

Paso 3. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Busque de antemano en la imagen los cables y rsquo; ubicación para inter-placa, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 4/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 4/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 4/3

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 16 tornillos cortos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 5/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 5/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 5/3 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 5/4

Paso 5. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 10 tornillos largos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 6/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 6/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 6/3 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 6/4

Paso 6. Abrir la tapa

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 7/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 7/2

Paso 7. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Lenovo Tab 4 TB-8504X tiene una batería L16D1P34 con una capacidad de 4850 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje. Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 8/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 8/2

Paso 8. Retire la cámara trasera

Levante el conector y retire la cámara trasera.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 9/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 9/2

Paso 9. Retire la película protectora

Retire con cuidado la cinta de lámina de cobre que oculta la cámara frontal.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 10/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 10/2

Paso 10. Retire la cámara frontal

Levante el conector y retire la cámara frontal (selfie).


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 11/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 11/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 11/3 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 11/4

Paso 11. Retire el titular de la tarjeta

Desconecte el conector y retire el soporte de las tarjetas SIM y de memoria.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 12/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 12/2

Paso 12. Desconecte los conectores

Desconecte el conector del cable coaxial, el conector del cable de subpantalla entre placas.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 13/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 13/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 13/3

Paso 13. Desoldar los cables

Desoldar los cables del altavoz y del micrófono


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 14/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 14/2

Paso 14. Desenroscar un tornillo

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo que sujeta la placa base.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 15/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 15/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 15/3 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 15/4 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 15/5

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 16/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 16/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 16/3

Paso 16. Retire el altavoz

Retire con cuidado el altavoz con cables.


Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 17/1 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 17/2 Cómo desmontar Lenovo Tab 4 TB-8504X, Paso 17/3

Paso 17. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el micrófono, la batería, el cable coaxial y el motor de vibración.

Instrucciones detalladas de desmontaje de Lenovo Tab 4 TB-8504X en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 16 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Tab 4 TB-8504X — Lenovo Tab 4 TB-8504X P1 lanzado para los mercados en diferentes países.
