Dificultad de desmontaje:
Duro

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Lenovo Tab M10 Plus TB-X606F con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 1/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 1/2

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 2/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 2/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 2/3 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 2/4

Paso 2. Abrir el módulo de pantalla

⚠️ ¡Presta atención! El desmontaje tiene una tercera dificultad máxima porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos encarecidamente que se ponga en contacto con un centro de servicio especializado.

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.

⚠️ Es importante no dejar una película entre la pantalla táctil / vidrio y el módulo de visualización, esto dañará el módulo.

⚠️ Mire de antemano la imagen de los lugares donde la pantalla táctil y los cables de la pantalla pasan debajo del módulo de pantalla para evitar daños accidentales.

⚠️ Además, preste atención a los cables planos de los botones de navegación y al sensor de huellas dactilares ubicado debajo del módulo de pantalla.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 3/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 3/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 3/3 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 3/4 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 3/5

Paso 3. Retire el soporte

Con un destornillador (Phillips 1,5 mm PH000), desatornille los dos tornillos y retire el soporte que sujeta el conector de la batería.

⚠️ Intente controlar y realizar todas las acciones con cuidado para no tocar accidentalmente o cortocircuitar nada en la placa de circuito impreso.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 4/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 4/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 4/3

Paso 4. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Lenovo Tab M10 Plus TB-X606F tiene una batería L19D1P32 con capacidad de 5000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 5/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 5/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 5/3 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 5/4

Paso 5. Retire el soporte

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 4 tornillos y retire el soporte que sujeta los conectores.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 6/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 6/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 6/3

Paso 6. Desconecte el conector

Desconecte el conector y retire el módulo de visualización.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 7/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 7/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 7/3

Paso 7. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 5 tornillos que sujetan el puerto de carga y una placa pequeña.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 8/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 8/2

Paso 8. Retire el soporte

Retire el soporte que sostiene el conector del cable entre placas y el puerto de carga.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 9/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 9/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 9/3 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 9/4

Paso 9. Retire la placa pequeña

Desconecte el conector, retire la placa pequeña con un puerto de carga y el cable entre placas.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 10/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 10/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 10/3 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 10/4 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 10/5

Paso 10. Retire el soporte

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos y retire el soporte pequeño.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 11/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 11/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 11/3

Paso 11. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 tornillos.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 12/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 12/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 12/3

Paso 12. Retire el soporte

Retire el soporte que sostiene la toma de auriculares.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 13/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 13/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 13/3 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 13/4

Paso 13. Retire el altavoz

Retire la tapa con el altavoz y las antenas.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 14/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 14/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 14/3 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 14/4

Paso 14. Retire las cámaras

Desconecta los conectores y quita las cámaras frontal (selfie) y trasera.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 15/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 15/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 15/3

Paso 15. Desoldar los cables

Desoldar dos cables de altavoz.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 16/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 16/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 16/3

Paso 16. Desoldar los cables

Desoldar dos cables del motor de vibración.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 17/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 17/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 17/3

Paso 17. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 4 tornillos que sujetan el altavoz.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 18/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 18/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 18/3

Paso 18. Retire el altavoz

Retire el altavoz.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 19/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 19/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 19/3

Paso 19. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille los tres tornillos que sujetan la placa base.


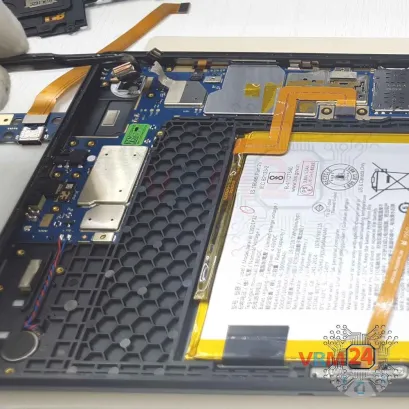

Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 20/1

Paso 20. Desconecte los conectores

Levante los conectores del cable de los botones de volumen de encendido, el cable entre placas a los pines pogo (para teclado, estación de acoplamiento, etc.)

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 21/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 21/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 21/3 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 21/4

Paso 21. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 22/1 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 22/2 Cómo desmontar Lenovo Tab M10 Plus TB-X606F, Paso 22/3

Paso 22. En la carcasa quedó

ℹ️️ En la carcasa quedó: batería y motor de vibración.

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Tab M10 Plus TB-X606F — lanzado para los mercados en diferentes países.
