Dificultad de desmontaje:
Mediano
Duración:
16 min

Herramientas recomendadas

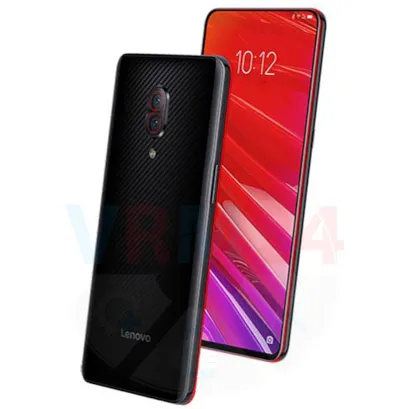

Desmontaje/Reparar del dispositivo móvil Lenovo Z5 Pro con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Lenovo Z5 Pro, Paso 1/1

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Lenovo Z5 Pro, Paso 2/1 Cómo desmontar Lenovo Z5 Pro, Paso 2/2 Cómo desmontar Lenovo Z5 Pro, Paso 2/3

Paso 2. Retire la bandeja

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

ℹ️️ Recuerde la ubicación de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD) para que nada se confunda al volver a montar.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Lenovo Z5 Pro, Paso 3/1 Cómo desmontar Lenovo Z5 Pro, Paso 3/2 Cómo desmontar Lenovo Z5 Pro, Paso 3/3 Cómo desmontar Lenovo Z5 Pro, Paso 3/4

Paso 3. Abra la tapa trasera

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

No permita que el líquido entre en el teléfono inteligente.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.


Cómo desmontar Lenovo Z5 Pro, Paso 4/1 Cómo desmontar Lenovo Z5 Pro, Paso 4/2 Cómo desmontar Lenovo Z5 Pro, Paso 4/3

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 3 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Lenovo Z5 Pro, Paso 5/1 Cómo desmontar Lenovo Z5 Pro, Paso 5/2

Paso 5. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 10 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Lenovo Z5 Pro, Paso 6/1 Cómo desmontar Lenovo Z5 Pro, Paso 6/2 Cómo desmontar Lenovo Z5 Pro, Paso 6/3

Paso 6. Abrir la tapa

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️️ En la cubierta superior, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

⚠️ Es crucial al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.


Cómo desmontar Lenovo Z5 Pro, Paso 7/1 Cómo desmontar Lenovo Z5 Pro, Paso 7/2 Cómo desmontar Lenovo Z5 Pro, Paso 7/3 Cómo desmontar Lenovo Z5 Pro, Paso 7/4

Paso 7. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Retire la batería.

ℹ️️ El modelo Lenovo Z5 Pro tiene una batería JR40 con una capacidad de 3350 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Lenovo Z5 Pro, Paso 8/1 Cómo desmontar Lenovo Z5 Pro, Paso 8/2 Cómo desmontar Lenovo Z5 Pro, Paso 8/3

Paso 8. Desconecte el conector

Levante el conector del cable del módulo de pantalla.


Cómo desmontar Lenovo Z5 Pro, Paso 9/1 Cómo desmontar Lenovo Z5 Pro, Paso 9/2

Paso 9. Desenroscar un tornillo

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Lenovo Z5 Pro, Paso 10/1 Cómo desmontar Lenovo Z5 Pro, Paso 10/2 Cómo desmontar Lenovo Z5 Pro, Paso 10/3

Paso 10. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 tornillos.


Cómo desmontar Lenovo Z5 Pro, Paso 11/1 Cómo desmontar Lenovo Z5 Pro, Paso 11/2 Cómo desmontar Lenovo Z5 Pro, Paso 11/3

Paso 11. Retire el altavoz

Retire el conjunto de altavoz con antenas y motor de vibración.


Cómo desmontar Lenovo Z5 Pro, Paso 12/1 Cómo desmontar Lenovo Z5 Pro, Paso 12/2

Paso 12. Desconecte los conectores

Desconecte los conectores de dos cables coaxiales.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).


Cómo desmontar Lenovo Z5 Pro, Paso 13/1 Cómo desmontar Lenovo Z5 Pro, Paso 13/2 Cómo desmontar Lenovo Z5 Pro, Paso 13/3 Cómo desmontar Lenovo Z5 Pro, Paso 13/4

Paso 13. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar Lenovo Z5 Pro, Paso 14/1 Cómo desmontar Lenovo Z5 Pro, Paso 14/2

Paso 14. Retire el soporte

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo y retire el soporte.


Cómo desmontar Lenovo Z5 Pro, Paso 15/1 Cómo desmontar Lenovo Z5 Pro, Paso 15/2 Cómo desmontar Lenovo Z5 Pro, Paso 15/3

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Lenovo Z5 Pro, Paso 16/1 Cómo desmontar Lenovo Z5 Pro, Paso 16/2

Paso 16. Retire la placa base

Con cuidado, preferiblemente desde el borde, desconecte el conector y retire el cable entre placas que conecta la placa principal a la placa hija (también conocida como placa secundaria).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


Cómo desmontar Lenovo Z5 Pro, Paso 17/1 Cómo desmontar Lenovo Z5 Pro, Paso 17/2 Cómo desmontar Lenovo Z5 Pro, Paso 17/3 Cómo desmontar Lenovo Z5 Pro, Paso 17/4

Paso 17. Retire las cámaras

Desconecta los conectores, retira el conjunto de dos cámaras traseras. Además, retire dos cámaras frontales.

Instrucciones detalladas de desmontaje de Lenovo Z5 Pro en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 16 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Z5 Pro — lanzado para los mercados en diferentes países.
