Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Lenovo ZUK Z1 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Lenovo ZUK Z1, Paso 1/1 Cómo desmontar Lenovo ZUK Z1, Paso 1/2

Paso 1. Retire la bandeja

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo del orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Lenovo ZUK Z1, Paso 2/1 Cómo desmontar Lenovo ZUK Z1, Paso 2/2

Paso 2. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la tapa trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar Lenovo ZUK Z1, Paso 3/1 Cómo desmontar Lenovo ZUK Z1, Paso 3/2

Paso 3. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille seis tornillos en la parte superior.


Cómo desmontar Lenovo ZUK Z1, Paso 4/1 Cómo desmontar Lenovo ZUK Z1, Paso 4/2

Paso 4. Abrir la tapa

Retire la tapa con antenas. La tapa protege la placa de circuito impreso (PCB). Trate de levantar la tapa por los bordes y no empuje nada entre ellos para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar Lenovo ZUK Z1, Paso 5/1 Cómo desmontar Lenovo ZUK Z1, Paso 5/2 Cómo desmontar Lenovo ZUK Z1, Paso 5/3

Paso 5. Retirar la batería

Desconecte el conector de la PCB y retire la batería.

ℹ️️ El modelo Lenovo ZUK Z1 tiene una batería BL255 con una capacidad de 4100 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar Lenovo ZUK Z1, Paso 6/1 Cómo desmontar Lenovo ZUK Z1, Paso 6/2

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille siete tornillos en la parte inferior.


Cómo desmontar Lenovo ZUK Z1, Paso 7/1 Cómo desmontar Lenovo ZUK Z1, Paso 7/2

Paso 7. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar Lenovo ZUK Z1, Paso 8/1 Cómo desmontar Lenovo ZUK Z1, Paso 8/2

Paso 8. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille cuatro tornillos.


Cómo desmontar Lenovo ZUK Z1, Paso 9/1 Cómo desmontar Lenovo ZUK Z1, Paso 9/2

Paso 9. Quitar el marco de las cámaras

Haga palanca y retire el marco del medio.


Cómo desmontar Lenovo ZUK Z1, Paso 10/1 Cómo desmontar Lenovo ZUK Z1, Paso 10/2

Paso 10. Retire la cámara frontal

Desconecte el conector de la PCB y retire la cámara frontal (selfie).


Cómo desmontar Lenovo ZUK Z1, Paso 11/1 Cómo desmontar Lenovo ZUK Z1, Paso 11/2

Paso 11. Desconecte los conectores

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️ Ten cuidado. La mayoría de los conectores de cables se encuentran desde el interior.


Cómo desmontar Lenovo ZUK Z1, Paso 12/1 Cómo desmontar Lenovo ZUK Z1, Paso 12/2

Paso 12. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Lenovo ZUK Z1, Paso 13/1 Cómo desmontar Lenovo ZUK Z1, Paso 13/2

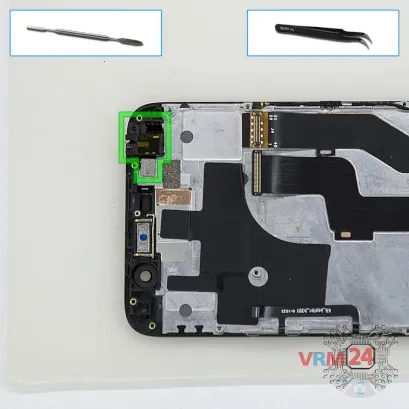

Paso 13. Retire la toma de auriculares

Levante la toma de auriculares y extráigala.


Cómo desmontar Lenovo ZUK Z1, Paso 14/1 Cómo desmontar Lenovo ZUK Z1, Paso 14/2 Cómo desmontar Lenovo ZUK Z1, Paso 14/3

Paso 14. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el puerto de carga, el motor de vibración, los cables.

Instrucciones detalladas de desmontaje de Lenovo ZUK Z1 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 10 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Lenovo ZUK Z1 lanzado para los mercados en diferentes países.
