Herramientas recomendadas

Destornillador Phillips #000

Herramientas de la palanca / Spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil LG G Pad 8.3'' V500 con la descripción de cada paso y el conjunto de herramientas requerido.

10504

Vistas

Gustos

—

Preguntas

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

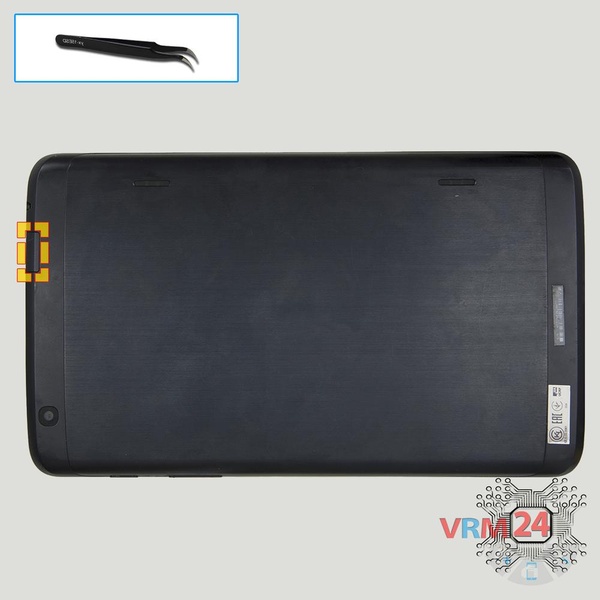

Abra la tapa trasera

Abra una pequeña trampilla en la tapa trasera.

Paso 2.

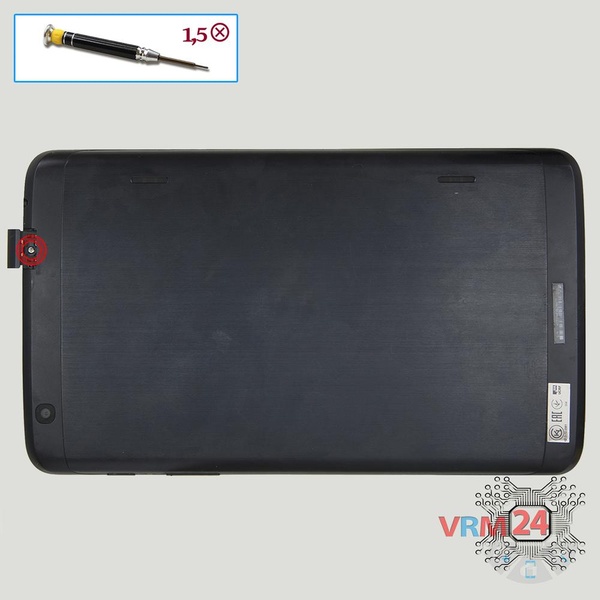

Desenroscar un tornillo

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno que sujeta la cubierta trasera.

Paso 3.

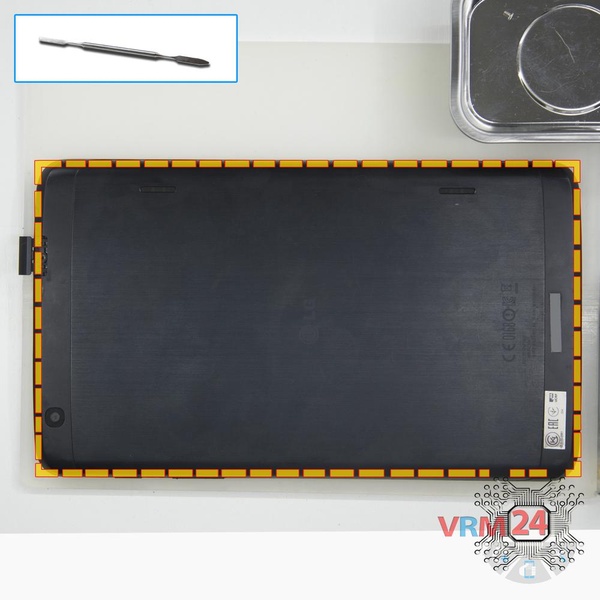

Abra la tapa trasera

Abra la cubierta trasera.

Paso 4.

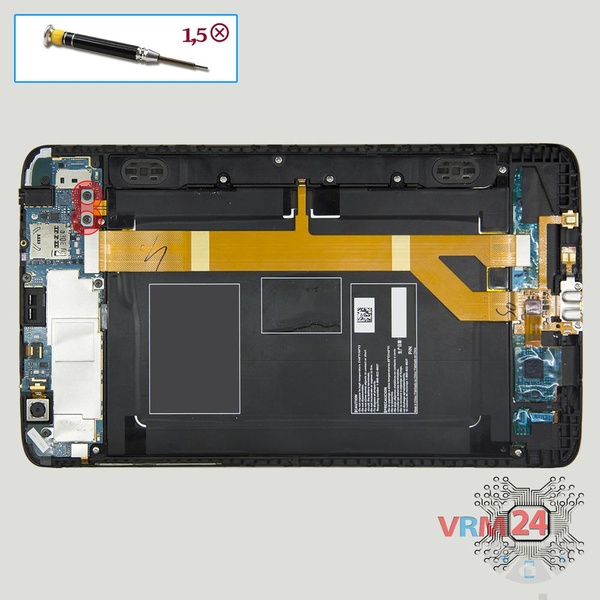

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos del conector de la batería.

Paso 5.

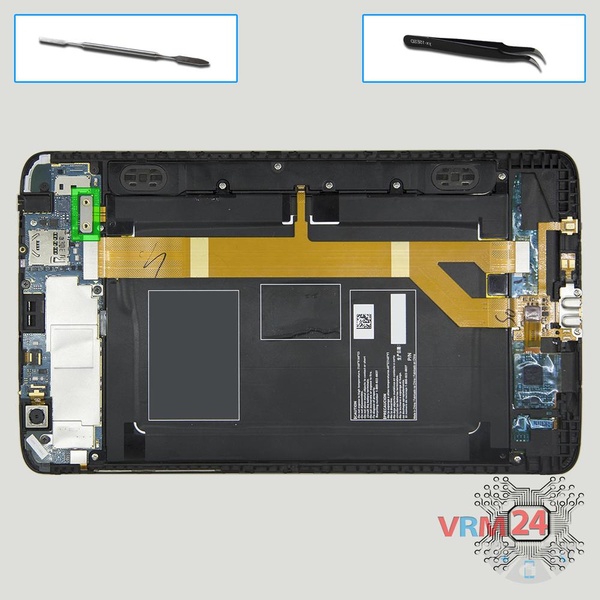

Desconecte el conector de la batería

Desconecte el conector de la batería.

⚠ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Paso 6.

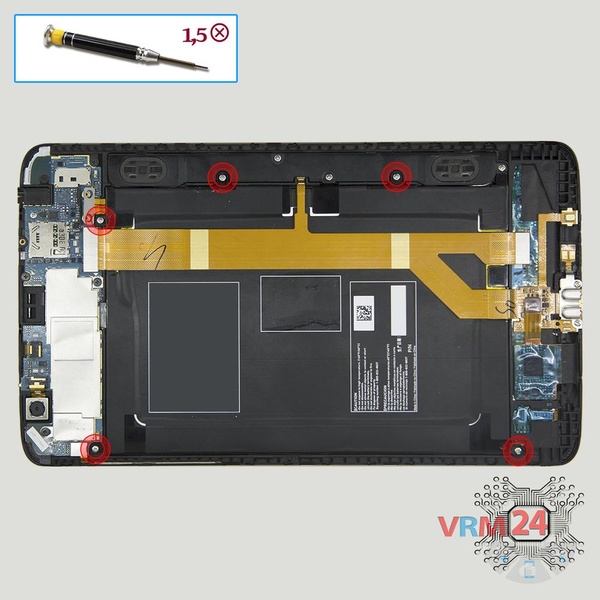

Desenrosque los tornillos

Con un destornillador (Phillips 1.5 mm PH000), desatornille 5 & nbsp; pernos en el marco del teléfono.

Paso 7.

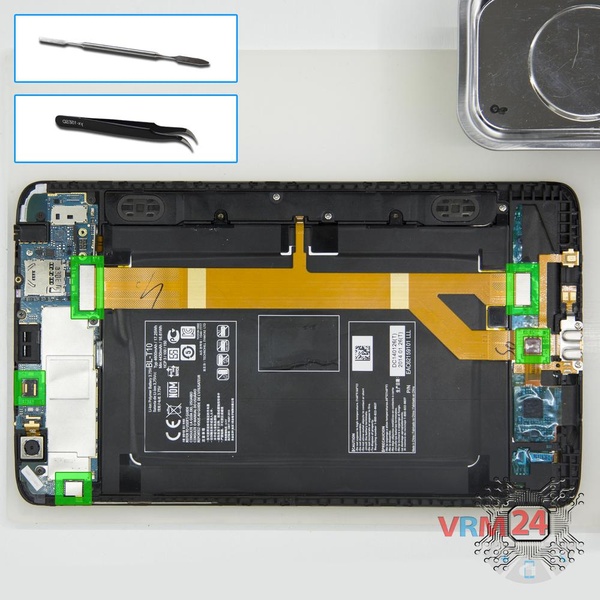

Desconecte los conectores

Desconecte los conectores de la PCB.

Paso 8.

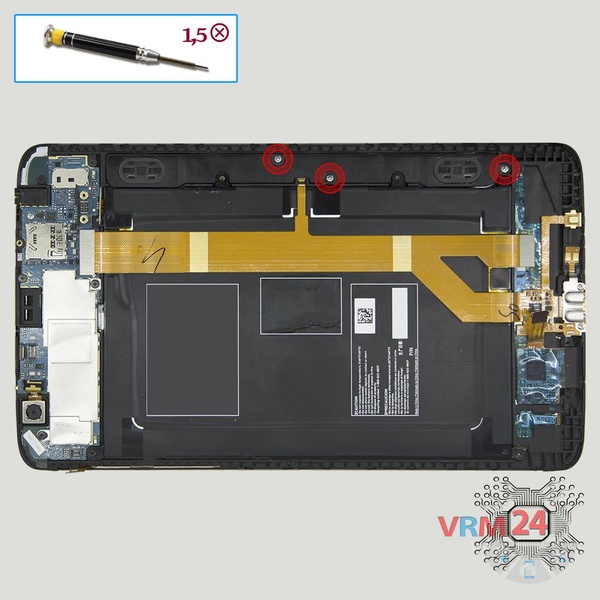

Desenrosque los tornillos

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 3 pernos que sujetan el conjunto del zumbador (altavoz).

Paso 9.

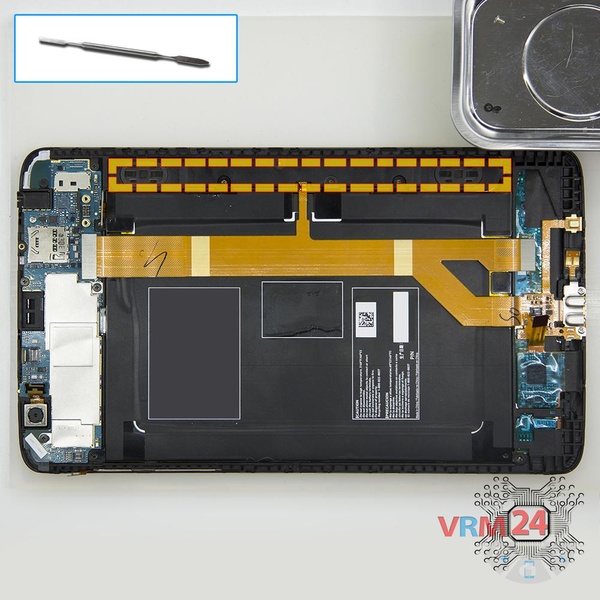

Retire el altavoz

Haga palanca y retire la barra de montaje de zumbadores (altavoces).

Paso 10.

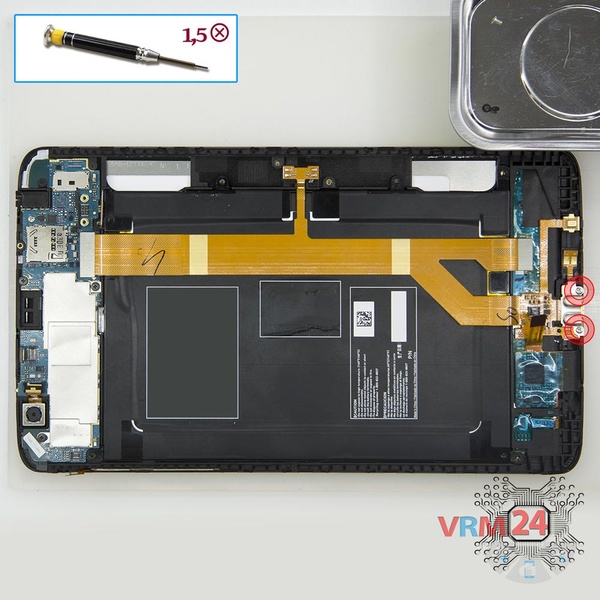

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 2 pernos que sujetan el puerto de carga.

Paso 11.

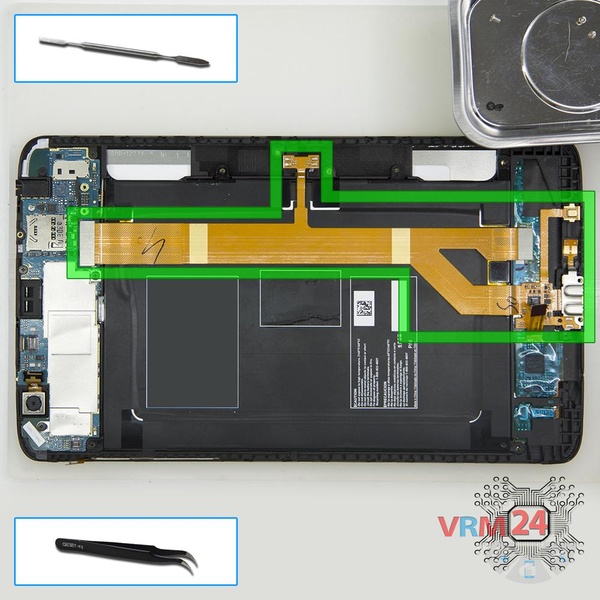

Retirar el cable de interconexión

Desconecte los conectores y retire el cable entre placas.

Paso 12.

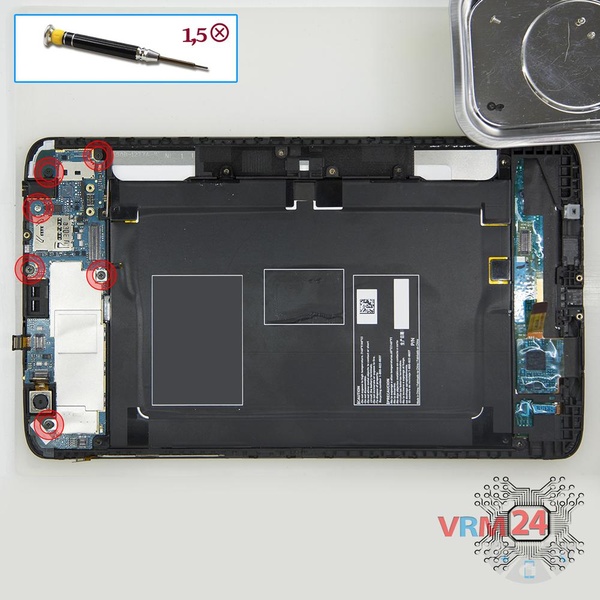

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 & nbsp; pernos en la PCB.

Paso 13.

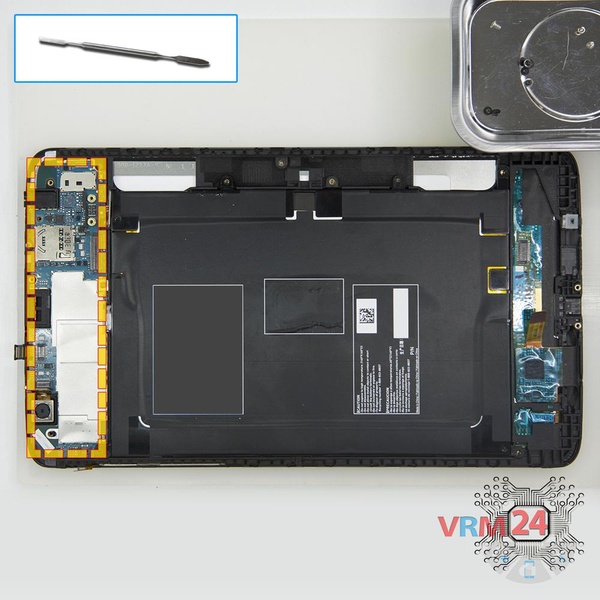

Retire la placa base

Retire la PCB.

Paso 14.

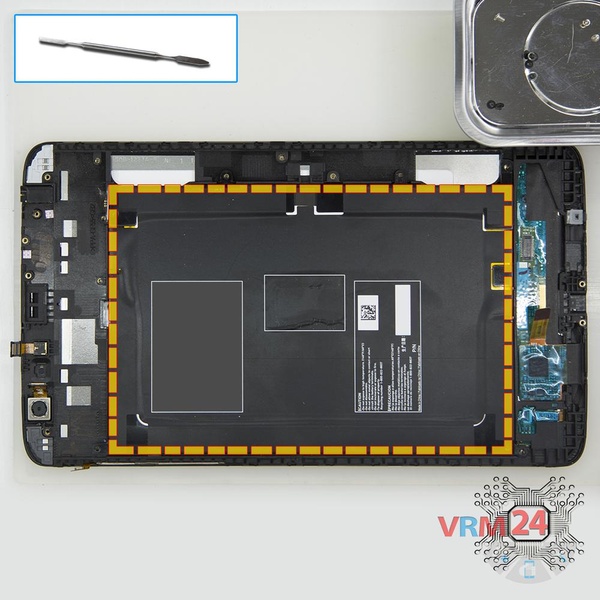

Retirar la batería

Haga palanca y retire la batería.

Paso 15.

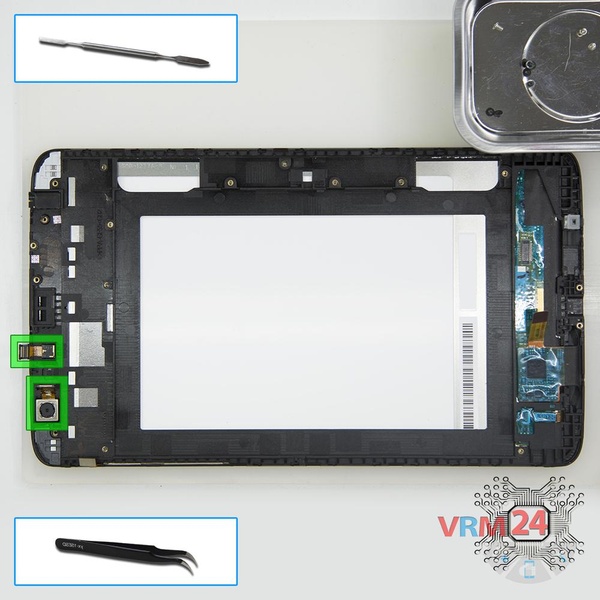

Retire las cámaras

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

El desmontaje y la reparación tienen una dificultad easy y requieren aproximadamente 12 minutos. Nuestro manual es válido para todos los modelos LG G Pad 8.3'' V500 or ЛГ Г Пад comercializados en distintos países.
