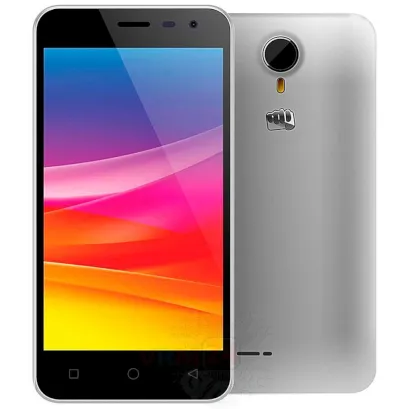

Micromax Canvas Pace Q415

Dificultad de desmontaje:
Fácil

Duración:
6 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Micromax Canvas Pace Q415 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Micromax Canvas Pace Q415, Paso 2/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 2/2

Paso 2.

Levante y retire la batería.

Cómo desmontar Micromax Canvas Pace Q415, Paso 3/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 9 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Micromax Canvas Pace Q415, Paso 4/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 4/2

Paso 4.

Haga palanca y retire el marco central y las teclas de los botones de encendido.

Cómo desmontar Micromax Canvas Pace Q415, Paso 5/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 5/2

Paso 5.

Haga palanca y retire el zumbador (altavoz).

Cómo desmontar Micromax Canvas Pace Q415, Paso 6/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 6/2

Cómo desmontar Micromax Canvas Pace Q415, Paso 6/3

Cómo desmontar Micromax Canvas Pace Q415, Paso 6/4

Paso 6.

Desconecte los conectores de la PCB principal, levante el motor de vibración y el micrófono y retire la placa inferior con el cable entre placas. Retire también el & nbsp; cable coaxial.

⚠️ ¡Advertencia!

El cable entre placas se ubica debajo de la capa (pegatina). Es mejor retirar la capa protectora previamente. & Nbsp;

Cómo desmontar Micromax Canvas Pace Q415, Paso 7/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 7/2

Paso 7.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Micromax Canvas Pace Q415, Paso 8/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 8/2

Paso 8.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Micromax Canvas Pace Q415, Paso 9/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 9/2

Cómo desmontar Micromax Canvas Pace Q415, Paso 9/3

Paso 9.

Desconecte los conectores de la PCB.

Cómo desmontar Micromax Canvas Pace Q415, Paso 10/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 10/2

Paso 10.

Retire la PCB.

Cómo desmontar Micromax Canvas Pace Q415, Paso 11/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 11/2

Paso 11.

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar Micromax Canvas Pace Q415, Paso 12/1

Cómo desmontar Micromax Canvas Pace Q415, Paso 12/2

Cómo desmontar Micromax Canvas Pace Q415, Paso 12/3

Paso 12.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Micromax Canvas Pace Q415 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Micromax #Micromax Canvas Pace Q415

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Micromax Canvas Pace Q415 — lanzado para los mercados en diferentes países.
