Dificultad de desmontaje:
Fácil
Duración:
10 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Motorola Moto G (1st gen) XT1032 (Motorola Moto G (1st generation) XT1032) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 1/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 1/2

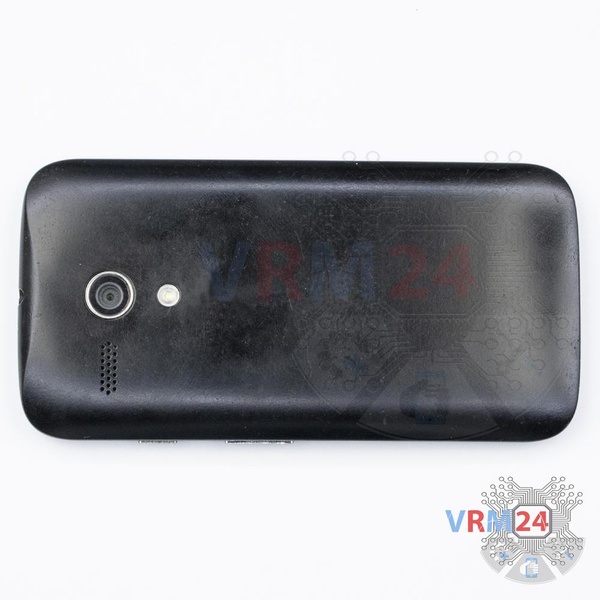

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 2/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 2/2 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 2/3

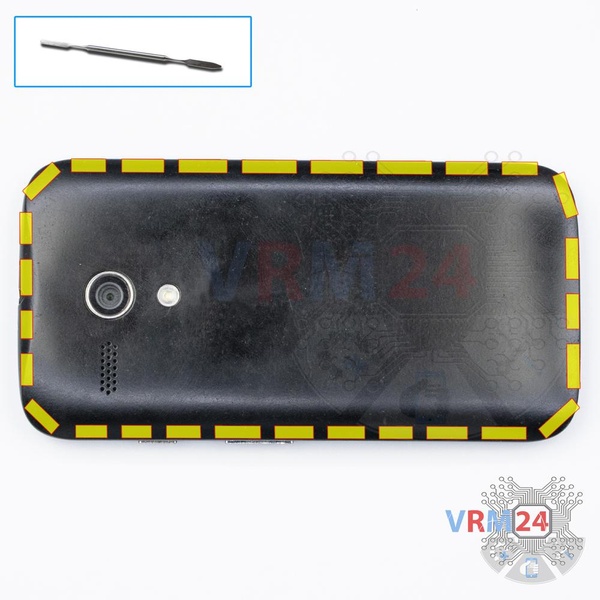

Paso 2. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 3/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 3/2 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 3/3

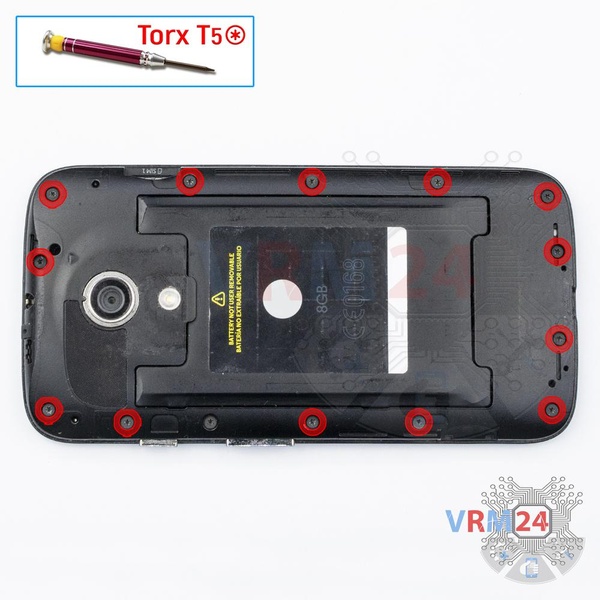

Paso 3. Desenrosque los tornillos

Con un destornillador (Torx T5), desatornille los 14 tornillos.


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 4/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 4/2 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 4/3 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 4/4

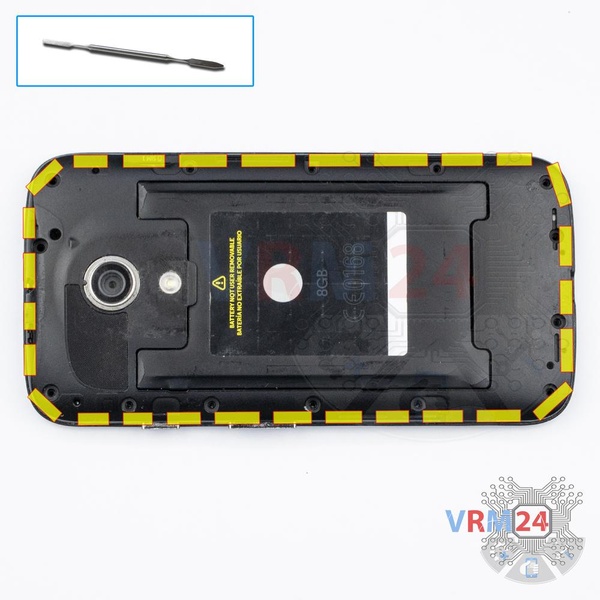

Paso 4. Abrir la tapa central

Retire la tapa con un conector para auriculares, altavoz, antenas que protegen la placa de circuito impreso (PCB). Trate de levantar la cubierta por los bordes y no empuje nada entre ellos para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 5/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 5/2 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 5/3 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 5/4

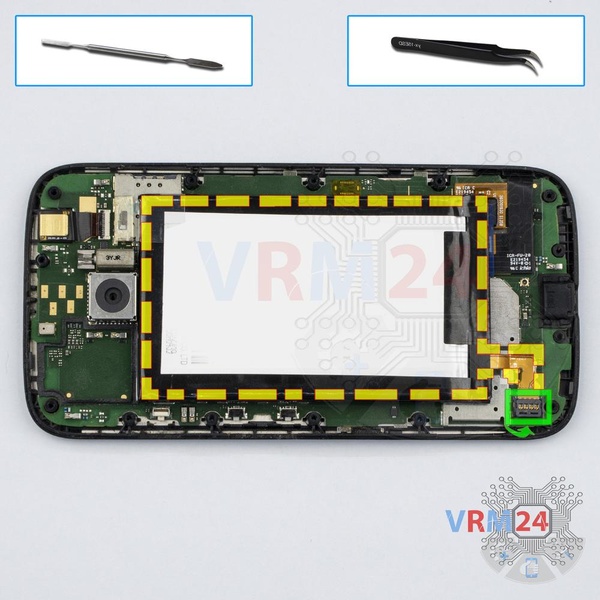

Paso 5. Retirar la batería

Levante el conector y retire la batería.

ℹ️️ El modelo Motorola Moto G (1ra generación) XT1032 tiene una batería ED30 con capacidad de 2100 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 6/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 6/2 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 6/3

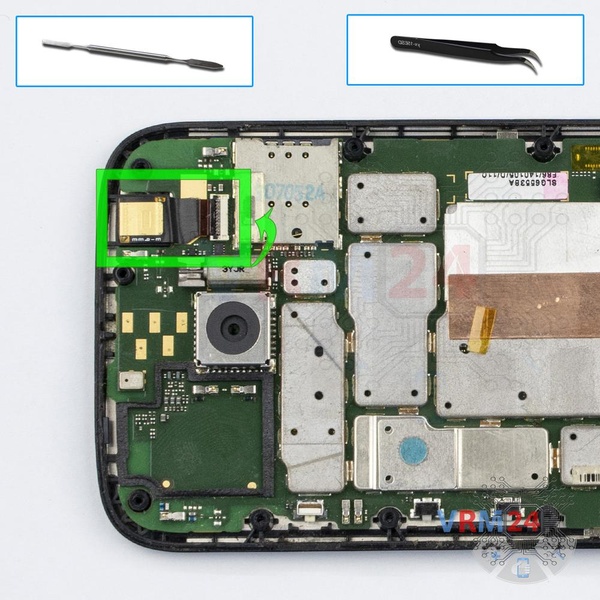

Paso 6. Retire la cámara frontal

Levante el conector y retire la cámara frontal (selfie).


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 7/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 7/2 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 7/3

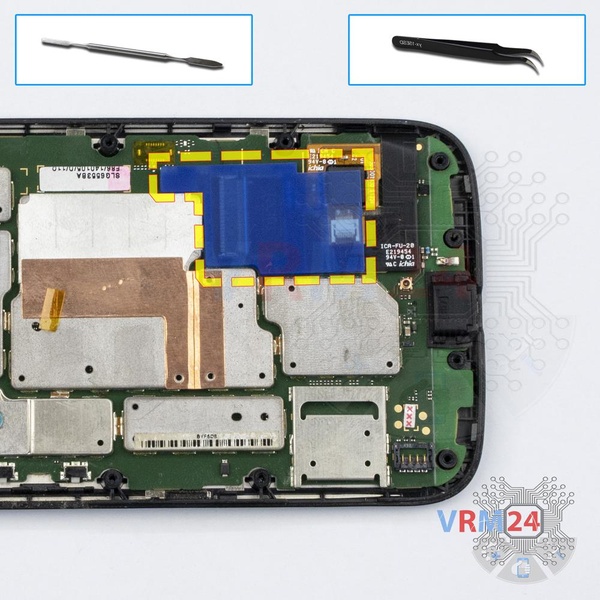

Paso 7. Abrir la tapa

Retire la cubierta que asegura el cable del módulo de pantalla.


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 8/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 8/2 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 8/3 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 8/4 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 8/5

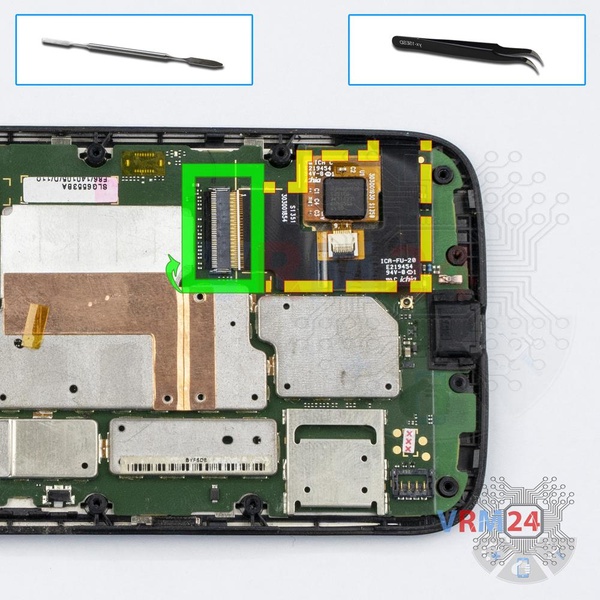

Paso 8. Desconecte el conector

Levante el conector y doble el cable plano de la pantalla / pantalla táctil en la dirección opuesta. & nbsp;


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 9/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 9/2 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 9/3 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 9/4

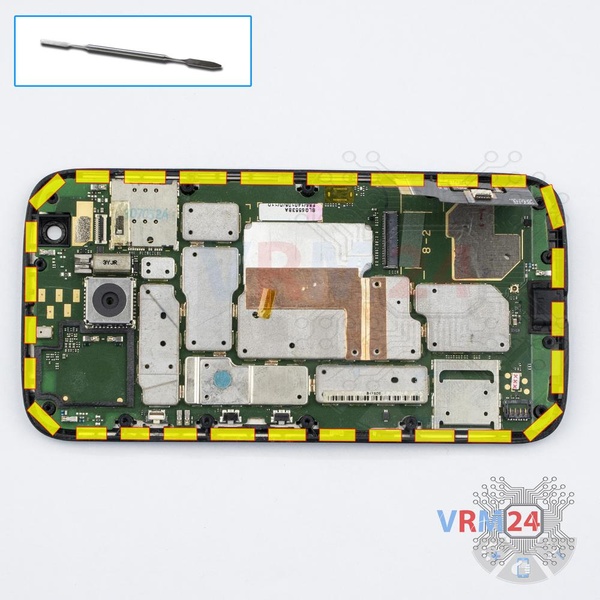

Paso 9. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 10/1 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 10/2 Cómo desmontar Motorola Moto G (1st gen) XT1032, Paso 10/3

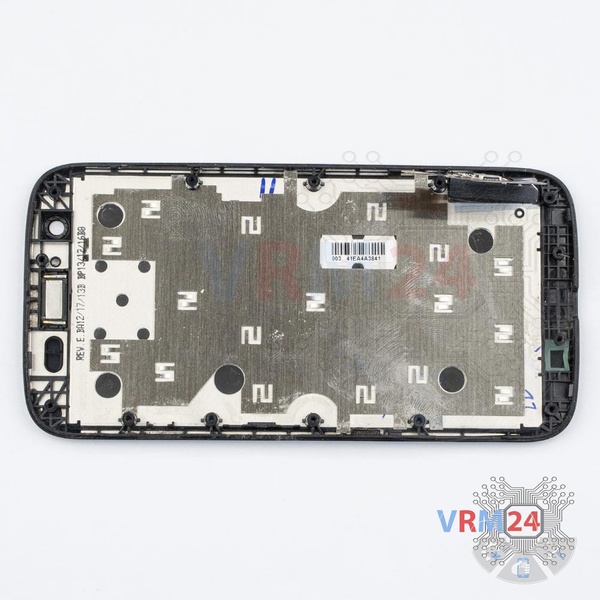

Paso 10. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedó: el altavoz auricular.

Instrucciones detalladas de desmontaje de Motorola Moto G (1st gen) XT1032 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Motorola Moto G (1st gen) XT1032 — Motorola Moto G (1st generation) XT1032 lanzado para los mercados en diferentes países.
