Dificultad de desmontaje:
Mediano

Herramientas recomendadas

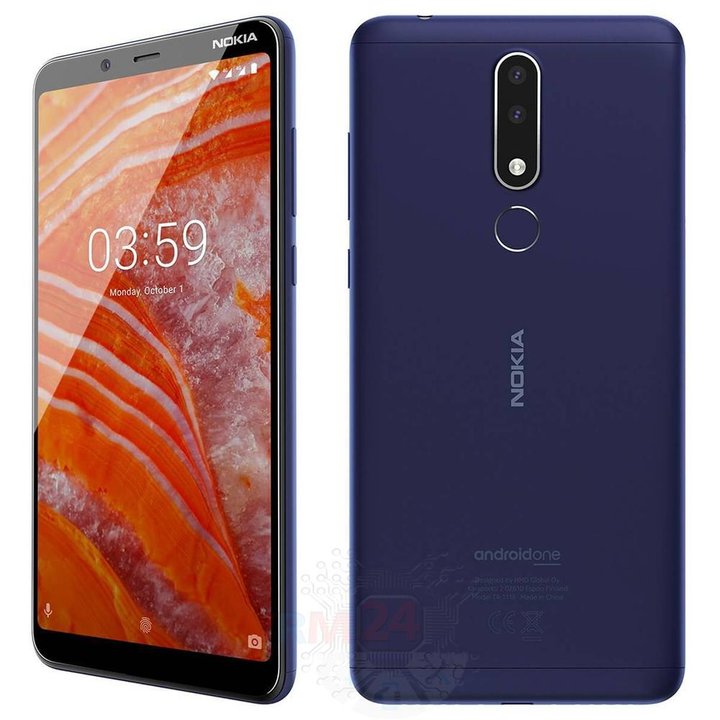

Desmontaje/Reparar del dispositivo móvil Nokia 3.1 Plus TA-1104 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 1/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 1/2

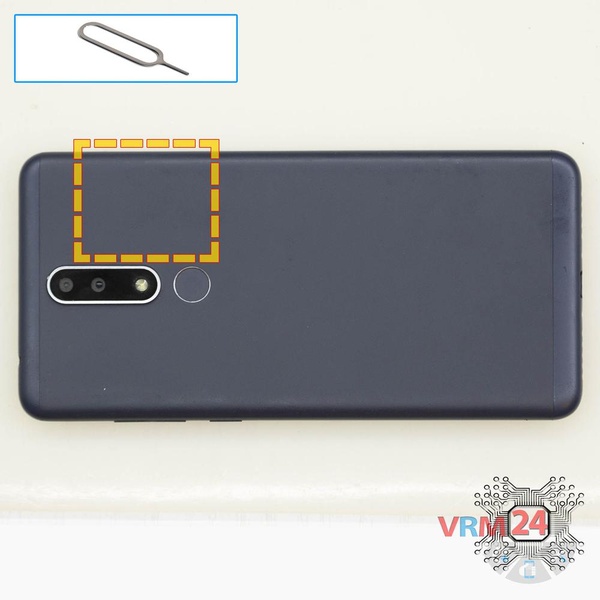

Paso 1. Retirar las bandejas

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el final en el orificio hasta que la bandeja se expulse y luego tire de la bandeja hacia afuera. Debe hacerlo para cada una de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 2/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 2/2

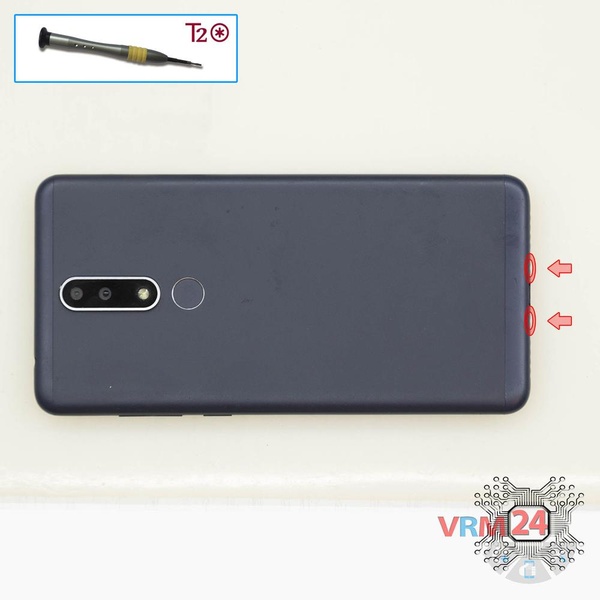

Paso 2. Desenrosque los tornillos

Usando un destornillador (Star Shape Pentalobe de 0,8 mm), desatornille los dos tornillos en el extremo del teléfono.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 3/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 3/2

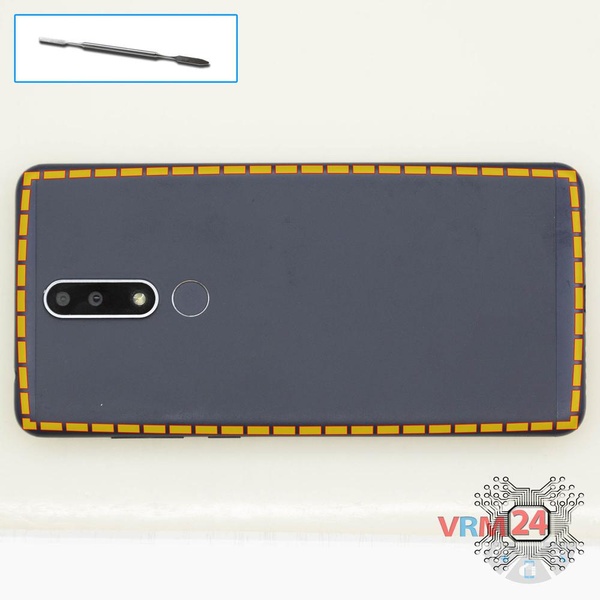

Paso 3. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️️ Preste atención al cable del sensor de huellas digitales ubicado en el interior. Es mejor despegar el cuerpo del sensor de huellas dactilares de la tapa trasera en este punto.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 4/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 4/2

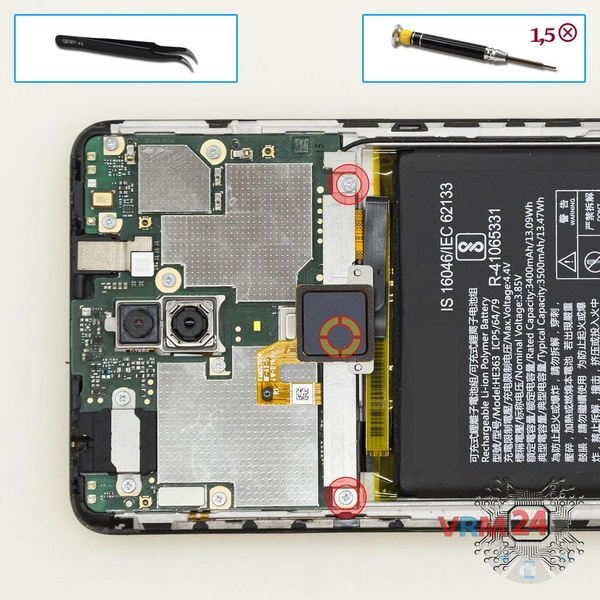

Paso 4. Retire el soporte

Antes, tenemos un tornillo debajo del cuerpo del sensor de huellas dactilares, por lo que si el sensor de huellas dactilares está pegado al soporte, primero tenemos que despegarlo.

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los tres tornillos y retire los soportes que sujetan los conectores.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 5/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 5/2 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 5/3

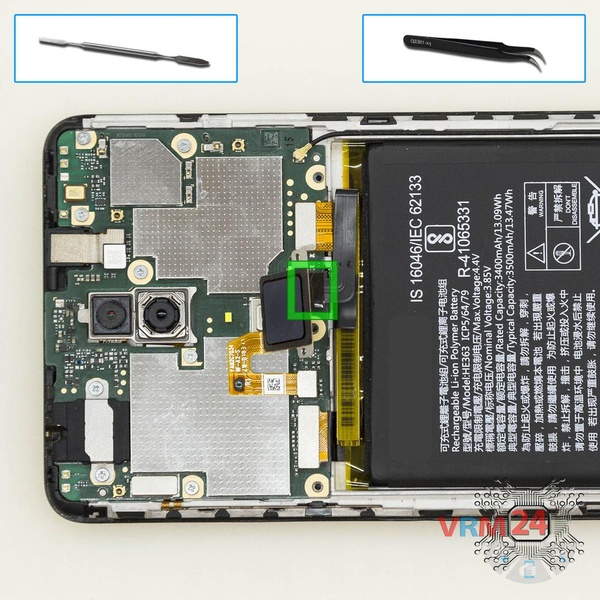

Paso 5. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Nokia 3.1 Plus TA-1104 cuenta con una batería HE363 de 3500 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 6/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 6/2 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 6/3

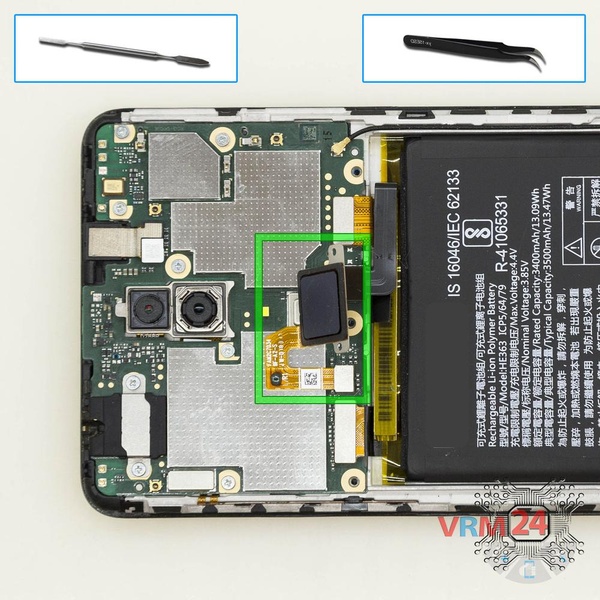

Paso 6. Retirar el sensor de huellas dactilares

Haz palanca en el conector y retira el sensor de huellas dactilares.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 7/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 7/2 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 7/3

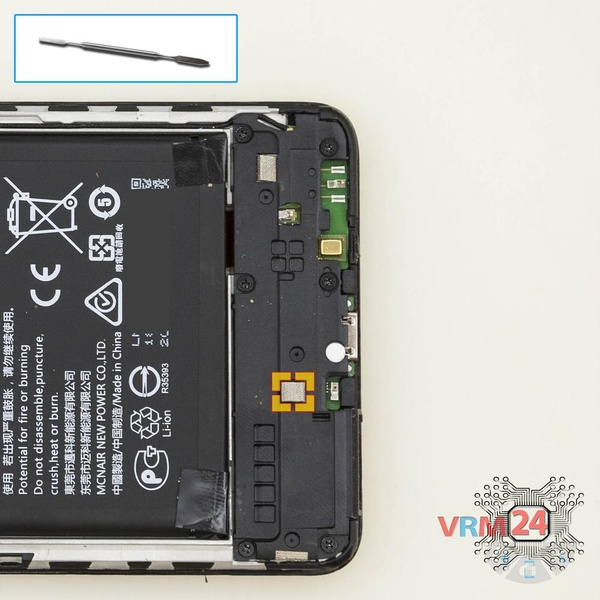

Paso 7. Desenrosque los tornillos

Despegue la tapa que oculta el tornillo. Después, utilizando un destornillador (Phillips 1,5 mm PH000), desenrosque los siete tornillos.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 8/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 8/2

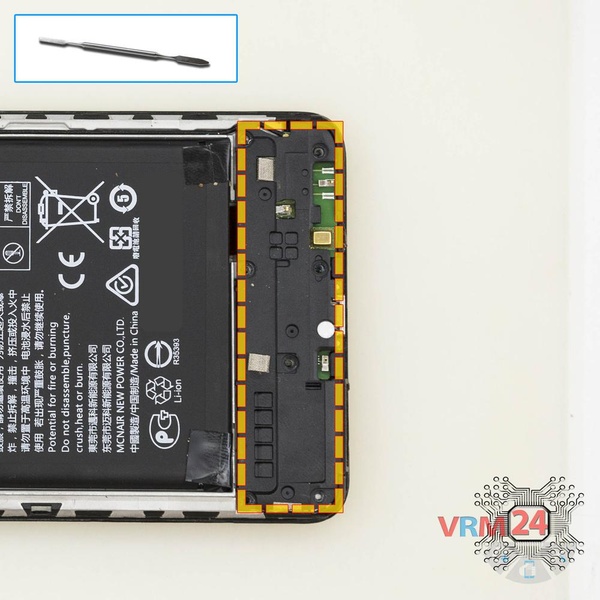

Paso 8. Retire el altavoz

Haz palanca sobre el borde y retira el ensamblaje del altavoz.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 9/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 9/2

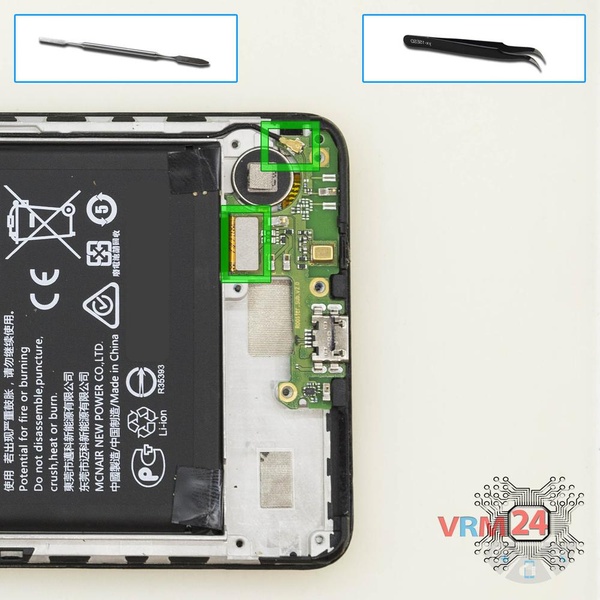

Paso 9. Desconecte los conectores

Desconecte el conector del cable coaxial, conector del cable entre placas.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 10/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 10/2

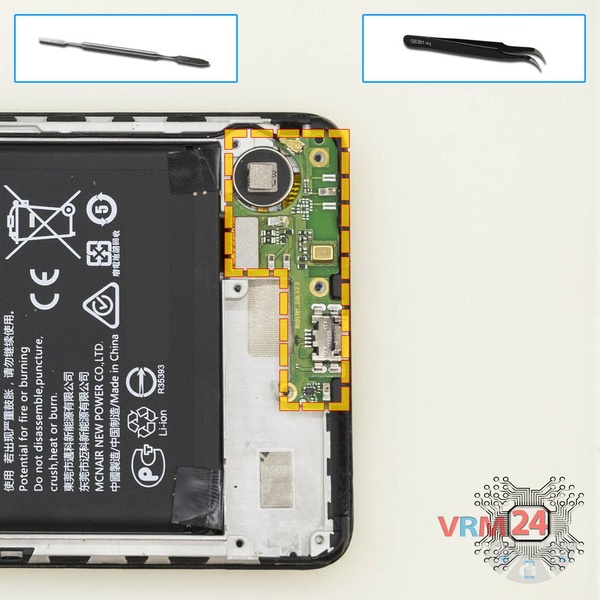

Paso 10. Retire la placa secundaria

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 11/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 11/2

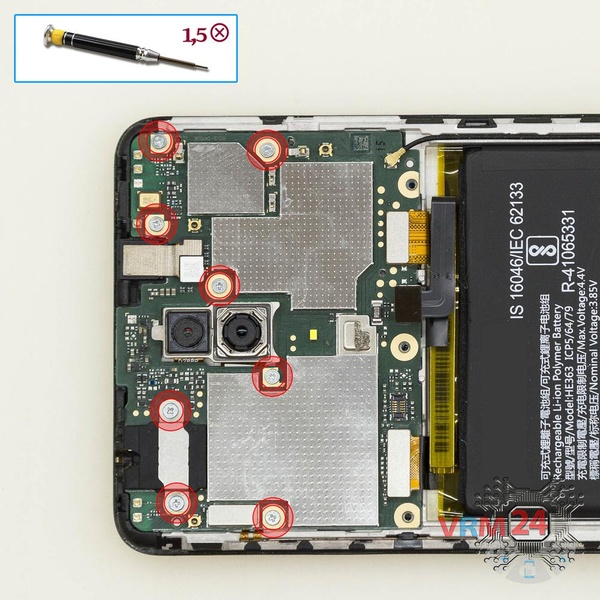

Paso 11. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los ocho tornillos.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 12/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 12/2

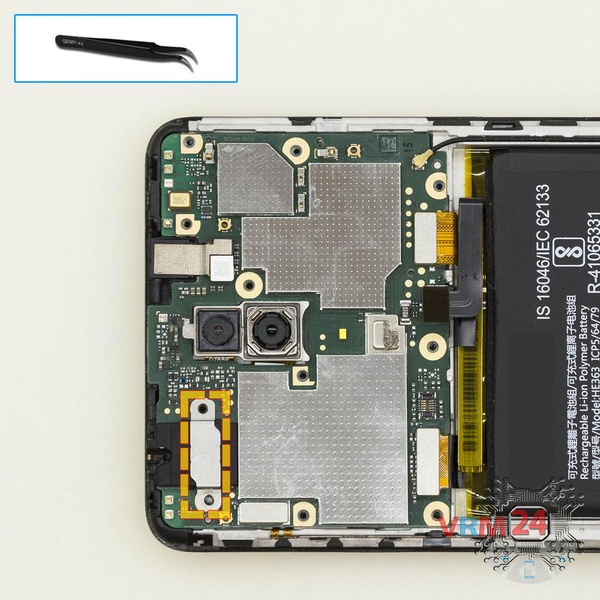

Paso 12. Retire el soporte

Retire con cuidado el soporte que sujeta la toma de auriculares.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 13/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 13/2

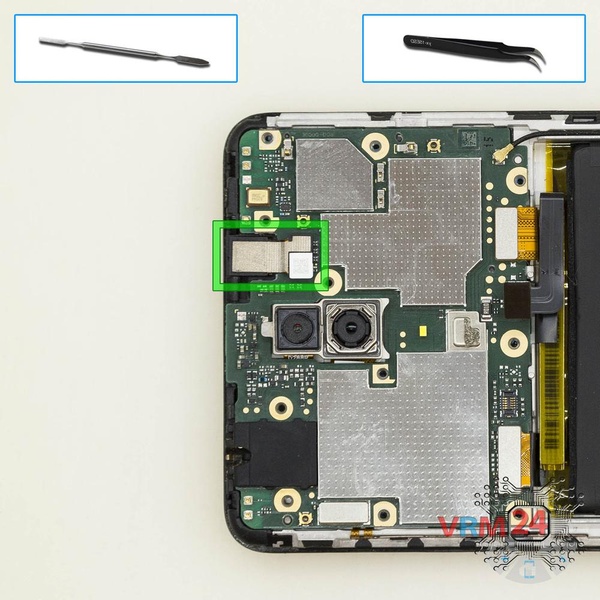

Paso 13. Retire la cámara frontal

Desconecte el conector de la placa base y extraiga la cámara frontal (selfie).


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 14/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 14/2 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 14/3

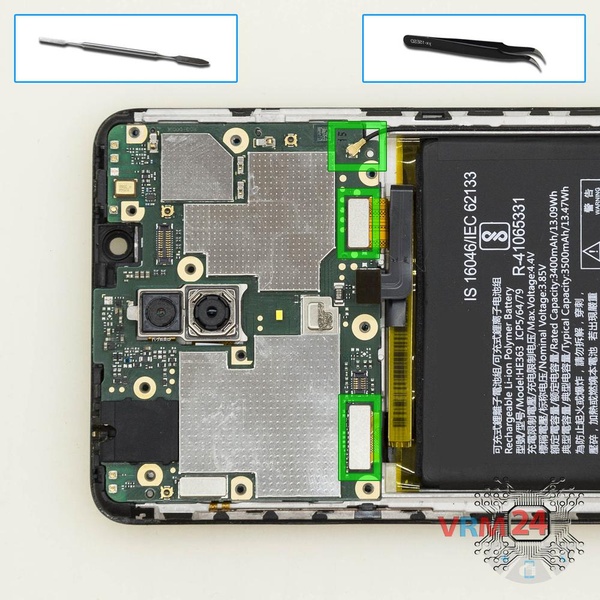

Paso 14. Desconecte los conectores

Haz palanca en el conector del cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 15/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 15/2

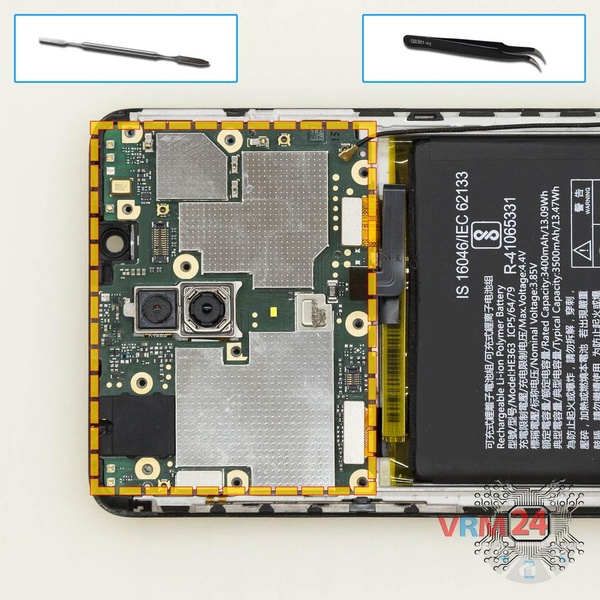

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 16/1 Cómo desmontar Nokia 3.1 Plus TA-1104, Paso 16/2

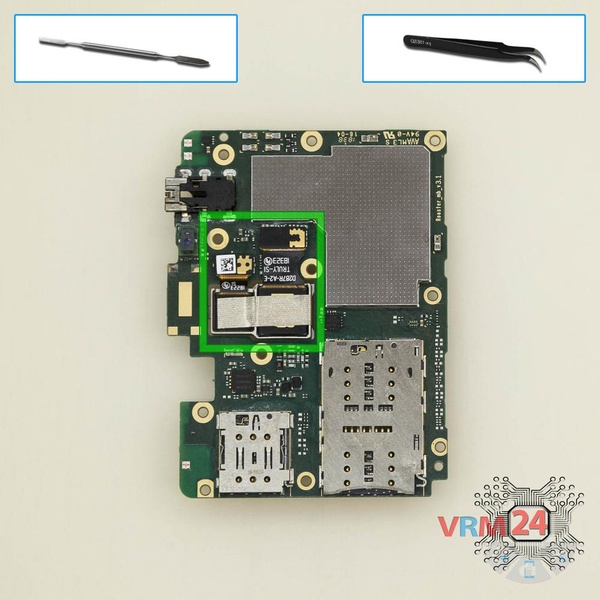

Paso 16. Retire las cámaras

Desconecte los conectores de la placa base y retire el conjunto de las dos cámaras traseras.

Instrucciones detalladas de desmontaje de Nokia 3.1 Plus TA-1104 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 10 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Nokia 3.1 Plus TA-1104 lanzado para los mercados en diferentes países.
