Dificultad de desmontaje:
Duro

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Nokia 5 (2017) TA-1053 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 1/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 1/2

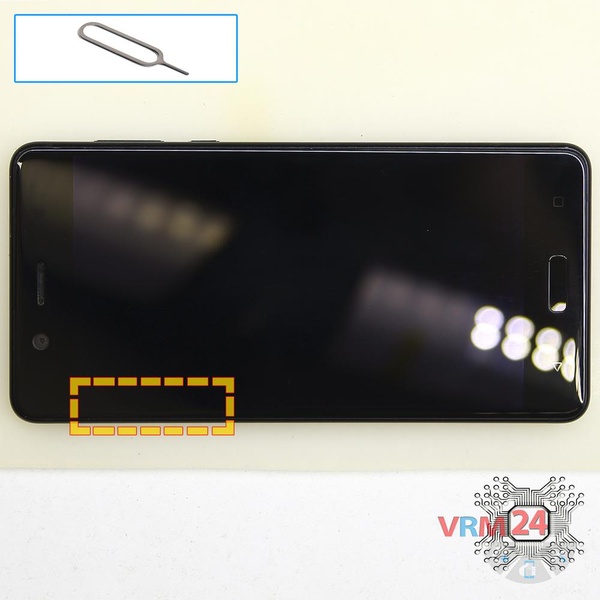

Paso 1. Retirar las bandejas

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el final en el orificio hasta que la bandeja se expulse y luego tire de la bandeja hacia afuera. Debe hacerlo para cada una de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 2/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 2/2

Paso 2. Abrir el módulo de pantalla

⚠️️ ¡Presta atención! El desmontaje tiene una dificultad máxima de 3 porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos que se comunique con un centro de servicio especializado.

Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

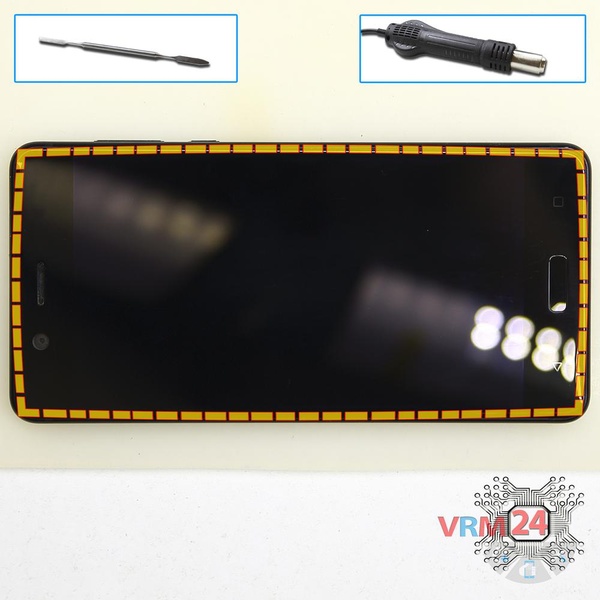

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video completo y en detalle, al final de las instrucciones.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 3/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 3/2

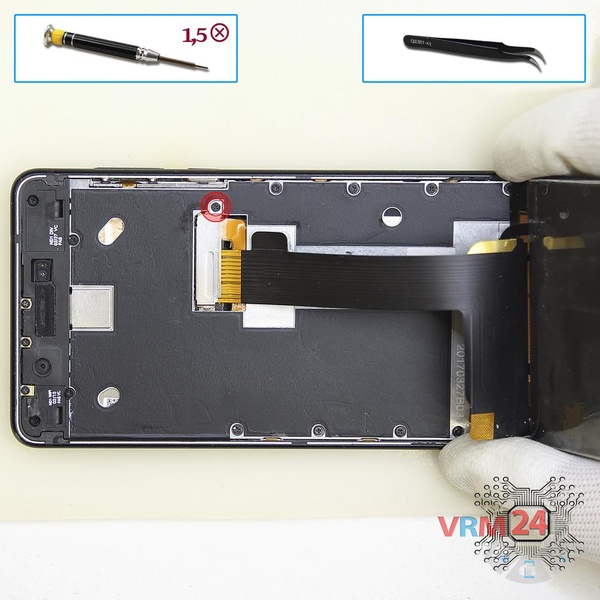

Paso 3. Retire el soporte

Con un destornillador (Phillips PH000 de 1,5 mm), desatornille un tornillo y retire el soporte que sujeta la batería y los conectores de la pantalla.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 4/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 4/2 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 4/3

Paso 4. Desconecte el conector de la batería

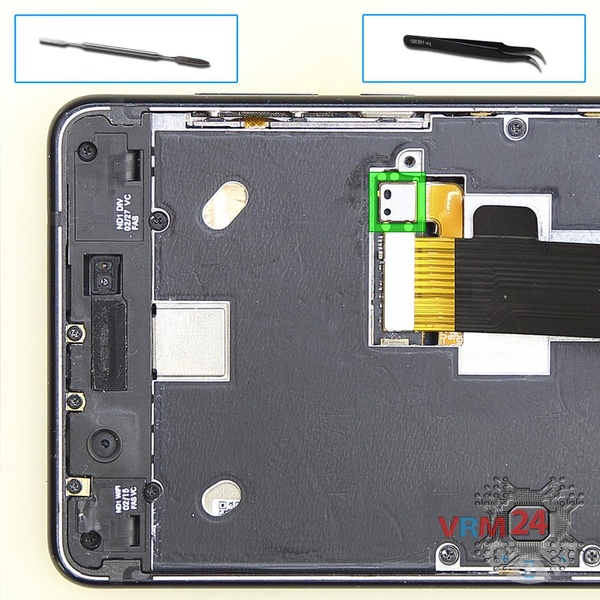

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Nokia 5 (2017) TA-1053 cuenta con una batería HE321 de 2900 mAh de capacidad (aka batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 5/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 5/2 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 5/3

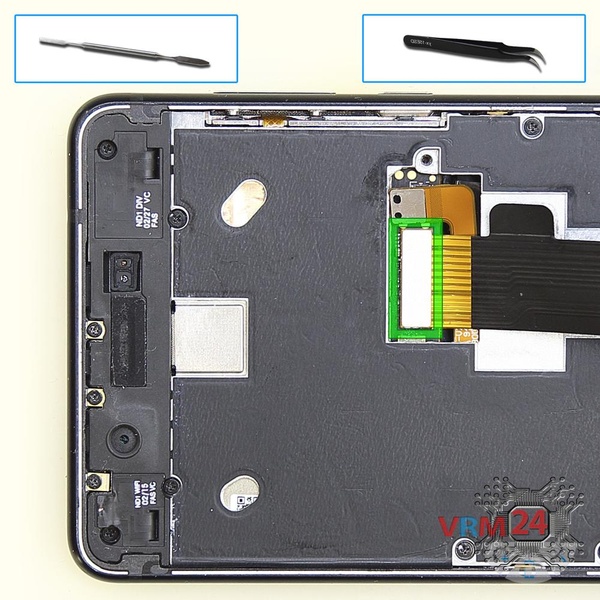

Paso 5. Desconecte el conector

Desconecte el conector del módulo de pantalla y retire la pantalla.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 6/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 6/2

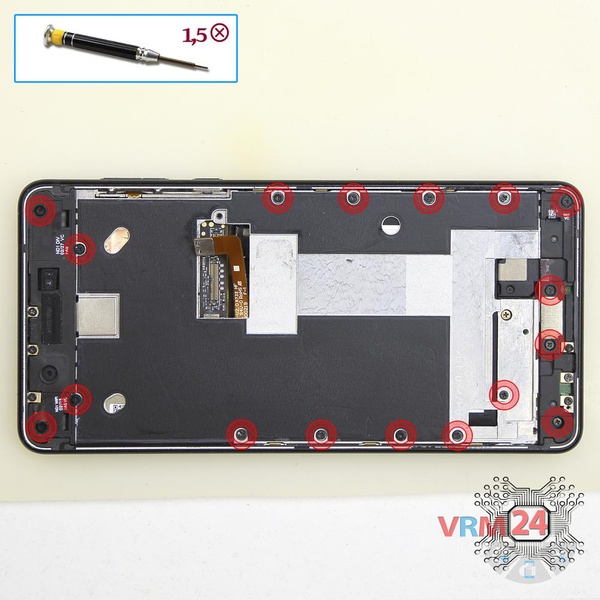

Paso 6. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 17 tornillos.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 7/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 7/2

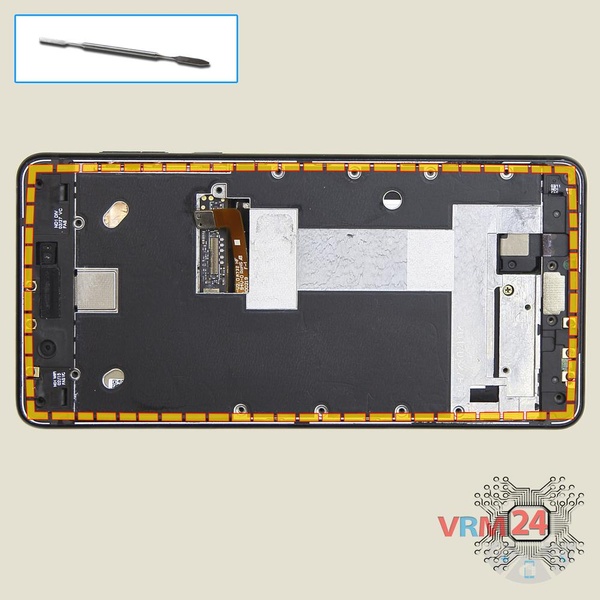

Paso 7. Abrir la tapa central

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con un altavoz auricular, batería y almohadillas y pistas de antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 8/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 8/2

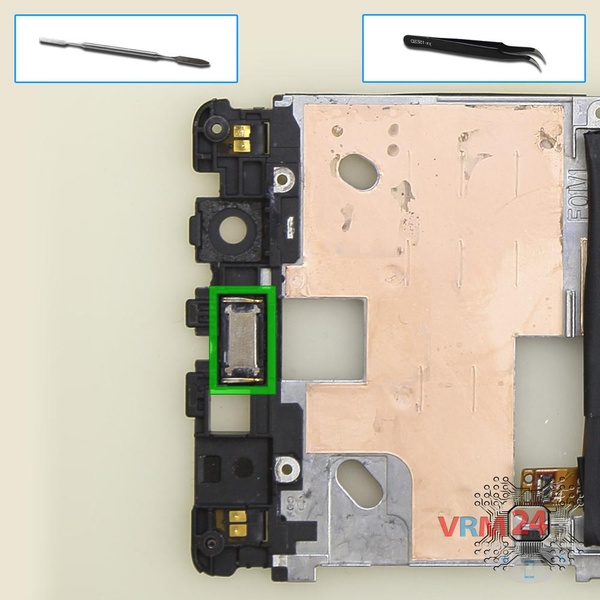

Paso 8. Retire el altavoz del auricular

Haz palanca en la parte inferior y retira el altavoz del auricular.

⚠️️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.

⚠️️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 9/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 9/2

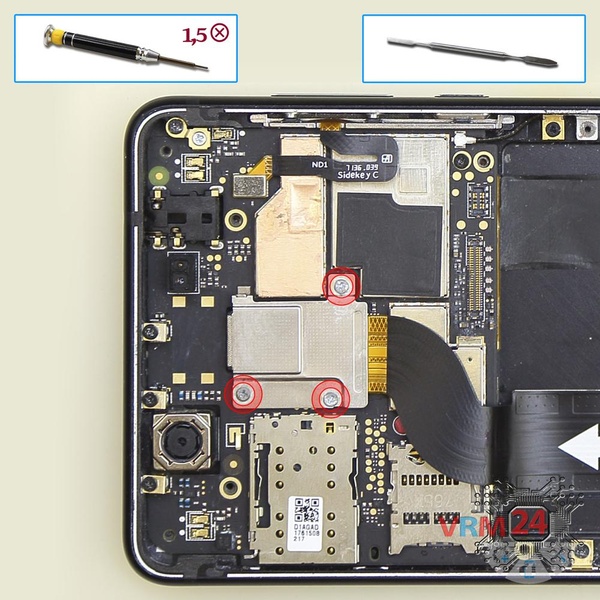

Paso 9. Desenrosque los tornillos

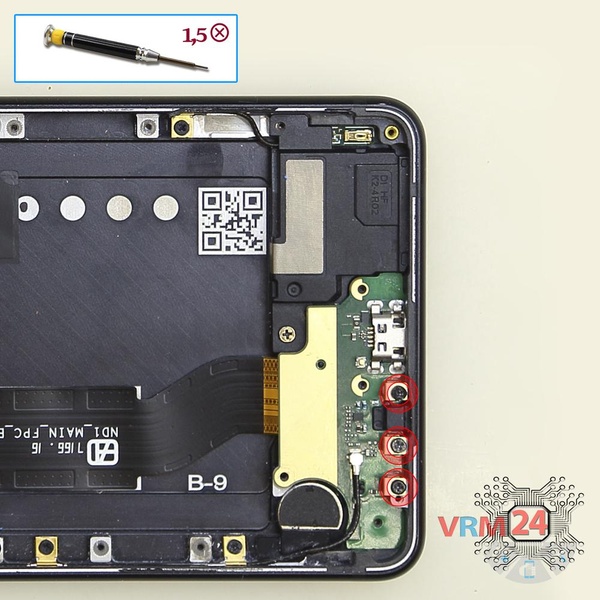

Con un destornillador (Phillips 1,5 mm PH000), desatornille los tres tornillos que sujetan la subplaca.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 10/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 10/2

Paso 10. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los tres tornillos y retire el soporte que sujeta los conectores.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 11/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 11/2 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 11/3 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 11/4

Paso 11. Desconecte los conectores

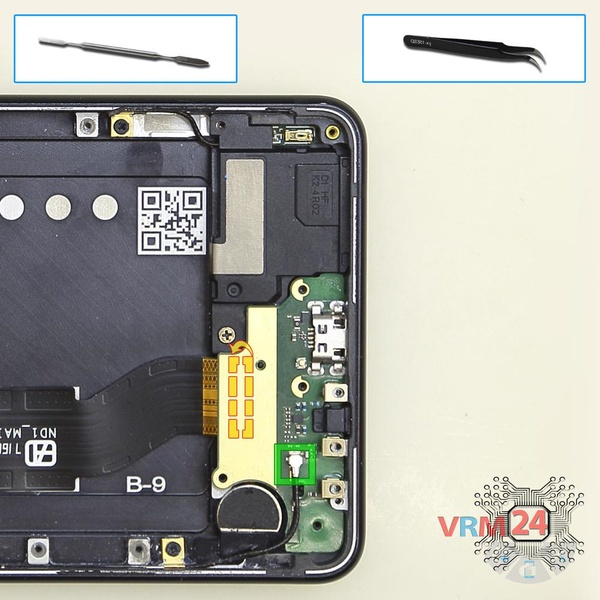

Desconecte el conector del cable coaxial y el conector del cable entre placas.

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, un motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

⚠️️ El cable entre placas se encuentra en el interior, por lo que debe separar la subplaca con cuidado.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 12/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 12/2 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 12/3

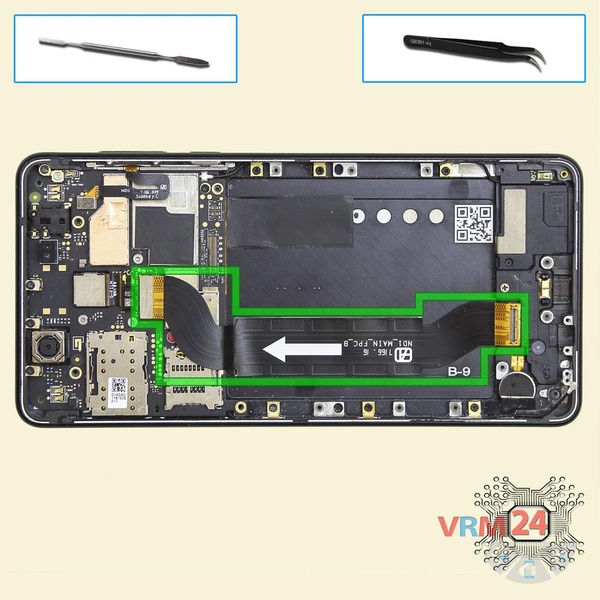

Paso 12. Retirar el cable de interconexión

Despegue el cable entre placas.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 13/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 13/2

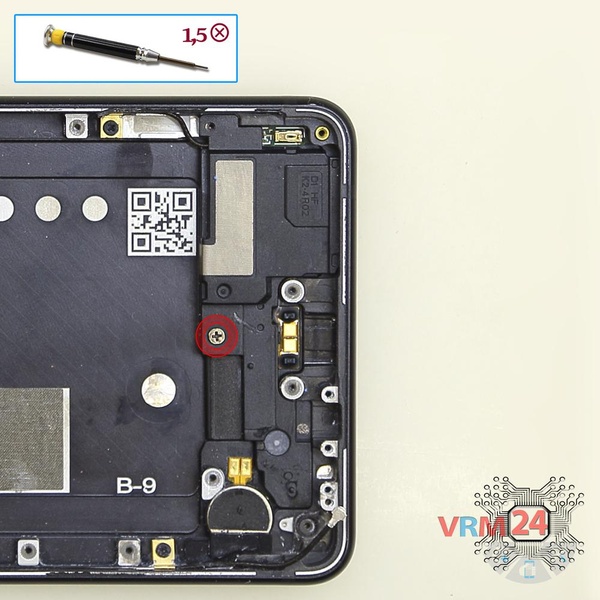

Paso 13. Desenroscar un tornillo

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque un tornillo que sujeta el altavoz.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 14/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 14/2

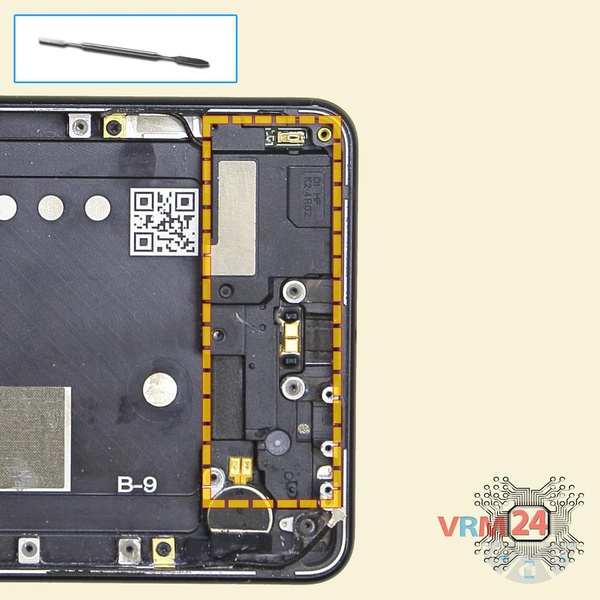

Paso 14. Retire el altavoz

Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 15/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 15/2

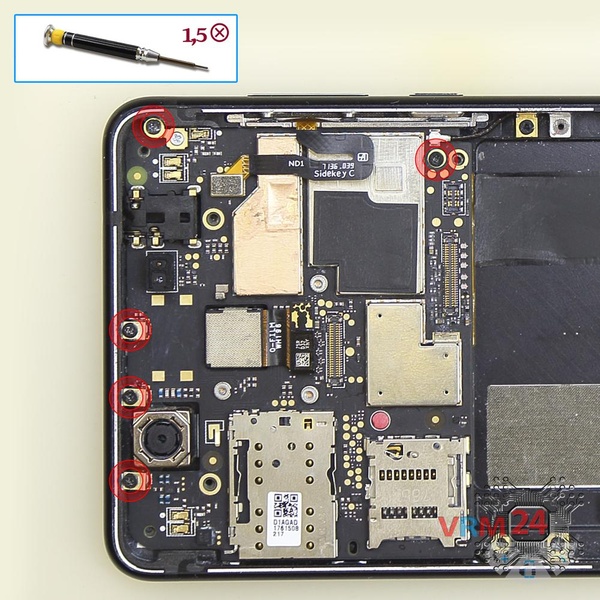

Paso 15. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille los cinco tornillos que sujetan la placa base.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 16/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 16/2

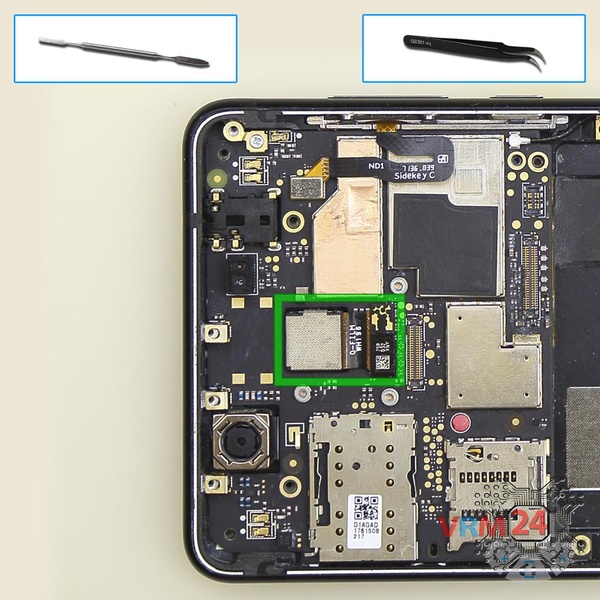

Paso 16. Retire la cámara trasera

Desconecte el conector de la placa base y extraiga la cámara trasera.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 17/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 17/2 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 17/3

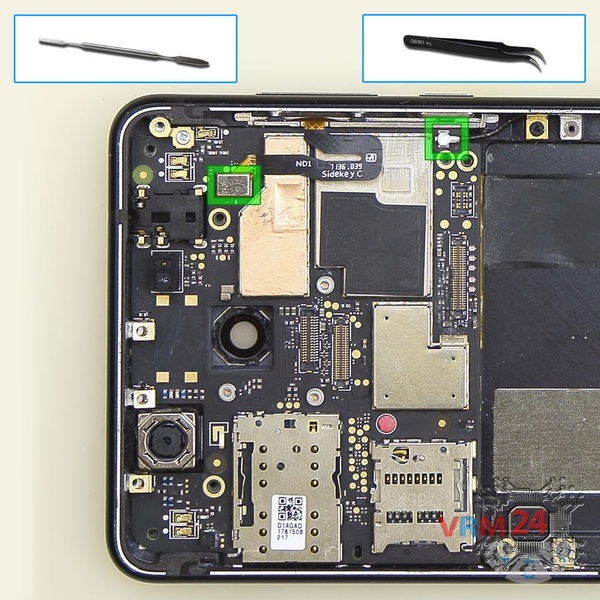

Paso 17. Desconecte los conectores

Levantar el conector del cable de los botones laterales, cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 18/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 18/2 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 18/3

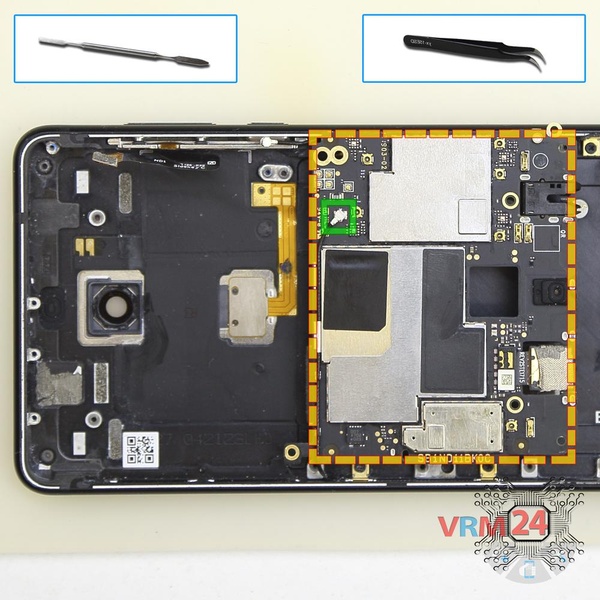

Paso 18. Dar la vuelta a la placa

Dale la vuelta a la placa base, desconecta el conector del cable coaxial del interior y retira la placa base.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 19/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 19/2

Paso 19. Retire la linterna LED

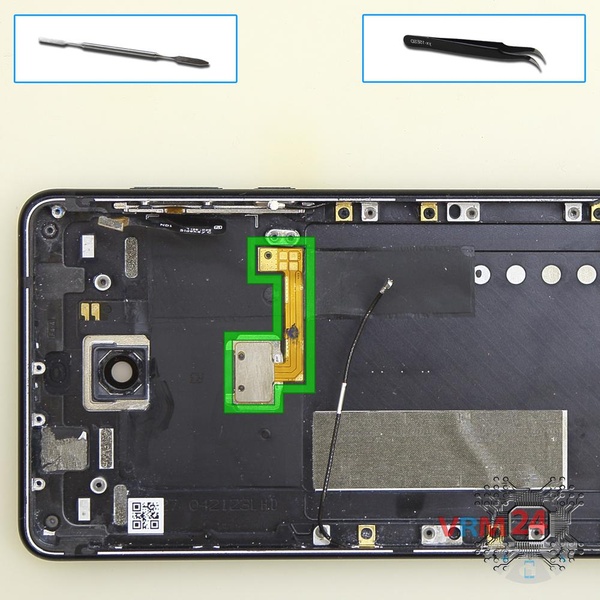

Haz palanca con cuidado y retira el módulo de la linterna.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 20/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 20/2

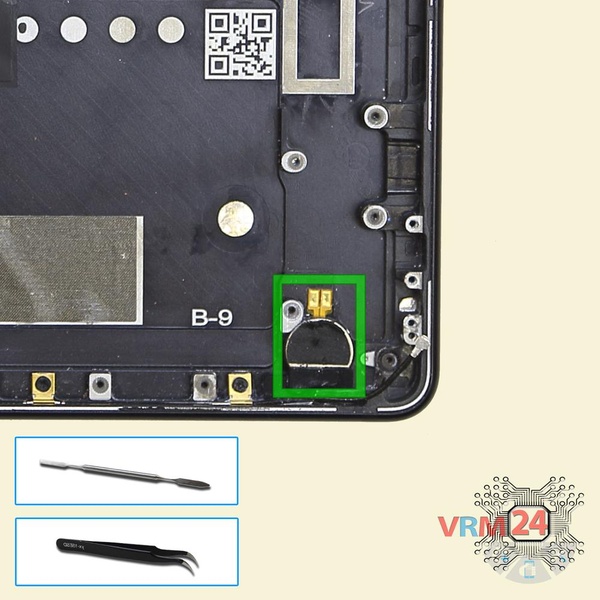

Paso 20. Retire el motor de vibración

Haz palanca en la parte inferior y retira el motor de vibración.

⚠️️ ¡Cuidado! El motor de vibración está un poco pegado con adhesivo.


Cómo desmontar Nokia 5 (2017) TA-1053, Paso 21/1 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 21/2 Cómo desmontar Nokia 5 (2017) TA-1053, Paso 21/3

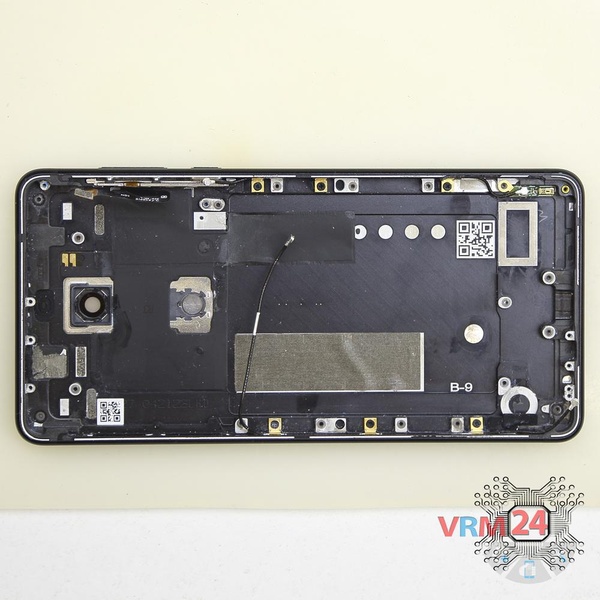

Paso 21. En la carcasa quedó

ℹ️️ En el alojamiento permanecieron:

Instrucciones detalladas de desmontaje de Nokia 5 (2017) TA-1053 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma 13 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Nokia 5 (2017) TA-1053 lanzado para los mercados en diferentes países.
