Dificultad de desmontaje:
Mediano
Duración:
15 min

Herramientas recomendadas

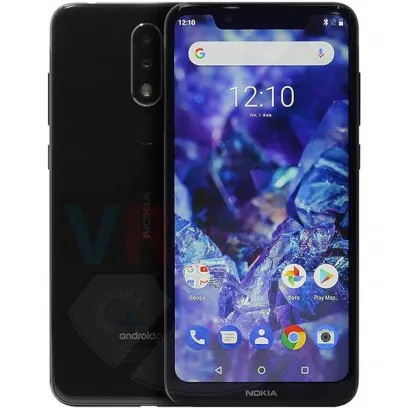

Desmontaje/Reparar del dispositivo móvil Nokia 5.1 Plus TA-1105 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 1/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 1/2

Paso 1. Antes del desmontaje

⚠️ Antes de desmontar. No olvide apagar su teléfono.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 2/1

Paso 2. Retire la bandeja

Con la herramienta Clave o Clip, abra la bandeja de las tarjetas SIM y de memoria (Micro SD) y sáquela.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio especial en el borde de la carcasa del teléfono. No presione demasiado, podría romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 3/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 3/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 3/3 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 3/4 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 3/5 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 3/6 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 3/7

Paso 3. Abra la tapa trasera

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

No permita que el líquido entre en el teléfono inteligente. El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.

⚠️ Preste atención al cable del sensor de huellas dactilares ubicado desde el interior.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 4/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 4/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 4/3

Paso 4. Desconecte el conector

Desconecte el conector del sensor de huellas digitales y retire la tapa.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 5/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 5/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 5/3

Paso 5. Desenrosque los tornillos

Con un destornillador (Torx T5), desatornille los 12 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 6/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 6/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 6/3

Paso 6. Abrir la tapa

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️️ En la cubierta superior, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

⚠️ Es crucial al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 7/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 7/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 7/3

Paso 7. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Nokia 5.1 Plus TA-1105 tiene una batería HE342 con capacidad de 3000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 8/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 8/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 8/3

Paso 8. Desenrosque los tornillos

Con un destornillador (Torx T5), desatornille los 7 tornillos.

ℹ️️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 9/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 9/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 9/3 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 9/4

Paso 9. Abrir la tapa

Abra la tapa que oculta la subplaca.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 10/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 10/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 10/3

Paso 10. Retirar el cable de interconexión

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa hija (también conocida como placa secundaria).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 11/1

Paso 11. Desconecte el conector

Levante el conector del cable coaxial.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 12/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 12/2

Paso 12. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 13/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 13/2

Paso 13. Retire el altavoz

Retire el conjunto del altavoz.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 14/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 14/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 14/3

Paso 14. Retire la cámara frontal

Desconecte el conector y retire la cámara frontal (selfie).


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 15/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 15/2

Paso 15. Desconecte los conectores

Levante los conectores del cable del módulo de pantalla, cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 16/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 16/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 16/3

Paso 16. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 17/1 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 17/2 Cómo desmontar Nokia 5.1 Plus TA-1105, Paso 17/3

Paso 17. Retire las cámaras

Desconecta los conectores y retira el conjunto de dos cámaras traseras.

Instrucciones detalladas de desmontaje de Nokia 5.1 Plus TA-1105 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Nokia 5.1 Plus TA-1105 — lanzado para los mercados en diferentes países.
