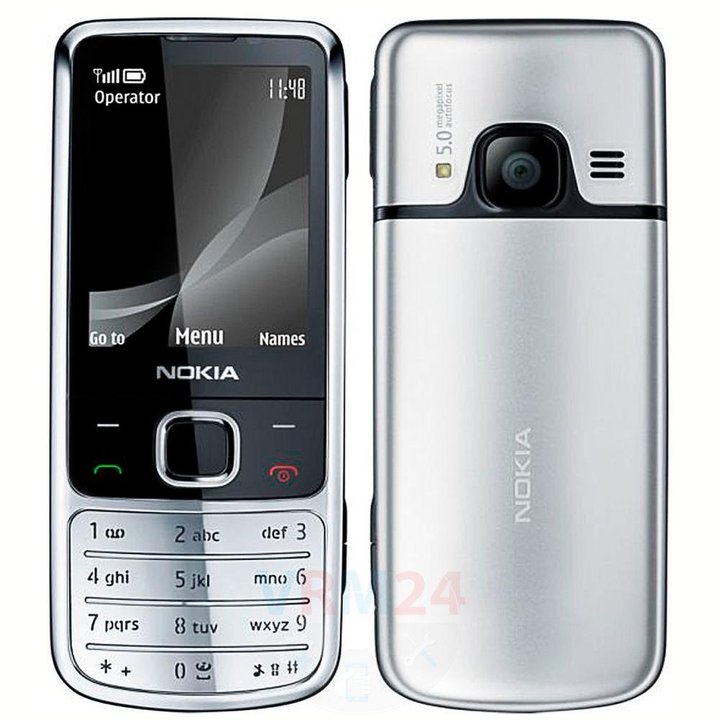

Nokia 6700 Classic RM-470
Nokia 6700 Classic RM-470
Dificultad de desmontaje:
Mediano
Duración:
6 min

Herramientas recomendadas

Destornillador Torx Т5 Destornillador torx т5
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Nokia 6700 Classic RM-470 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 1/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 1/2

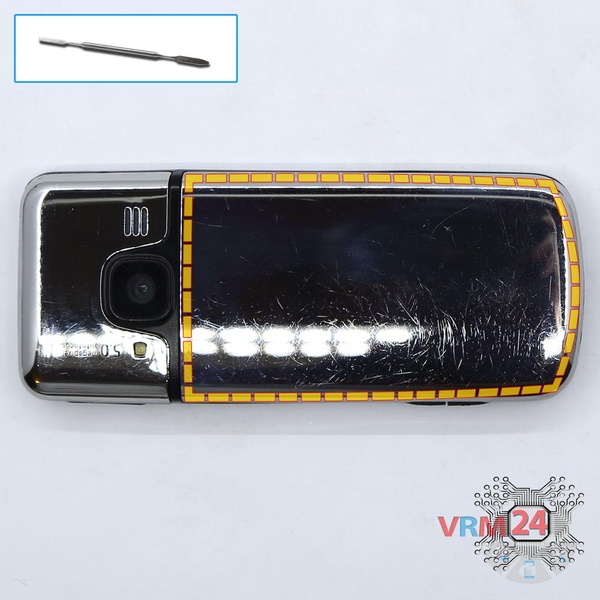

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 2/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 2/2

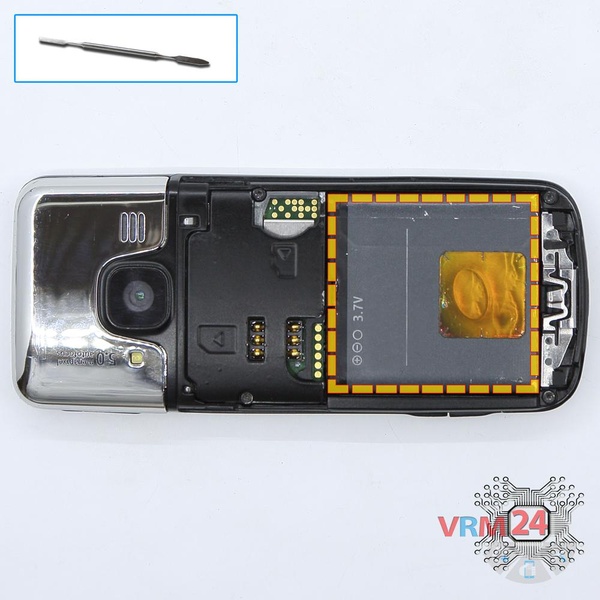

Paso 2.

Levante y retire la batería.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 3/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 3/2

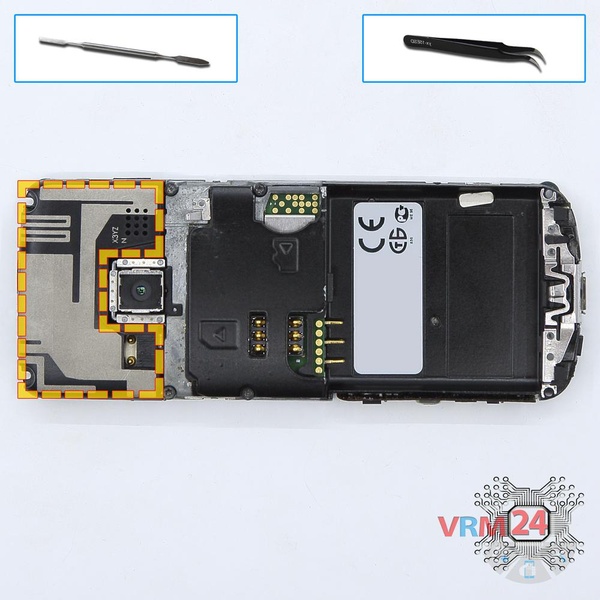

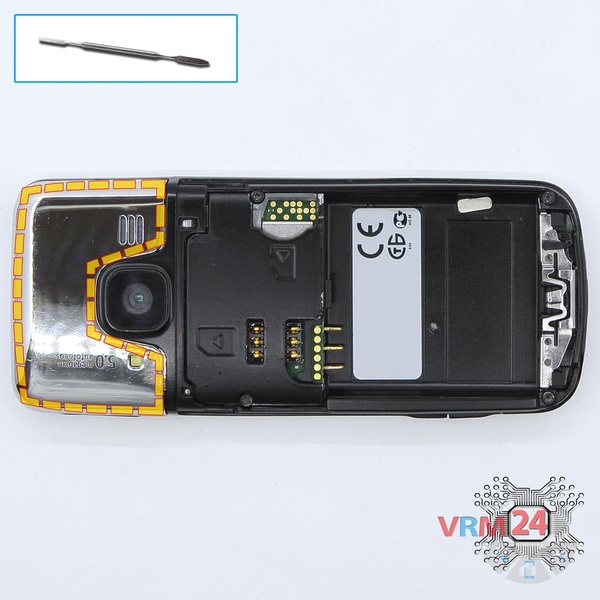

Paso 3.

Retire la cubierta superior.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 4/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 4/2

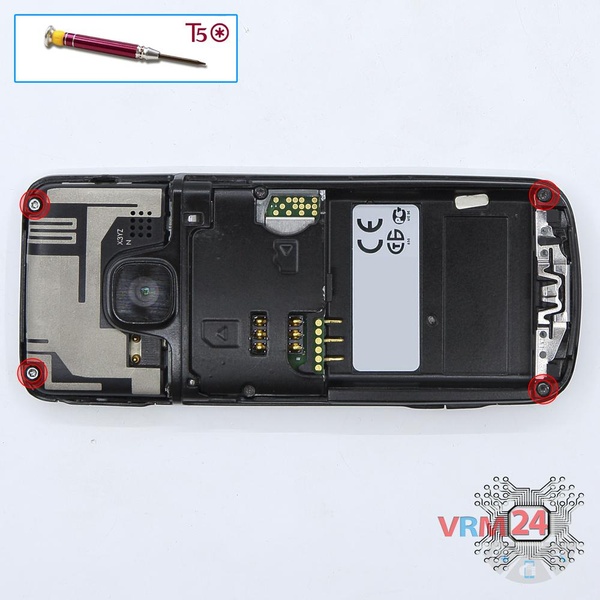

Paso 4.

Con un destornillador (hexagonal T5), desatornille 4 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 5/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 5/2

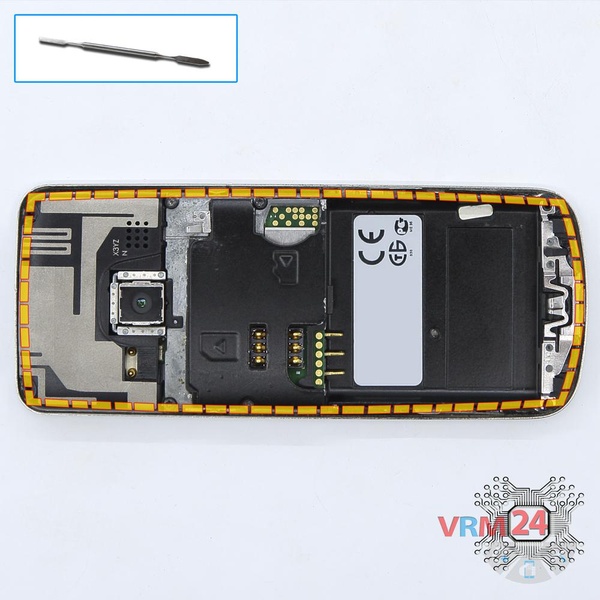

Paso 5.

Haga palanca y retire el marco del medio.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 6/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 6/2

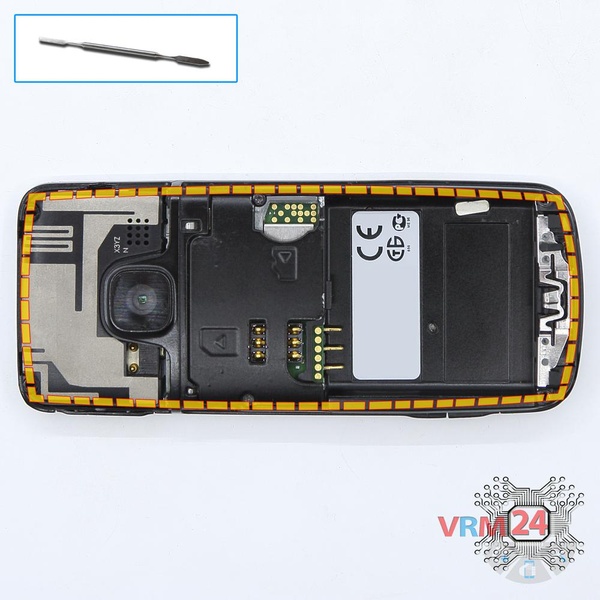

Paso 6.

Retire el marco frontal.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 7/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 7/2

Paso 7.

Haga palanca y retire la tapa de los altavoces. También elimine la & nbsp; tecla & nbsp; de los botones de volumen & nbsp;

Cómo desmontar Nokia 6700 Classic RM-470, Paso 8/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 8/2

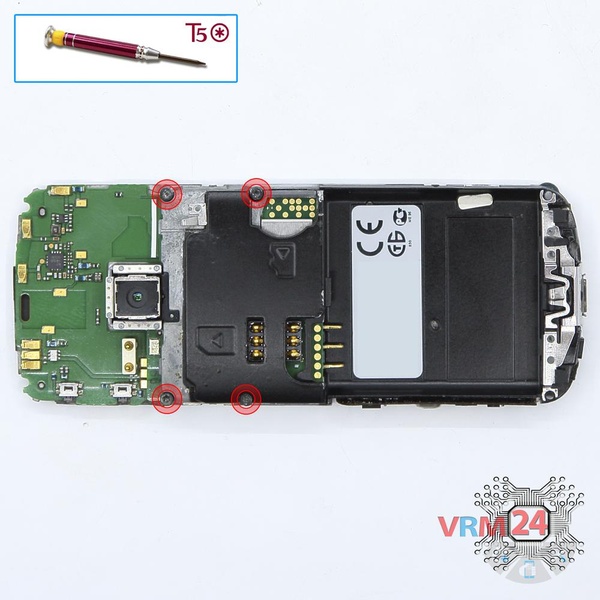

Paso 8.

Con un destornillador (hexagonal T5), desatornille los 4 & nbsp; pernos de la tapa del medio.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 9/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 9/2

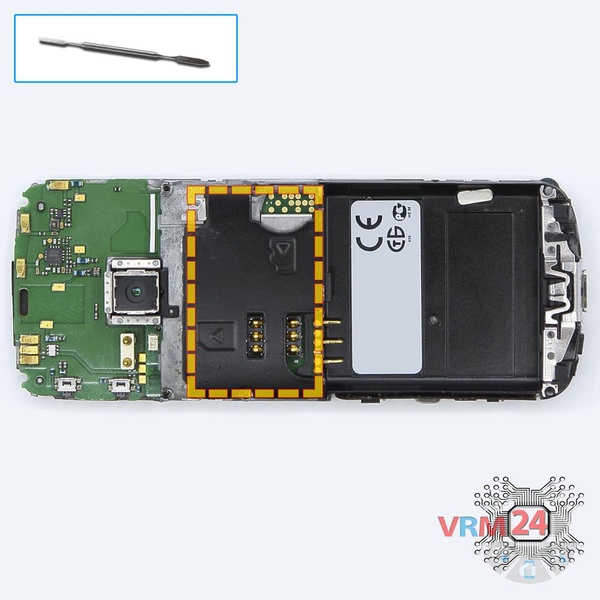

Paso 9.

Retire la tapa que oculta las virutas.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 10/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 10/2 Cómo desmontar Nokia 6700 Classic RM-470, Paso 10/3 Cómo desmontar Nokia 6700 Classic RM-470, Paso 10/4

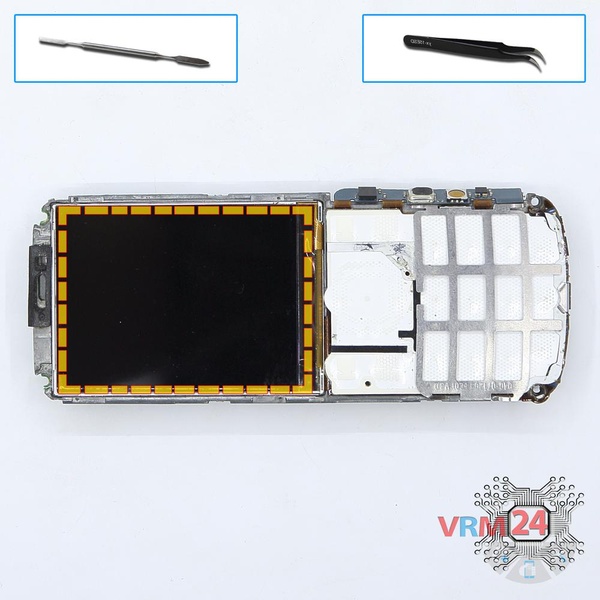

Paso 10.

Levante la pantalla. Desconecte el conector de la PCB y retire la pantalla.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 11/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 11/2 Cómo desmontar Nokia 6700 Classic RM-470, Paso 11/3

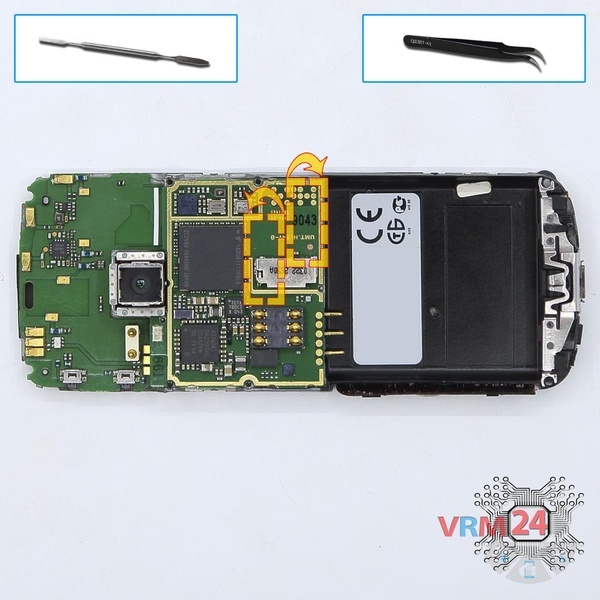

Paso 11.

Levante la PCB, desconecte el conector desde el interior y retire la placa.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 12/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 12/2

Paso 12.

Quite el marco del teclado.

Cómo desmontar Nokia 6700 Classic RM-470, Paso 13/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 13/2

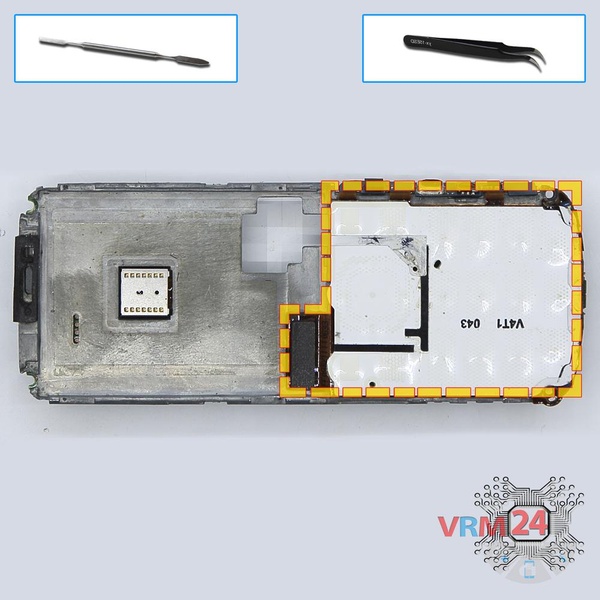

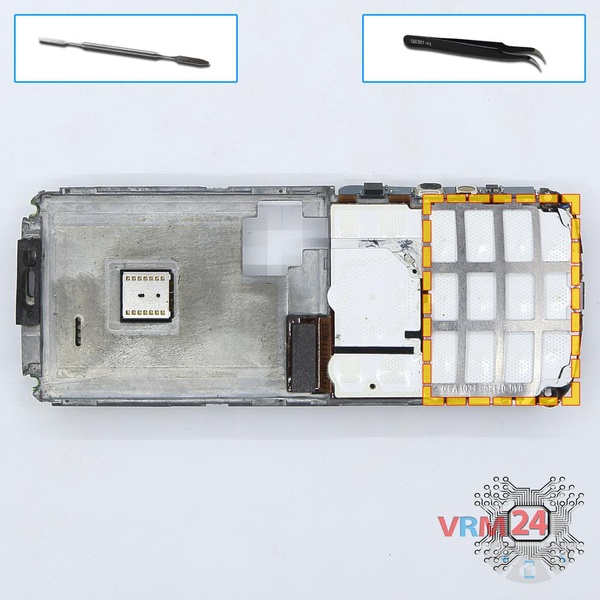

Paso 13.

Despegue la placa con puerto de carga y vibración y tan importante con los botones del teclado (también conocido como sustrato).

Cómo desmontar Nokia 6700 Classic RM-470, Paso 14/1 Cómo desmontar Nokia 6700 Classic RM-470, Paso 14/2 Cómo desmontar Nokia 6700 Classic RM-470, Paso 14/3

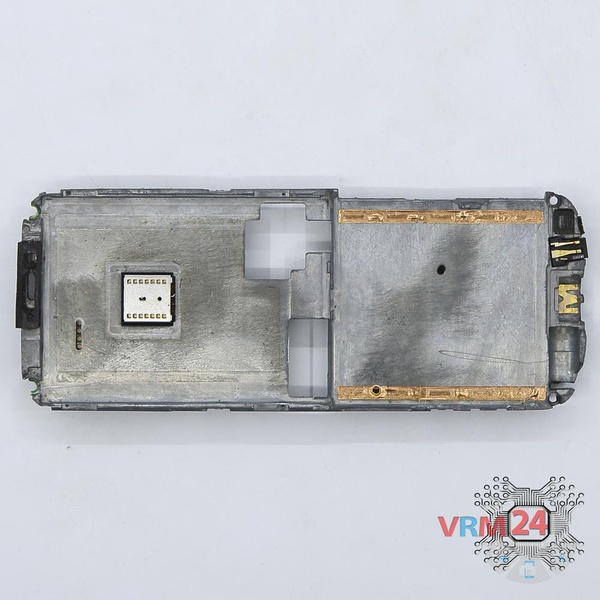

Paso 14.

El marco.

Instrucciones detalladas de desmontaje de Nokia 6700 Classic RM-470 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Nokia #Nokia 6700 Classic RM-470
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Nokia 6700 Classic RM-470 lanzado para los mercados en diferentes países.
