Nokia Lumia 630 RM-978

Dificultad de desmontaje:
Fácil

Duración:
4 min

Herramientas recomendadas

Destornillador torx т5

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Nokia Lumia 630 RM-978 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 1/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 1/2

Paso 1.

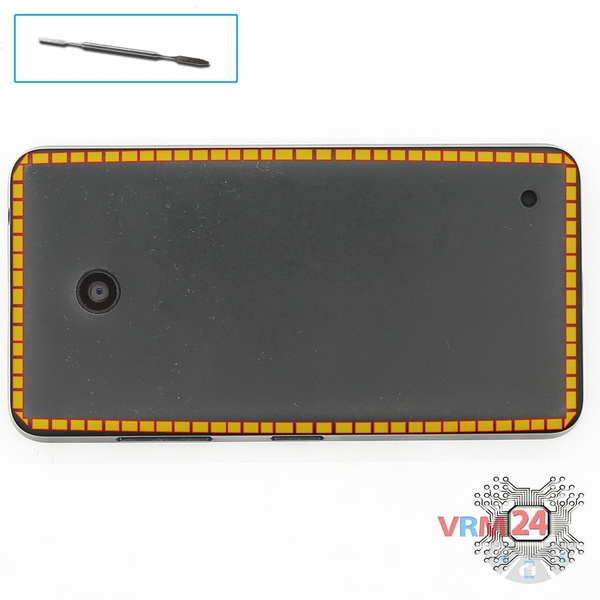

Abra la cubierta trasera.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 2/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 2/2

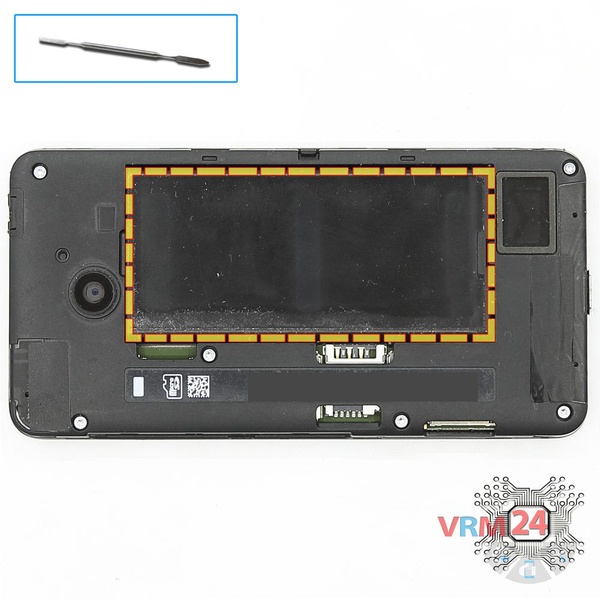

Paso 2.

Levante y retire la batería.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 3/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 3/2

Paso 3.

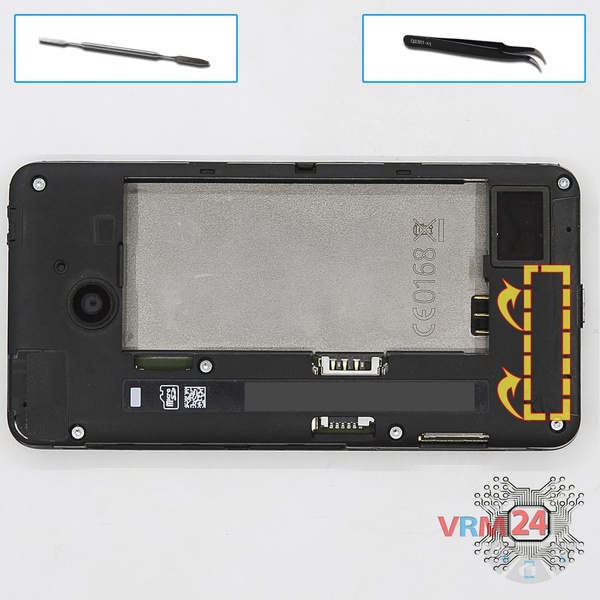

Retire la capa protectora que oculta el tornillo.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 4/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 4/2

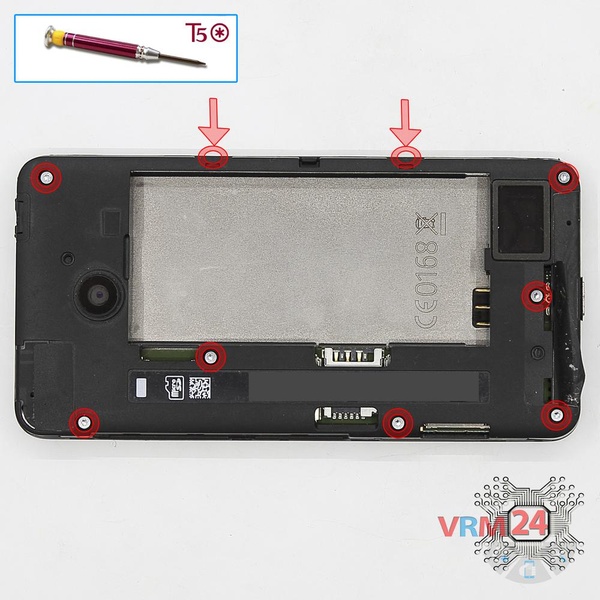

Paso 4.

Con un destornillador (hexagonal T5), desatornille 7 & nbsp; pernos en el marco del teléfono y & nbsp; 2 pernos en el lado derecho & nbsp; del teléfono.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 5/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 5/2

Cómo desmontar Nokia Lumia 630 RM-978, Paso 5/3

Cómo desmontar Nokia Lumia 630 RM-978, Paso 5/4

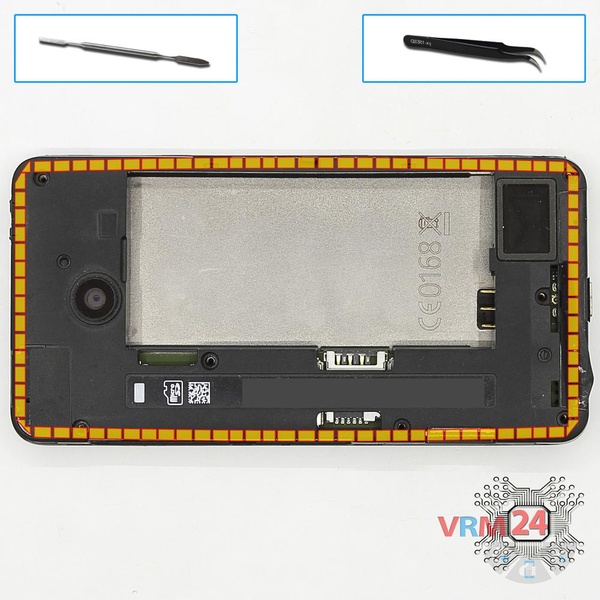

Paso 5.

Levante el marco. Desconecte el conector de la pantalla.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 6/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 6/2

Cómo desmontar Nokia Lumia 630 RM-978, Paso 6/3

Paso 6.

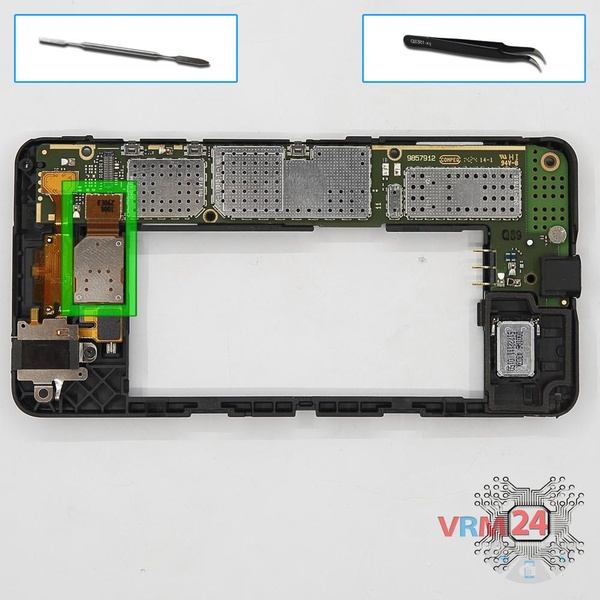

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 7/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 7/2

Paso 7.

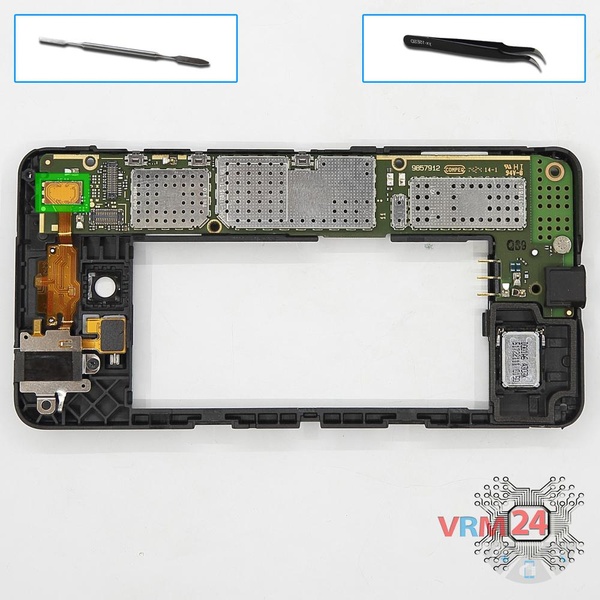

Desconecte el & nbsp; conector & nbsp; de la PCB.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 8/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 8/2

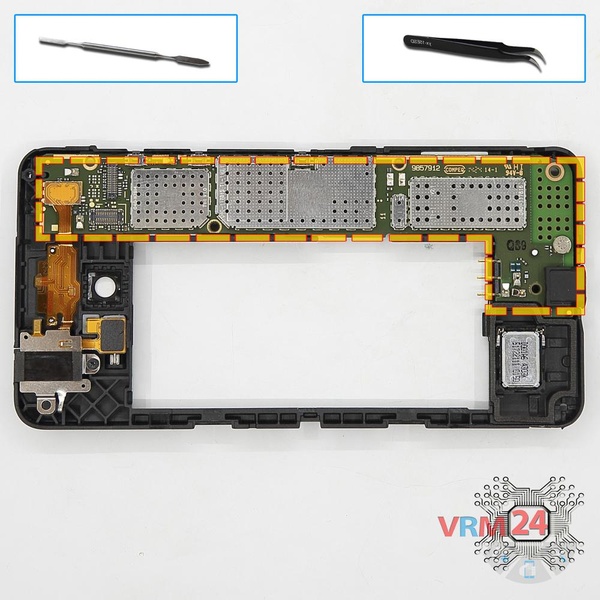

Paso 8.

Retire la PCB.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 9/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 9/2

Paso 9.

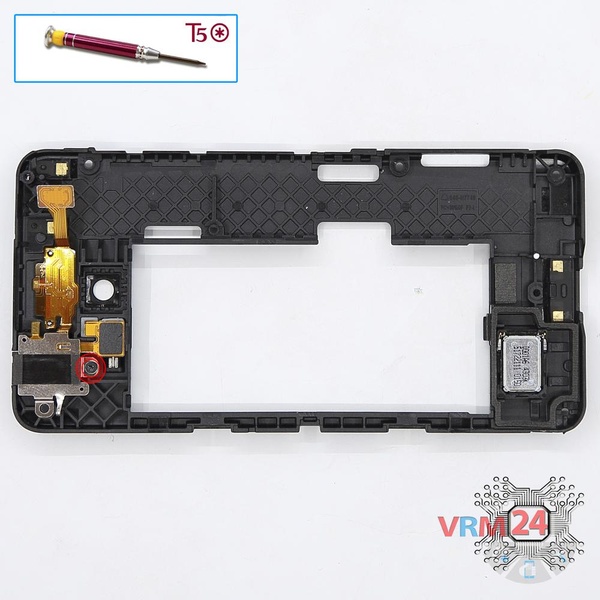

Con un destornillador (hexagonal T5), desatornille 1 & nbsp; perno que sujeta el & nbsp; conector / enchufe para auriculares y el motor de vibración.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 10/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 10/2

Paso 10.

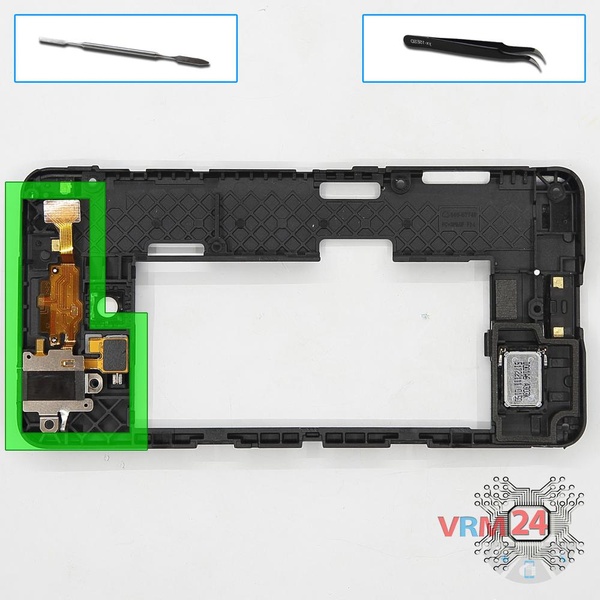

Retire el cable con el conector / enchufe para auriculares y el motor de vibración.

Cómo desmontar Nokia Lumia 630 RM-978, Paso 11/1

Cómo desmontar Nokia Lumia 630 RM-978, Paso 11/2

Cómo desmontar Nokia Lumia 630 RM-978, Paso 11/3

Paso 11.

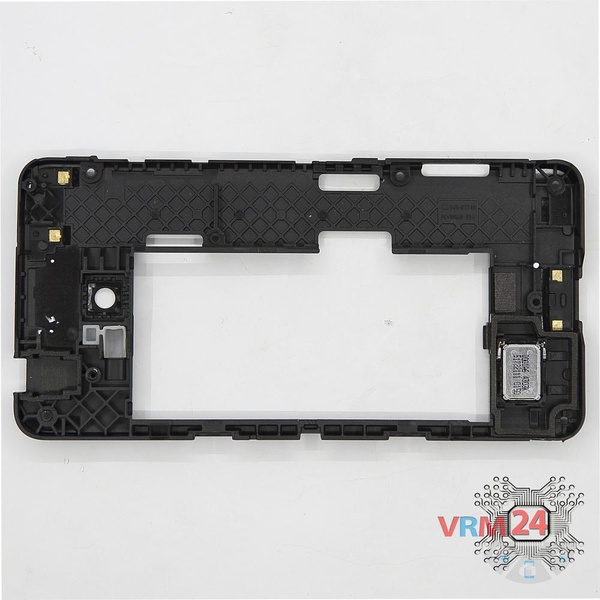

Las piezas están en el marco del medio.

Instrucciones detalladas de desmontaje de Nokia Lumia 630 RM-978 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Nokia #Nokia Lumia 630 RM-978

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Nokia Lumia 630 RM-978 lanzado para los mercados en diferentes países.
