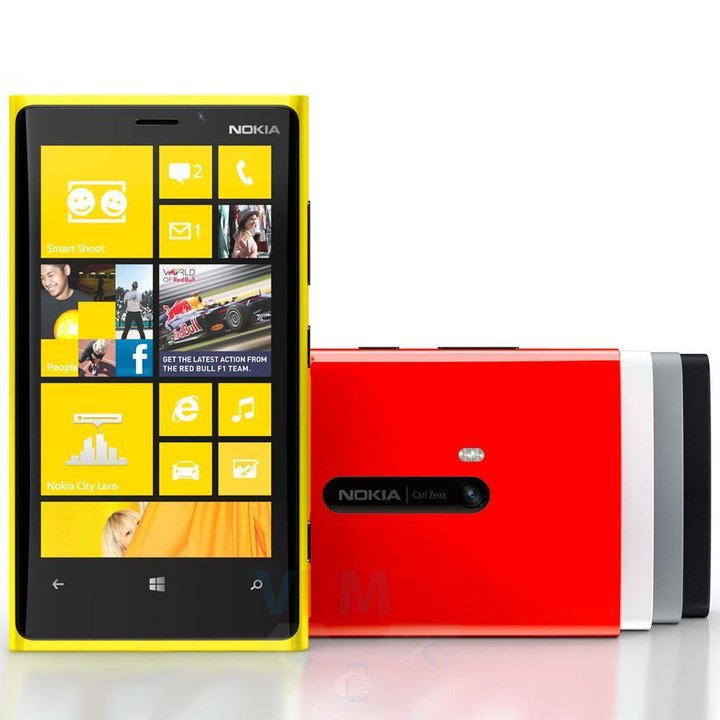

Nokia Lumia 920 RM-820
Nokia Lumia 920 RM-820
Dificultad de desmontaje:
Mediano
Duración:
6 min

Herramientas recomendadas

Destornillador Torx Т3 Destornillador torx т3
Destornillador Torx Т5 Destornillador torx т5
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Nokia Lumia 920 RM-820 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 1/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 1/2

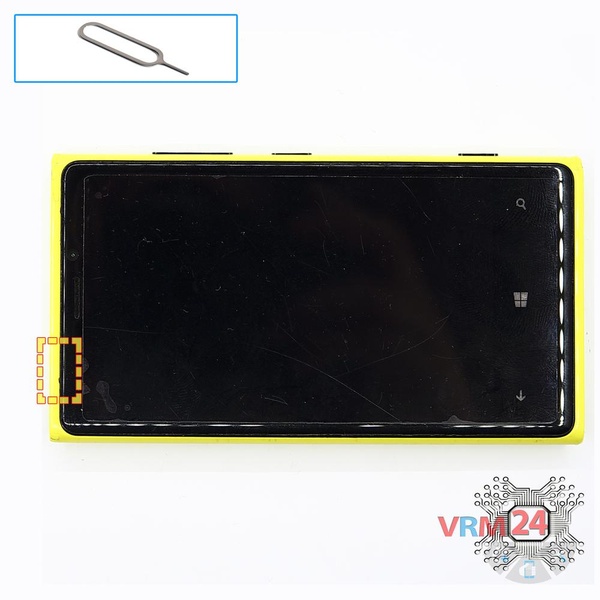

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 2/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 2/2

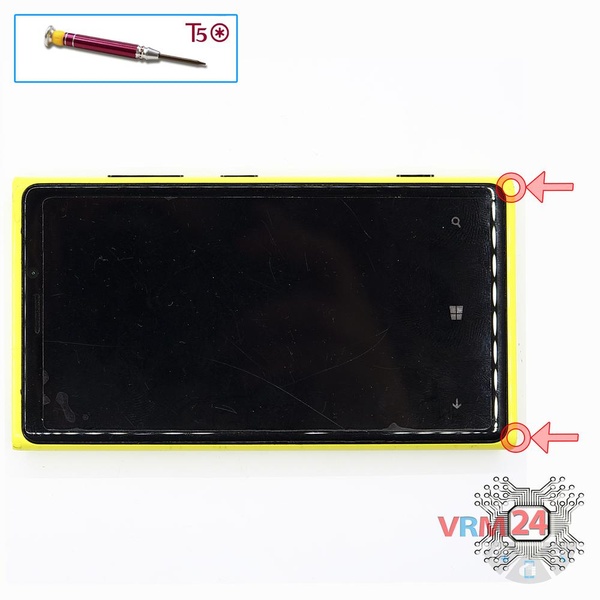

Paso 2.

Con un destornillador (hexagonal T5), desatornille 2 pernos en el extremo del teléfono.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 3/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 3/2

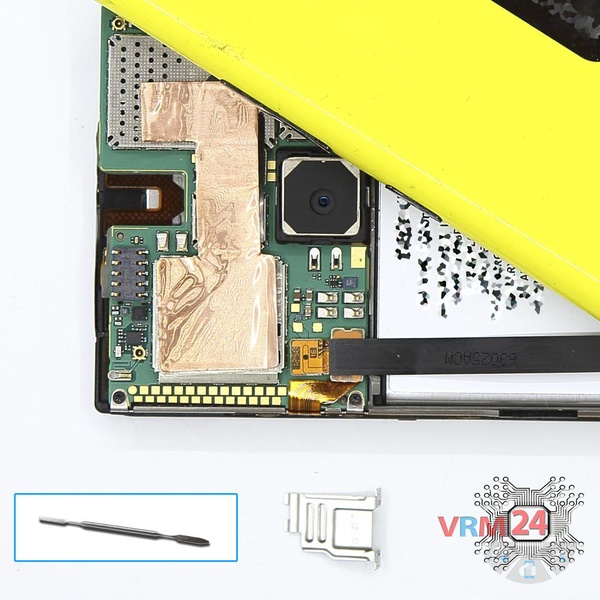

Paso 3.

Levante la cubierta trasera y retire el soporte que sostiene el conector del puerto de carga.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 4/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 4/2

Paso 4.

Desconecte el conector del puerto de carga (microUSB) y retire la cubierta trasera.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 5/1

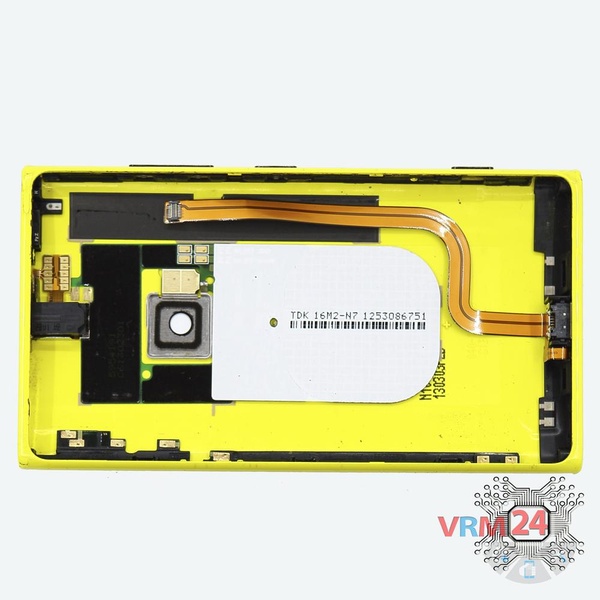

Paso 5.

La contraportada.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 6/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 6/2

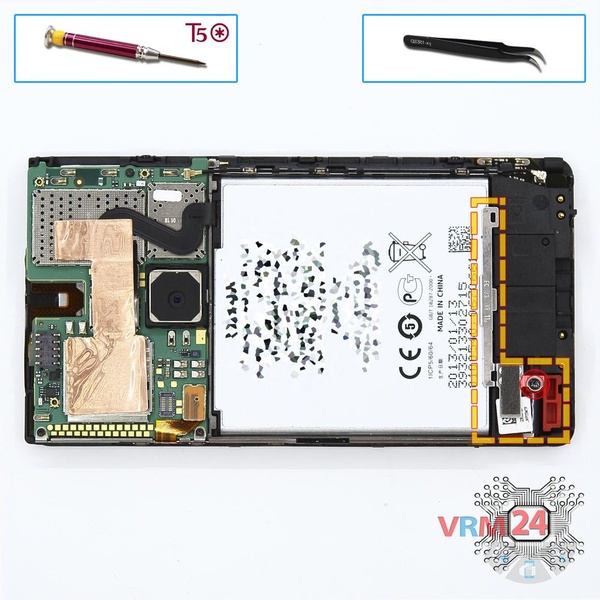

Paso 6.

Con un destornillador (hexagonal T5), desatornille 1 & nbsp; perno y retire los soportes.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 7/1

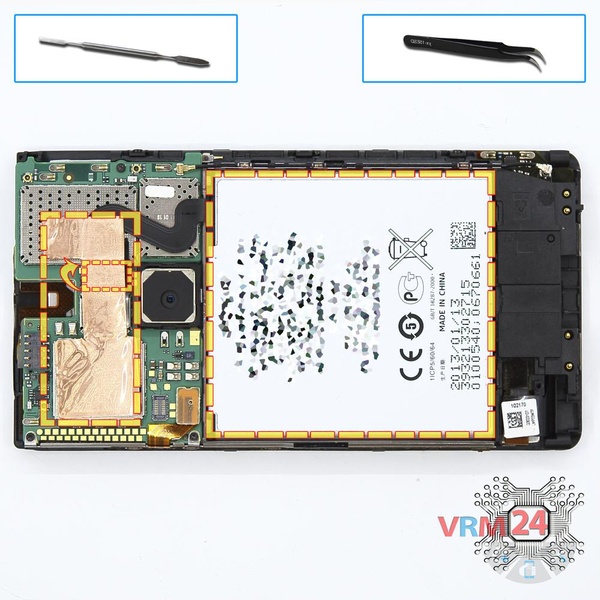

Paso 7.

Desconecte el conector de la PCB y retire la batería y la capa de cobre.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 8/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 8/2

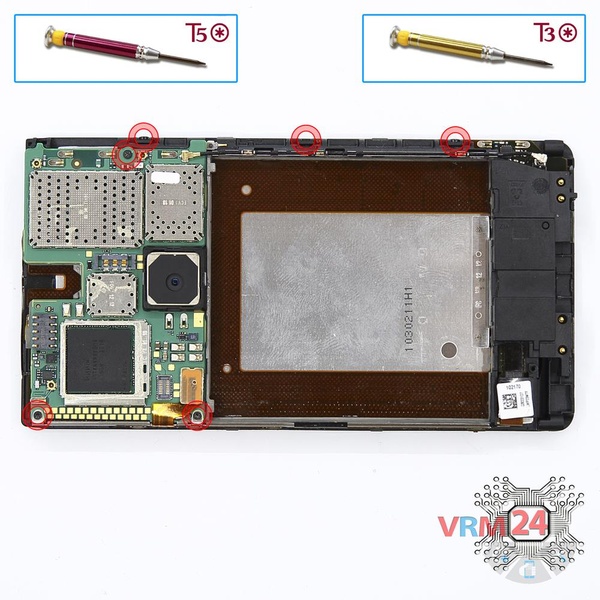

Paso 8.

Con un destornillador (hexagonal T5), desatornille 3 & nbsp; pernos en el lado derecho y & nbsp; un destornillador (hexagonal T3), desatornille 3 & nbsp; pernos en la PCB.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 9/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 9/2 Cómo desmontar Nokia Lumia 920 RM-820, Paso 9/3

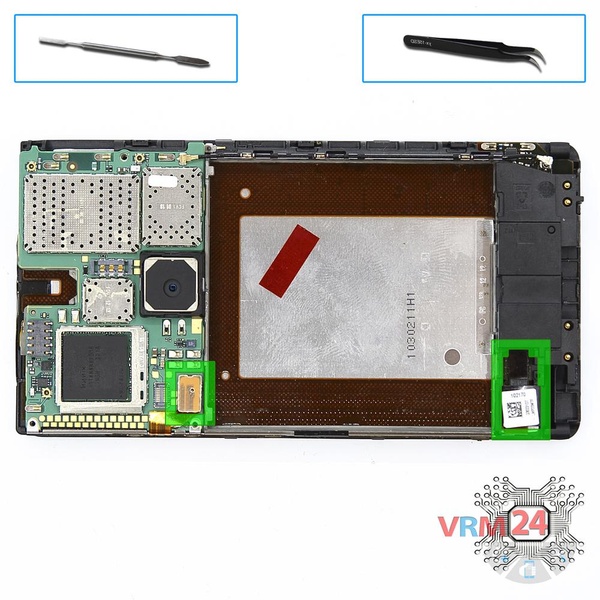

Paso 9.

Desconecte los conectores de la PCB.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 10/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 10/2

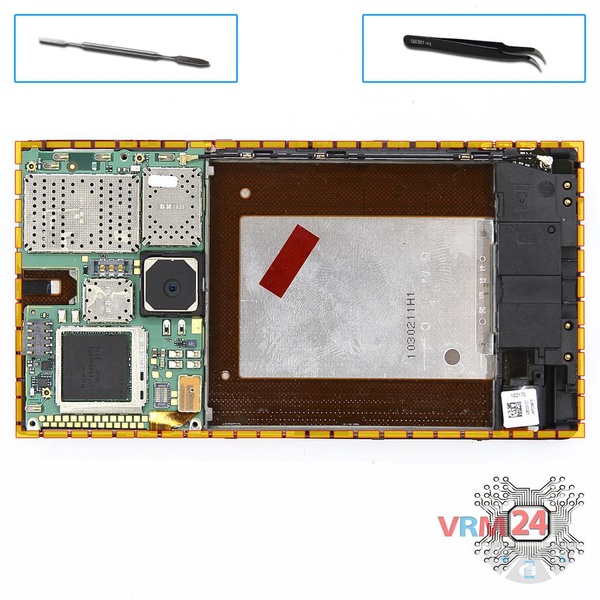

Paso 10.

Separe el módulo de visualización del marco con PCB.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 11/1

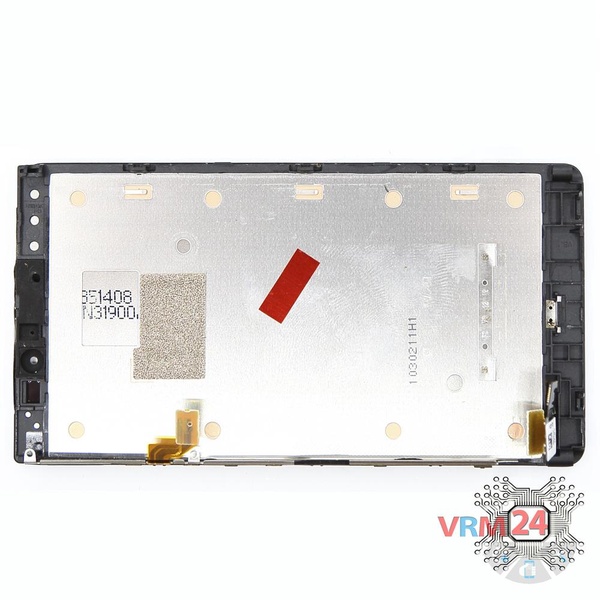

Paso 11.

El módulo de visualización.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 12/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 12/2

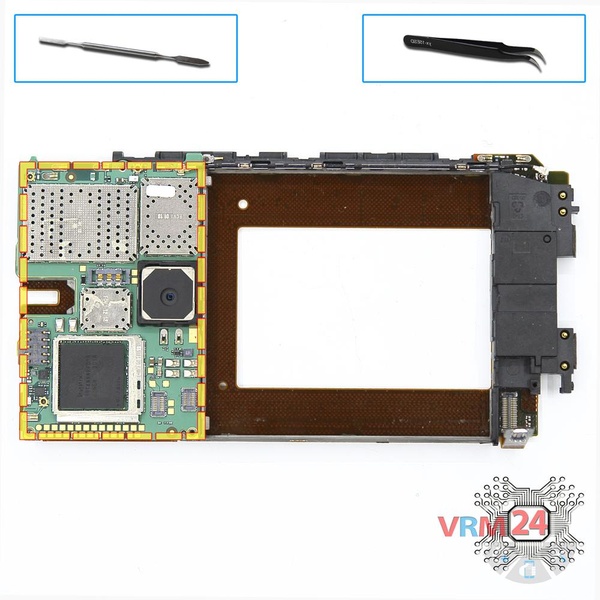

Paso 12.

Dé la vuelta al tablero.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 13/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 13/2

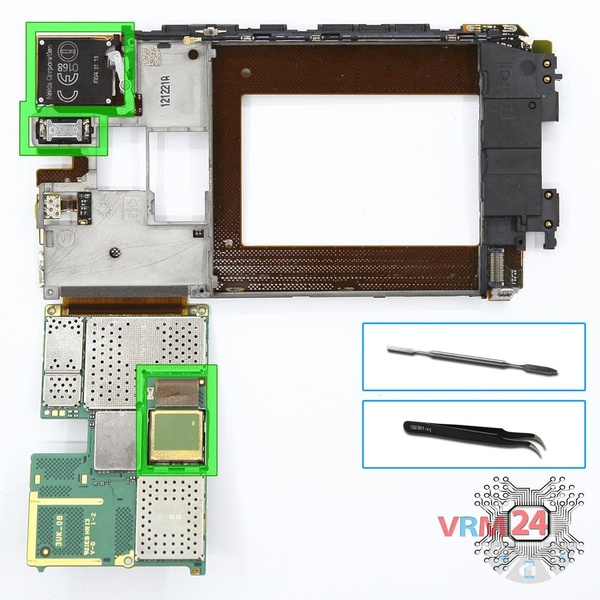

Paso 13.

Retire el auricular (altavoz), la tapa del soporte para Sim & nbsp; y la cámara principal con marco.

Cómo desmontar Nokia Lumia 920 RM-820, Paso 14/1 Cómo desmontar Nokia Lumia 920 RM-820, Paso 14/2

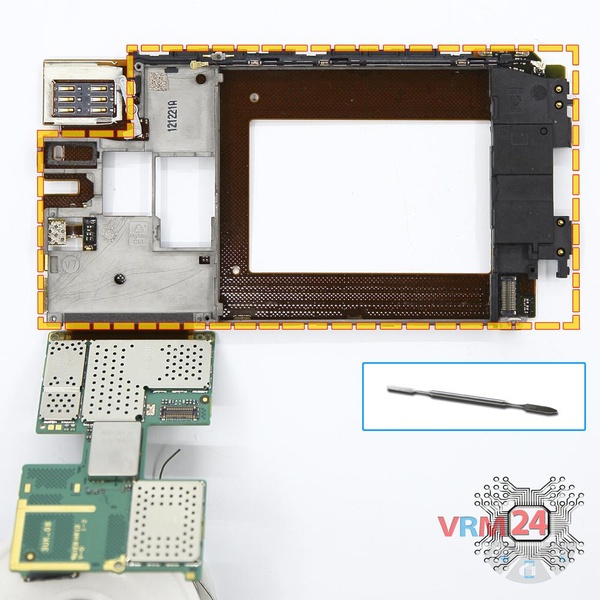

Paso 14.

Quite otro marco.

Instrucciones detalladas de desmontaje de Nokia Lumia 920 RM-820 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Nokia #Nokia Lumia 920 RM-820
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Nokia Lumia 920 RM-820 lanzado para los mercados en diferentes países.
