Nokia X RM-980

Nokia X RM-980

Dificultad de desmontaje:
Fácil

Duración:
3 min

Herramientas recomendadas

Destornillador Torx Т5

Destornillador torx т5

Herramientas de la palanca / Spudger

Herramientas de la palanca / spudger

Pinzas

Pinzas

Desmontaje/Reparar del dispositivo móvil Nokia X RM-980 (Nokia Normandy, Nokia A110, Nokia X Dual SIM RM-980) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Nokia X RM-980, Paso 1/1

Cómo desmontar Nokia X RM-980, Paso 1/2

Cómo desmontar Nokia X RM-980, Paso 1/1

Cómo desmontar Nokia X RM-980, Paso 1/2

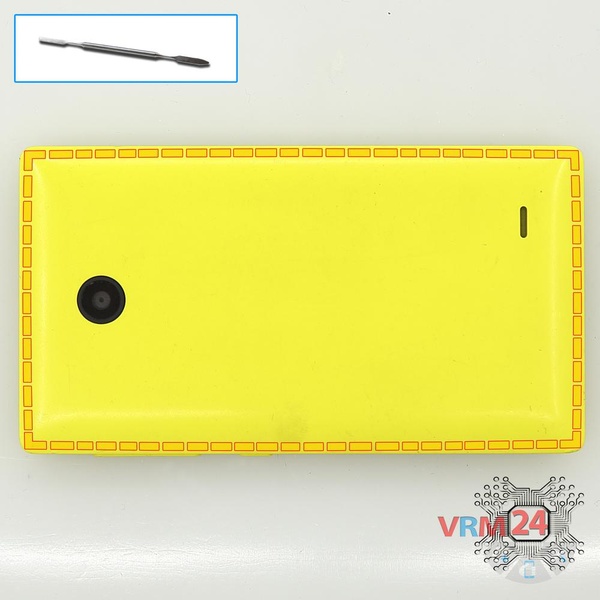

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Nokia X RM-980, Paso 2/1

Cómo desmontar Nokia X RM-980, Paso 2/2

Cómo desmontar Nokia X RM-980, Paso 2/1

Cómo desmontar Nokia X RM-980, Paso 2/2

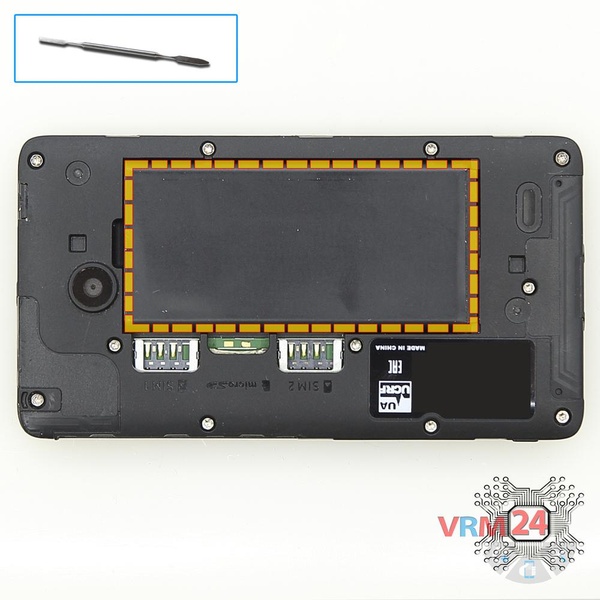

Paso 2.

Levante y retire la batería.

Cómo desmontar Nokia X RM-980, Paso 3/1

Cómo desmontar Nokia X RM-980, Paso 3/2

Cómo desmontar Nokia X RM-980, Paso 3/1

Cómo desmontar Nokia X RM-980, Paso 3/2

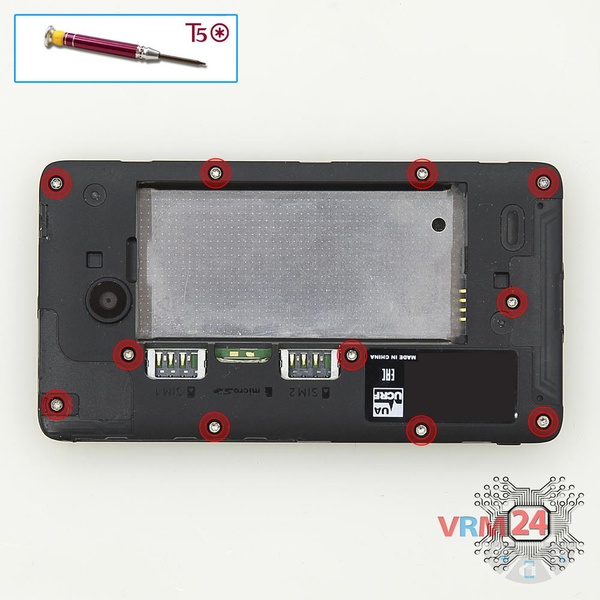

Paso 3.

Con un destornillador (hexagonal T5), desatornille 11 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Nokia X RM-980, Paso 4/1

Cómo desmontar Nokia X RM-980, Paso 4/2

Cómo desmontar Nokia X RM-980, Paso 4/1

Cómo desmontar Nokia X RM-980, Paso 4/2

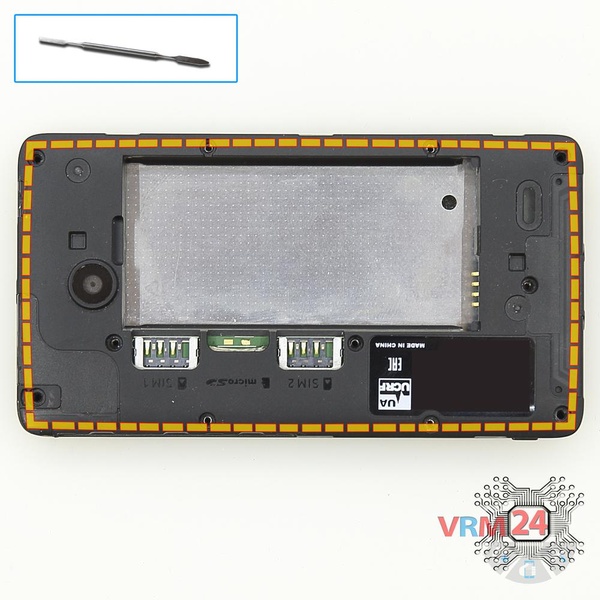

Paso 4.

Levante el módulo de visualización.

Cómo desmontar Nokia X RM-980, Paso 5/1

Cómo desmontar Nokia X RM-980, Paso 5/2

Cómo desmontar Nokia X RM-980, Paso 5/3

Cómo desmontar Nokia X RM-980, Paso 5/1

Cómo desmontar Nokia X RM-980, Paso 5/2

Cómo desmontar Nokia X RM-980, Paso 5/3

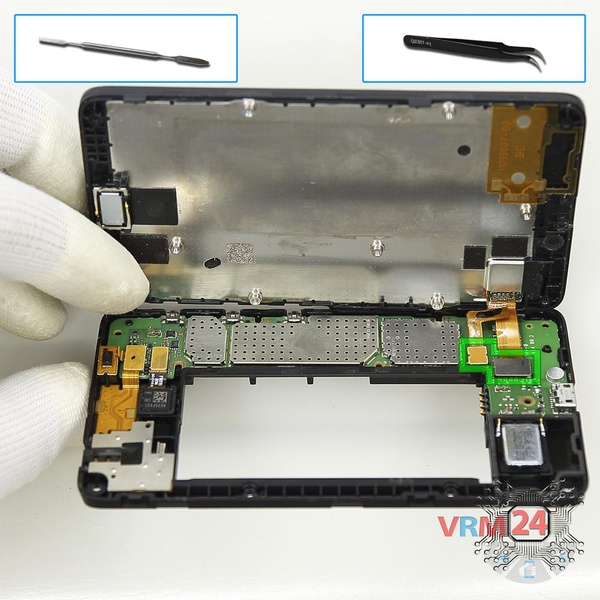

Paso 5.

Haga palanca en los conectores de la PCB y separe el marco con el módulo del marco con la PCB.

Cómo desmontar Nokia X RM-980, Paso 6/1

Cómo desmontar Nokia X RM-980, Paso 6/1

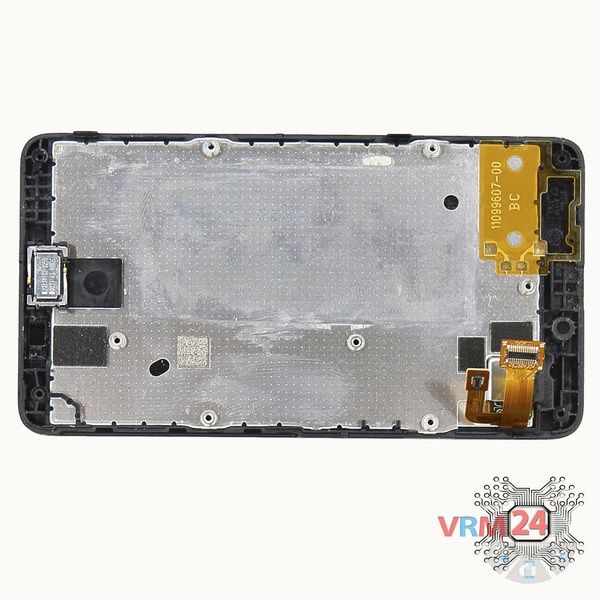

Paso 6.

El módulo de visualización. & nbsp;

Cómo desmontar Nokia X RM-980, Paso 7/1

Cómo desmontar Nokia X RM-980, Paso 7/2

Cómo desmontar Nokia X RM-980, Paso 7/1

Cómo desmontar Nokia X RM-980, Paso 7/2

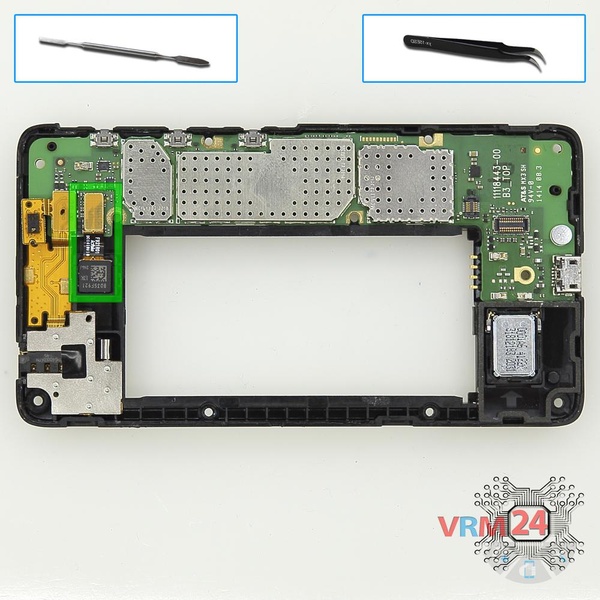

Paso 7.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Nokia X RM-980, Paso 8/1

Cómo desmontar Nokia X RM-980, Paso 8/2

Cómo desmontar Nokia X RM-980, Paso 8/1

Cómo desmontar Nokia X RM-980, Paso 8/2

Paso 8.

Desconecte los conectores de la PCB.

Cómo desmontar Nokia X RM-980, Paso 9/1

Cómo desmontar Nokia X RM-980, Paso 9/2

Cómo desmontar Nokia X RM-980, Paso 9/1

Cómo desmontar Nokia X RM-980, Paso 9/2

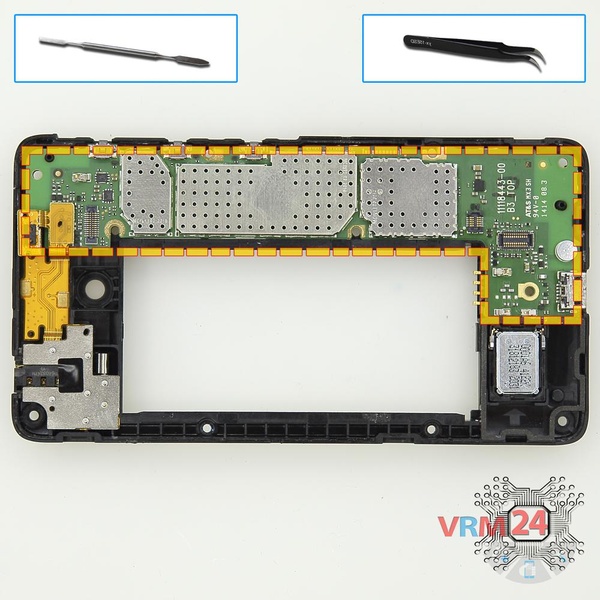

Paso 9.

Retire la PCB.

Cómo desmontar Nokia X RM-980, Paso 10/1

Cómo desmontar Nokia X RM-980, Paso 10/2

Cómo desmontar Nokia X RM-980, Paso 10/1

Cómo desmontar Nokia X RM-980, Paso 10/2

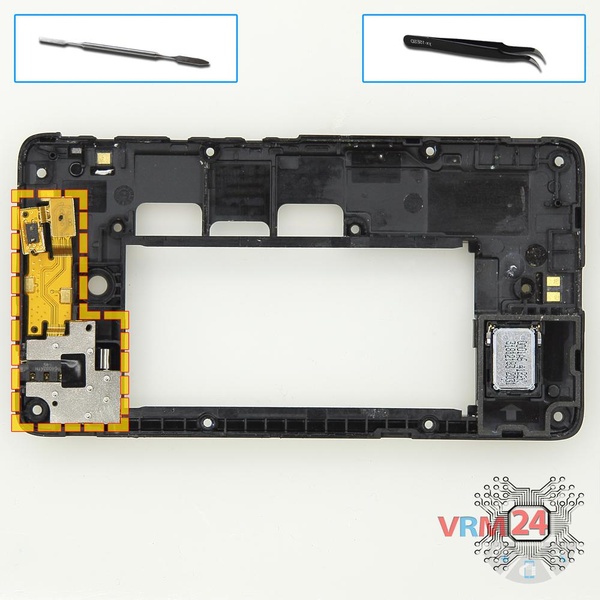

Paso 10.

Haga palanca y retire el cable con el conector / enchufe para auriculares y el motor de vibración.

Cómo desmontar Nokia X RM-980, Paso 11/1

Cómo desmontar Nokia X RM-980, Paso 11/2

Cómo desmontar Nokia X RM-980, Paso 11/3

Cómo desmontar Nokia X RM-980, Paso 11/1

Cómo desmontar Nokia X RM-980, Paso 11/2

Cómo desmontar Nokia X RM-980, Paso 11/3

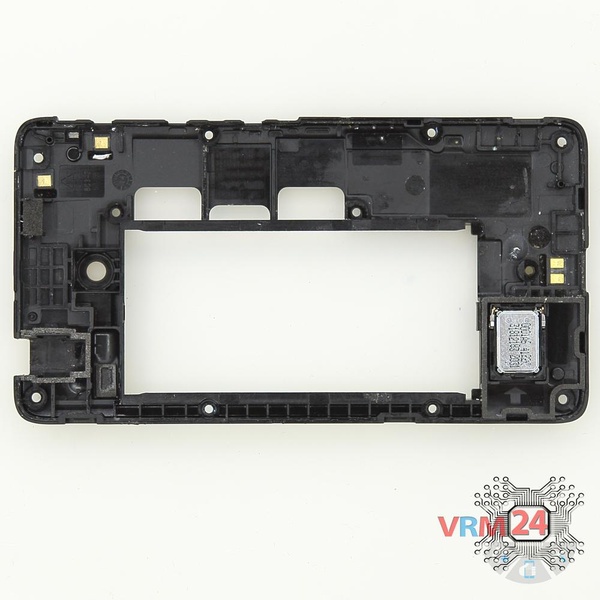

Paso 11.

El marco del medio.

Instrucciones detalladas de desmontaje de Nokia X RM-980 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Nokia #Nokia X RM-980

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 3 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Nokia X RM-980 — Nokia Normandy, Nokia A110, Nokia X Dual SIM RM-980 lanzado para los mercados en diferentes países.
