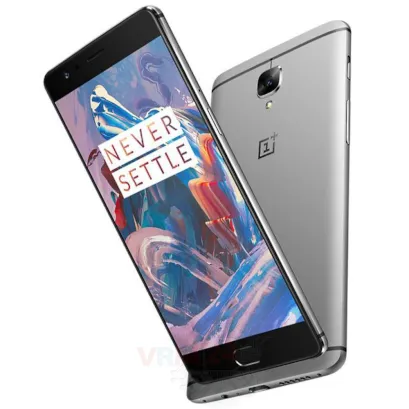

OnePlus 3 A3003

Dificultad de desmontaje:
Mediano

Duración:
8 min

Herramientas recomendadas

Destornillador torx т2

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil OnePlus 3 A3003 (One Plus 3 A3003 / A3000) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar OnePlus 3 A3003, Paso 1/1

Cómo desmontar OnePlus 3 A3003, Paso 1/2

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar OnePlus 3 A3003, Paso 2/1

Cómo desmontar OnePlus 3 A3003, Paso 2/2

Paso 2.

Con un destornillador (hexagonal T2), desatornille los 2 pernos en el extremo del teléfono.

Cómo desmontar OnePlus 3 A3003, Paso 3/1

Cómo desmontar OnePlus 3 A3003, Paso 3/2

Paso 3.

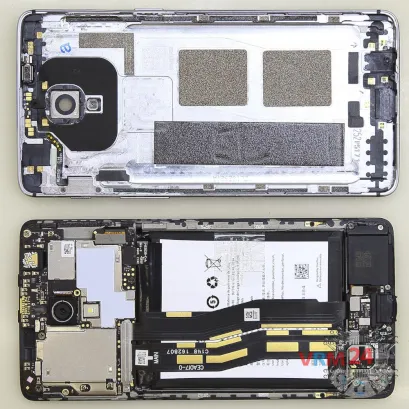

Abra la cubierta trasera.

Cómo desmontar OnePlus 3 A3003, Paso 4/1

Cómo desmontar OnePlus 3 A3003, Paso 4/2

Cómo desmontar OnePlus 3 A3003, Paso 4/3

Paso 4.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar OnePlus 3 A3003, Paso 5/1

Cómo desmontar OnePlus 3 A3003, Paso 5/2

Paso 5.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; y retire el soporte que sujeta los conectores.

Cómo desmontar OnePlus 3 A3003, Paso 6/1

Cómo desmontar OnePlus 3 A3003, Paso 6/2

Cómo desmontar OnePlus 3 A3003, Paso 6/3

Paso 6.

Desconecte los conectores y retire los cables entre placas y coaxiales & nbsp;

Cómo desmontar OnePlus 3 A3003, Paso 7/1

Cómo desmontar OnePlus 3 A3003, Paso 7/2

Paso 7.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 & nbsp; pernos.

Cómo desmontar OnePlus 3 A3003, Paso 8/1

Cómo desmontar OnePlus 3 A3003, Paso 8/2

Cómo desmontar OnePlus 3 A3003, Paso 8/3

Cómo desmontar OnePlus 3 A3003, Paso 8/4

Paso 8.

Desconecte los conectores y retire la PCB inferior con el cable entre placas.

Cómo desmontar OnePlus 3 A3003, Paso 9/1

Cómo desmontar OnePlus 3 A3003, Paso 9/2

Paso 9.

Levante y retire la batería.

Cómo desmontar OnePlus 3 A3003, Paso 10/1

Cómo desmontar OnePlus 3 A3003, Paso 10/2

Paso 10.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 & nbsp; pernos en la PCB.

Cómo desmontar OnePlus 3 A3003, Paso 11/1

Cómo desmontar OnePlus 3 A3003, Paso 11/2

Cómo desmontar OnePlus 3 A3003, Paso 11/3

Paso 11.

Desconecte el conector & nbsp; de la PCB.

Cómo desmontar OnePlus 3 A3003, Paso 12/1

Cómo desmontar OnePlus 3 A3003, Paso 12/2

Paso 12.

Retire la PCB.

Cómo desmontar OnePlus 3 A3003, Paso 13/1

Cómo desmontar OnePlus 3 A3003, Paso 13/2

Paso 13.

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar OnePlus 3 A3003, Paso 14/1

Cómo desmontar OnePlus 3 A3003, Paso 14/2

Cómo desmontar OnePlus 3 A3003, Paso 14/3

Paso 14.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de OnePlus 3 A3003 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #OnePlus #OnePlus 3 A3003

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos OnePlus 3 A3003 — One Plus 3 A3003 / A3000 lanzado para los mercados en diferentes países.
